珠宝首饰商品介绍与咨询服务.pptx

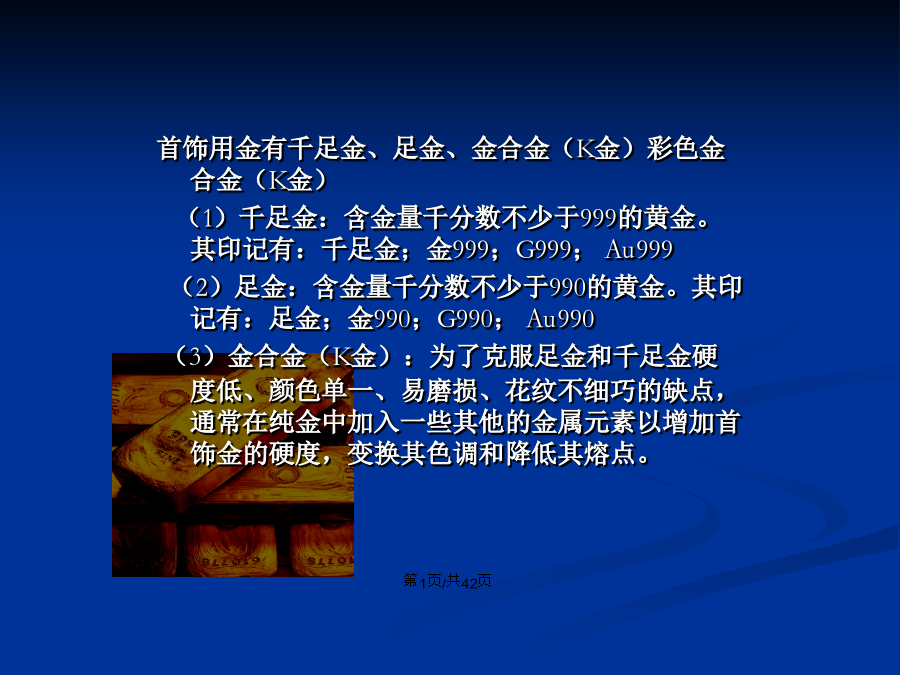

会计学首饰用金有千足金、足金、金合金（K金）彩色金合金（K金）
（1）千足金：含金量千分数不少于999的黄金。其印记有：千足金；金999；G999；Au999
（2）足金：含金量千分数不少于990的黄金。其印记有：足金；金990；G990；Au990
（3）金合金（K金）：为了克服足金和千足金硬度低、颜色单一、易磨损、花纹不细巧的缺点，通常在纯金中加入一些其他的金属元素以增加首饰金的硬度，变换其色调和降低其熔点。
K金的完整表示方法为：KaratGold；K金的纯度标准：以含金量千分数为1000规定为24K,因此K金可划分出24种，由1K到24K，1K金的含量为1/24，18K金的含量为18/24=75%；24K金理论纯度为100%

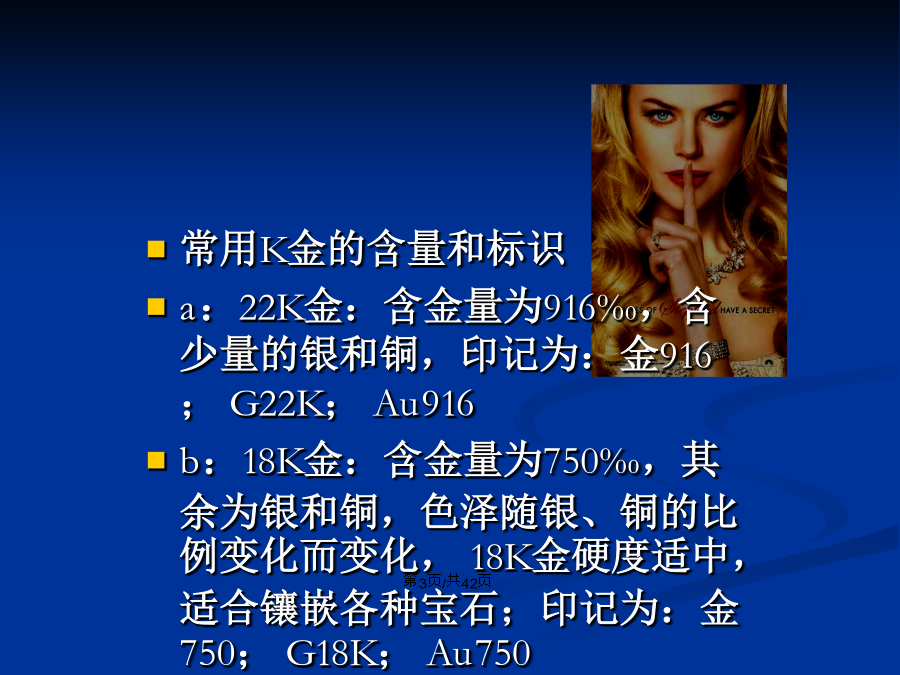

常用K金的含量和标识
a：22K金：含金量为916‰，含少量的银和铜，印记为：金916；G22K；Au916
b：18K金：含金量为750‰，其余为银和铜，色泽随银、铜的比例变化而变化，18K金硬度适中，适合镶嵌各种宝石；印记为：金750；G18K；Au750
c：14K金：含金量为585‰，其余为银和铜等金属，色泽以暗黄为主，泛有红光，质地坚硬，韧性较好；印记为：金585；G14K；Au585
d：9K金：含金量为375‰，其余为银和铜等金属，色泽以紫红为主，质地坚硬、易断，延展性较差；印记为：金375；G9K；Au375
（4）彩色系列K金
简称彩K金，包括了红、橙黄、黄绿、绿、蓝、靛、紫等彩虹色谱，以及黑、白、灰等颜色。2、铂族金属元素（铂、钯、铑、铱）
（1）：铂（Platinum）：元素符号：Pt；颜色：银白色；密度：21.45g/cm³；熔点高达1755℃；光泽强，延展性好，可拉成0.001mm的细丝，是铂族金属中延展性最好的金属；硬度：4-4.5；化学性质极其稳定，不溶于酸碱，也不溶于常温下的王水，在空气中不易氧化。
首饰用铂金有：Pt900；Pt950；Pt990（足铂）；
其中Pt900近年已不多见与首饰；Pt950主要用于钻石镶嵌首饰；Pt990用于素金。（所用铂金表面镀铑）
（2）钯金（Palladium）简写Pd，银白色，硬度：4-4.5；密度：11.4g/cm³；熔点：1555℃；是铂族金属中抗腐蚀能力最差的金属，硝酸可以溶解钯，王水更能溶解它，在空气中会生成一种氧化膜，变黑。首饰用钯金：Pd950（也可用于镶嵌）；Pd990
（3）铑金（Rhodium）简写Rh，银白色，硬度：4-4.5；密度：12.4g/cm³；熔点：1955℃；化学性质稳定，耐腐蚀和抗磨损能力较强，对光的反射能力较强，因此被广泛应用到首饰的镀层，是良好的电镀材料（4）铱金（Iridium）简写Ir，银白色，硬度=7；密度：22.4g/cm³；熔点高达：2454℃；化学性质稳定，高硬度的铁-铱合金或铂-铱合金常用来制造笔尖，也常用来做首饰中的掺杂金属，以提高首饰镶嵌中中所需的高硬度。
3、银（Siliver）：元素符号：Ag；银白色，密度：10.49g/cm³；熔点：961℃；延展性强；化学性质较稳定，能溶于酸碱，在空气中银饰品易和硫化氢发生变化，生成硫化银使表面变黑，火烧即可除去。首饰用银有：
足银、S990、Ag990
925银、S925、Ag925
800银、S800、Ag800（又称之为色银，一般掺入铜元素，韧性提高，抗氧化能力增强）

二、贵金属覆层首饰
1、包金、包银首饰（一般厚度0.5-10微米）（1）包金首饰：14KF；18KF或LnAuL10Au（2）包银首饰：LnAg
2、镀金、镀银首饰（一般厚度0.5-5微米）（1）镀金首饰：14KGP；18KGP或PnAu（2）镀银首饰：PnAg
三、其他金属首饰
1、稀金首饰：将稀土元素掺入黄铜中冶炼而成，色泽接近18-20K金，不褪色，耐腐蚀。
2、亚金首饰：以铜为基体的新型合金材料，色泽接近18K金，不褪色，抗腐蚀能力强。
3、亚银首饰：又称镍银或德国银，由60%铜、20%镍、20%锌配制而成，材料延展性好，色泽略带黄灰色，生产时外面必须镀上银或铑。

第二节首饰加工工艺2、机器加工工艺介绍
（1）失蜡浇铸工艺：是现在首饰业最主要的一种加工工艺；其流程为：制作金属模型—压制胶模—注蜡模—植蜡树—灌制石膏模—铸件浇铸
（2）冲压工艺：也称模冲、压花，是一种浮雕图案制作工艺，其步骤为：先根据一个母模制作出一个模子，然后通过压力在金属上制作出浮雕图案；冲压工艺流程：压印图案、成型、将各连接件组合起来。
（3）机链加工工艺：其主要工艺流程为：拉丝—制链—焊接—表面处理—装配—清理；其特点为：加工批量大，效率高，款式多，质量好。3、表面处理工艺介绍
（1）电镀工艺：是一种对贵金属首饰进行表面镀层处理的加工方法；如铂金的镀铑处理。其主要流程为：酸碱清
