继电器蜂鸣器数码管编程学习.pptx

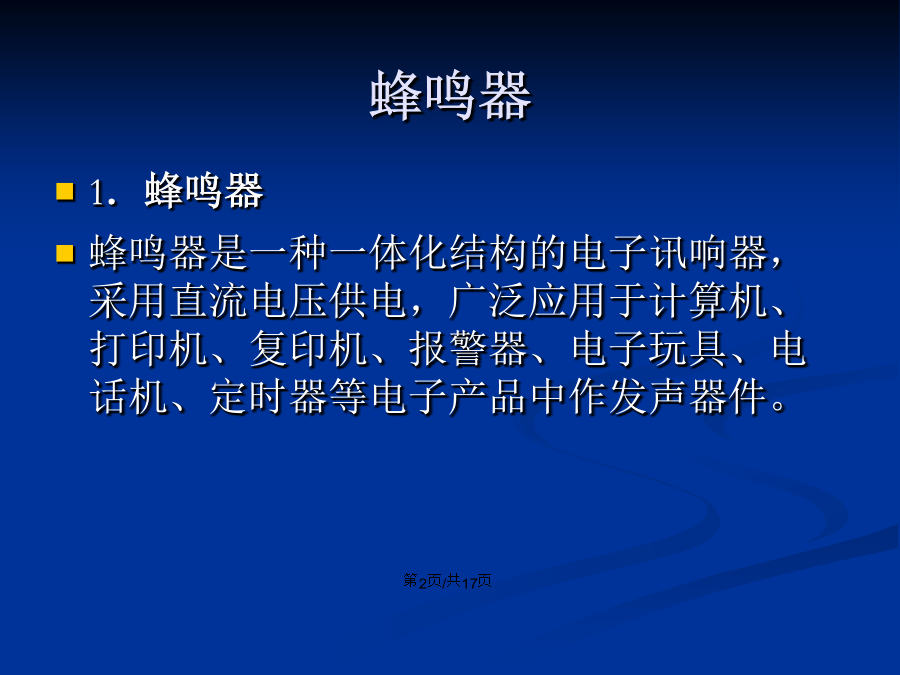

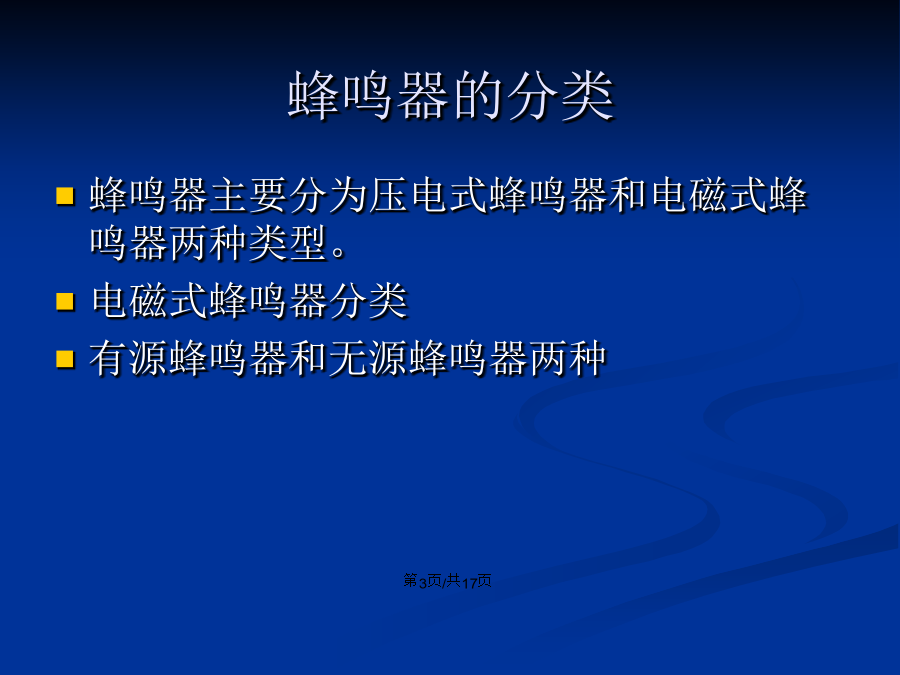

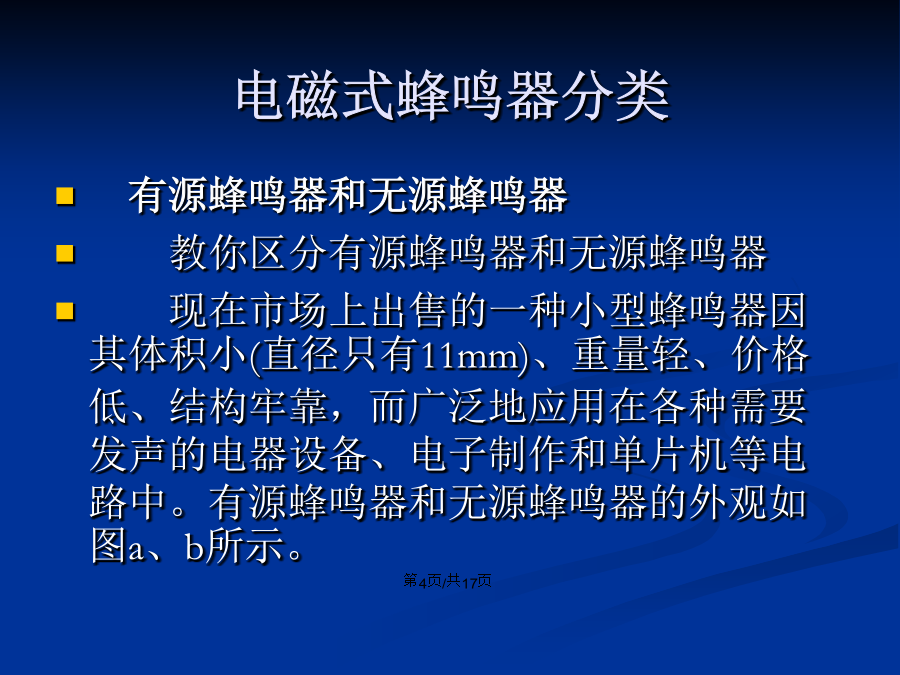

会计学继电器内部结构蜂鸣器蜂鸣器的分类电磁式蜂鸣器分类图：有源和无源蜂鸣器的外观
A）有源b)无源
从图a、b外观上看，两种蜂鸣器好像一样，但仔细看，两者的高度略有区别，有源蜂鸣器a，高度为9mm，而无源蜂鸣器b的高度为8mm。如将两种蜂鸣器的引脚都朝上放置时，可以看出有绿色电路板的一种是无源蜂鸣器，没有电路板而用黑胶封闭的一种是有源蜂鸣器。有源蜂鸣器直接接上额定电源就可连续发声;
而无源蜂鸣器则和电磁扬声器一样，需要接在音频输出电路中才能发声。
有源蜂鸣器和无源蜂鸣器。有源蜂鸣器内部带振荡源，无源蜂鸣器内部不带振荡源。这里所说的“源”不是指“电源”，而是指“振荡源”。
有源蜂鸣器和无源蜂鸣器的主要差别是对输入信号的要求不一样，有源蜂鸣器工作的理想信号是直流电，
无源蜂鸣器工作的理想信号是方波。无源蜂鸣器接直流电是不会工作的周期与频率的关系数码管8段数码管示意图数码管分类数码管分类驱动方式动态驱动示例图共阳数码管编码表
