《包装容器_一片式铝质瓶》（征求意见稿）编制说明.docx

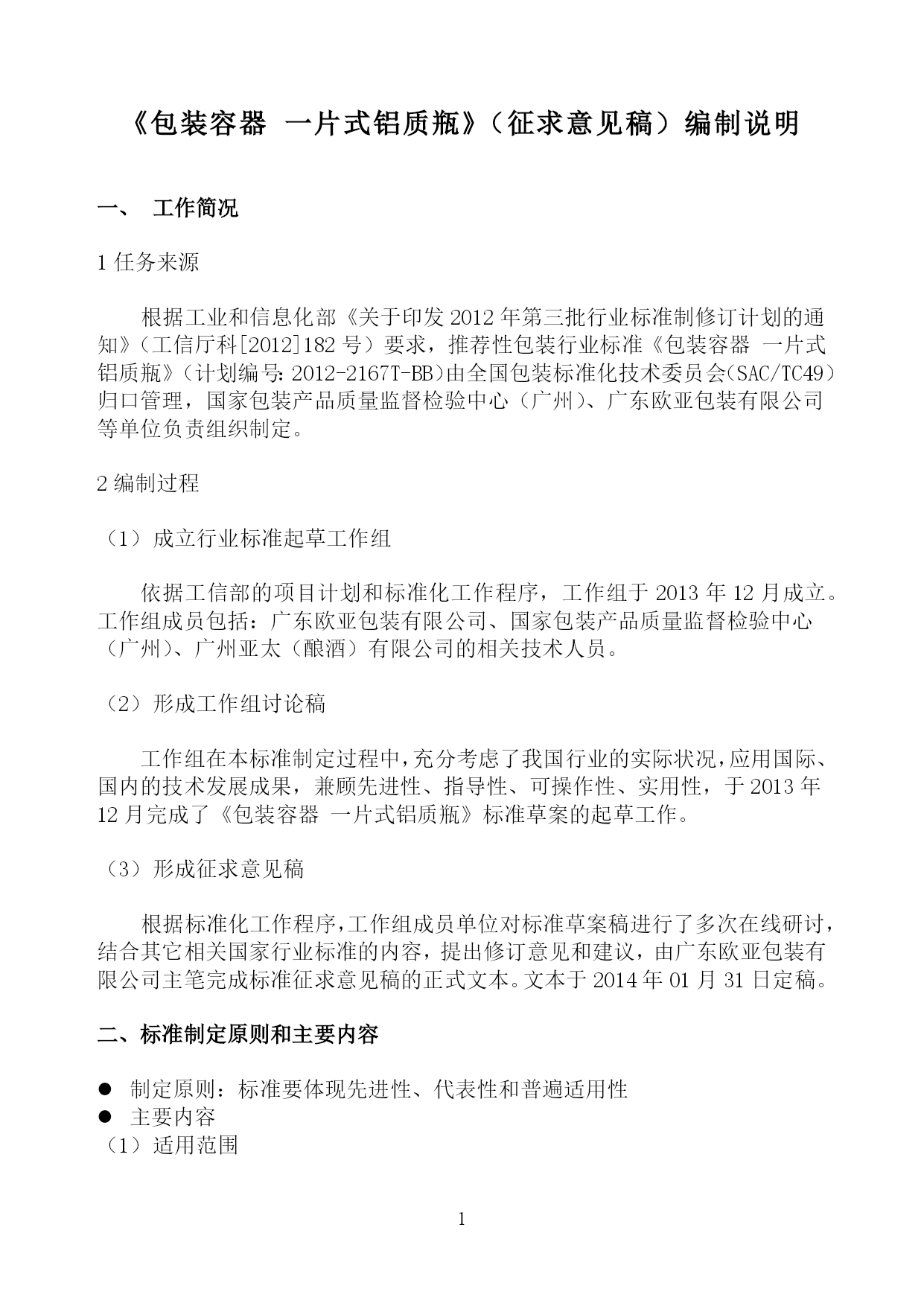

《包装容器一片式铝质瓶》（征求意见稿）编制说明

工作简况
1任务来源
根据工业和信息化部《关于印发2012年第三批行业标准制修订计划的通知》（工信厅科[2012]182号）要求，推荐性包装行业标准《包装容器一片式铝质瓶》（计划编号：2012-2167T-BB）由全国包装标准化技术委员会（SAC/TC49）归口管理，国家包装产品质量监督检验中心（广州）、广东欧亚包装有限公司等单位负责组织制定。
2编制过程
成立行业标准起草工作组
依据工信部的项目计划和标准化工作程序，工作组于2013年12月成立。工作组成员包括：广东欧亚包装有限公司、国家包装产品质量监督检验中心（广州）、广州亚太（酿酒）有限公司的相关技术人员。
形成工作组讨论稿
工作组在本标准制定过程中，充分考虑了我国行业的实际状况，应用国际、国内的技术发展成果，兼顾先进性、指导性、可操作性、实用性，于2013年12月完成了《包装容器一片式铝质瓶》标准草案的起草工作。
形成征求意见稿
根据标准化工作程序，工作组成员单位对标准草案稿进行了多次在线研讨，结合其它相关国家行业标准的内容，提出修订意见和建议，由广东欧亚包装有限公司主笔完成标准征求意见稿的正式文本。文本于2014年01月31日定稿。
二、标准制定原则和主要内容
制定原则：标准要体现先进性、代表性和普遍适用性
主要内容
适用范围

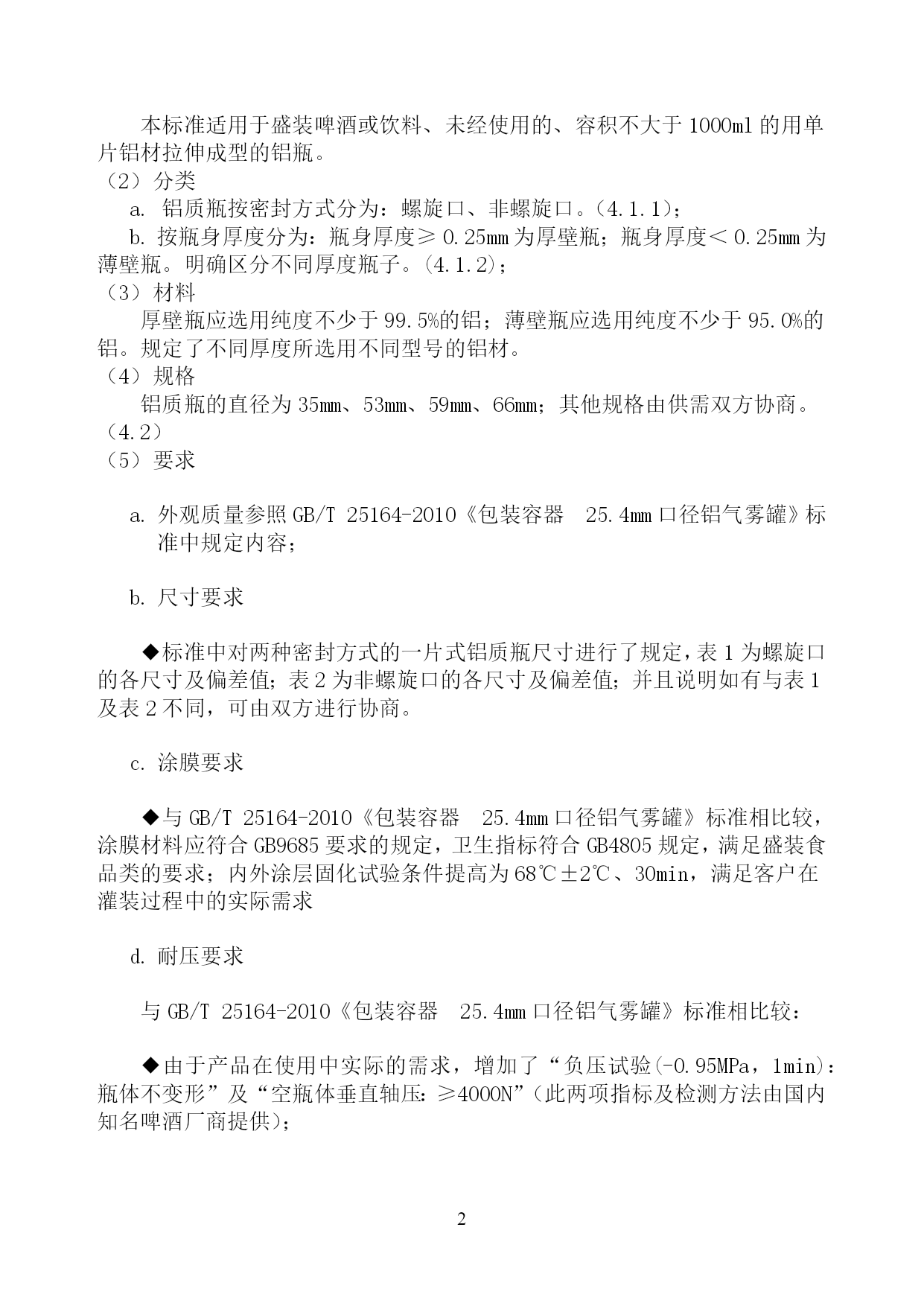

本标准适用于盛装啤酒或饮料、未经使用的、容积不大于1000ml的用单片铝材拉伸成型的铝瓶。
分类
a.铝质瓶按密封方式分为：螺旋口、非螺旋口。（4.1.1）；
b.按瓶身厚度分为：瓶身厚度≥0.25mm为厚壁瓶；瓶身厚度＜0.25mm为薄壁瓶。明确区分不同厚度瓶子。(4.1.2)；
材料
厚壁瓶应选用纯度不少于99.5%的铝；薄壁瓶应选用纯度不少于95.0%的铝。规定了不同厚度所选用不同型号的铝材。
规格
铝质瓶的直径为35mm、53mm、59mm、66mm；其他规格由供需双方协商。（4.2）
要求
外观质量参照GB/T25164-2010《包装容器25.4mm口径铝气雾罐》标准中规定内容；
尺寸要求
◆标准中对两种密封方式的一片式铝质瓶尺寸进行了规定，表1为螺旋口的各尺寸及偏差值；表2为非螺旋口的各尺寸及偏差值；并且说明如有与表1及表2不同，可由双方进行协商。
涂膜要求
◆与GB/T25164-2010《包装容器25.4mm口径铝气雾罐》标准相比较，涂膜材料应符合GB9685要求的规定，卫生指标符合GB4805规定，满足盛装食品类的要求；内外涂层固化试验条件提高为68℃±2℃、30min，满足客户在灌装过程中的实际需求
耐压要求
与GB/T25164-2010《包装容器25.4mm口径铝气雾罐》标准相比较：
◆由于产品在使用中实际的需求，增加了“负压试验(-0.95MPa，1min)：瓶体不变形”及“空瓶体垂直轴压：≥4000N”（此两项指标及检测方法由国内知名啤酒厂商提供）；

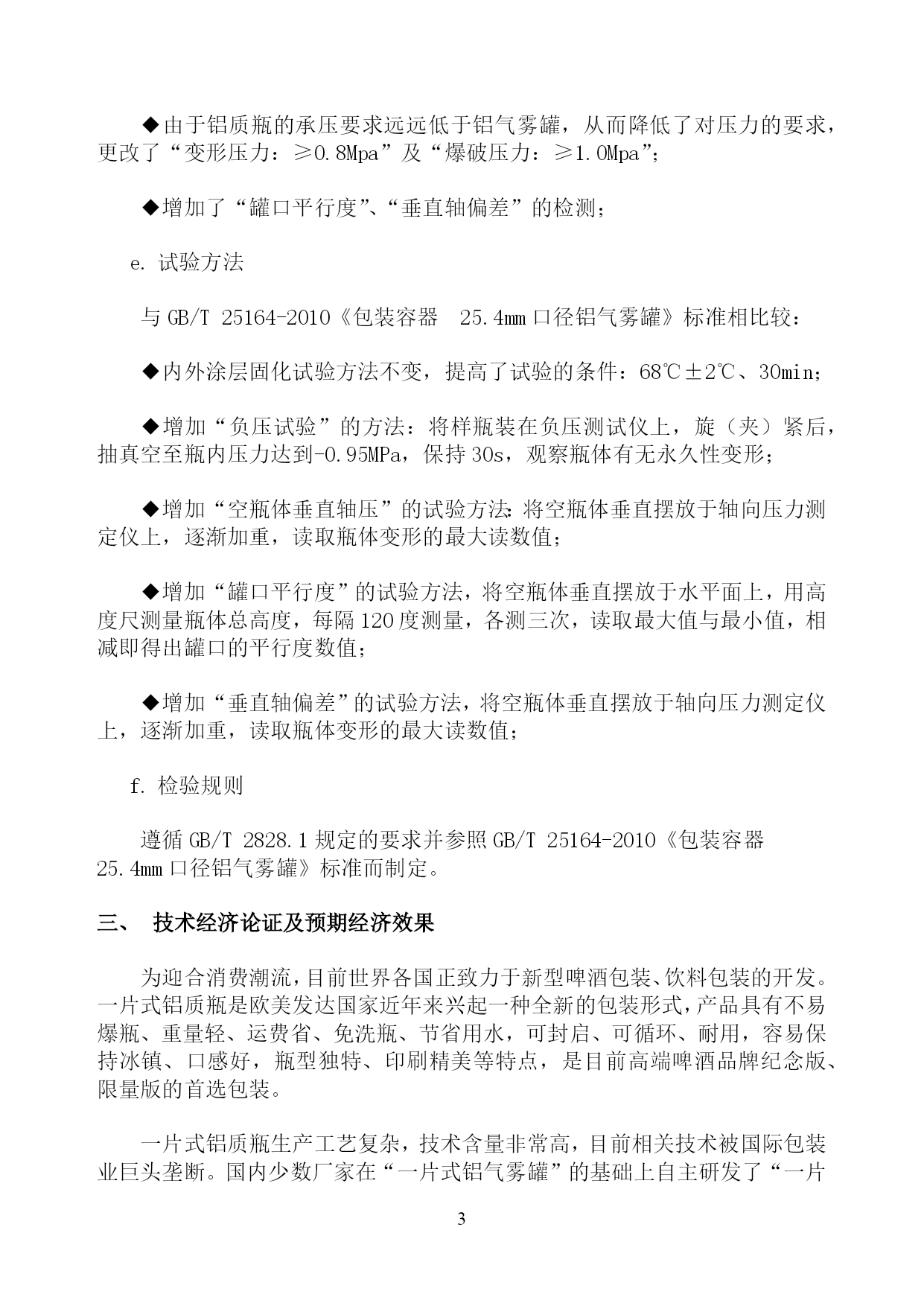

◆由于铝质瓶的承压要求远远低于铝气雾罐，从而降低了对压力的要求，更改了“变形压力：≥0.8Mpa”及“爆破压力：≥1.0Mpa”；
◆增加了“罐口平行度”、“垂直轴偏差”的检测；
试验方法
与GB/T25164-2010《包装容器25.4mm口径铝气雾罐》标准相比较：
◆内外涂层固化试验方法不变，提高了试验的条件：68℃±2℃、30min；
◆增加“负压试验”的方法：将样瓶装在负压测试仪上，旋（夹）紧后，抽真空至瓶内压力达到-0.95MPa，保持30s，观察瓶体有无永久性变形；
◆增加“空瓶体垂直轴压”的试验方法：将空瓶体垂直摆放于轴向压力测定仪上，逐渐加重，读取瓶体变形的最大读数值；
◆增加“罐口平行度”的试验方法，将空瓶体垂直摆放于水平面上，用高度尺测量瓶体总高度，每隔120度测量，各测三次，读取最大值与最小值，相减即得出罐口的平行度数值；
◆增加“垂直轴偏差”的试验方法，将空瓶体垂直摆放于轴向压力测定仪上，逐渐加重，读取瓶体变形的最大读数值；
检验规则
遵循GB/T2828.1规定的要求并参照GB/T25164-2010《包装容器25.4mm口径铝气雾罐》标准而制定。
技术经济论证及预期经济效果
为迎合消费潮流，目前世界各国正致力于新型啤酒包装、饮料包装的开发。一片式铝质瓶是欧美发达国家近年来兴起一种全新的包装形式，产品具有不易爆瓶、重量轻、运费省、免洗瓶、节省用水，可封启、可循环、耐用，容易保持冰镇、口感好，瓶型独特、印刷精美等特点，是目前高端啤酒品牌纪念版、限量版的首选包装。

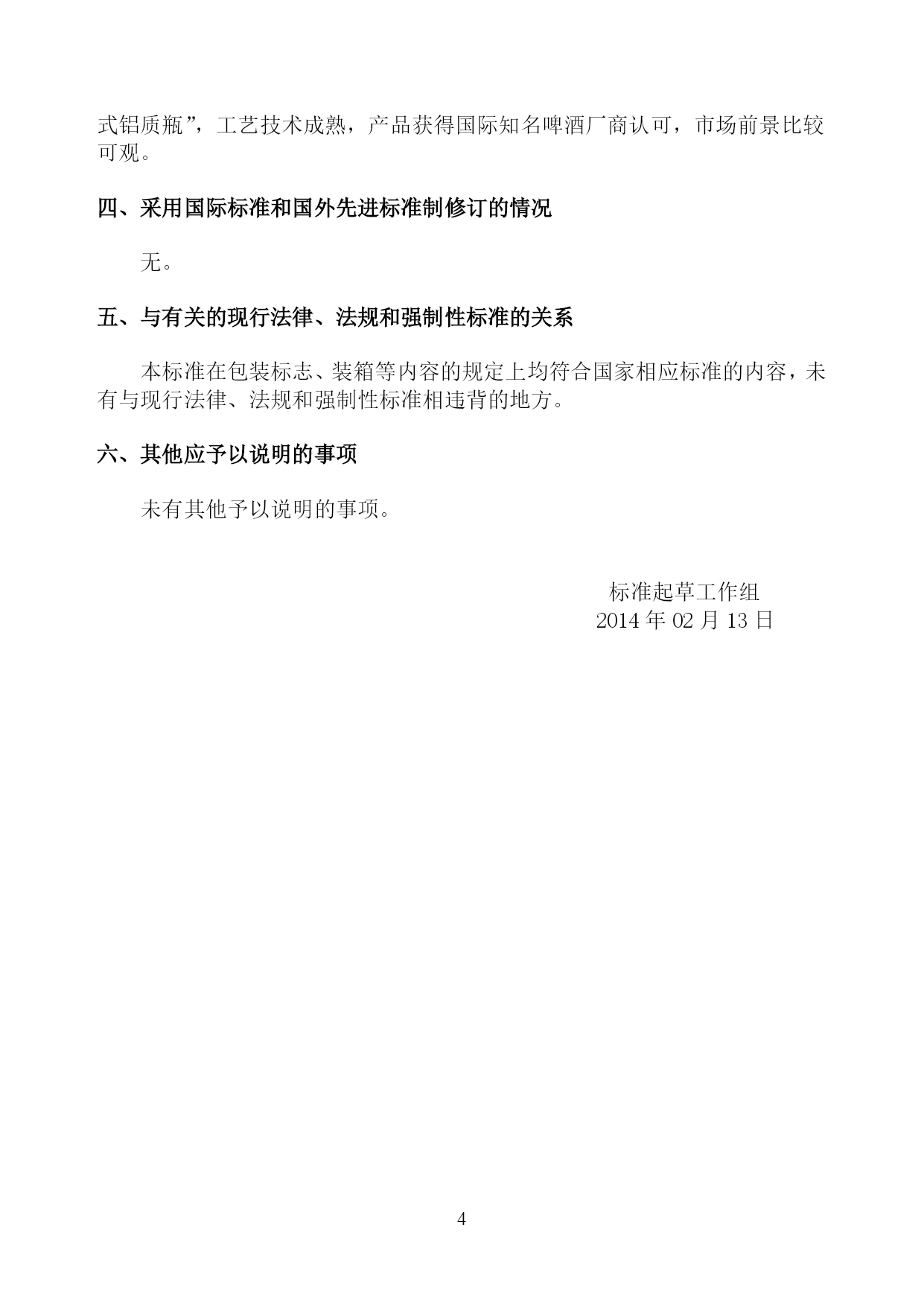

一片式铝质瓶生产工艺复杂，技术含量非常高，目前相关技术被国际包装业巨头垄断。国内少数厂家在“一片式铝气雾罐”的基础上自主研发了“一片式铝质瓶”，工艺技术成熟，产品获得国际知名啤酒厂商认可，市场前景比较可观。
四、采用国际标准和国外先进
