包装容器-重型瓦楞纸箱（国家标准征求意见稿）.pdf

GB/T16716-201x

ICS55.160

A82

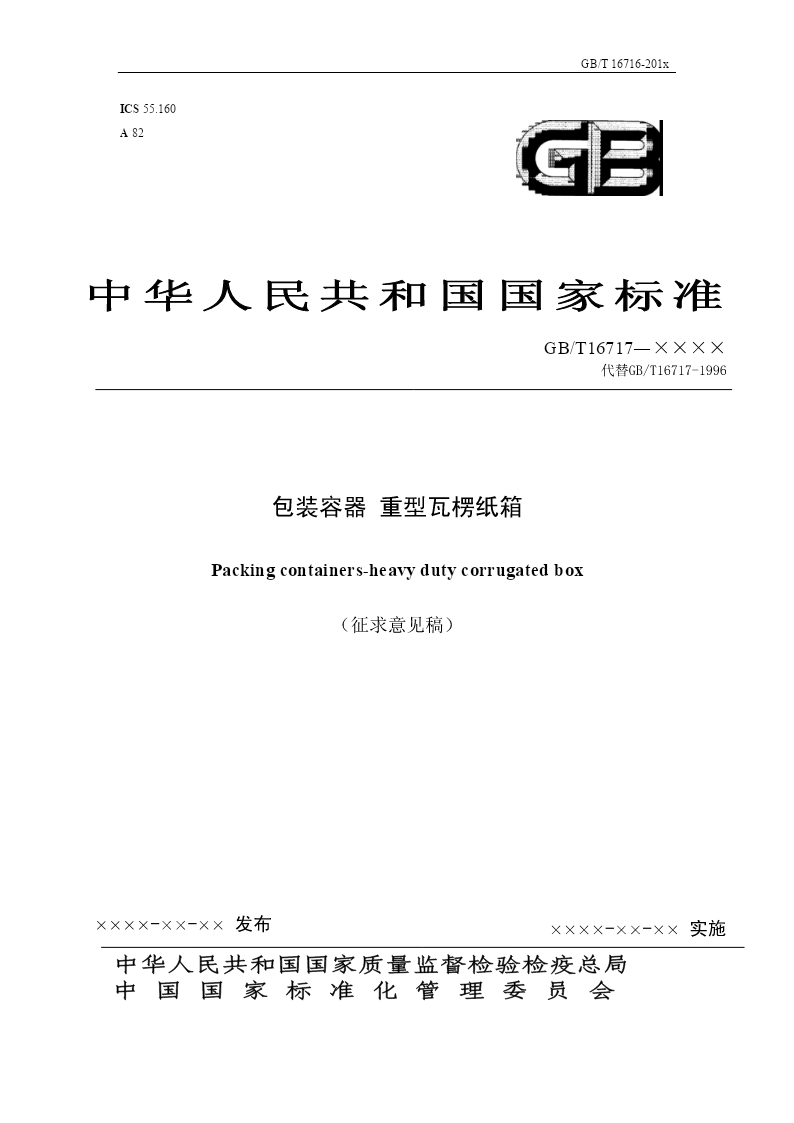

中华人民共和国国家标准

GB/T16717—××××
代替GB/T16717-1996

包装容器重型瓦楞纸箱

Packingcontainers-heavydutycorrugatedbox

（征求意见稿）

××××-××-××发布
××××-××-××实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会
GB/T16716-201x

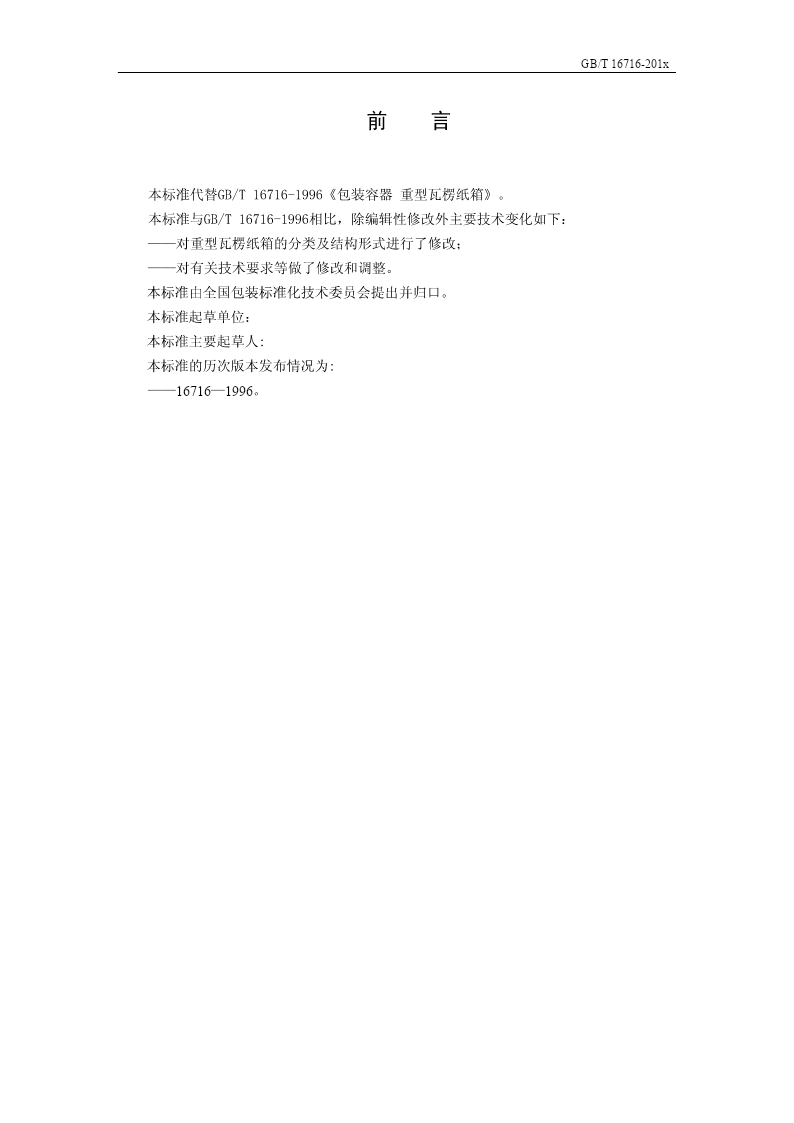

前言

本标准代替GB/T16716-1996《包装容器重型瓦楞纸箱》。
本标准与GB/T16716-1996相比，除编辑性修改外主要技术变化如下：
——对重型瓦楞纸箱的分类及结构形式进行了修改；
——对有关技术要求等做了修改和调整。
本标准由全国包装标准化技术委员会提出并归口。
本标准起草单位：
本标准主要起草人:
本标准的历次版本发布情况为:
——16716—1996。

GB/T16716-201x

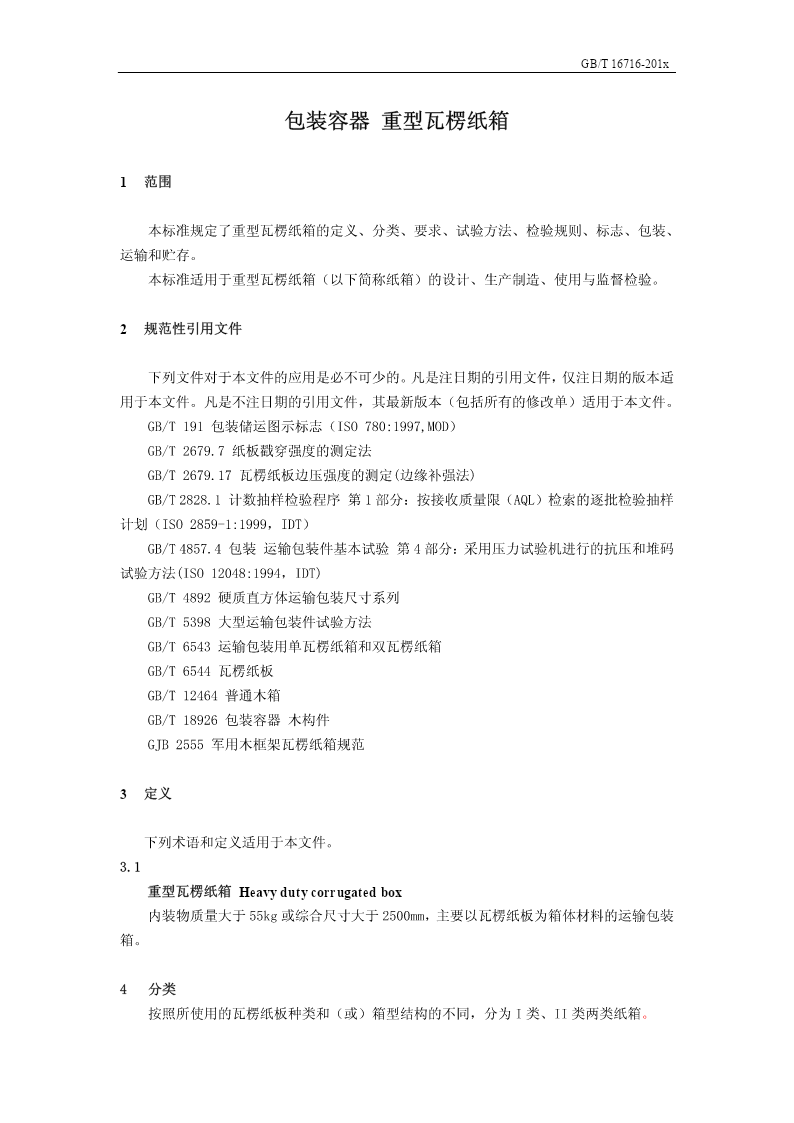

包装容器重型瓦楞纸箱

1范围

本标准规定了重型瓦楞纸箱的定义、分类、要求、试验方法、检验规则、标志、包装、
运输和贮存。
本标准适用于重型瓦楞纸箱（以下简称纸箱）的设计、生产制造、使用与监督检验。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适
用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志（ISO780:1997,MOD）
GB/T2679.7纸板戳穿强度的测定法
GB/T2679.17瓦楞纸板边压强度的测定(边缘补强法)
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划（ISO2859-1:1999，IDT）
GB/T4857.4包装运输包装件基本试验第4部分：采用压力试验机进行的抗压和堆码
试验方法(ISO12048:1994，IDT)
GB/T4892硬质直方体运输包装尺寸系列
GB/T5398大型运输包装件试验方法
GB/T6543运输包装用单瓦楞纸箱和双瓦楞纸箱
GB/T6544瓦楞纸板
GB/T12464普通木箱
GB/T18926包装容器木构件
GJB2555军用木框架瓦楞纸箱规范

3定义

下列术语和定义适用于本文件。
3.1
重型瓦楞纸箱Heavydutycorrugatedbox
内装物质量大于55kg或综合尺寸大于2500mm，主要以瓦楞纸板为箱体材料的运输包装
箱。

4分类
按照所使用的瓦楞纸板种类和（或）箱型结构的不同，分为I类、II类两类纸箱。
GB/T16716-201x

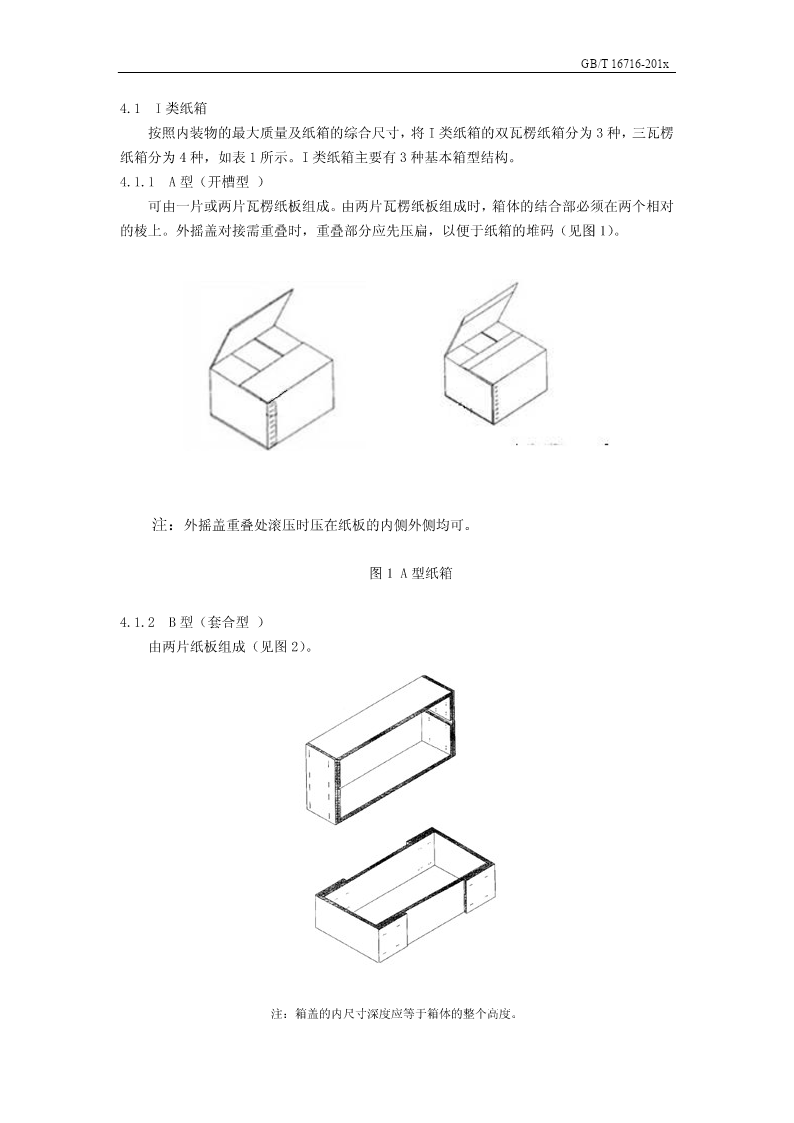

4.1I类纸箱
按照内装物的最大质量及纸箱的综合尺寸，将I类纸箱的双瓦楞纸箱分为3种，三瓦楞
纸箱分为4种，如表1所示。I类纸箱主要有3种基本箱型结构。
4.1.1A型（开槽型）
可由一片或两片瓦楞纸板组成。由两片瓦楞纸板组成时，箱体的结合部必须在两个相对
的棱上。外摇盖对接需重叠时，重叠部分应先压扁，以便于纸箱的堆码（见图1）。

注：外摇盖重叠处滚压时压在纸板的内侧外侧均可。

图1A型纸箱

4.1.2B型（套合型）
由两片纸板组成（见图2）。

注：箱盖的内尺寸深度应等于箱体的整个高度。
GB/T16716-201x

图2B型纸箱

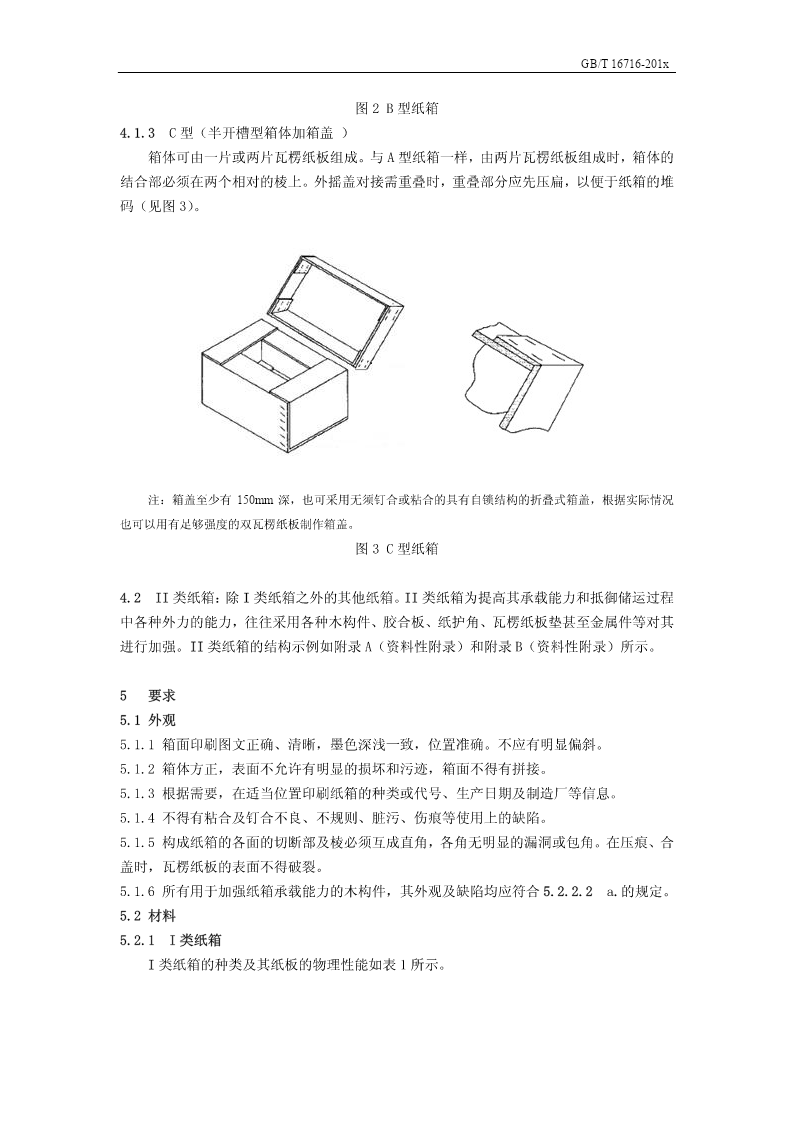

4.1.3C型（半开槽型箱体加箱盖）
箱体可由一片或两片瓦楞纸板组成。与A型纸箱一样，由两片瓦楞纸板组成时，箱体的
结合部必须在两个相对的棱上。外摇盖对接需重叠时，重叠部分应先压扁，以便于纸箱的堆
码（见图3）。

注：箱盖至少有150mm深，也可采用无须钉合或粘合的具有自锁结构的折叠式箱盖，根据实际情况
也可以用有足够强度的双瓦楞纸板制作箱盖。
图3C型纸箱

4.2II类纸箱：除I类纸箱之外的其他纸箱。II类纸箱为提高其承载能力和抵御储运过程
中各种外力的能力，往往采用各种木构件、胶合板、纸护角、瓦楞纸板垫甚至金属件等对其
进行加强。II类纸箱的结构示例如附录A（资料性附录）和附录B（资料性附录）所示。

5要求
5.1外观
5.1.1箱面印刷图文正确、清晰，墨色深浅一致，位置准确。不应有明显偏斜。
5.1.2箱体方正，表面不允许有明显的损坏和污迹，箱面不得有拼接。
5.1.3根据需要，在适当位置印刷纸箱的种类或代号、生产日期及制造厂等信息。
5.1.4不得有粘合及钉合不良、不规则、脏污、伤痕等使用上的缺陷。
5.1.5构成纸箱的各面的切断部及棱必须互成直角，各角无明显的漏洞或包角。在压痕、合
盖时，瓦楞纸板的表面不得破裂。
5.1.6所有用于加强纸箱承载能力的
