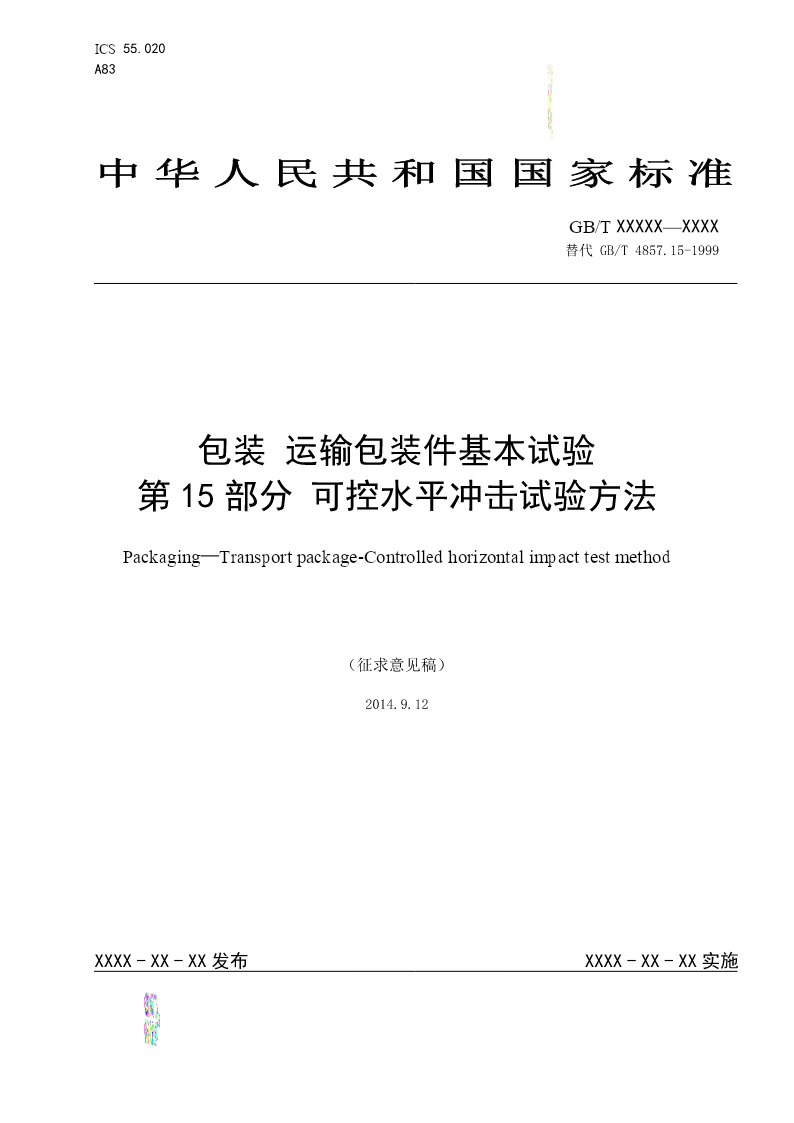

《包装-运输包装件基本试验-第15部分：可控水平冲击试验方法》（征求意见稿）.pdf

ICS55.020
A83

中华人民共和国国家标准

GB/TXXXXX—XXXX
替代GB/T4857.15-1999

包装运输包装件基本试验
第15部分可控水平冲击试验方法

Packaging—Transportpackage-Controlledhorizontalimpacttestmethod

（征求意见稿）

2014.9.12

XXXX-XX-XX发布XXXX-XX-XX实施

GB/TXXXXX—XXXX

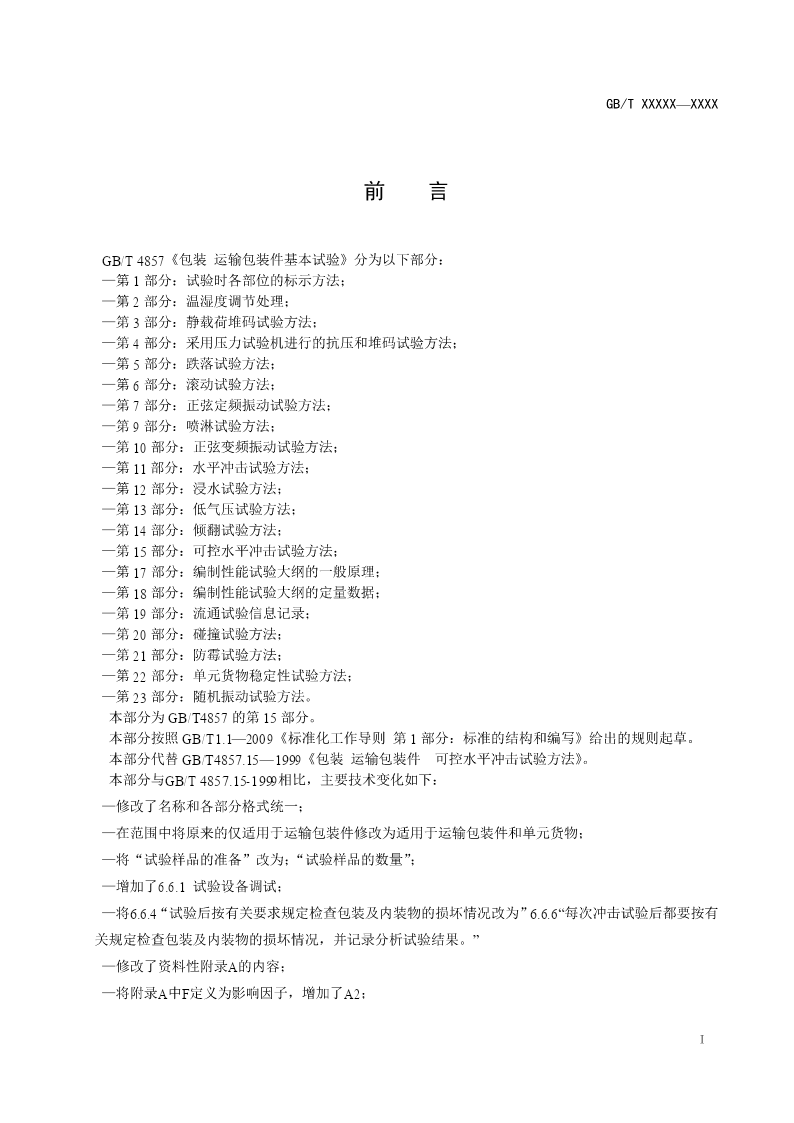

前言

GB/T4857《包装运输包装件基本试验》分为以下部分：
—第1部分：试验时各部位的标示方法；
—第2部分：温湿度调节处理；
—第3部分：静载荷堆码试验方法；
—第4部分：采用压力试验机进行的抗压和堆码试验方法；
—第5部分：跌落试验方法；
—第6部分：滚动试验方法；
—第7部分：正弦定频振动试验方法；
—第9部分：喷淋试验方法；
—第10部分：正弦变频振动试验方法；
—第11部分：水平冲击试验方法；
—第12部分：浸水试验方法；
—第13部分：低气压试验方法；
—第14部分：倾翻试验方法；
—第15部分：可控水平冲击试验方法；
—第17部分：编制性能试验大纲的一般原理；
—第18部分：编制性能试验大纲的定量数据；
—第19部分：流通试验信息记录；
—第20部分：碰撞试验方法；
—第21部分：防霉试验方法；
—第22部分：单元货物稳定性试验方法；
—第23部分：随机振动试验方法。
本部分为GB/T4857的第15部分。
本部分按照GB/T1.1—2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本部分代替GB/T4857.15—1999《包装运输包装件可控水平冲击试验方法》。
本部分与GB/T4857.15-1999相比，主要技术变化如下：
—修改了名称和各部分格式统一；
—在范围中将原来的仅适用于运输包装件修改为适用于运输包装件和单元货物；
—将“试验样品的准备”改为；“试验样品的数量”；
—增加了6.6.1试验设备调试；
—将6.6.4“试验后按有关要求规定检查包装及内装物的损坏情况改为”6.6.6“每次冲击试验后都要按有
关规定检查包装及内装物的损坏情况，并记录分析试验结果。”
—修改了资料性附录A的内容；
—将附录A中F定义为影响因子，增加了A2；

I
GB/TXXXXX—XXXX

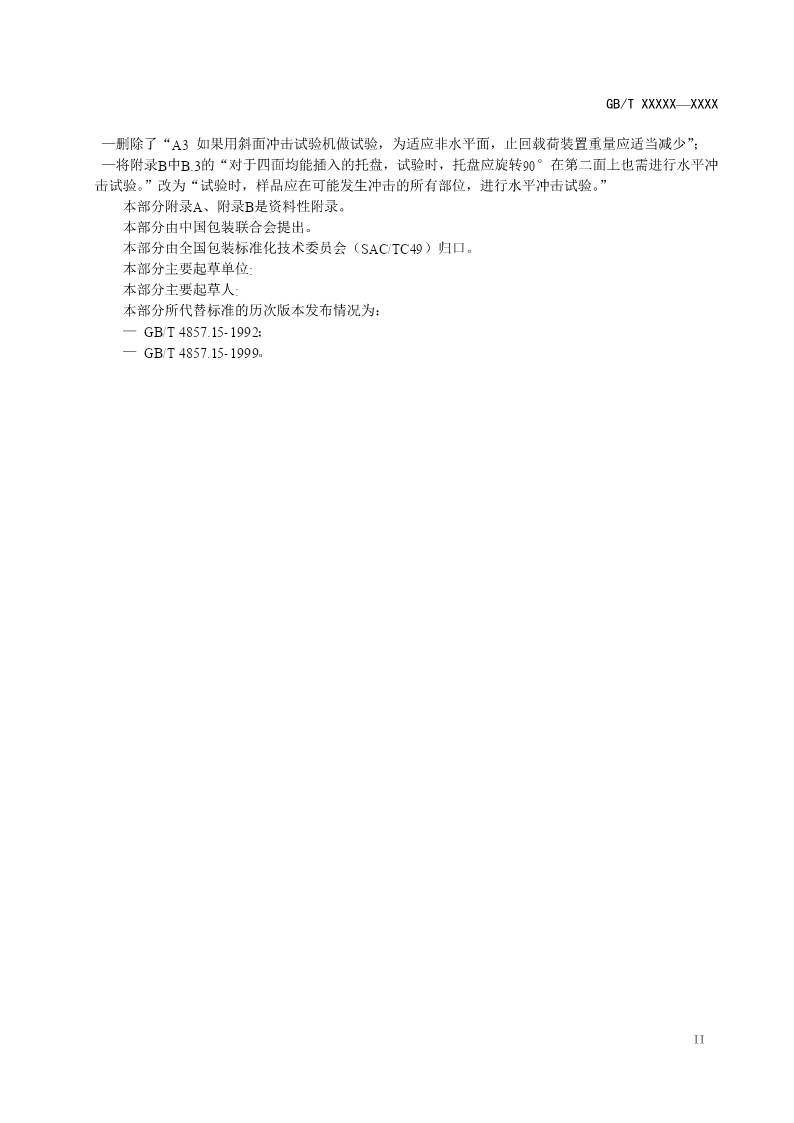

—删除了“A3如果用斜面冲击试验机做试验，为适应非水平面，止回载荷装置重量应适当减少”；
—将附录B中B.3的“对于四面均能插入的托盘，试验时，托盘应旋转90°在第二面上也需进行水平冲
击试验。”改为“试验时，样品应在可能发生冲击的所有部位，进行水平冲击试验。”
本部分附录A、附录B是资料性附录。
本部分由中国包装联合会提出。
本部分由全国包装标准化技术委员会（SAC/TC49）归口。
本部分主要起草单位:
本部分主要起草人:
本部分所代替标准的历次版本发布情况为：
—GB/T4857.15-1992；
—GB/T4857.15-1999。

II
GB/TXXXXX—XXXX

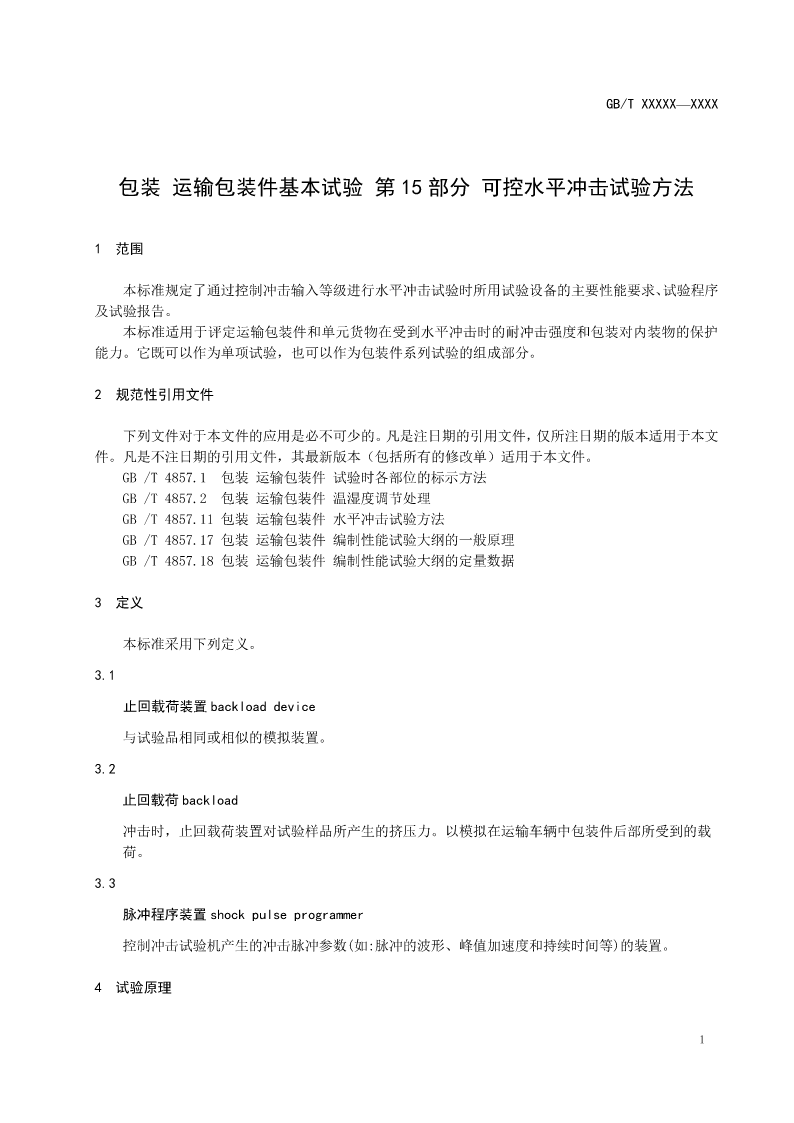

包装运输包装件基本试验第15部分可控水平冲击试验方法

1范围

本标准规定了通过控制冲击输入等级进行水平冲击试验时所用试验设备的主要性能要求、试验程序
及试验报告。
本标准适用于评定运输包装件和单元货物在受到水平冲击时的耐冲击强度和包装对内装物的保护
能力。它既可以作为单项试验，也可以作为包装件系列试验的组成部分。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4857.1包装运输包装件试验时各部位的标示方法
GB/T4857.2包装运输包装件温湿度调节处理
GB/T4857.11包装运输包装件水平冲击试验方法
GB/T4857.17包装运输包装件编制性能试验大纲的一般原理
GB/T4857.18包装运输包装件编制性能试验大纲的定量数据

3定义

本标准采用下列定义。

3.1

止回载荷装置backloaddevice

与试验品相同或相似的模拟装置。

3.2

止回载荷backload

冲击时，止回载荷装置对试验样品所产生的挤压力。以模拟在运输车辆中包装件后部所受到的载
荷。

3.3

脉冲程序装置shockpulseprogrammer

控制冲击试验机产生的冲击脉冲参数(如:脉冲的波形、峰值加速度和持续时间等)的装置。

4试验原理

1
GB/TXXXXX—XXXX

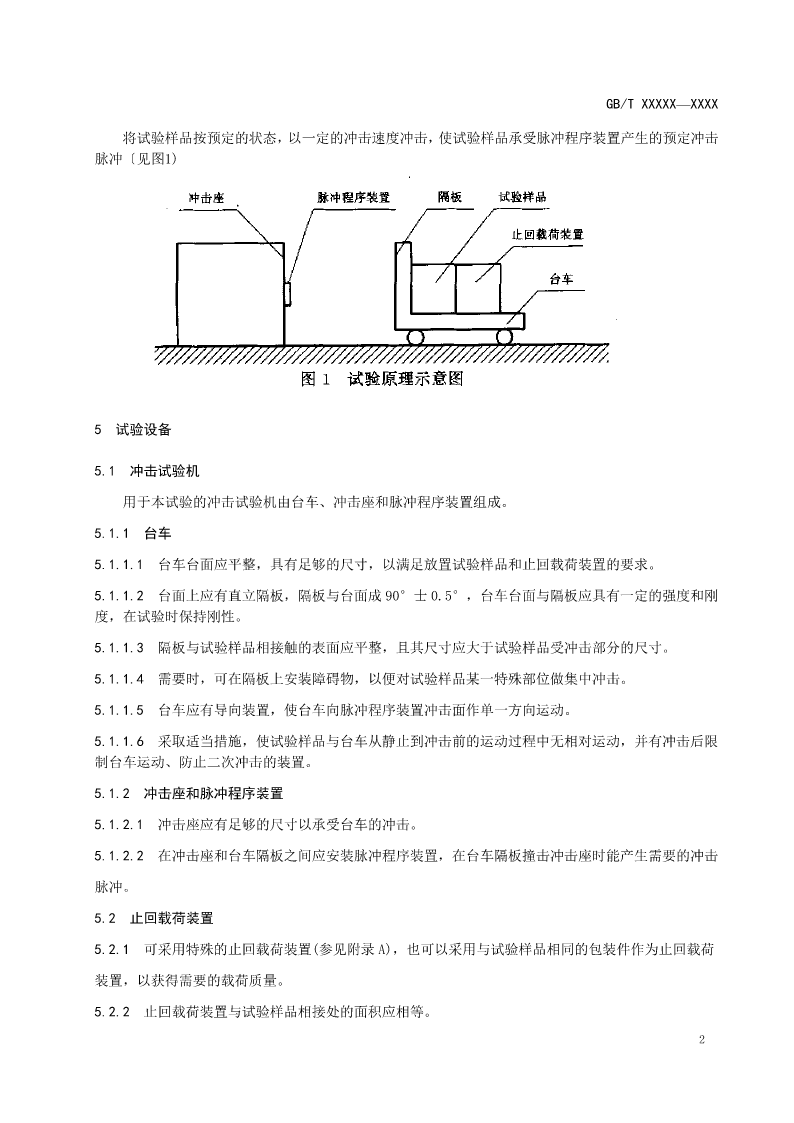

将试验样品按预定的状态，以一定的冲击速度冲击，使试验样品承受脉冲程序装置产生的预定冲击
脉冲〔见图1)

5试验设备
