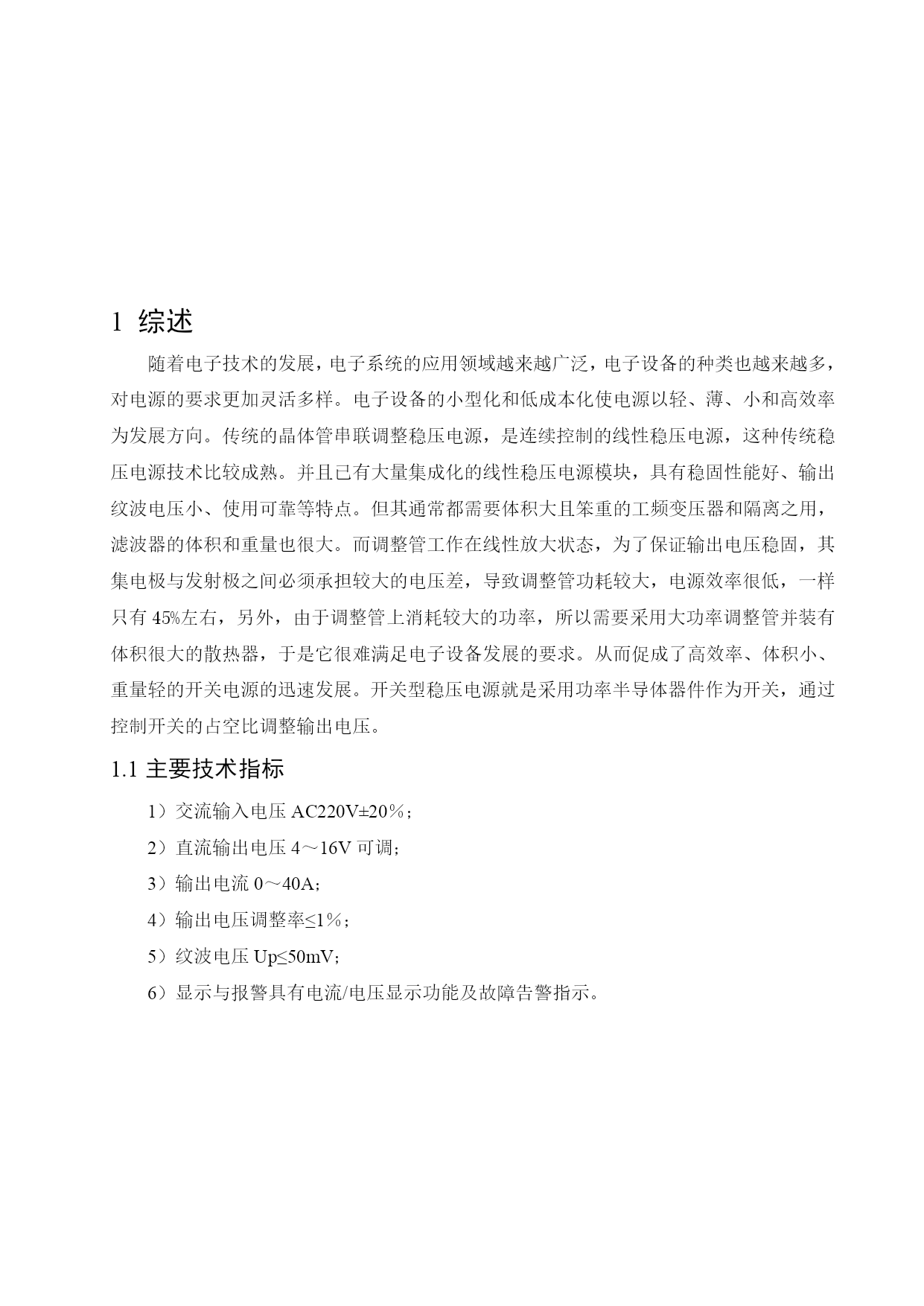

1综述
随着电子技术的发展，电子系统的应用领域越来越广泛，电子设备的种类也越来越多，对电源的要求更加灵活多样。电子设备的小型化和低成本化使电源以轻、薄、小和高效率为发展方向。传统的晶体管串联调整稳压电源，是连续控制的线性稳压电源，这种传统稳压电源技术比较成熟。并且已有大量集成化的线性稳压电源模块，具有稳固性能好、输出纹波电压小、使用可靠等特点。但其通常都需要体积大且笨重的工频变压器和隔离之用，滤波器的体积和重量也很大。而调整管工作在线性放大状态，为了保证输出电压稳固，其集电极与发射极之间必须承担较大的电压差，导致调整管功耗较大，电源效率很低，一样只有45%左右，另外，由于调整管上消耗较大的功率，所以需要采用大功率调整管并装有体积很大的散热器，于是它很难满足电子设备发展的要求。从而促成了高效率、体积小、重量轻的开关电源的迅速发展。开关型稳压电源就是采用功率半导体器件作为开关，通过控制开关的占空比调整输出电压。
1.1主要技术指标
1）交流输入电压AC220V±20％；
2）直流输出电压4～16V可调；
3）输出电流0～40A；
4）输出电压调整率≤1％；
5）纹波电压Up≤50mV；
6）显示与报警具有电流/电压显示功能及故障告警指示。

2基本工作原理及原理框图
220V交流电压经过EMI滤波及整流滤波后，得到约300V的直流电压加到半桥变换器上，用脉宽调制电路产生的双列脉冲信号去驱动功率MOS管，通过功率变压器的耦合和隔离作用在次级得到准方波电压，经整流滤波反馈控制后可得到稳固的直流输出电压。该电源的原理框图如图2-1所示。

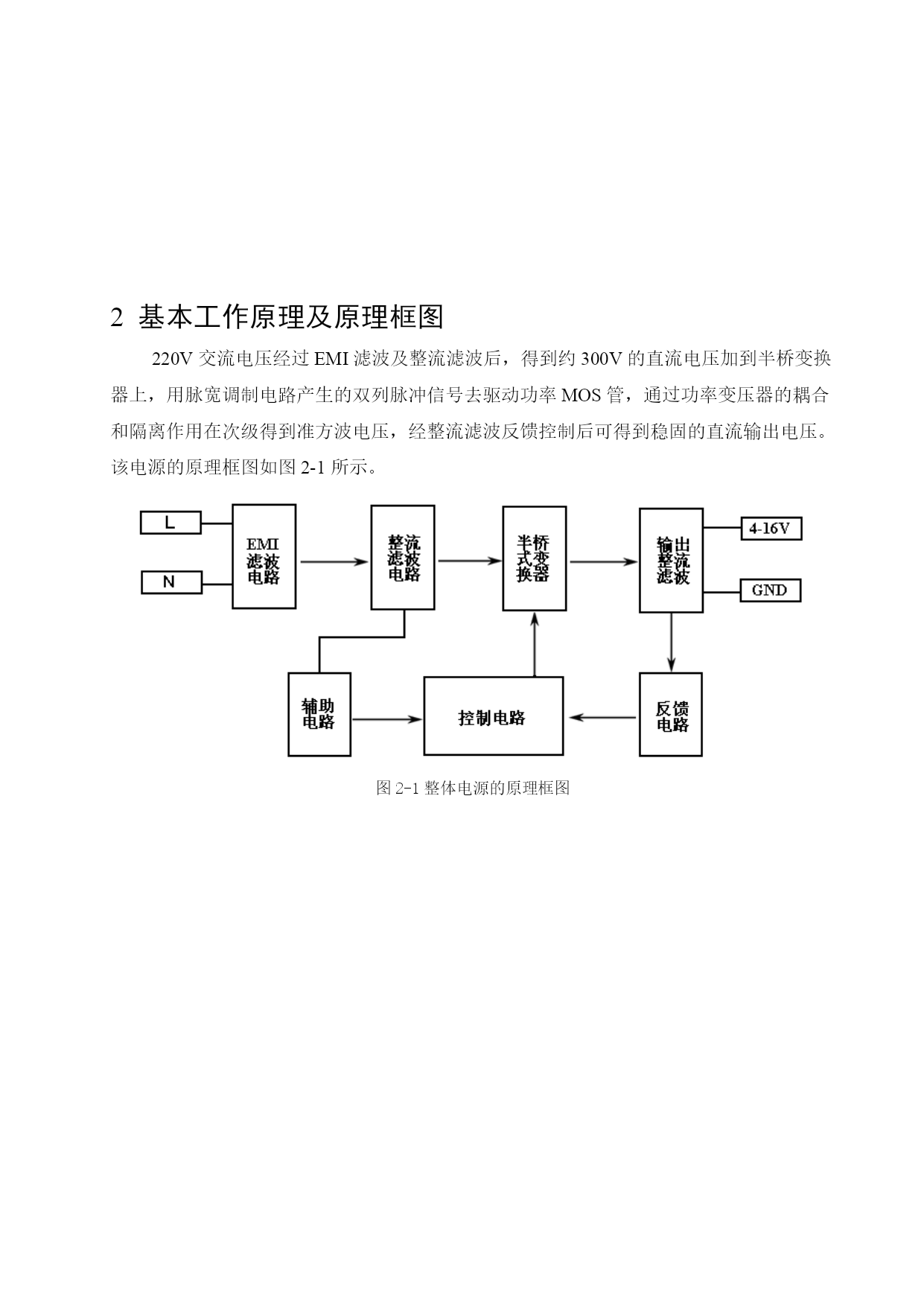

图2-1整体电源的原理框图

3各组成部分主要功能描述
3.1交流EMI滤波及整流滤波电路
交流EMI滤波及整流滤波电路如图3-1所示。

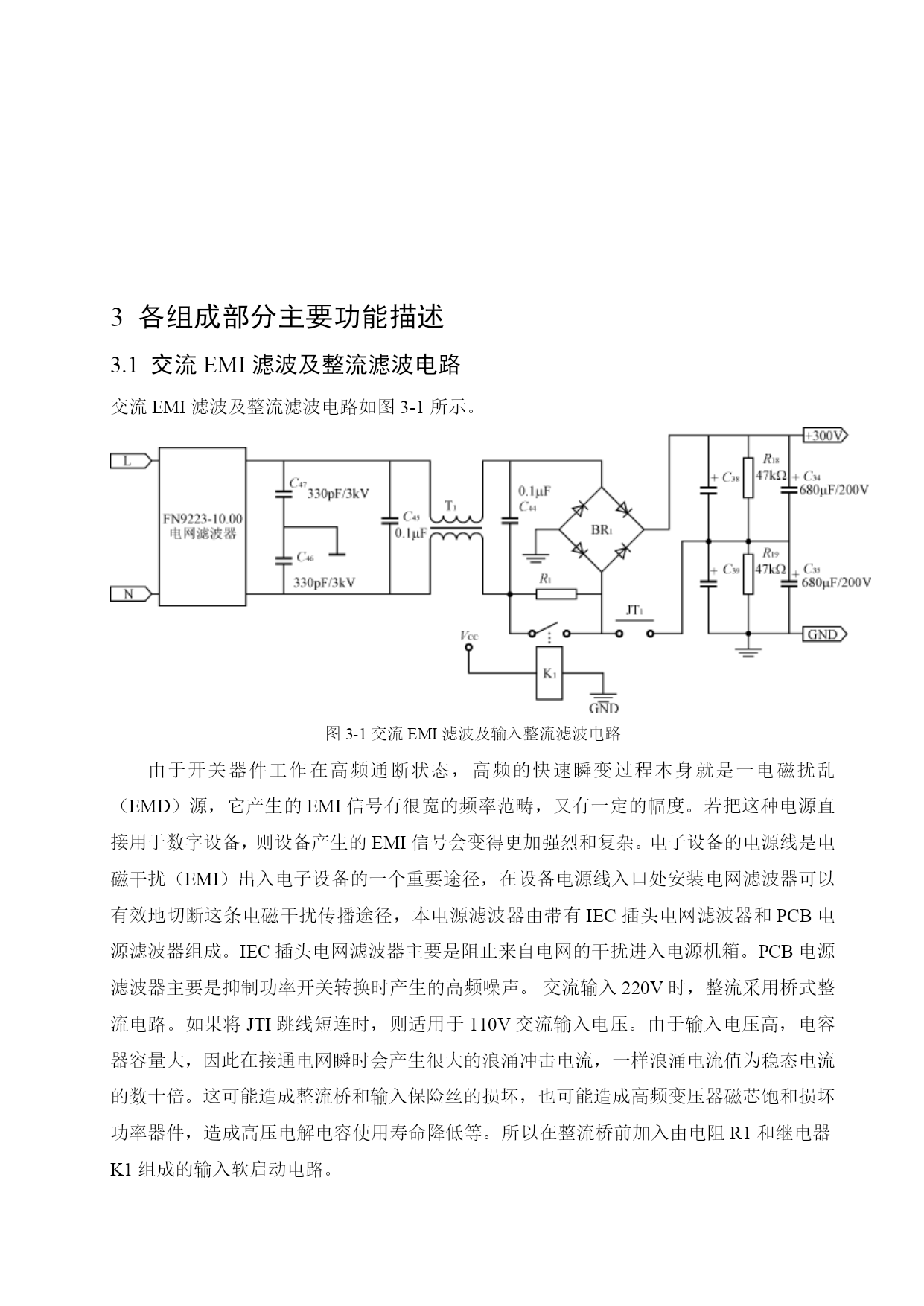

图3-1交流EMI滤波及输入整流滤波电路
由于开关器件工作在高频通断状态，高频的快速瞬变过程本身就是一电磁扰乱（EMD）源，它产生的EMI信号有很宽的频率范畴，又有一定的幅度。若把这种电源直接用于数字设备，则设备产生的EMI信号会变得更加强烈和复杂。电子设备的电源线是电磁干扰（EMI）出入电子设备的一个重要途径，在设备电源线入口处安装电网滤波器可以有效地切断这条电磁干扰传播途径，本电源滤波器由带有IEC插头电网滤波器和PCB电源滤波器组成。IEC插头电网滤波器主要是阻止来自电网的干扰进入电源机箱。PCB电源滤波器主要是抑制功率开关转换时产生的高频噪声。交流输入220V时，整流采用桥式整流电路。如果将JTI跳线短连时，则适用于110V交流输入电压。由于输入电压高，电容器容量大，因此在接通电网瞬时会产生很大的浪涌冲击电流，一样浪涌电流值为稳态电流的数十倍。这可能造成整流桥和输入保险丝的损坏，也可能造成高频变压器磁芯饱和损坏功率器件，造成高压电解电容使用寿命降低等。所以在整流桥前加入由电阻R1和继电器K1组成的输入软启动电路。

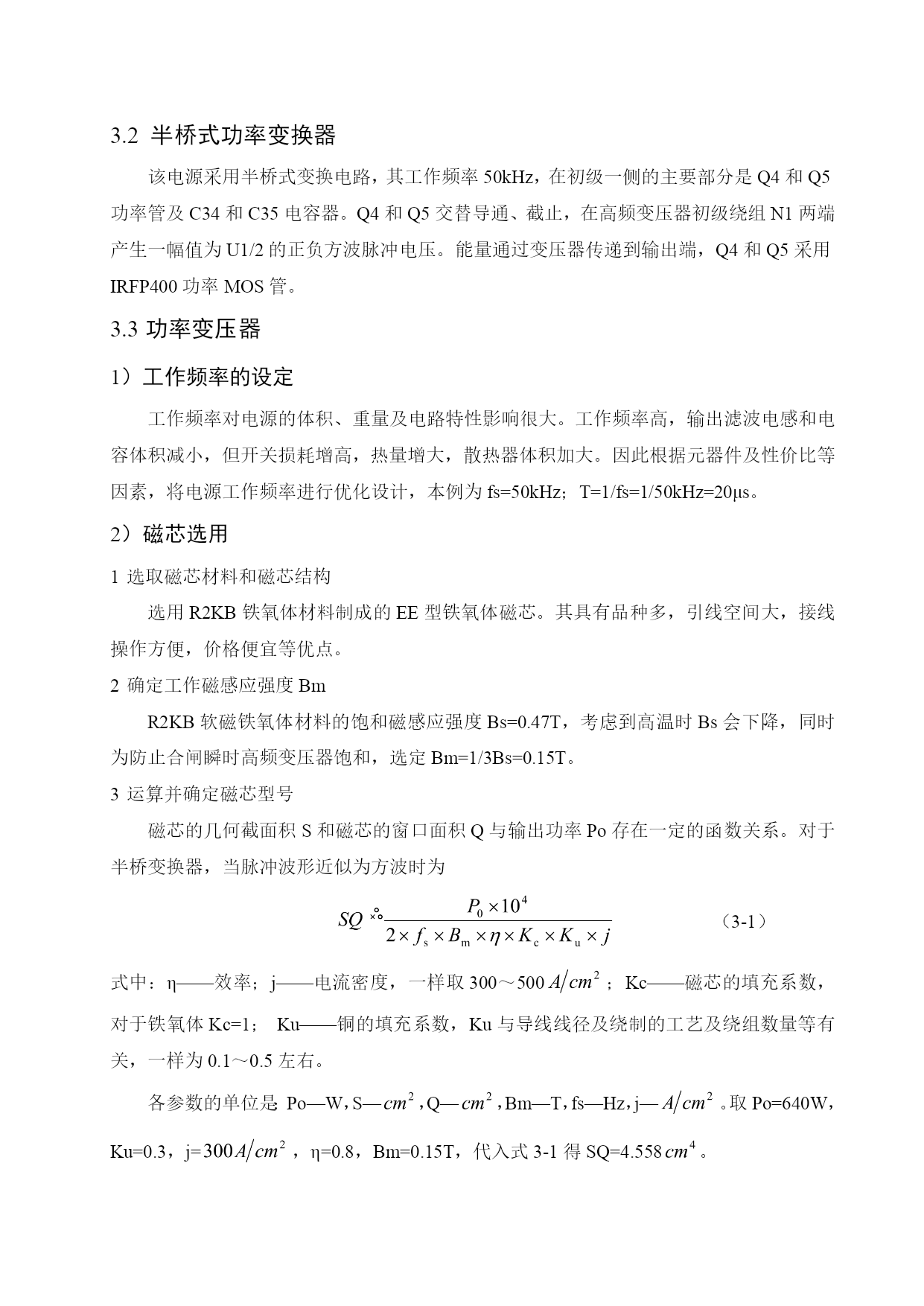

3.2半桥式功率变换器
该电源采用半桥式变换电路，其工作频率50kHz，在初级一侧的主要部分是Q4和Q5功率管及C34和C35电容器。Q4和Q5交替导通、截止，在高频变压器初级绕组N1两端产生一幅值为U1/2的正负方波脉冲电压。能量通过变压器传递到输出端，Q4和Q5采用IRFP400功率MOS管。
3.3功率变压器
1）工作频率的设定
工作频率对电源的体积、重量及电路特性影响很大。工作频率高，输出滤波电感和电容体积减小，但开关损耗增高，热量增大，散热器体积加大。因此根据元器件及性价比等因素，将电源工作频率进行优化设计，本例为fs=50kHz；T=1/fs=1/50kHz=20μs。
2）磁芯选用
1选取磁芯材料和磁芯结构
选用R2KB铁氧体材料制成的EE型铁氧体磁芯。其具有品种多，引线空间大，接线操作方便，价格便宜等优点。
2确定工作磁感应强度Bm
R2KB软磁铁氧体材料的饱和磁感应强度Bs=0.47T，考虑到高温时Bs会下降，同时为防止合闸瞬时高频变压器饱和，选定Bm=1/3Bs=0.15T。
3运算并确定磁芯型号
磁芯的几何截面积S和磁芯的窗口面积Q与输出功率Po存在一定的函数关系。对于半桥变换器，当脉冲波形近似为方波时为
（3-1）
式中：η——效率；j——电流密度，一样取300～500；Kc——磁芯的填充系数，对于铁氧体Kc=1；Ku——铜的填充系数，Ku与导线线径及绕制的工艺及绕组数量等有关，一样为0.1～0.5左右。
各参数的单位是：Po—W，S—，Q—，Bm—T，fs—Hz，j—。取Po=640W，Ku=0.3，j=，η=0.8，Bm=0.15T，代入式3-1得SQ=4.558。

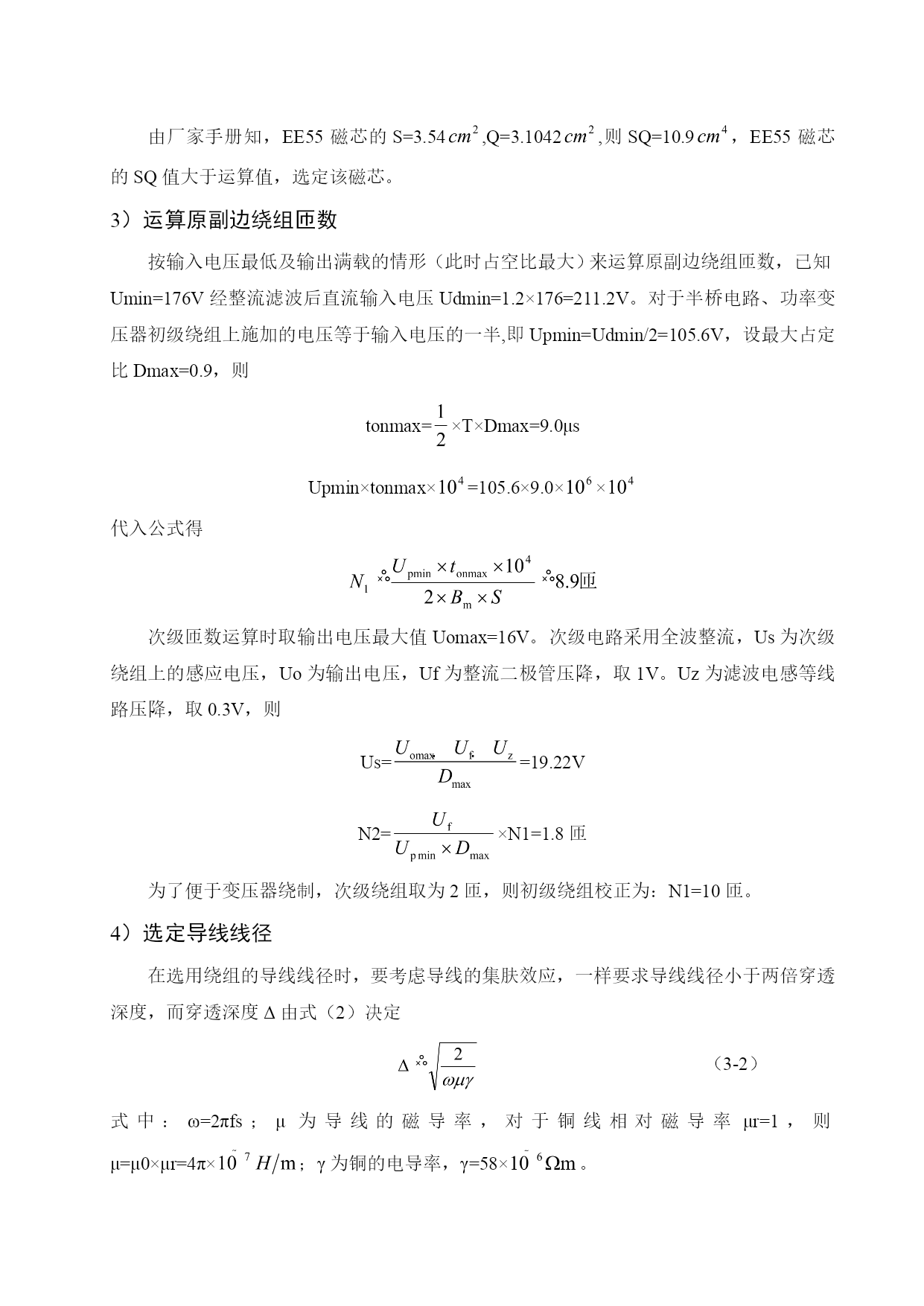

由厂家手册知，EE55磁芯的S=3.54,Q=3.1042,则SQ=1
