2022电气实习报告3篇.docx

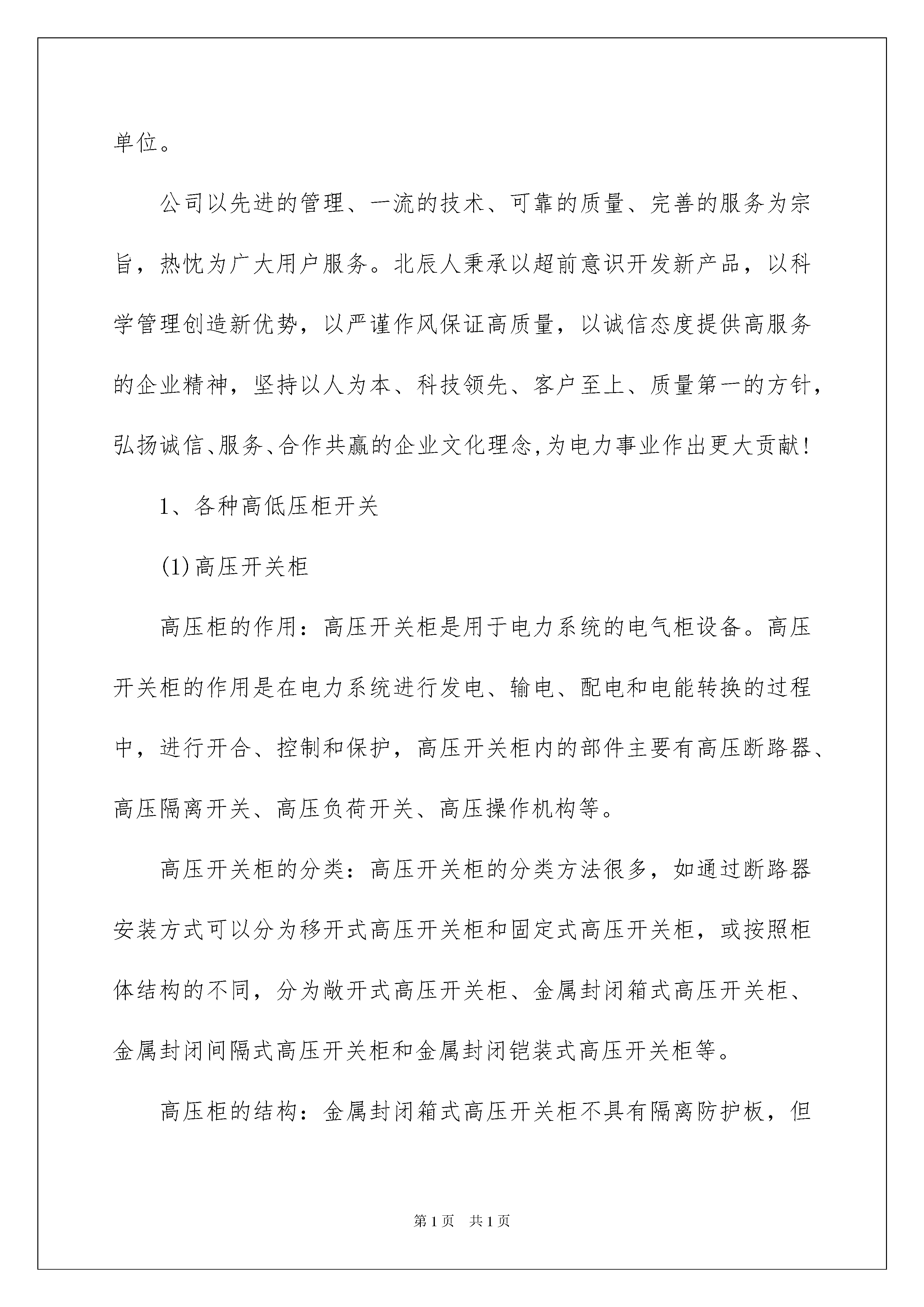

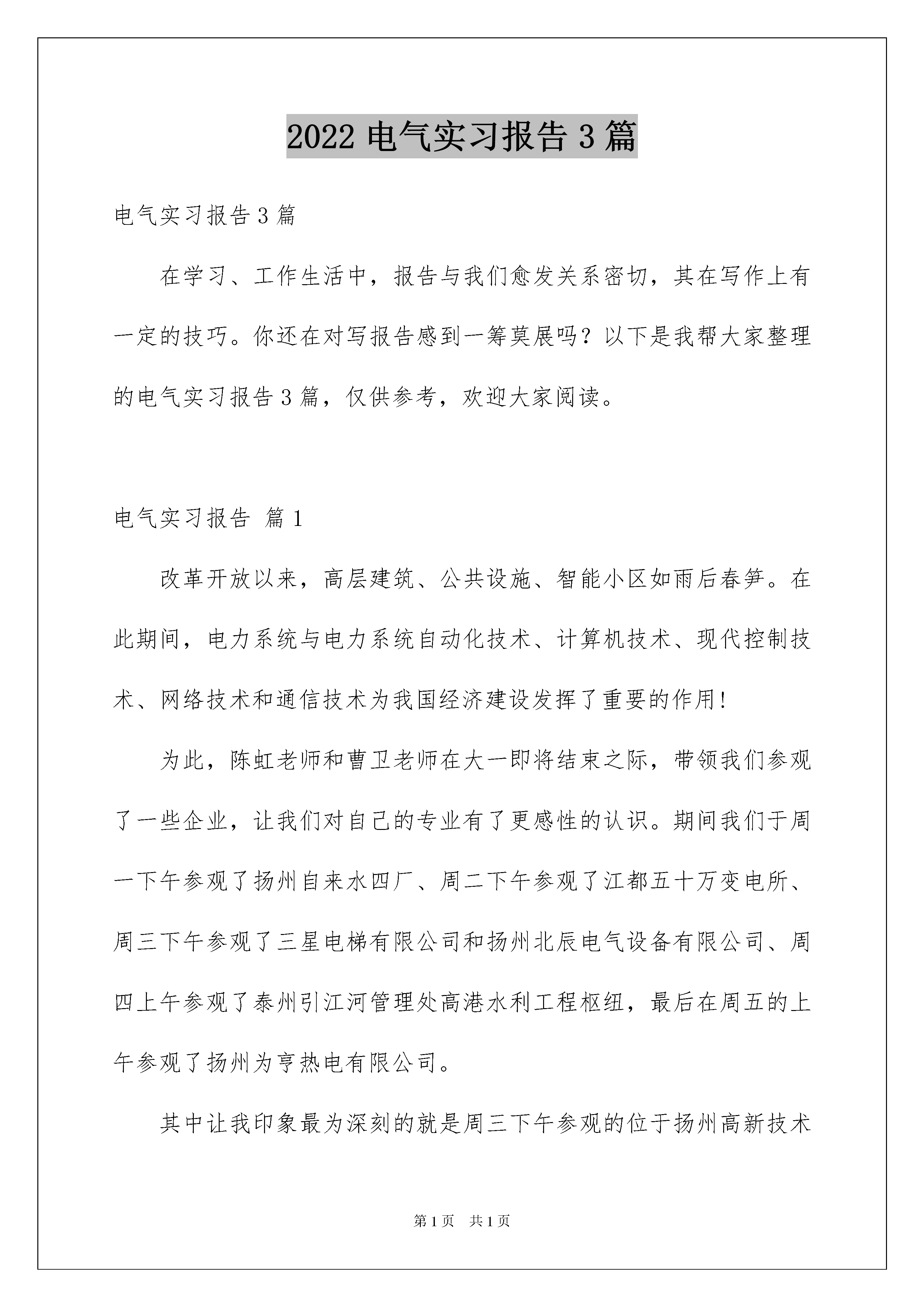

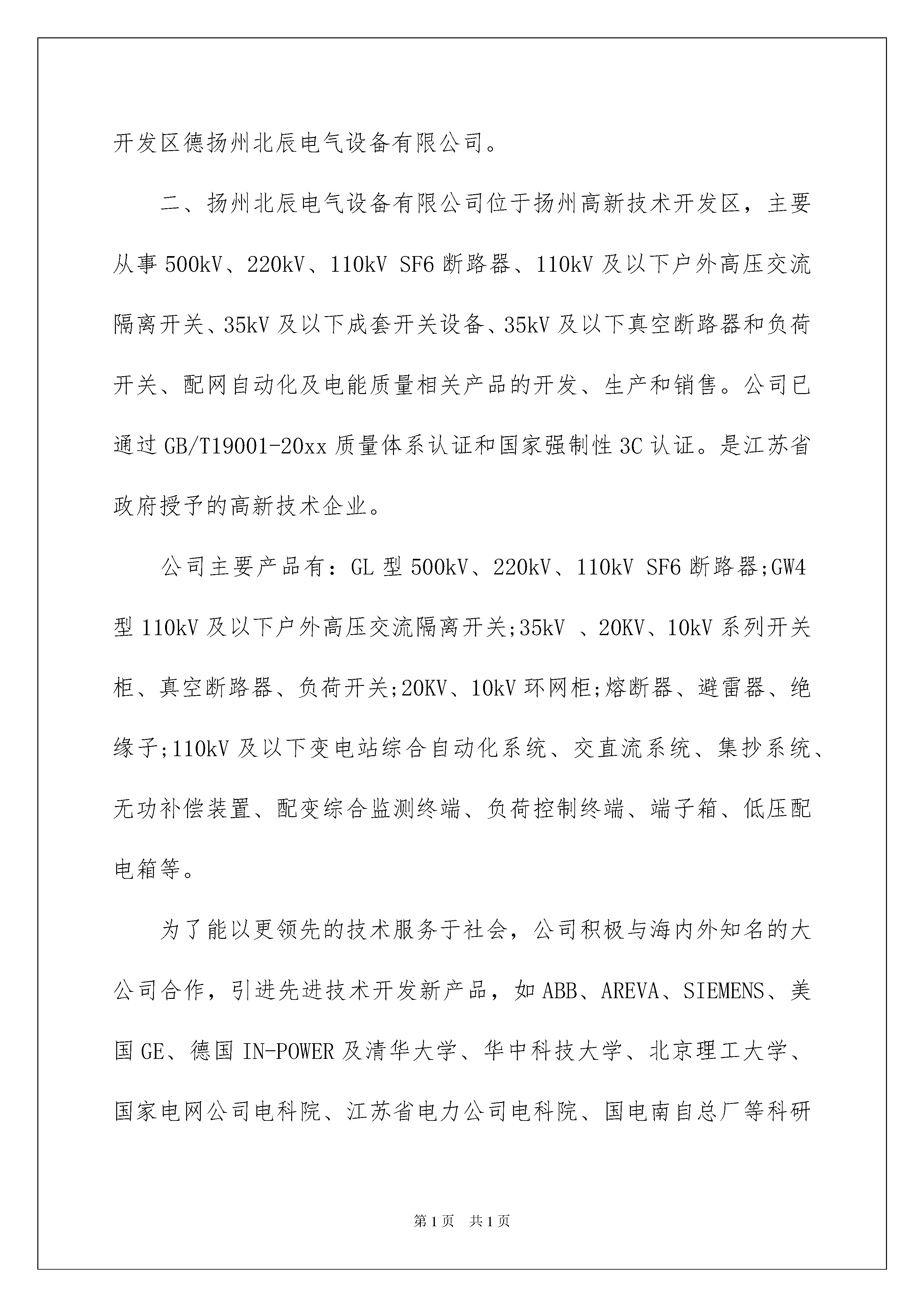

2022电气实习报告3篇电气实习报告3篇在学习、工作生活中，报告与我们愈发关系密切，其在写作上有一定的技巧。你还在对写报告感到一筹莫展吗？以下是我帮大家整理的电气实习报告3篇，仅供参考，欢迎大家阅读。电气实习报告篇1改革开放以来，高层建筑、公共设施、智能小区如雨后春笋。在此期间，电力系统与电力系统自动化技术、计算机技术、现代控制技术、网络技术和通信技术为我国经济建设发挥了重要的作用!为此，陈虹老师和曹卫老师在大一即将结束之际，带领我们参观了一些企业，让我们对自己的专业有了更感性的认识。期间我们于周一下午参观了扬州自来水四厂、周二下午参观了江都五十万变电所、周三下午参观了三星电梯有限公司和扬州北辰电气设备有限公司、周四上午参观了泰州引江河管理处高港水利工程枢纽，最后在周五的上午参观了扬州为亨热电有限公司。其中让我印象最为深刻的就是周三下午参观的位于扬州高新技术开发区德扬州北辰电气设备有限公司。二、扬州北辰电气设备有限公司位于扬州高新技术开发区，主要从事500kV、220kV、110kVSF6断路器、110kV及以下户外高压交流隔离开关、35kV及以下成套开关设备、35kV及以下真空断路器和负荷开关、配网自动化及电能质量相关产品的开发、生产和销售。公司已通过GB/T19001-20xx质量体系认证和国家强制性3C认证。是江苏省政府授予的高新技术企业。公司主要产品有：GL型500kV、220kV、110kVSF6断路器;GW4型110kV及以下户外高压交流隔离开关;35kV、20KV、10kV系列开关柜、真空断路器、负荷开关;20KV、10kV环网柜;熔断器、避雷器、绝缘子;110kV及以下变电站综合自动化系统、交直流系统、集抄系统、无功补偿装置、配变综合监测终端、负荷控制终端、端子箱、低压配电箱等。为了能以更领先的技术服务于社会，公司积极与海内外知名的大公司合作，引进先进技术开发新产品，如ABB、AREVA、SIEMENS、美国GE、德国IN-POWER及清华大学、华中科技大学、北京理工大学、国家电网公司电科院、江苏省电力公司电科院、国电南自总厂等科研单位。公司以先进的管理、一流的技术、可靠的质量、完善的服务为宗旨，热忱为广大用户服务。北辰人秉承以超前意识开发新产品，以科学管理创造新优势，以严谨作风保证高质量，以诚信态度提供高服务的企业精神，坚持以人为本、科技领先、客户至上、质量第一的方针，弘扬诚信、服务、合作共赢的企业文化理念,为电力事业作出更大贡献!1、各种高低压柜开关(1)高压开关柜高压柜的作用：高压开关柜是用于电力系统的电气柜设备。高压开关柜的作用是在电力系统进行发电、输电、配电和电能转换的过程中，进行开合、控制和保护，高压开关柜内的部件主要有高压断路器、高压隔离开关、高压负荷开关、高压操作机构等。高压开关柜的分类：高压开关柜的分类方法很多，如通过断路器安装方式可以分为移开式高压开关柜和固定式高压开关柜，或按照柜体结构的不同，分为敞开式高压开关柜、金属封闭箱式高压开关柜、金属封闭间隔式高压开关柜和金属封闭铠装式高压开关柜等。高压柜的结构：金属封闭箱式高压开关柜不具有隔离防护板，但是其外壳部分是由金属制成，为金属封闭式开关设备。金属封闭间隔式高压开关柜的安全性较好，金属封闭铠装式高压开关柜与之间的基本结构相似，区别仅在于具有一个或多个符合一定防护等级的非金属隔板。金属封闭铠装式高压开关柜是一种封闭式的开关设备它的特点是，内部主要组成部件都会被接地的金属隔板隔离。在各种高压开关柜中，金属封闭铠装式高压开关柜属于安全性能较好的一种。高压柜的组成：高压柜由柜体(由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。)和断路器二大部分组成，具有架空进出线、电缆进出线、母线联络等功能。(2)低压开关柜低压开关柜应用范围：适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业，作为输电、配电及电能转换之用。低压开关柜分类：从结构形式上分有抽出式和固定式;从连接方式上分有紧固件连接和焊接式。2、断路器(1)断路器的作用断路器是一种很基本的低压电器，断路器具有过载、短路和欠电压保护功能，有保护线路和电源的能力，一般用在负荷相对较大一点的场合。(2)断路器的分类根据所采用灭弧介质的不同，断路器包括空气断路器(俗称空气开关)、真空断路器、SF6断路器、油断路器等。民用建筑电气设计由于电压多为220~380V，断路器灭弧介质为空气，故称空气开关或断路器都对。但对于电力系统来说，就要具体对待识别了。(3)断路器的组成及工作原理断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成
