专题强化十电学实验基础

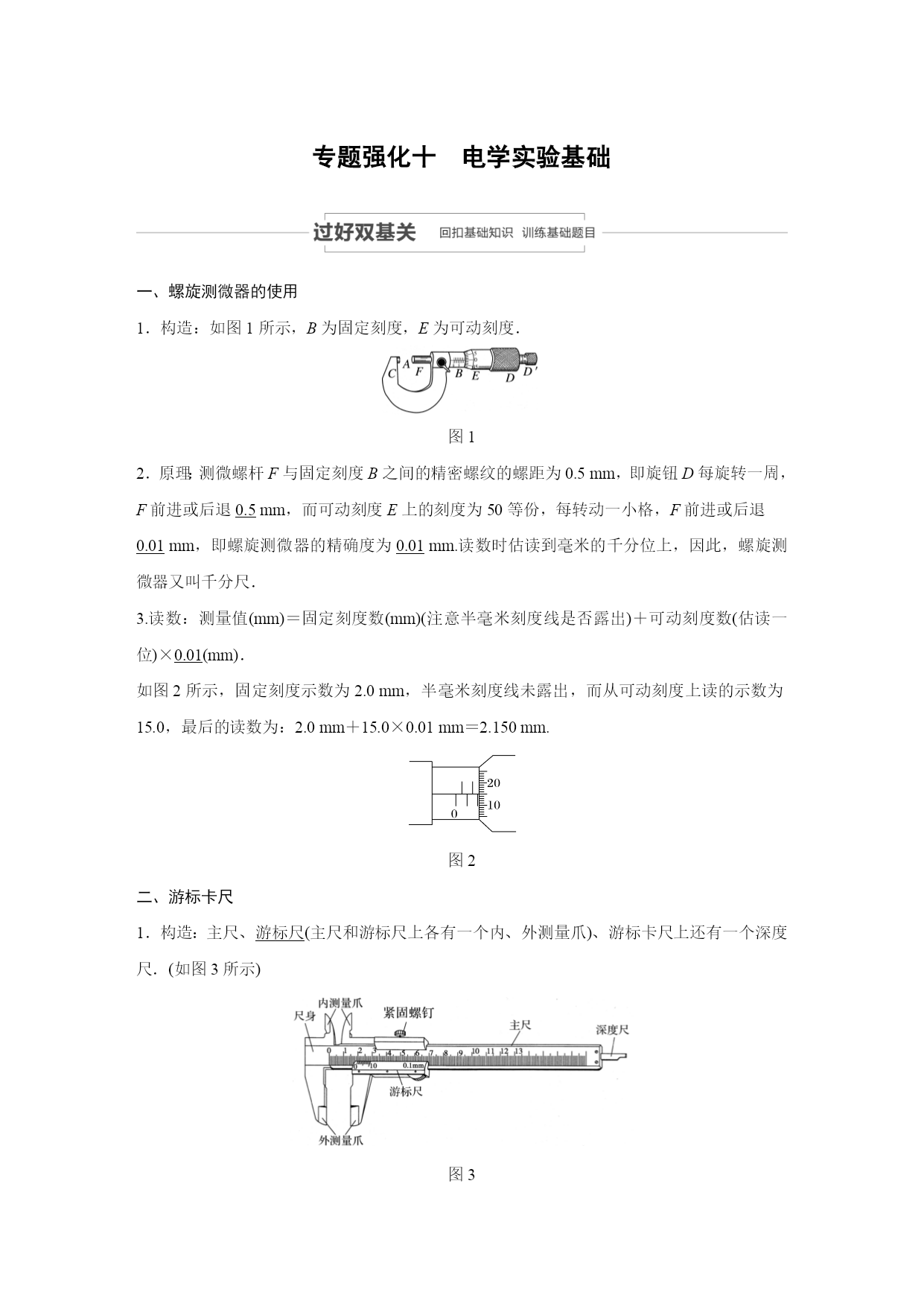

一、螺旋测微器的使用
1．构造：如图1所示，B为固定刻度，E为可动刻度．

图1
2．原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5mm，即旋钮D每旋转一周，F前进或后退0.5mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退
0.01mm，即螺旋测微器的精确度为0.01mm.读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺．
3.读数：测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)．
如图2所示，固定刻度示数为2.0mm，半毫米刻度线未露出，而从可动刻度上读的示数为15.0，最后的读数为：2.0mm＋15.0×0.01mm＝2.150mm.

图2
二、游标卡尺
1．构造：主尺、游标尺(主尺和游标尺上各有一个内、外测量爪)、游标卡尺上还有一个深度尺．(如图3所示)

图3
2．用途：测量厚度、长度、深度、内径、外径．
3．原理：利用主尺的最小分度与游标尺的最小分度的差值制成．

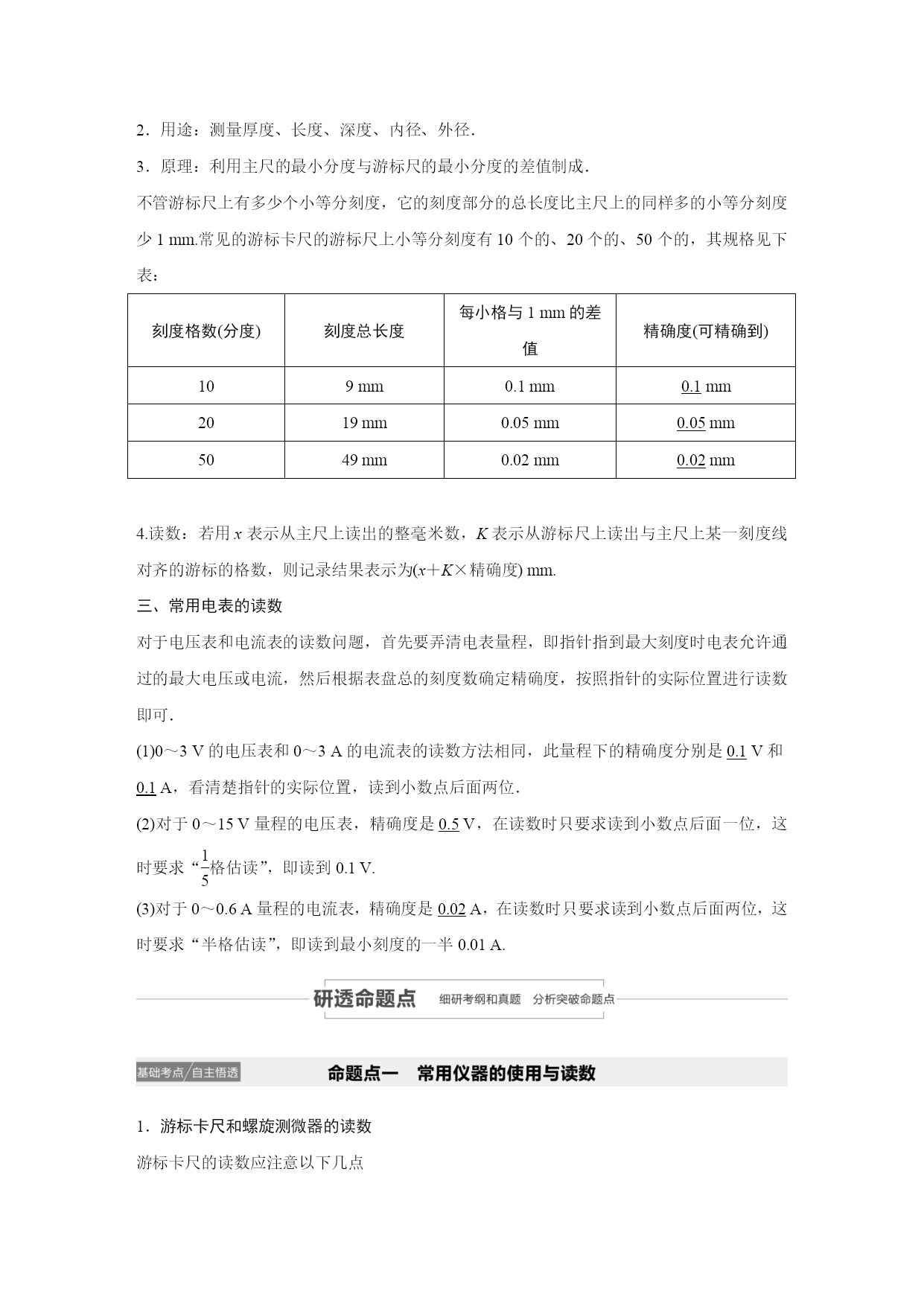

不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1mm.常见的游标卡尺的游标尺上小等分刻度有10个的、20个的、50个的，其规格见下表：
刻度格数(分度)刻度总长度每小格与1mm的差值精确度(可精确到)109mm0.1mm0.1mm2019mm0.05mm0.05mm5049mm0.02mm0.02mm
4.读数：若用x表示从主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻度线对齐的游标的格数，则记录结果表示为(x＋K×精确度)mm.
三、常用电表的读数
对于电压表和电流表的读数问题，首先要弄清电表量程，即指针指到最大刻度时电表允许通过的最大电压或电流，然后根据表盘总的刻度数确定精确度，按照指针的实际位置进行读数即可．
(1)0～3V的电压表和0～3A的电流表的读数方法相同，此量程下的精确度分别是0.1V和0.1A，看清楚指针的实际位置，读到小数点后面两位．
(2)对于0～15V量程的电压表，精确度是0.5V，在读数时只要求读到小数点后面一位，这时要求“eq\f(1,5)格估读”，即读到0.1V.
(3)对于0～0.6A量程的电流表，精确度是0.02A，在读数时只要求读到小数点后面两位，这时要求“半格估读”，即读到最小刻度的一半0.01A.

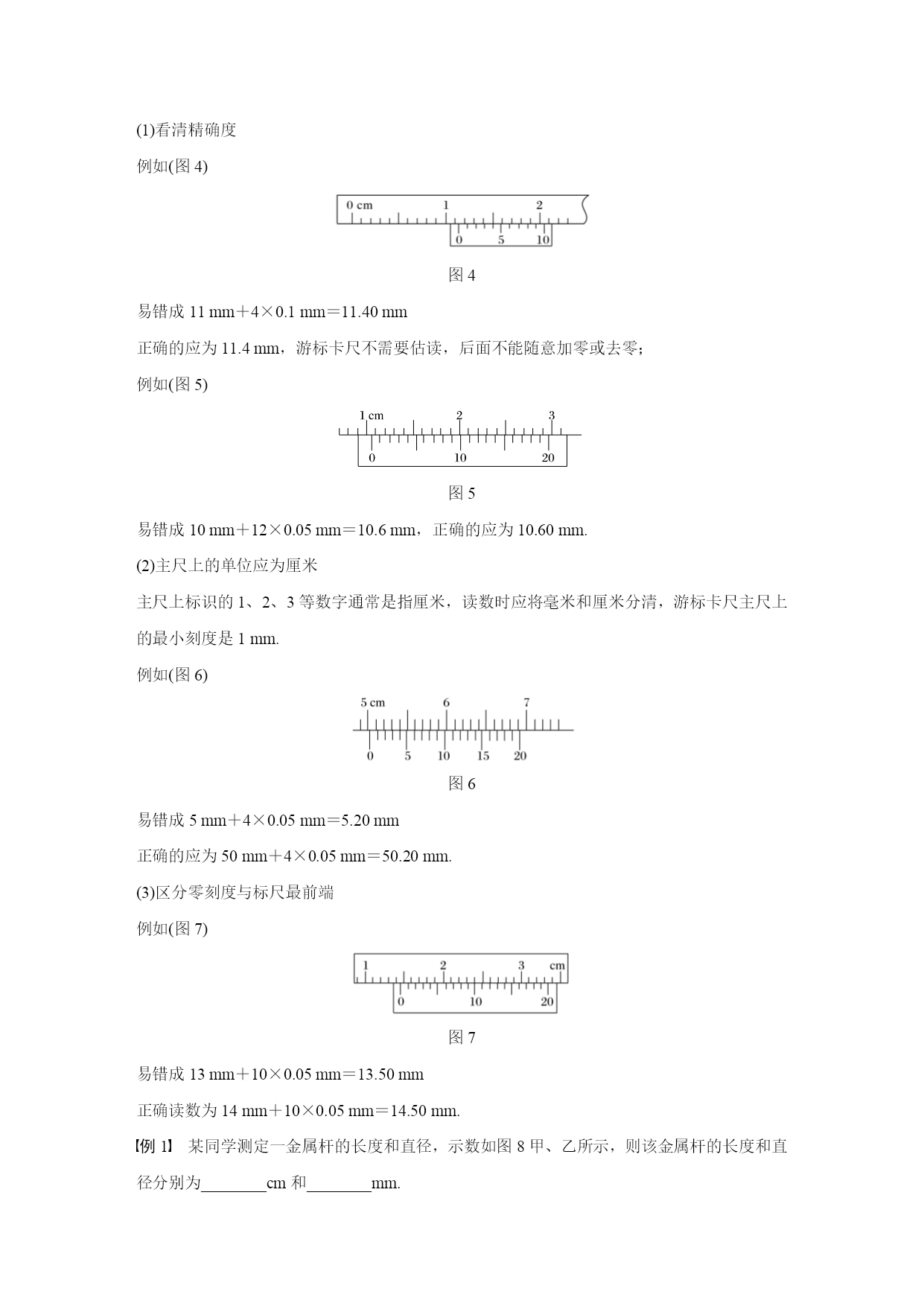

1．游标卡尺和螺旋测微器的读数
游标卡尺的读数应注意以下几点
(1)看清精确度
例如(图4)

图4
易错成11mm＋4×0.1mm＝11.40mm
正确的应为11.4mm，游标卡尺不需要估读，后面不能随意加零或去零；
例如(图5)

图5
易错成10mm＋12×0.05mm＝10.6mm，正确的应为10.60mm.
(2)主尺上的单位应为厘米
主尺上标识的1、2、3等数字通常是指厘米，读数时应将毫米和厘米分清，游标卡尺主尺上的最小刻度是1mm.
例如(图6)

图6
易错成5mm＋4×0.05mm＝5.20mm
正确的应为50mm＋4×0.05mm＝50.20mm.
(3)区分零刻度与标尺最前端
例如(图7)

图7
易错成13mm＋10×0.05mm＝13.50mm
正确读数为14mm＋10×0.05mm＝14.50mm.

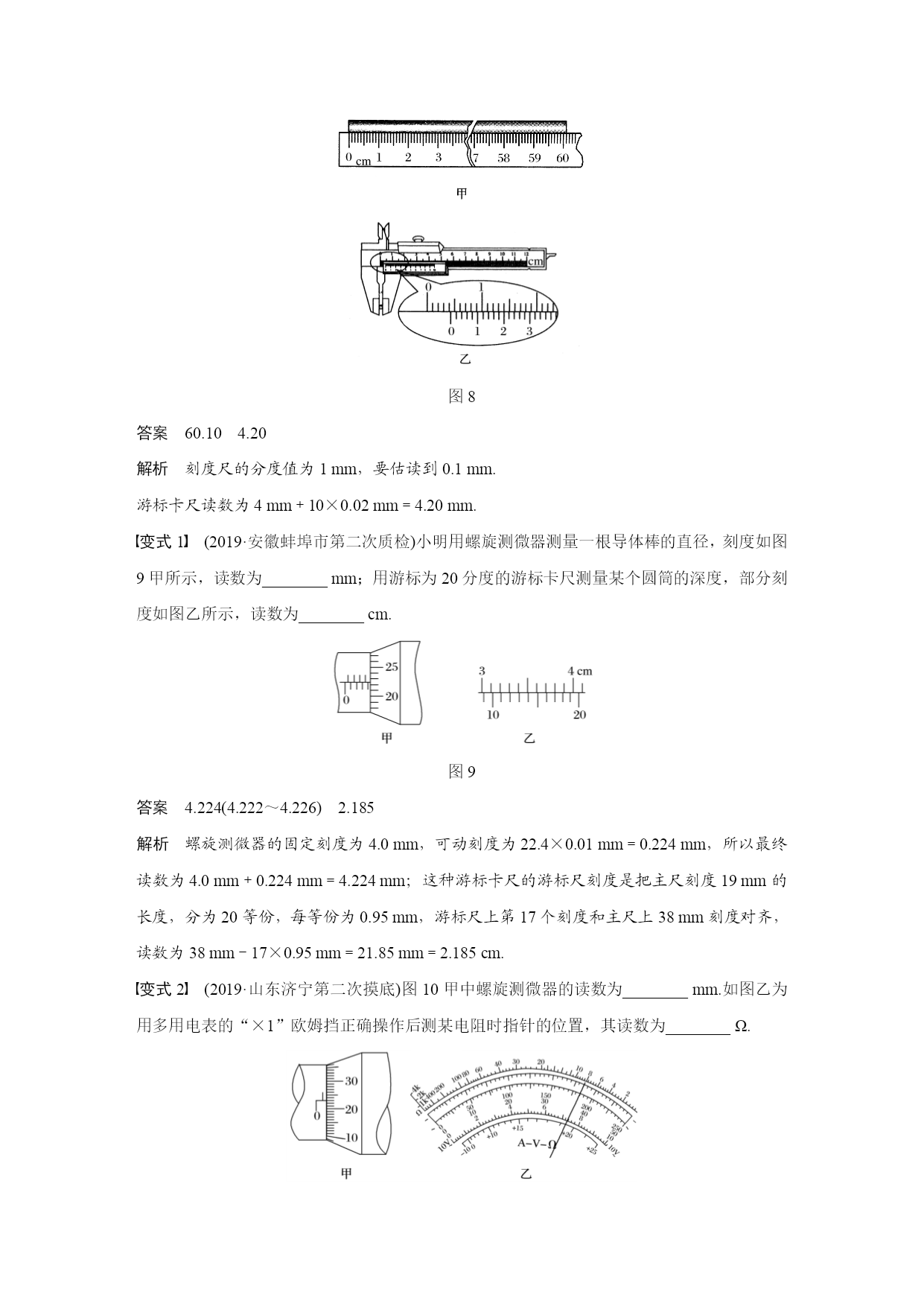

例1某同学测定一金属杆的长度和直径，示数如图8甲、乙所示，则该金属杆的长度和直径分别为________cm和________mm.

图8
答案60.104.20
解析刻度尺的分度值为1mm，要估读到0.1mm.
游标卡尺读数为4mm＋10×0.02mm＝4.20mm.
变式1(2019·安徽蚌埠市第二次质检)小明用螺旋测微器测量一根导体棒的直径，刻度如图9甲所示，读数为________mm；用游标为20分度的游标卡尺测量某个圆筒的深度，部分刻度如图乙所示，读数为________cm.

图9
答案4.224(4.222～4.226)2.185
解析螺旋测微器的固定刻度为4.0mm，可动刻度为22.4×0.01mm＝0.224mm，所以最终读数为4.0mm＋0.224mm＝4.224mm；这种游标卡尺的游标尺刻度是把主尺刻度19mm的长度，分为20等份，每等份为0.95mm，游标尺上第17个刻度和主尺上38mm刻度对齐，读数为38mm－17×0.95mm＝21.85mm＝2.185cm.

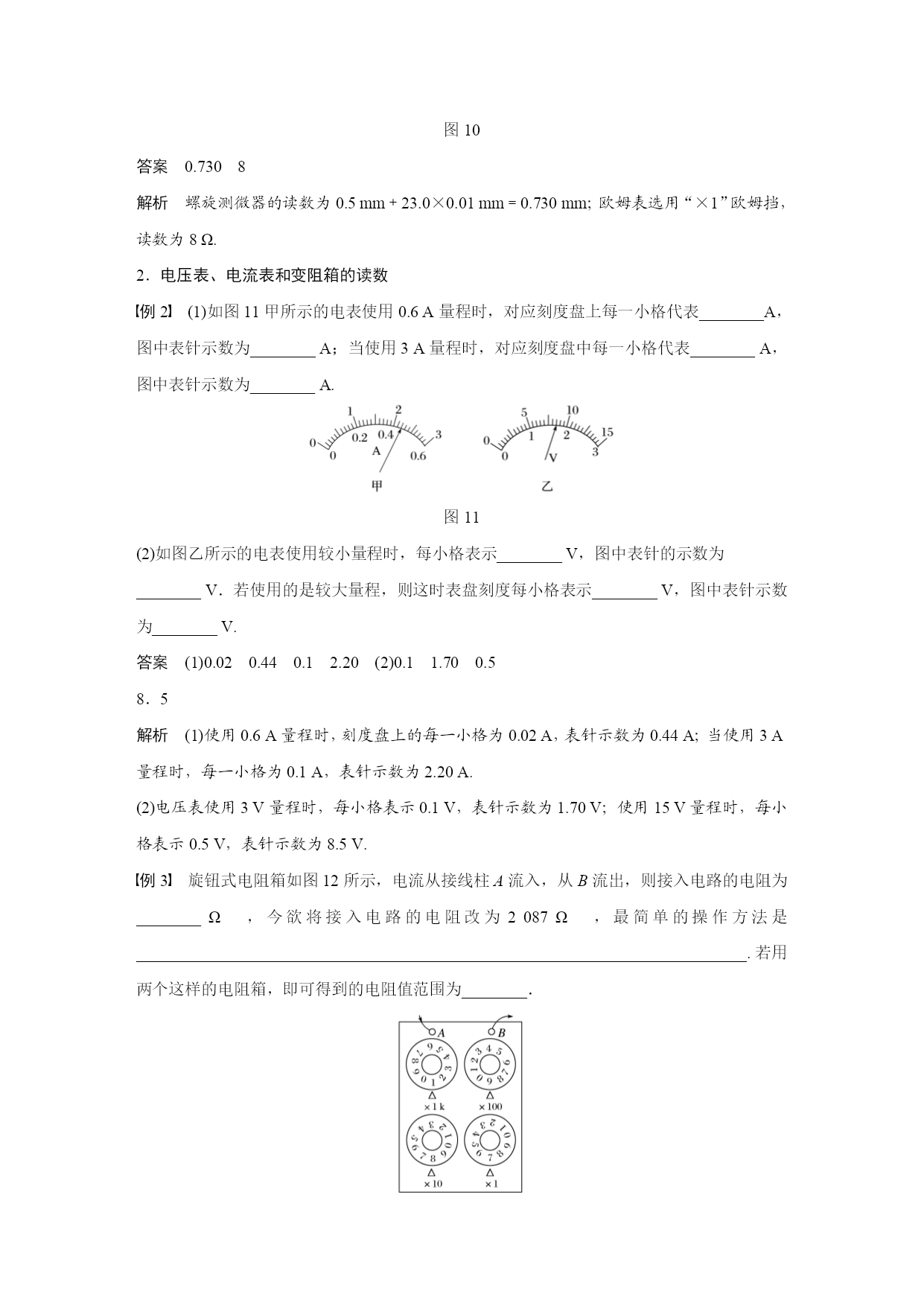

变式2(2019·山东济宁第二次摸底)图10甲中螺旋测微器的读数为________mm.如图乙为用多用电表的“×1”欧姆挡正确操作后测某电阻时指针的位置，其读数为________Ω.

图10
答案0.7308
解析螺旋测微器的读数为0.5mm＋23.0×0.01mm＝0.730mm；欧姆表选用“×1”欧姆挡，读数为8Ω.
2．电压表、电流表和变
