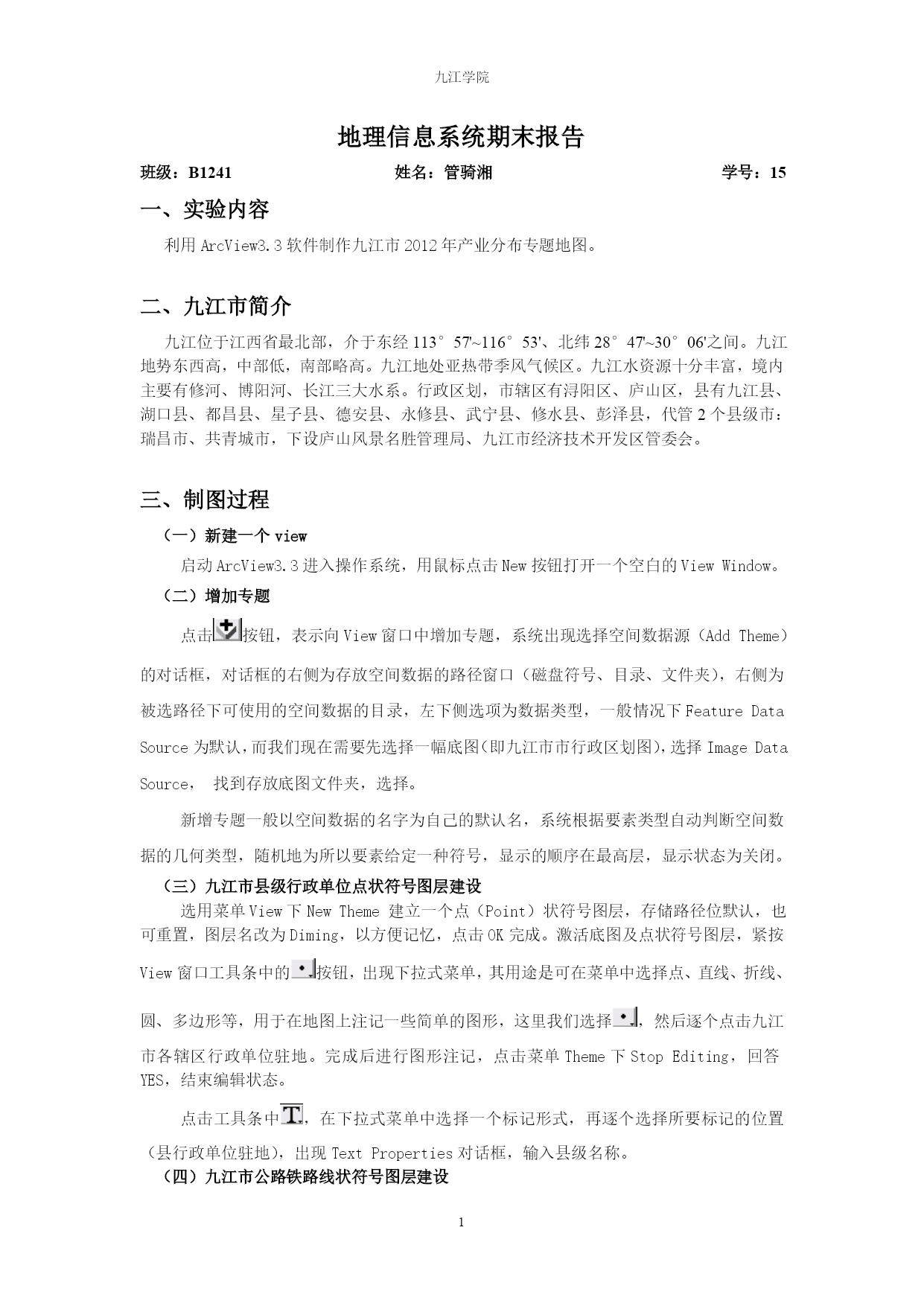

地理信息系统期末报告
班级：B1241姓名：管骑湘学号：15
一、实验内容
利用ArcView3.3软件制作九江市2012年产业分布专题地图。

二、九江市简介
九江位于江西省最北部，介于东经113°57'~116°53'、北纬28°47'~30°06'之间。九江地势东西高，中部低，南部略高。九江地处亚热带季风气候区。九江水资源十分丰富，境内主要有修河、博阳河、长江三大水系。行政区划，市辖区有浔阳区、庐山区，县有九江县、湖口县、都昌县、星子县、德安县、永修县、武宁县、修水县、彭泽县，代管2个县级市：瑞昌市、共青城市，下设庐山风景名胜管理局、九江市经济技术开发区管委会。

三、制图过程
（一）新建一个view
启动ArcView3.3进入操作系统，用鼠标点击New按钮打开一个空白的ViewWindow。
（二）增加专题
点击按钮，表示向View窗口中增加专题，系统出现选择空间数据源（AddTheme）的对话框，对话框的右侧为存放空间数据的路径窗口（磁盘符号、目录、文件夹），右侧为被选路径下可使用的空间数据的目录，左下侧选项为数据类型，一般情况下FeatureDataSource为默认，而我们现在需要先选择一幅底图（即九江市市行政区划图），选择ImageDataSource，找到存放底图文件夹，选择。
新增专题一般以空间数据的名字为自己的默认名，系统根据要素类型自动判断空间数据的几何类型，随机地为所以要素给定一种符号，显示的顺序在最高层，显示状态为关闭。
（三）九江市县级行政单位点状符号图层建设
选用菜单View下NewTheme建立一个点（Point）状符号图层，存储路径位默认，也可重置，图层名改为Diming，以方便记忆，点击OK完成。激活底图及点状符号图层，紧按View窗口工具条中的按钮，出现下拉式菜单，其用途是可在菜单中选择点、直线、折线、圆、多边形等，用于在地图上注记一些简单的图形，这里我们选择，然后逐个点击九江市各辖区行政单位驻地。完成后进行图形注记，点击菜单Theme下StopEditing，回答YES，结束编辑状态。
点击工具条中，在下拉式菜单中选择一个标记形式，再逐个选择所要标记的位置（县行政单位驻地），出现TextProperties对话框，输入县级名称。

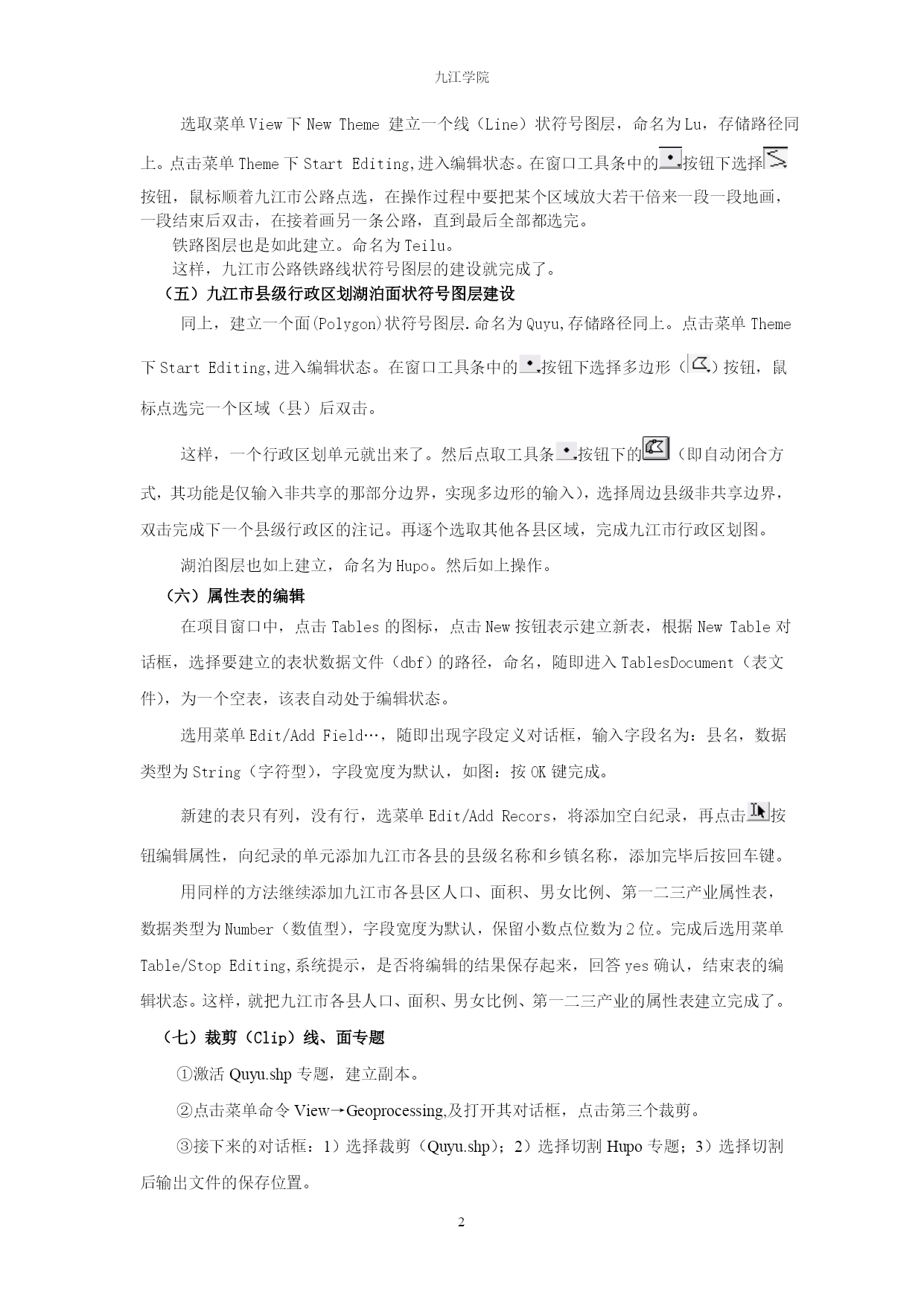

（四）九江市公路铁路线状符号图层建设
选取菜单View下NewTheme建立一个线（Line）状符号图层，命名为Lu，存储路径同上。点击菜单Theme下StartEditing,进入编辑状态。在窗口工具条中的按钮下选择按钮，鼠标顺着九江市公路点选，在操作过程中要把某个区域放大若干倍来一段一段地画，一段结束后双击，在接着画另一条公路，直到最后全部都选完。
铁路图层也是如此建立。命名为Teilu。
这样，九江市公路铁路线状符号图层的建设就完成了。
（五）九江市县级行政区划湖泊面状符号图层建设
同上，建立一个面(Polygon)状符号图层.命名为Quyu,存储路径同上。点击菜单Theme下StartEditing,进入编辑状态。在窗口工具条中的按钮下选择多边形（）按钮，鼠标点选完一个区域（县）后双击。
这样，一个行政区划单元就出来了。然后点取工具条按钮下的（即自动闭合方式，其功能是仅输入非共享的那部分边界，实现多边形的输入），选择周边县级非共享边界，双击完成下一个县级行政区的注记。再逐个选取其他各县区域，完成九江市行政区划图。
湖泊图层也如上建立，命名为Hupo。然后如上操作。
（六）属性表的编辑
在项目窗口中，点击Tables的图标，点击New按钮表示建立新表，根据NewTable对话框，选择要建立的表状数据文件（dbf）的路径，命名，随即进入TablesDocument（表文件），为一个空表，该表自动处于编辑状态。
选用菜单Edit/AddField…，随即出现字段定义对话框，输入字段名为：县名，数据类型为String（字符型），字段宽度为默认，如图：按OK键完成。
新建的表只有列，没有行，选菜单Edit/AddRecors，将添加空白纪录，再点击按钮编辑属性，向纪录的单元添加九江市各县的县级名称和乡镇名称，添加完毕后按回车键。
用同样的方法继续添加九江市各县区人口、面积、男女比例、第一二三产业属性表，数据类型为Number（数值型），字段宽度为默认，保留小数点位数为2位。完成后选用菜单Table/StopEditing,系统提示，是否将编辑的结果保存起来，回答yes确认，结束表的编辑状态。这样，就把九江市各县人口、面积、男女比例、第一二三产业的属性表建立完成了。
（七）裁剪（Clip）线、面专题
①激活Quyu.shp专题，建立副本。
②点击菜单命令View→Geoprocessing,及打开其
