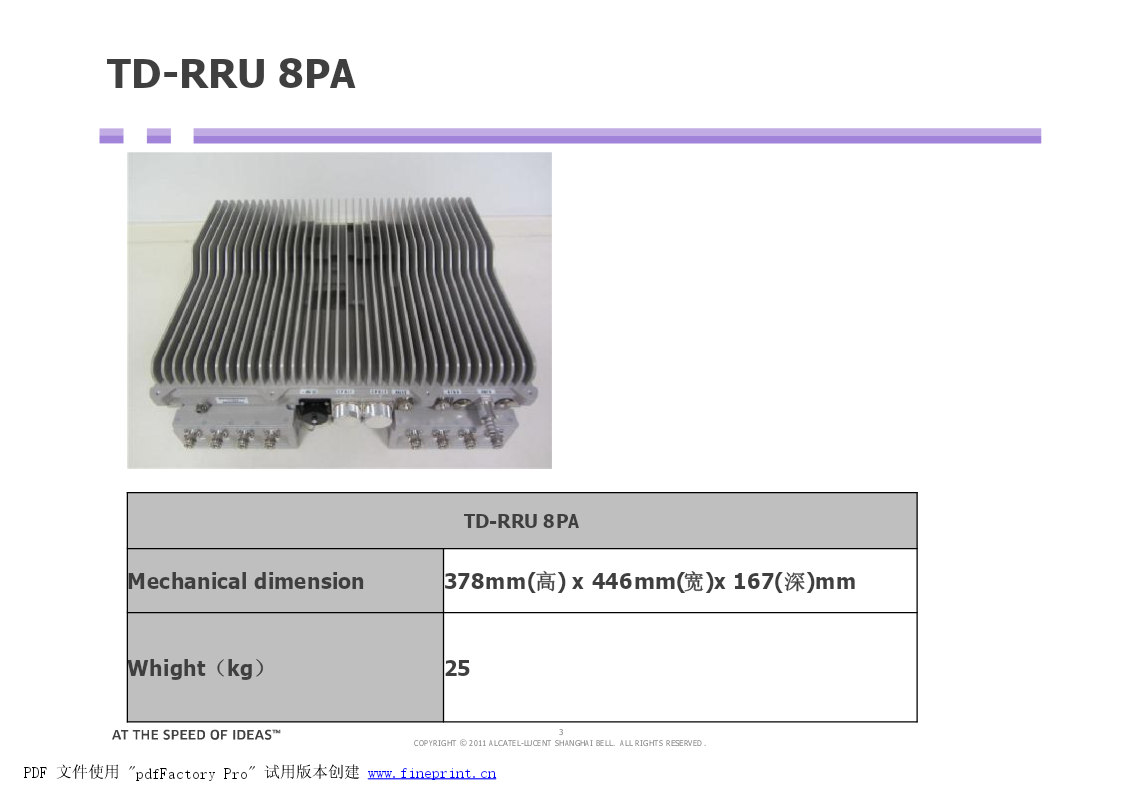

TD-RRU8PA

TD-RRU8PA

Mechanicaldimension378mm(高)x446mm(宽)x167(深)mm

Whight（kg）25

3
COPYRIGHT©2011ALCATEL-LUCENTSHANGHAIBELL.ALLRIGHTSRESERVED.

PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn

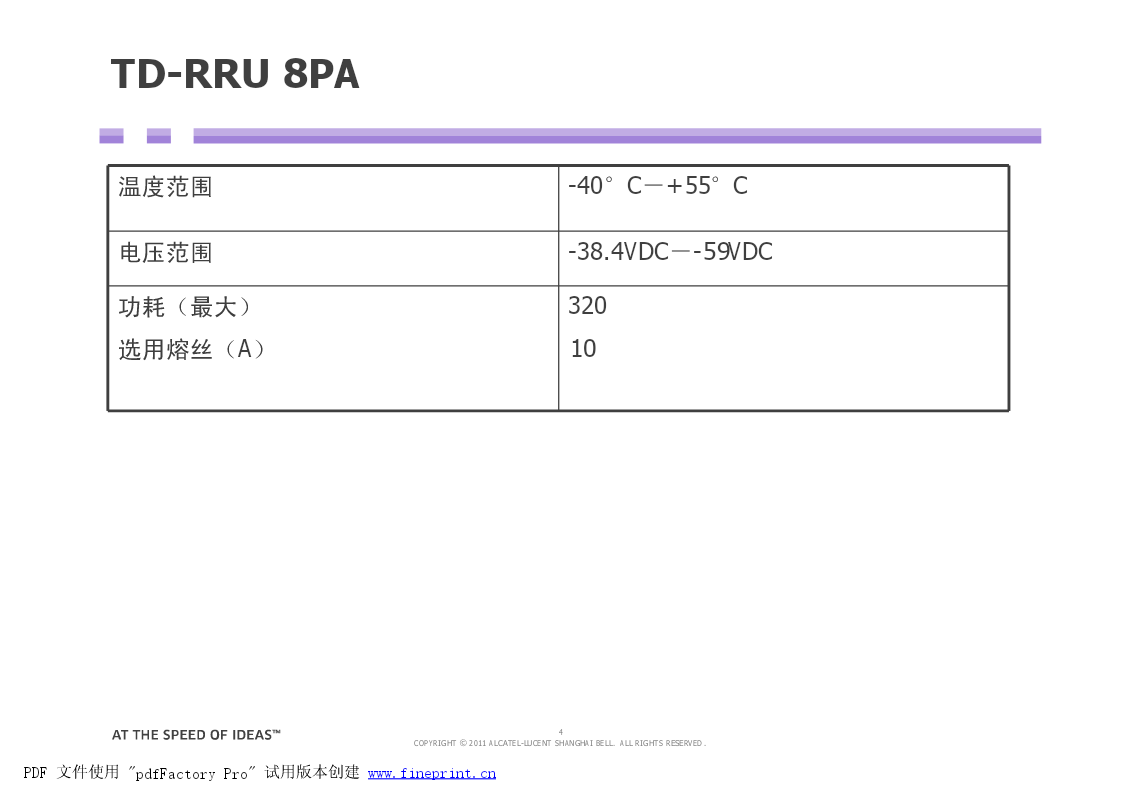

TD-RRU8PA

温度范围-40°C－+55°C

电压范围-38.4VDC－-59VDC

功耗（最大）320
选用熔丝（A）10

4
COPYRIGHT©2011ALCATEL-LUCENTSHANGHAIBELL.ALLRIGHTSRESERVED.

PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn

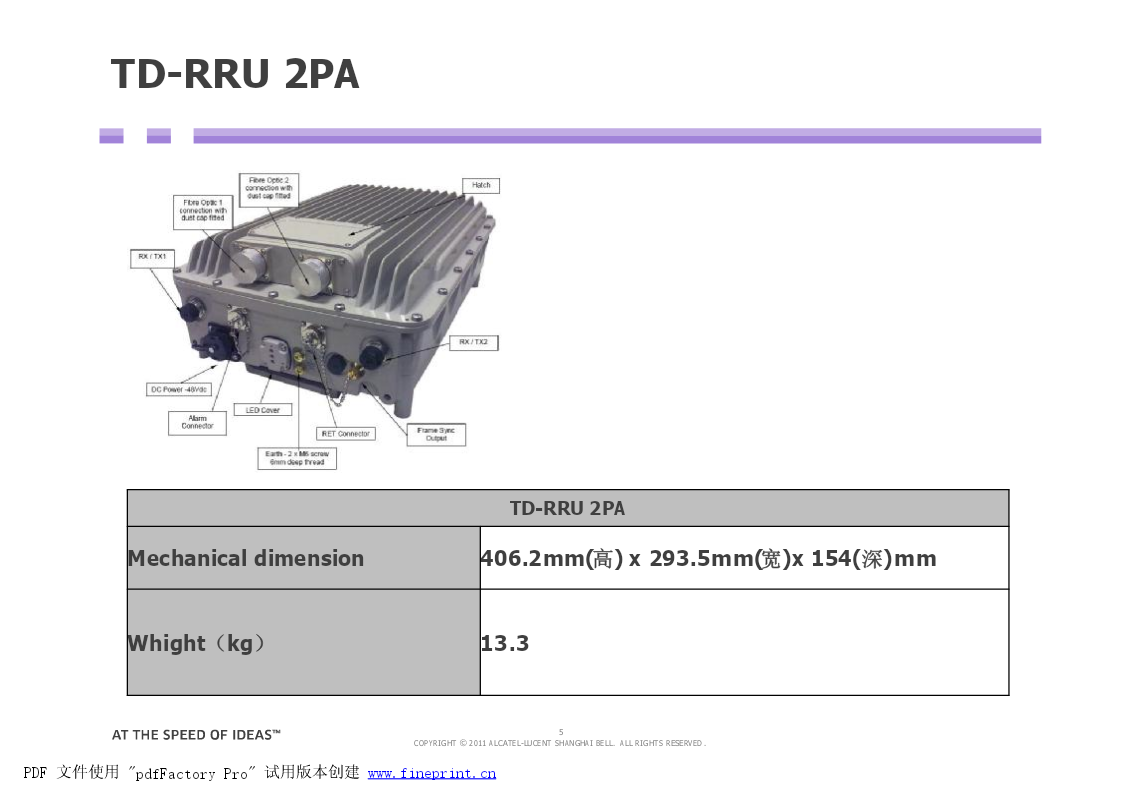

TD-RRU2PA

TD-RRU2PA

Mechanicaldimension406.2mm(高)x293.5mm(宽)x154(深)mm

Whight（kg）13.3

5
COPYRIGHT©2011ALCATEL-LUCENTSHANGHAIBELL.ALLRIGHTSRESERVED.

PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn
TD-RRU2PA

温度范围-40°C－+50°C

电压范围-38.4VDC－-59VDC

功耗（最大）320W
选用熔丝（A）10

6
COPYRIGHT©2011ALCATEL-LUCENTSHANGHAIBELL.ALLRIGHTSRESERVED.

PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn
9926BBUD2U

TD-RRU2×20W
Mechanicaldimension88.1mm(高)x300mm(宽)x482.6(深)mm

Whight（kg）11.13

7
COPYRIGHT©2011ALCATEL-LUCENTSHANGHAIBELL.ALLRIGHTSRESERVED.

PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn
9926BBUD2U

温度范围-5°C－+65°C
相对湿度8％－100％

电压范围-40.5VDC－-57VDC

功耗（最大）620（V5Fan＋eCCM＋3bCEM）
选用熔丝（A）16

8
COPYRIGHT©2011ALCATEL-LUCENTSHANGHAIBELL.ALLRIGHTSRESERVED.

PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn
目录

1产品介绍

2安装说明

3
2
3站点勘查

9
COPYRIGHT©2011ALCATEL-LUCENTSHANGHAIBELL.ALLRIGHTSRESERVED.

PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn
RRU安装方式

RRU基站安装有以下几种场景：

Ø抱杆和对墙安装；安装件不同

Ø室内和室外:
a）室外安装：标准的宏基站，要求安装遮阳罩
b）室内安装：室内分布，不要求安装遮阳罩

ØAC和DC供电：

a）AC供电需要AC/DC转换器、AC防雷箱和AC电源线（往用户侧）
b）DC供电需要DC防雷箱和DC电源线（往用户侧）

10
COPYRIGHT©2011ALCATEL-LUCENTSHANGHAIBELL.ALLRIGHTSRESERVED.

PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn
RRU的安装方式

RRU安装空间
Ø根据RRU的散热要求，在安装RRU的时候
，要注意设备的间隔距离
ØRRU的上方需要保持20cm的空间位置
ØRRU的下方需要保持50cm的空间位置
ØRRU的左、右侧需要保持20cm的空间位
置
ØRRU的正面需要保持80cm的空间位置
