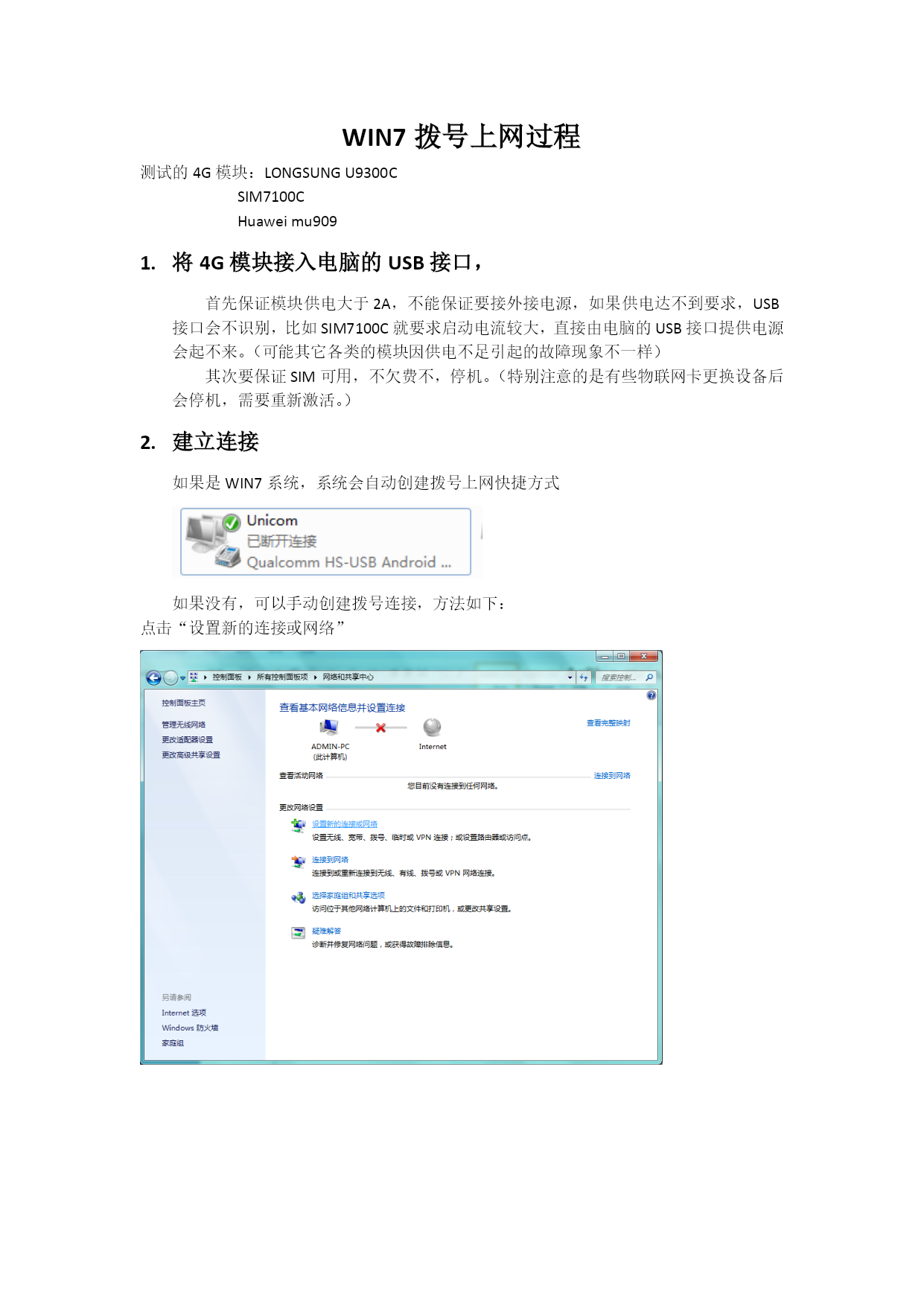

WIN7拨号上网过程
测试的4G模块：LONGSUNGU9300C
SIM7100C
Huaweimu909
将4G模块接入电脑的USB接口，
首先保证模块供电大于2A，不能保证要接外接电源，如果供电达不到要求，USB接口会不识别，比如SIM7100C就要求启动电流较大，直接由电脑的USB接口提供电源会起不来。（可能其它各类的模块因供电不足引起的故障现象不一样）
其次要保证SIM可用，不欠费不，停机。（特别注意的是有些物联网卡更换设备后会停机，需要重新激活。）
建立连接
如果是WIN7系统，系统会自动创建拨号上网快捷方式

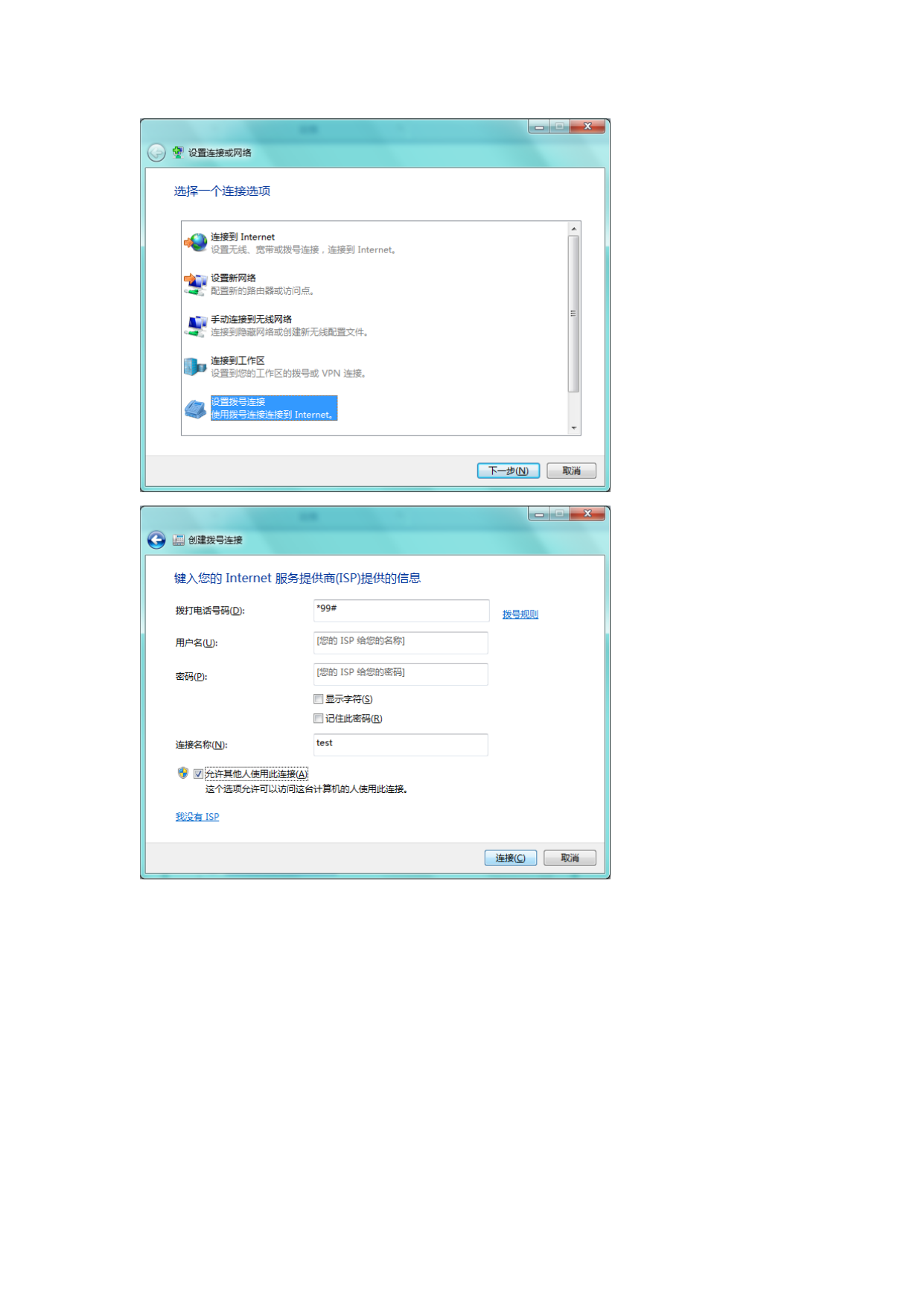

如果没有，可以手动创建拨号连接，方法如下：
点击“设置新的连接或网络”

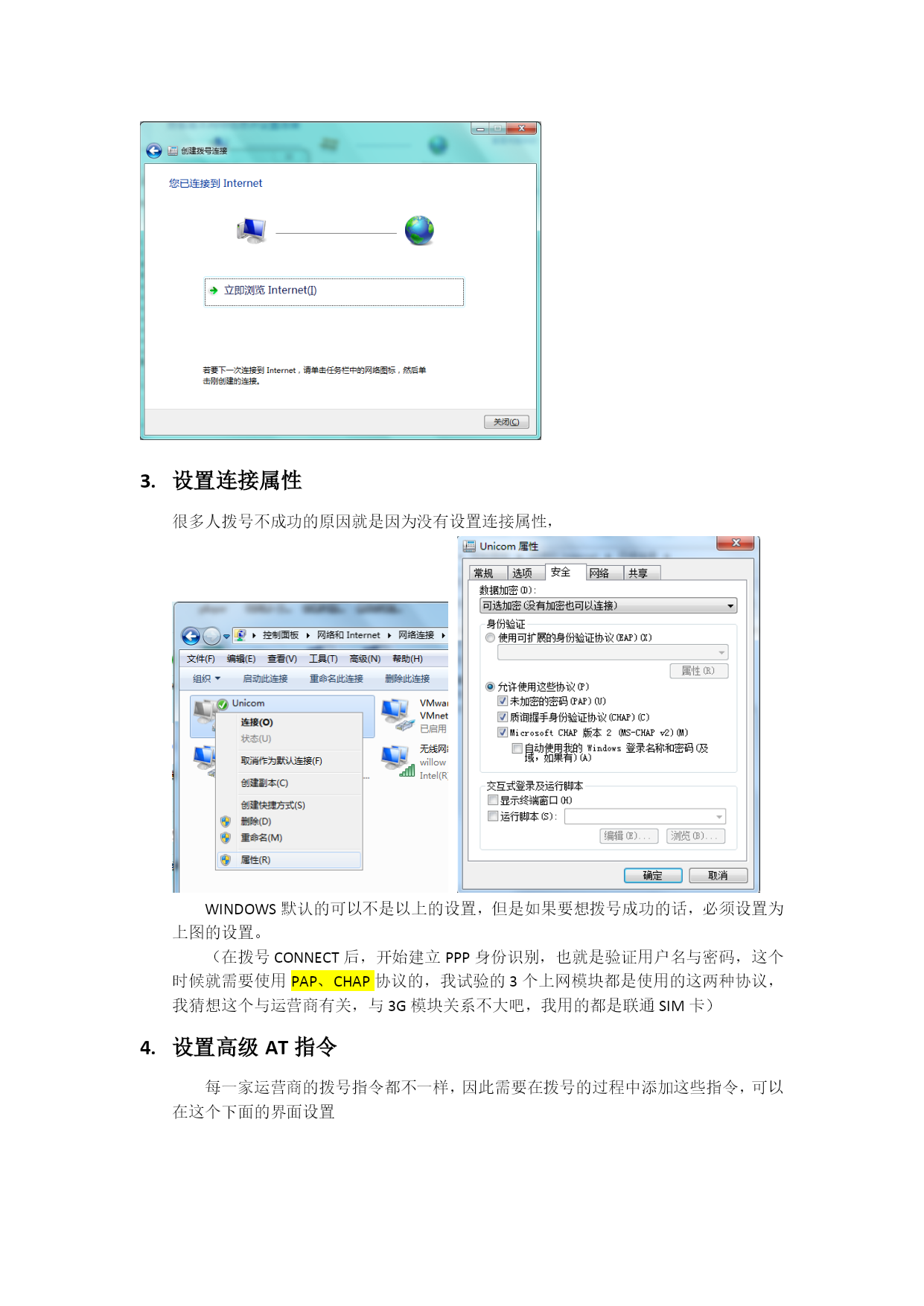

设置连接属性
很多人拨号不成功的原因就是因为没有设置连接属性，

WINDOWS默认的可以不是以上的设置，但是如果要想拨号成功的话，必须设置为上图的设置。
（在拨号CONNECT后，开始建立PPP身份识别，也就是验证用户名与密码，这个时候就需要使用PAP、CHAP协议的，我试验的3个上网模块都是使用的这两种协议，我猜想这个与运营商有关，与3G模块关系不大吧，我用的都是联通SIM卡）

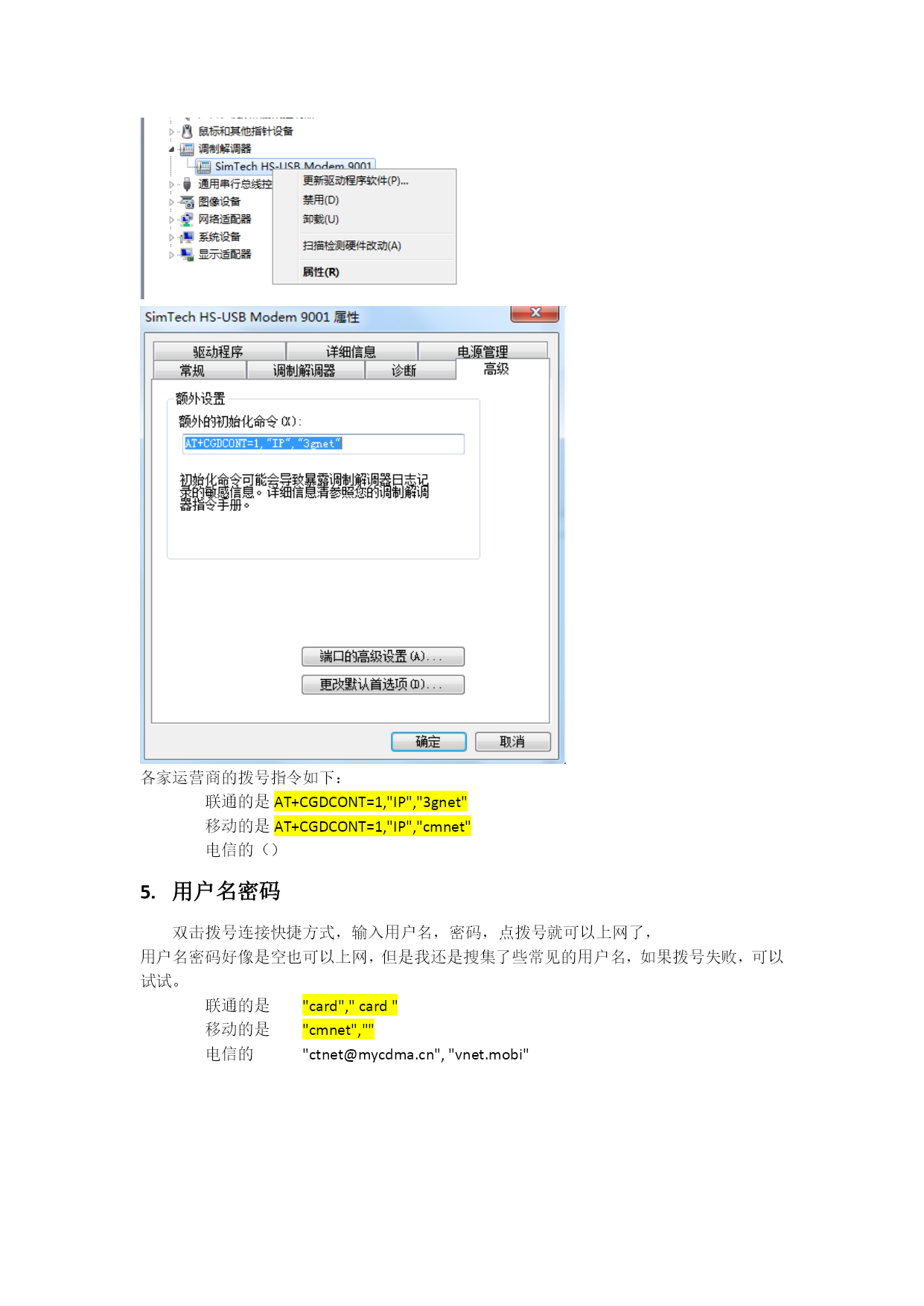

设置高级AT指令
每一家运营商的拨号指令都不一样，因此需要在拨号的过程中添加这些指令，可以在这个下面的界面设置

各家运营商的拨号指令如下：
联通的是AT+CGDCONT=1,"IP","3gnet"
移动的是AT+CGDCONT=1,"IP","cmnet"
电信的（）
用户名密码
双击拨号连接快捷方式，输入用户名，密码，点拨号就可以上网了，
用户名密码好像是空也可以上网，但是我还是搜集了些常见的用户名，如果拨号失败，可以试试。
联通的是 "card","card"
移动的是 "cmnet",""
电信的 "[e-mail]","vnet.mobi"

一切就绪之后就可以连接上网了！！

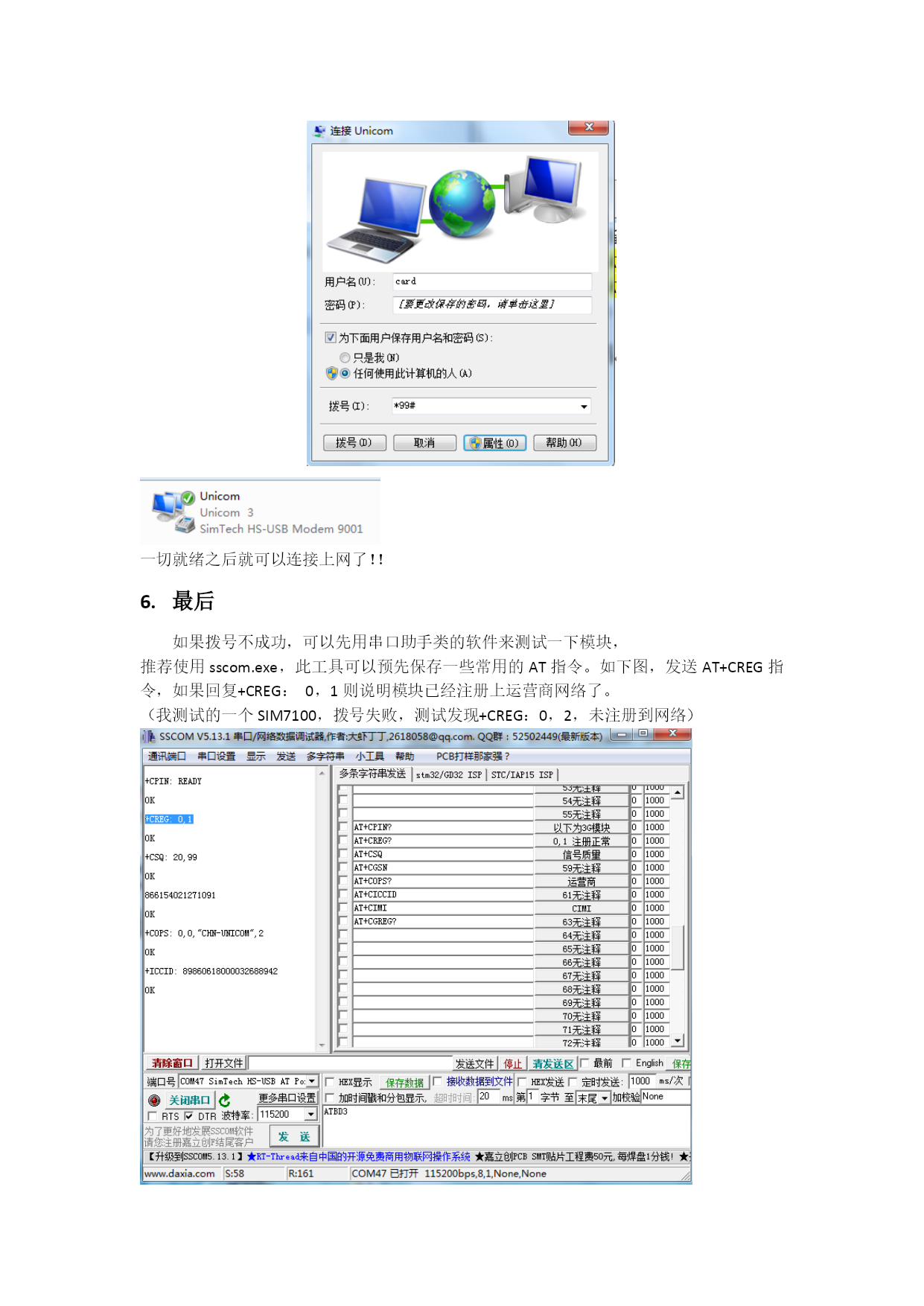

最后
如果拨号不成功，可以先用串口助手类的软件来测试一下模块，
推荐使用sscom.exe，此工具可以预先保存一些常用的AT指令。如下图，发送AT+CREG指令，如果回复+CREG：0，1则说明模块已经注册上运营商网络了。
（我测试的一个SIM7100，拨号失败，测试发现+CREG：0，2，未注册到网络）

最最后
现在的4G上网卡还用一个虚拟无线网卡的功能，在BUSHOND可以看到一个WWAN的接口，WIN7系统下会自动创建一个网卡的快捷方式，

在我拨号的过程中，这个无线网卡会自动连接到虚拟WIFI网络，这也会造成拨号上网失败，这时会提示NOCARRIER(无载波)，只有把此网络手动断开后，就会拨号成功了！！

附：
AT+CREG
如果输入AT+CREG?<CR>
则返回+CREG:<mode>,<stat>[,<lac>,<ci>]
注:<mode>的值共有三个选项,分别是0or1or2,
其中0代表关闭网络注册结果码,
1代表当网络注册状态改变时激活网络注册结果码,
2代表激活网络注册结果码同时显示区域和小区信息.
<stat>的返回值共有三个,分别是0,1,2,3,4,5,其中
0代表没有注册网络同时模块没有找到运营商,
1代注册到了本地网络,
2代表找到运营商但没有注册网络,
3代表注册被拒绝,
4代表未知的数据,
5代表注册在漫游状态.
