灯具培训资料417.ppt

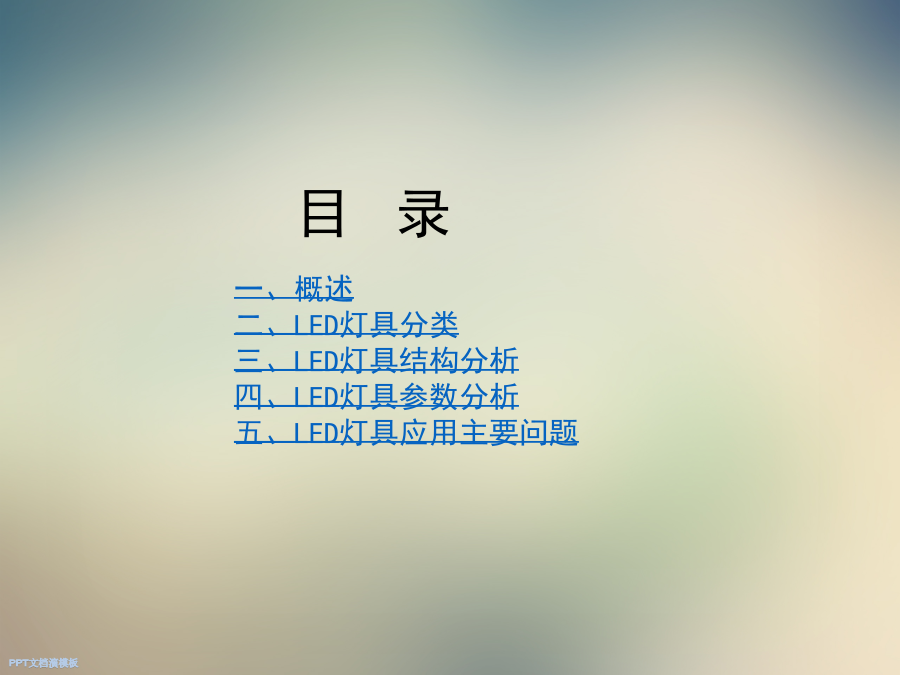

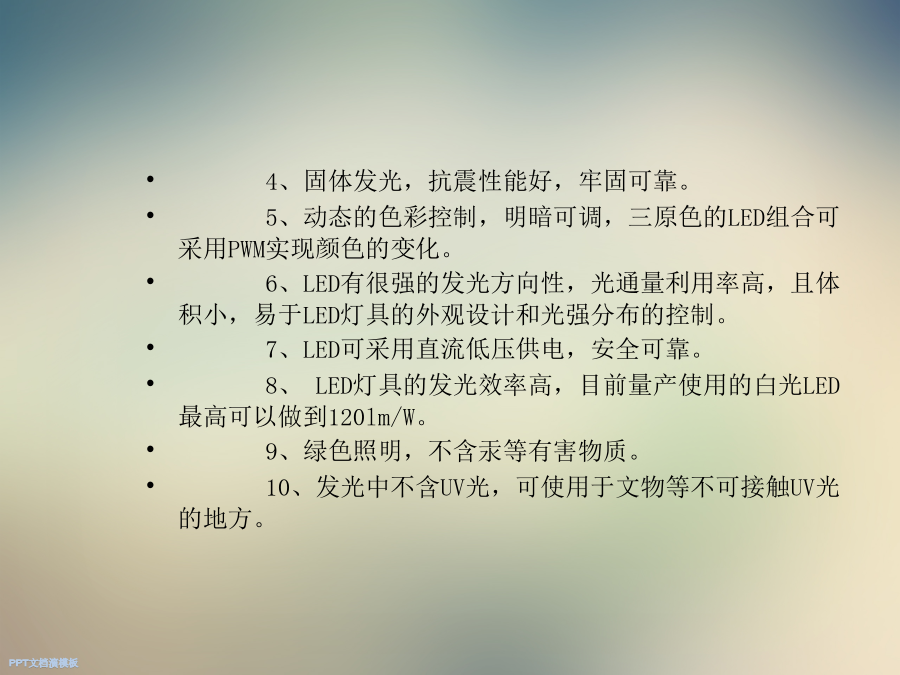

04十一月2024目录一、概述二、LED灯具分类三、LED灯具结构分析四、LED灯具参数分析五、LED灯具应用主要问题一、概述4、固体发光，抗震性能好，牢固可靠。
5、动态的色彩控制，明暗可调，三原色的LED组合可采用PWM实现颜色的变化。
6、LED有很强的发光方向性，光通量利用率高，且体积小，易于LED灯具的外观设计和光强分布的控制。
7、LED可采用直流低压供电，安全可靠。
8、LED灯具的发光效率高，目前量产使用的白光LED最高可以做到120lm/W。
9、绿色照明，不含汞等有害物质。
10、发光中不含UV光，可使用于文物等不可接触UV光的地方。
LED灯具劣势：
1：LED灯具造价高
一套LED灯具的价格是一套节能灯具的十倍甚至几十倍。
2：大功率LED光效低
3W以上大功率LED出光效率低于高压钠灯等，LED的节能只能相对于50W以内灯具而言。在50W以上高亮度照明上远不如高压钠灯。
3：LED发热量大
特别是大功率灯具，发热量大导致LED灯具对散热器件的要求更为严格，相应增加了LED灯具的体积。降低了大功率灯具的灵巧性。LED灯具与传统灯具对比二、LED灯具分类线性轮廓灯
LED轮廓灯包括护栏灯、灯条、灯带、数码管等等，主要用来勾勒建筑或是其他物的外观，在夜间体现建筑的层次感和立体感，是早年建筑最主要的亮化手段。灯体外罩一般为塑料材质，能防紫外线、抗氧化；常用直径规格一般有ф30mm、ф50、ф80、ф100、ф110等，颜色一般有奶白和透明有纹两种，长度一般有500mm、800、1000、1200、1500等，一般是按工程的需要定做。其内置的LED颗粒类型一般均为小功率颗粒，数量一般有99、108、144粒等；LED轮廓灯通过控制，可以实现渐变、跳变、色彩闪烁、随机闪烁、渐变交替、追逐、扫描等流动效果，还可以组合成屏，实现文字、图案的变化效果，目前，LED轮廓灯广泛应用于建筑轮廓、立交桥、河道、花园、灯柱等场合，成为了装饰城市环境的理想选择。
投光灯
LED投光灯包括投射灯、射灯、泛光灯、洗墙灯等等，主要利用LED定向发光的光源特性，用于建筑装饰照明、古建泛光照明、雕塑等艺术小品照明、文物特殊照明等。可通过DMX信号控制实现智能灯光变化，具有丰富的色彩表现力。
常用的LED投光灯基本上是选用1W大功率LED管（小功率亮度不够），也有少数公司因为散热技术处理得好，而选用了3W甚至更高功率的LED管，因散热问题，大功率投光灯应用不广，但随技术的发展，这一问题也将解决。
LED投光灯主要应用场合有：单体建筑、历史建筑群外墙照明；大楼内外照明、室内局部照明；绿化景观照明、广告牌照明；医疗、文化等专门设施照明；酒吧、舞厅等娱乐场所气氛照明等。

点光源
LED点光源是最常见的装饰灯具之一，因其体积小巧，安装方式多样，色彩表现形式多样，可应用于大部分照明项目。
常见外形有：圆形、方形、长方形。发光面一般为透明塑料、非透明塑料、透明玻璃、磨砂玻璃、棱角塑料（玻璃）等。主要使用的颗粒类型为小功率颗粒，目的是减少散热所需体积，增加灵活性。
LED点光源主要应用场合有：单体建筑、历史建筑群外墙装饰点缀；室内装饰照明；广告箱内透；医疗、文化等专门设施照明；酒吧、舞厅等娱乐场所气氛照明等。

地埋灯
LED埋地灯又叫LED地埋灯等，在外形上有方的也有圆的，主要是埋于地面，用来做装饰或指示照明之用，还有的用来洗墙或是照树，其应用有相当大的灵活性。
埋地灯结构相比其他灯具要多一个预埋件，便于安装。埋地灯因主要用于指示及装饰，故使用的颗粒大多为小功率颗粒。部分泛光洗墙地埋灯使用1W大功率颗粒。
LED埋地灯主要应用场合有：广泛用于商场、停车场、绿化带、公园旅游景点等场所。

水底灯
LED水底灯又叫LED水下灯、泳池灯等等，主要是用于水
景区域装饰照明的LED照明产品，也可以用来照亮喷泉或是
照树，其应用同样有着相当大的灵活性。
LED埋地灯主要应用场合有：喷泉、水景雕塑、瀑布、
泳池、河道等场所。

庭院灯
LED庭院灯（路灯）,是以LED作为光源的用在小区道路或是城市次干道、支路等的道路照明灯具。LED庭院灯（路灯）在道路照明中的应用并不算多，这除了有价格因素之外，还因为其亮度和稳定性无法达到道路照明的的要求。
因为大功率LED灯需要配置一个散热装置，故而大多数的LED庭院灯（路灯）都不能就用传统的庭院灯（路灯）外壳，这也使得LED庭院灯（路灯）在款式上显得更加新颖时尚，LED庭院灯一般是选用白色光，目前，LED庭院灯（路灯）的杆高一般在3-10米之间，4-6米居多，庭院灯常用的功率有10W、12W、18W等，路灯常用功率有50W、120W等，在实际的工程中，LED庭院灯往往与太阳能电池配合使用，称之为太阳能LED庭院灯（路灯），这也
