NFC 数字协议论坛认证一致性测试系统-Felix.pdf

1

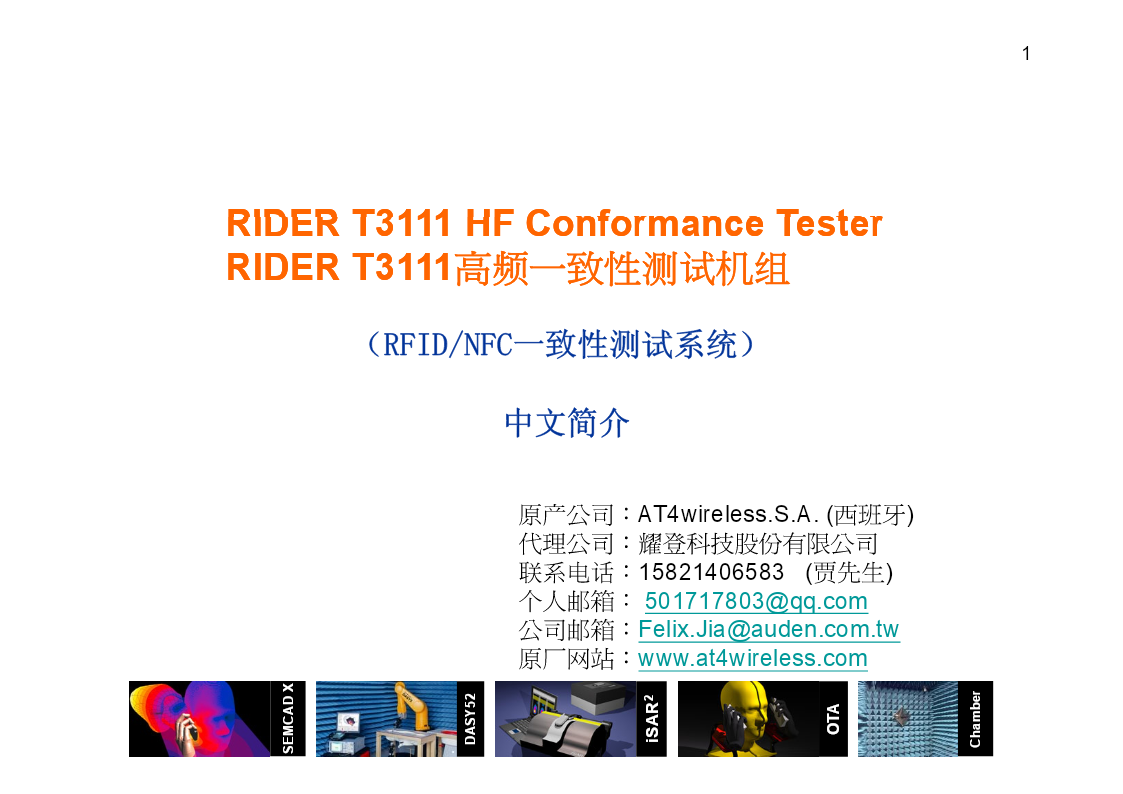

RIDERT3111HFConformanceTester
RIDERT3111高频一致性测试机组

（RFID/NFC一致性测试系统）

中文简介

原产公司：AT4wireless.S.A.(西班牙)
代理公司：耀登科技股份有限公司
联系电话：[phone](贾先生)
个人邮箱：[e-mail]
公司邮箱：[e-mail]
原厂网站：www.at4wireless.com
2
OTA
iSAR
DASY52
Chamber
SEMCADX
2

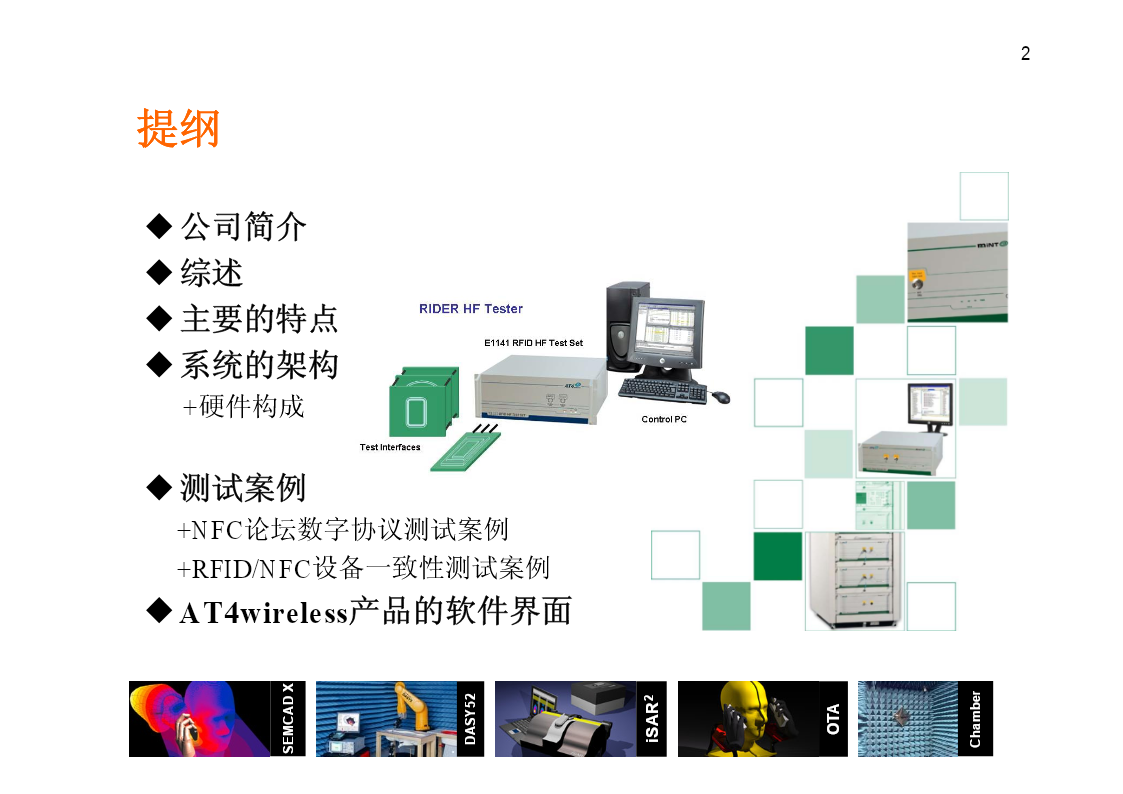

提纲

‹公司简介
‹综述
‹主要的特点
‹系统的架构
+硬件构成

‹测试案例
+NFC论坛数字协议测试案例
+RFID/NFC设备一致性测试案例
‹AT4wireless产品的软件界面
2
OTA
iSAR
DASY52
Chamber
SEMCADX
3

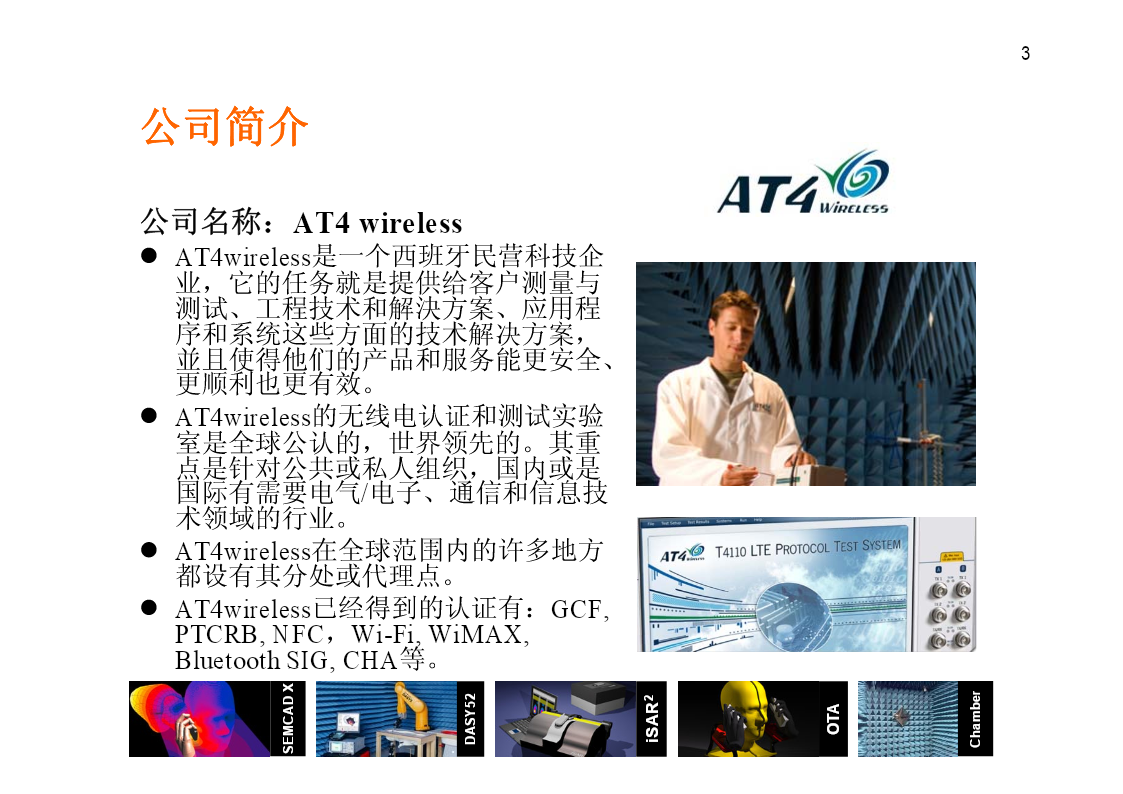

公司简介

公司名称：AT4wireless
zAT4wireless是一个西班牙民营科技企
业，它的任务就是提供给客户测量与
测试、工程技术和解決方案、应用程
序和系统这些方面的技术解决方案，
並且使得他们的产品和服务能更安全、
更顺利也更有效。
zAT4wireless的无线电认证和测试实验
室是全球公认的，世界领先的。其重
点是针对公共或私人组织，国内或是
国际有需要电气/电子、通信和信息技
术领域的行业。
zAT4wireless在全球范围内的许多地方
都设有其分处或代理点。
zAT4wireless已经得到的认证有：GCF,
PTCRB,NFC，Wi-Fi,WiMAX,
BluetoothSIG,CHA等。
2
OTA
iSAR
DASY52
Chamber
SEMCADX
4

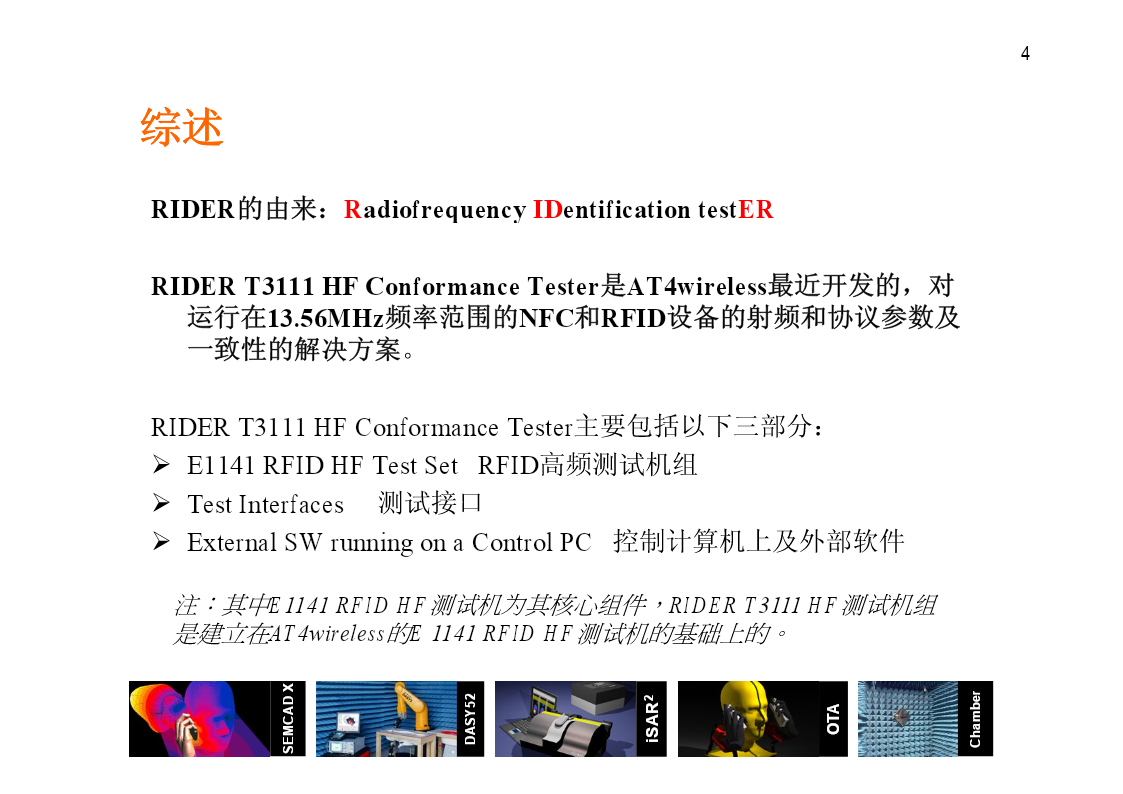

综述

RIDER的由来：RadiofrequencyIDentificationtestER

RIDERT3111HFConformanceTester是AT4wireless最近开发的，对
运行在13.56MHz频率范围的NFC和RFID设备的射频和协议参数及
一致性的解决方案。

RIDERT3111HFConformanceTester主要包括以下三部分：
¾E1141RFIDHFTestSetRFID高频测试机组
¾TestInterfaces测试接口
¾ExternalSWrunningonaControlPC控制计算机上及外部软件

注：其中E1141RFIDHF测试机为其核心组件，RIDERT3111HF测试机组
是建立在AT4wireless的E1141RFIDHF测试机的基础上的。
2
OTA
iSAR
DASY52
Chamber
SEMCADX
5

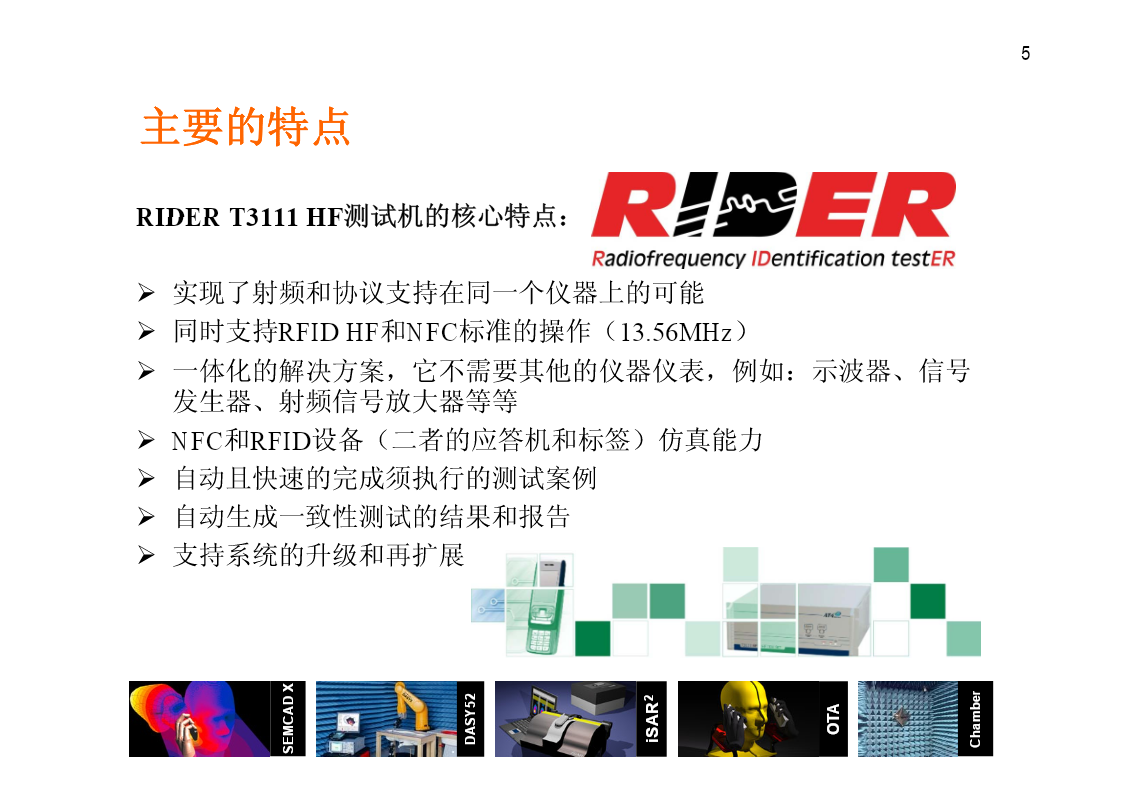

主要的特点

RIDERT3111HF测试机的核心特点：

¾实现了射频和协议支持在同一个仪器上的可能
¾同时支持RFIDHF和NFC标准的操作（13.56MHz）
¾一体化的解决方案，它不需要其他的仪器仪表，例如：示波器、信号
发生器、射频信号放大器等等
¾NFC和RFID设备（二者的应答机和标签）仿真能力
¾自动且快速的完成须执行的测试案例
¾自动生成一致性测试的结果和报告
¾支持系统的升级和再扩展
2
OTA
iSAR
DASY52
Chamber
SEMCADX
硬件组成
电源部分

TX放数字
大计算
处理
器射频机连
部分
部分接部
分
RXFPGA

测试接口控制计算机
E1141RFIDHF测试机组
2
OTA
iSAR
DASY52
Chamber
SEMCADX
硬件各部分的作用

¾E1141RFIDHFTestSet是十分重要的组成部分，有以下功能：
9采集和处理来自EUT(被测设备)的信息以便进一步的分析
9作为一个信号发送单元(编码和调制必要的命令并送到了EUT)
9解调制和解读EUT的回复
9执行和处理必要的测量并且把获得的结果和对应的标准作比较
¾测试接口的硬件部分根据测试的类型以及量测参数的类型和被测试设
备（DUT）是一一对应的。也就是说，射频或者协议，它们的测试接
口可以是根据ISO10373-6或是ISO10373-7建议的，也可以是
AT4wireless为问答机设备和标签测试研发的测试程序集或TCS（测试
线圈）
¾应用软件是被安装在控制计算机上的，它将会包含AT4wireless的测试
管理软件和需要的一致性测试套件

27
OTA
iSAR
DASY52
Chamber
SEMCADX
系统软件

‹RIDERT3111HF测试系统的软件管理主要包含以下几点：

¾测试项目版本
¾结果分析
¾报表的生成
¾用户原表

适用方向：
9一致性测试实验室（室内独立的）
9研发实验室
9政府行政机购（通信部,调整者等）

28
OTA
iSAR
