摘要
随着互联网的发展，国内的网吧行业发展非常迅速。网吧聊天、看新闻、互动学习、玩网络游戏等等已成为现代中国人特别是青年一代社交和娱乐的一种形式。对于互联网有很大的需求：看新闻、使用免费信箱、利用网络资源、网上聊天、网上游戏、使用免费个人主页等。目前，网吧所提供的服务，全部与网络有关。随着网络技术的发展，网吧提供了更强大的网络服务。

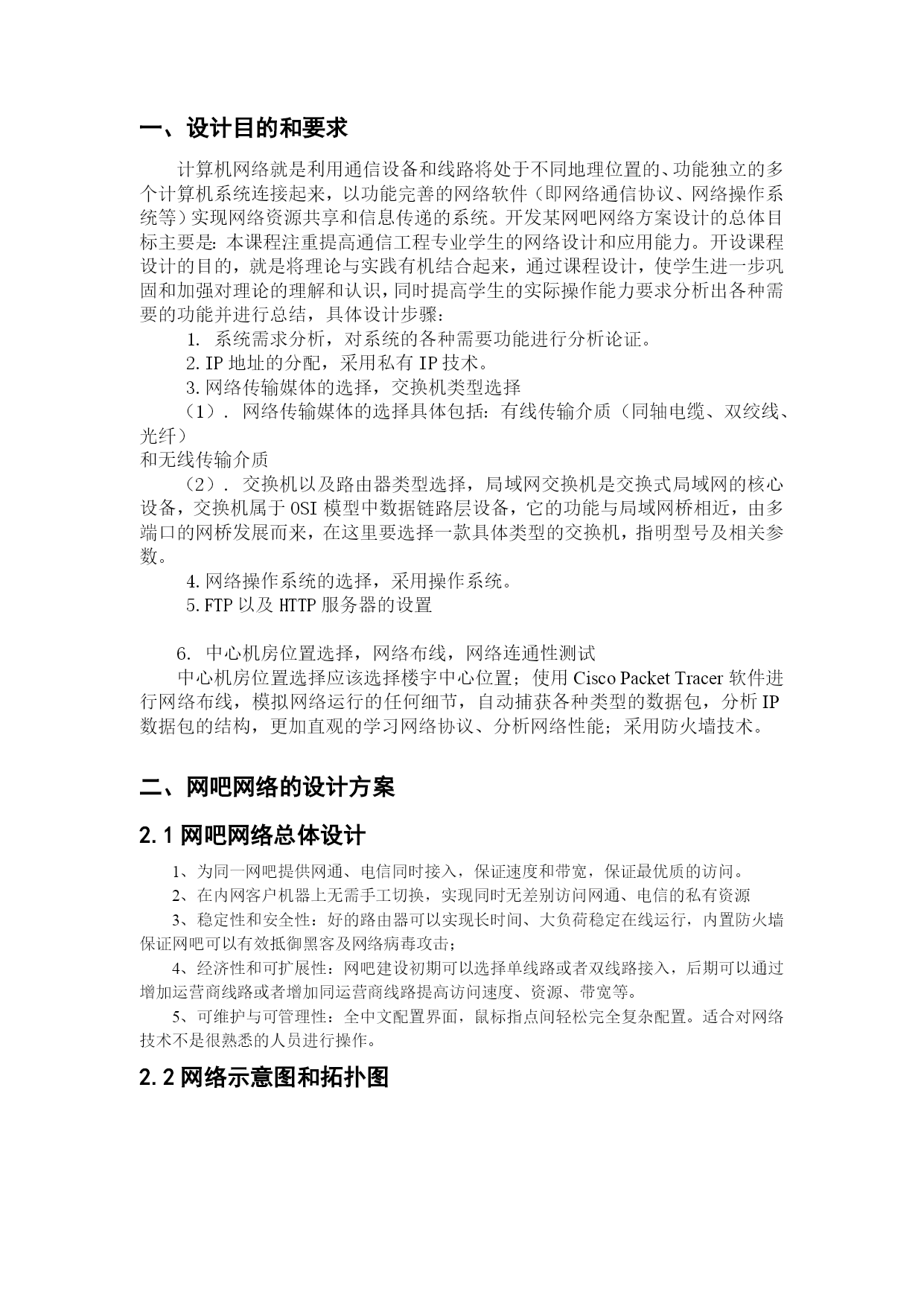

一、设计目的和要求
计算机网络就是利用通信设备和线路将处于不同地理位置的、功能独立的多个计算机系统连接起来，以功能完善的网络软件（即网络通信协议、网络操作系统等）实现网络资源共享和信息传递的系统。开发某网吧网络方案设计的总体目标主要是：本课程注重提高通信工程专业学生的网络设计和应用能力。开设课程设计的目的，就是将理论与实践有机结合起来，通过课程设计，使学生进一步巩固和加强对理论的理解和认识，同时提高学生的实际操作能力要求分析出各种需要的功能并进行总结，具体设计步骤：
1.系统需求分析，对系统的各种需要功能进行分析论证。
2.IP地址的分配，采用私有IP技术。
3.网络传输媒体的选择，交换机类型选择
（1）.网络传输媒体的选择具体包括：有线传输介质（同轴电缆、双绞线、光纤）
和无线传输介质
（2）.交换机以及路由器类型选择，局域网交换机是交换式局域网的核心设备，交换机属于OSI模型中数据链路层设备，它的功能与局域网桥相近，由多端口的网桥发展而来，在这里要选择一款具体类型的交换机，指明型号及相关参数。
4.网络操作系统的选择，采用操作系统。
5.FTP以及HTTP服务器的设置

6.中心机房位置选择，网络布线，网络连通性测试
中心机房位置选择应该选择楼宇中心位置；使用CiscoPacketTracer软件进行网络布线，模拟网络运行的任何细节，自动捕获各种类型的数据包，分析IP数据包的结构，更加直观的学习网络协议、分析网络性能；采用防火墙技术。

二、网吧网络的设计方案
2.1网吧网络总体设计
1、为同一网吧提供网通、电信同时接入，保证速度和带宽，保证最优质的访问。
2、在内网客户机器上无需手工切换，实现同时无差别访问网通、电信的私有资源
3、稳定性和安全性：好的路由器可以实现长时间、大负荷稳定在线运行，内置防火墙保证网吧可以有效抵御黑客及网络病毒攻击；
4、经济性和可扩展性：网吧建设初期可以选择单线路或者双线路接入，后期可以通过增加运营商线路或者增加同运营商线路提高访问速度、资源、带宽等。
5、可维护与可管理性：全中文配置界面，鼠标指点间轻松完全复杂配置。适合对网络技术不是很熟悉的人员进行操作。
2.2网络示意图和拓扑图

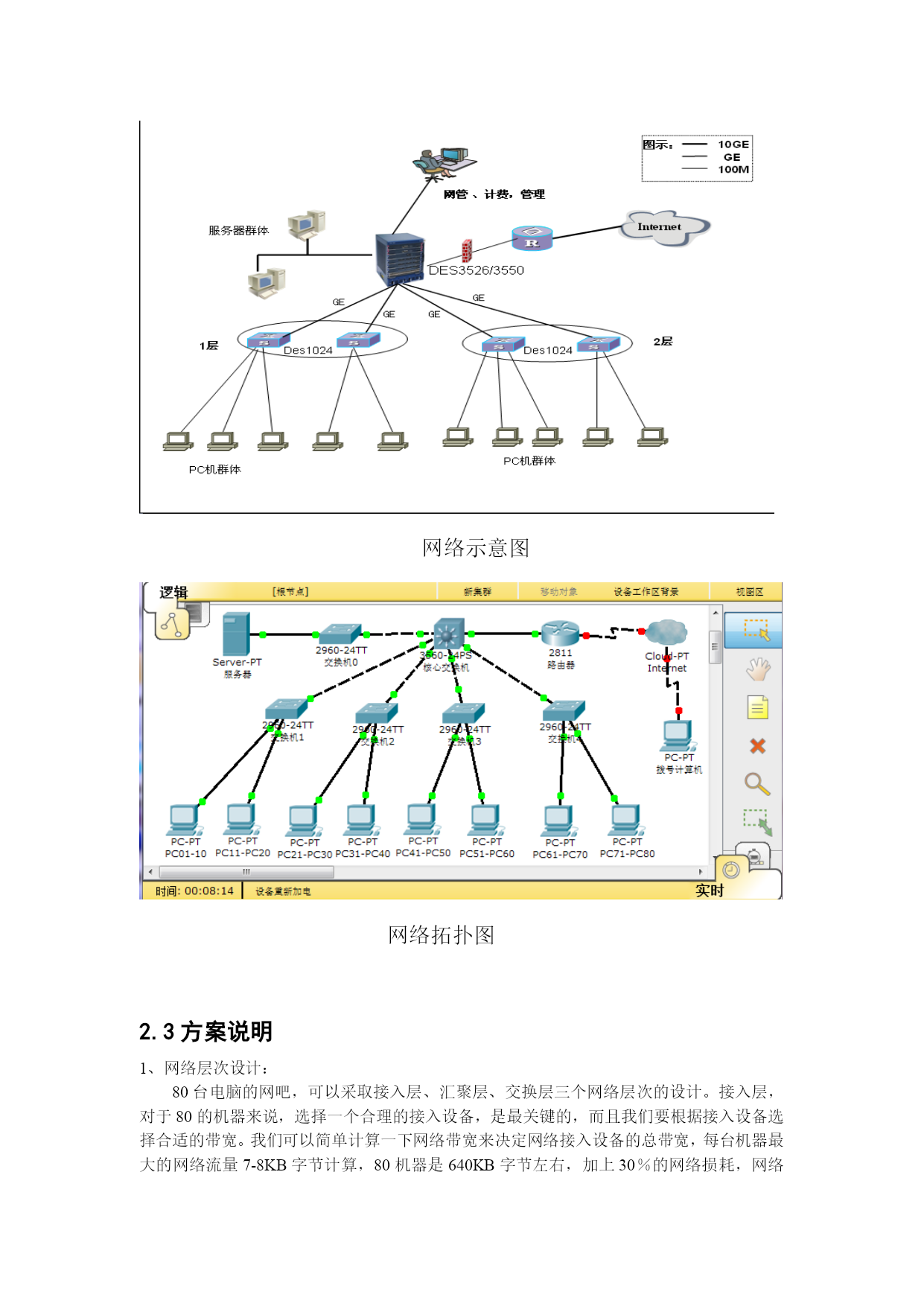

网络示意图

网络拓扑图

2.3方案说明
1、网络层次设计：
80台电脑的网吧，可以采取接入层、汇聚层、交换层三个网络层次的设计。接入层，对于80的机器来说，选择一个合理的接入设备，是
