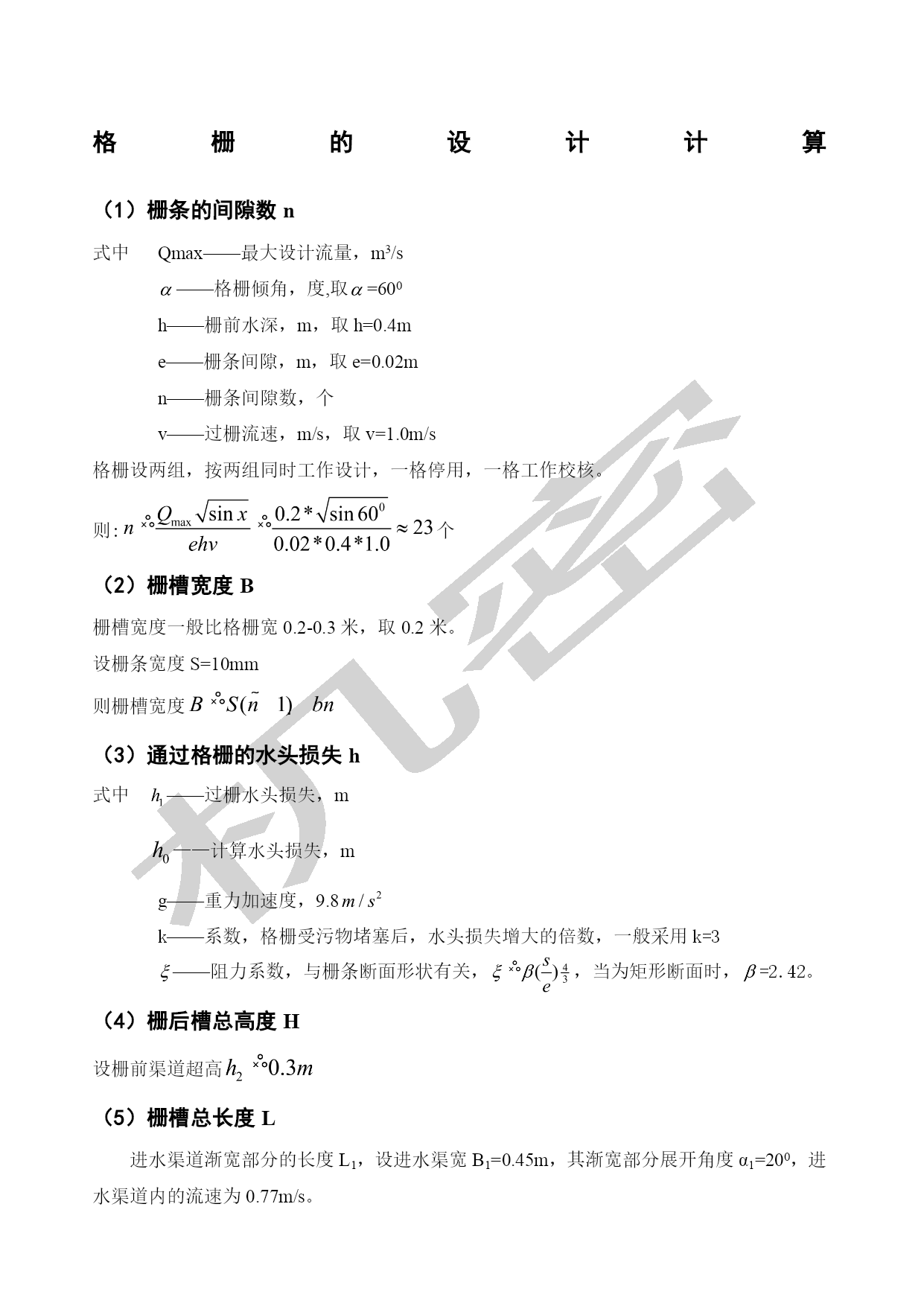

格栅的设计计算
（1）栅条的间隙数n
式中Qmax——最大设计流量，m3/s
——格栅倾角，度,取=600
h——栅前水深，m，取h=0.4m
e——栅条间隙，m，取e=0.02m
n——栅条间隙数，个
v——过栅流速，m/s，取v=1.0m/s
格栅设两组，按两组同时工作设计，一格停用，一格工作校核。
则:个
（2）栅槽宽度B
栅槽宽度一般比格栅宽0.2-0.3米，取0.2米。
设栅条宽度S=10mm
则栅槽宽度
（3）通过格栅的水头损失h
式中——过栅水头损失，m
——计算水头损失，m
g——重力加速度，9.8
k——系数，格栅受污物堵塞后，水头损失增大的倍数，一般采用k=3
——阻力系数，与栅条断面形状有关，，当为矩形断面时，=2.42。
（4）栅后槽总高度H
设栅前渠道超高
（5）栅槽总长度L
进水渠道渐宽部分的长度L1，设进水渠宽B1=0.45m，其渐宽部分展开角度α1=200，进水渠道内的流速为0.77m/s。

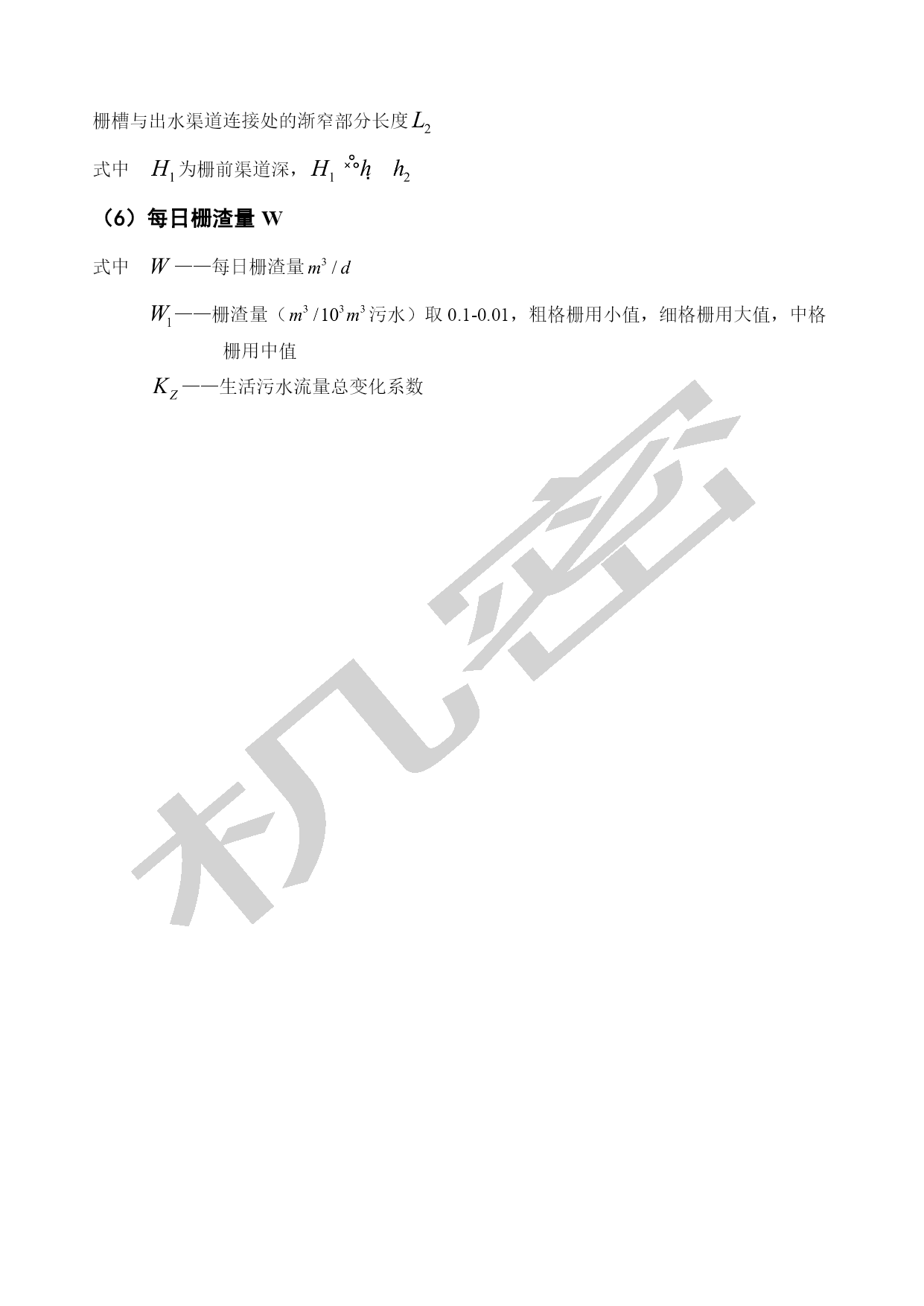

栅槽与出水渠道连接处的渐窄部分长度
式中为栅前渠道深，
（6）每日栅渣量W
式中——每日栅渣量
——栅渣量（污水）取0.1-0.01，粗格栅用小值，细格栅用大值，中格栅用中值
——生活污水流量总变化系数
