ICS91.110
Q92
备案号=30062—2011JC

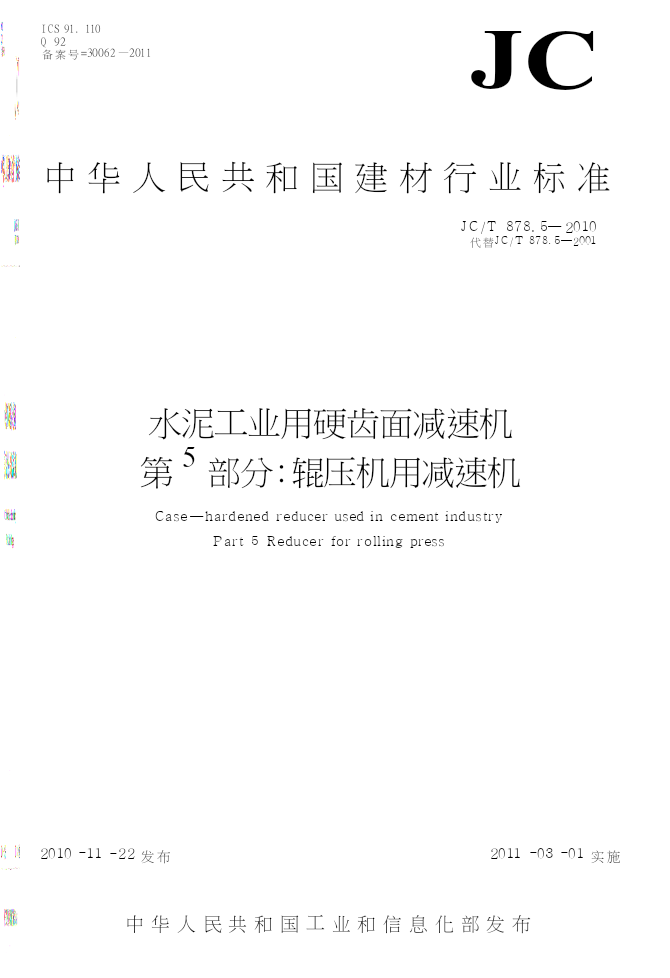

中华人民共和国建材行业标准

JC/T878.5—2010
代替JC/T878.5—2001

水泥工业用硬齿面减速机
第5部分:辊压机用减速机

Case—hardenedreducerusedincementindustry
Part5：Reducerforrollingpress

2010-11-22发布2011-03-01实施

中华人民共和国工业和信息化部发布
JC/T873.5—2010

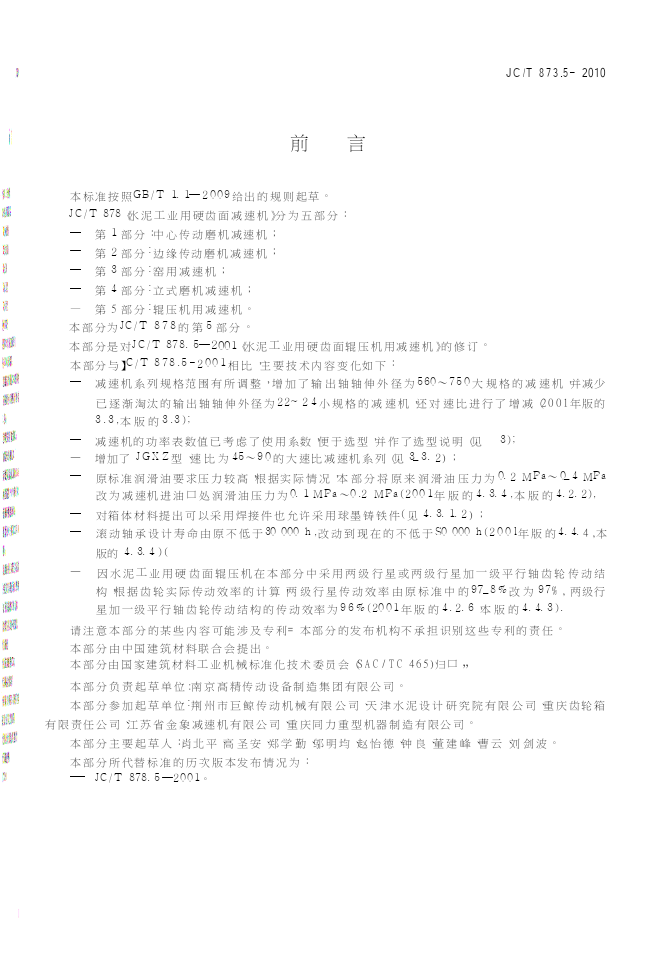

前言

本标准按照GB/T1.1—2009给出的规则起草。
JC/T878《水泥工业用硬齿面减速机》分为五部分：
——第1部分：中心传动磨机减速机；
—第2部分:边缘传动磨机减速机；
——第3部分:窑用减速机；
——第4部分:立式磨机减速机；
—第5部分:辊压机用减速机。
本部分为JC/T878的第5部分。
本部分是对JC/T878.5—2001《水泥工业用硬齿面辊压机用减速机》的修订。
本部分与】C/T878.5-2001相比，主要技术内容变化如下：
——减速机系列规格范围有所调整，增加了输出轴轴伸外径为560〜750大规格的减速机，并减少
已逐渐淘汰的输出轴轴伸外径为22~24小规格的减速机，还对速比进行了增减（2001年版的
3.3,本版的3.3);
——减速机的功率表数值已考虑了使用系数，便于选型，并作了选型说明（见3);
——增加了JGXZ型、速比为45〜90的大速比减速机系列（见3_3.2)；
——原标准润滑油要求压力较髙，根据实际情况，本部分将原来润滑油压力为0.2MPa〜0_4MPa
改为减速机进油口处润滑油压力为0.1MPa〜0.2MPa(2001年版的4.3.4,本版的4.2.2),
——对箱体材料提出可以采用焊接件也允许采用球墨铸铁件(见4.3.1.2)；
——滚动轴承设计寿命由原不低于30000h,改动到现在的不低于S0000h(200l年版的4.4.4,本
版的4.3.4)(
——因水泥工业用硬齿面辊压机在本部分中采用两级行星或两级行星加一级平行轴齿轮传动结
构，根据齿轮实际传动效率的计算，两级行星传动效率由原标准中的97_8%改为97%,两级行
星加一级平行轴齿轮传动结构的传动效率为96%(2001年版的4.2.6，本版的4.4.3).
请注意本部分的某些内容可能涉及专利=本部分的发布机构不承担识别这些专利的责任。
本部分由中国建筑材料联合会提出。
本部分由国家建筑材料工业机械标准化技术委员会（SAC/TC465)归口„
本部分负责起草单位:南京髙精传动设备制造集团有限公司。
本部分参加起草单位:荆州市巨鲸传动机械有限公司、天津水泥设计研究院有限公司、重庆齿轮箱
有限责任公司、江苏省金象减速机有限公司、重庆同力重型机器制造有限公司。
本部分主要起草人：肖北平、高圣安、郑学勤、邬明均、赵怡德、钟良、董建峰、曹云、刘剑波。
本部分所代替标准的历次版本发布情况为：
——JC/T878.5—2001。
JC/T878.5—2010

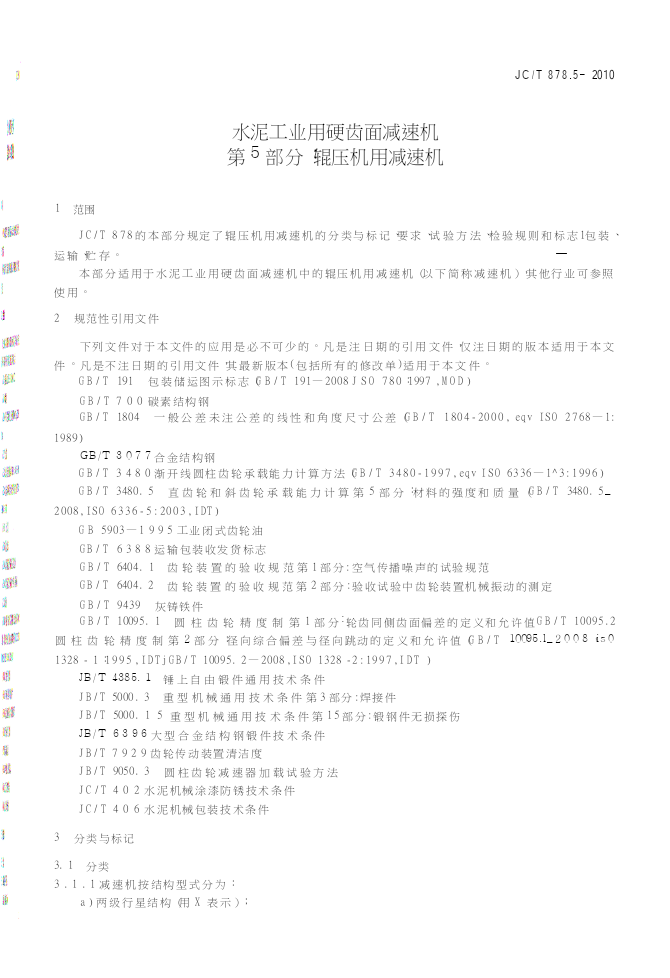

水泥工业用硬齿面减速机
第5部分：辊压机用减速机

1范围

JC/T878的本部分规定了辊压机用减速机的分类与标记、要求、试验方法、检验规则和标志1包装、
运输、贮存。—
本部分适用于水泥工业用硬齿面减速机中的辊压机用减速机（以下简称减速机），其他行业可参照
使用。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志（GB/T191—2008JSO780：1997,MOD)
GB/T700碳素结构钢
GB/T1804一般公差未注公差的线性和角度尺寸公差（GB/T1804-2000,eqvISO2768—1:
1989)
GB/T3077合金结构钢
GB/T3480渐开线圆柱齿轮承载能力计算方法（GB/T3480-1997,eqvISO6336—1^3:1996)
GB/T3480.5直齿轮和斜齿轮承载能力计算第5部分：材料的强度和质量（GB/T3480.5_
2008,ISO6336-5:2003,IDT)
GB5903—1995工业闭式齿轮油
GB/T6388运输包装收发货标志
GB/T6404.1齿轮装置的验收规范第1部分:空气传播噪声的试验规范
GB/T6404.2齿轮装置的验收规范第2部分:验收试验中齿轮装置机械振动的测定
GB/T9439灰铸铁件
GB/T10095.1圆柱齿轮精度制第1部分:轮齿同侧齿面偏差的定义和允许值GB/T10095.2
圆柱齿轮精度制第2部分：径向综合偏差与径向跳动的定义和允许值（GB/T10095.l_20
