GSM信令流程专题(鉴权位置更新).ppt

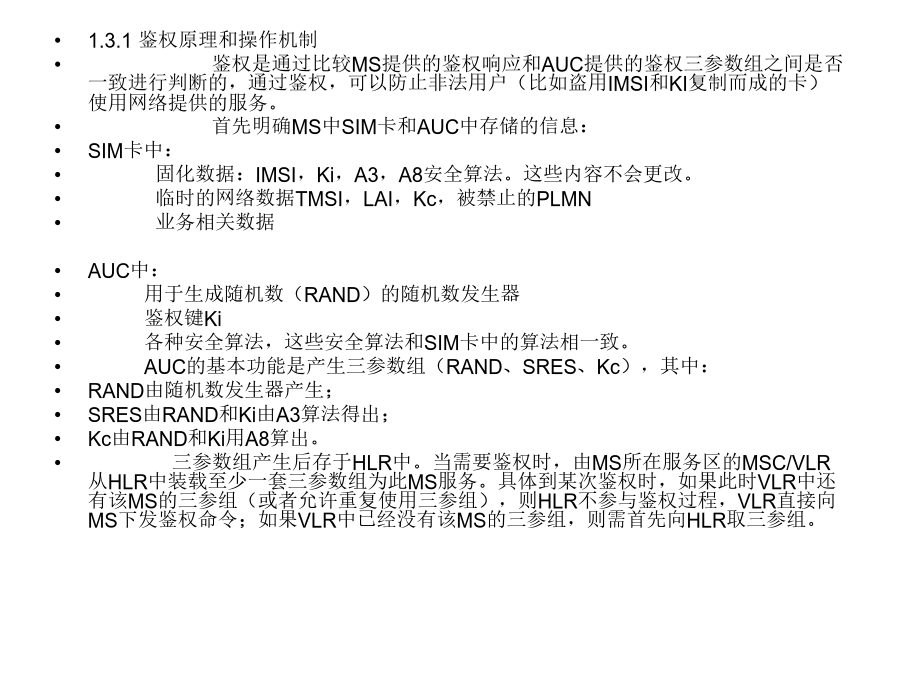

1.3鉴权1.3.1鉴权原理和操作机制
鉴权是通过比较MS提供的鉴权响应和AUC提供的鉴权三参数组之间是否一致进行判断的，通过鉴权，可以防止非法用户（比如盗用IMSI和KI复制而成的卡）使用网络提供的服务。
首先明确MS中SIM卡和AUC中存储的信息：
SIM卡中：
固化数据：IMSI，Ki，A3，A8安全算法。这些内容不会更改。
临时的网络数据TMSI，LAI，Kc，被禁止的PLMN
业务相关数据

AUC中：
用于生成随机数（RAND）的随机数发生器
鉴权键Ki
各种安全算法，这些安全算法和SIM卡中的算法相一致。

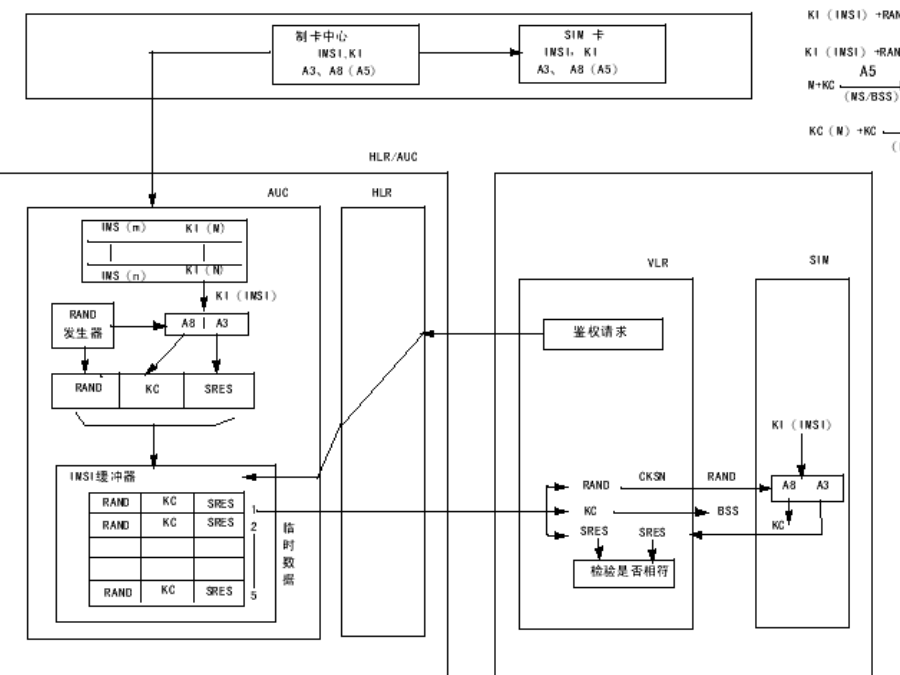

AUC的基本功能是产生三参数组（RAND、SRES、Kc），其中：
RAND由随机数发生器产生；
SRES由RAND和Ki由A3算法得出；
Kc由RAND和Ki用A8算出。

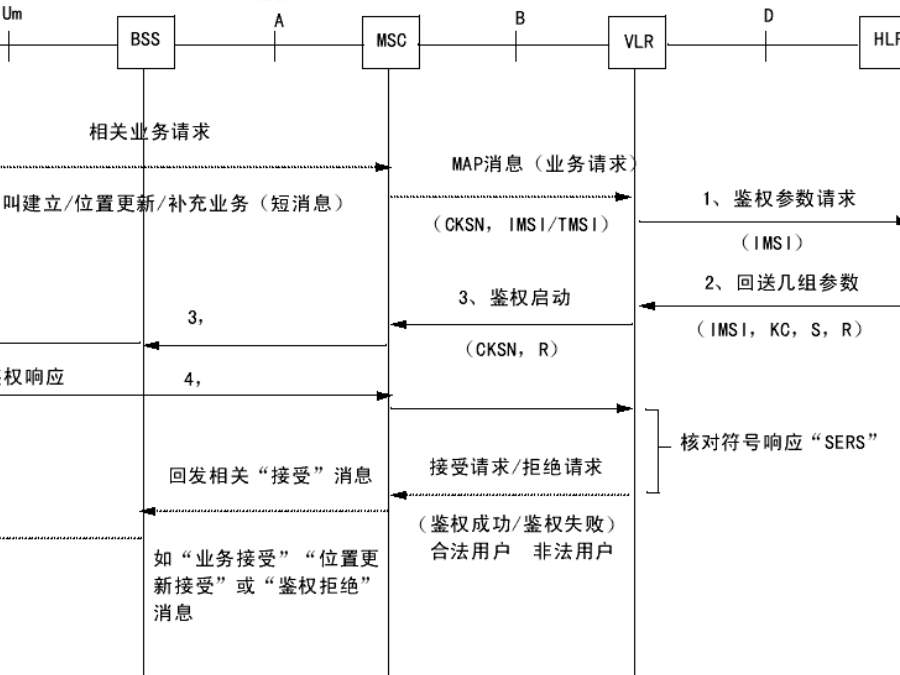

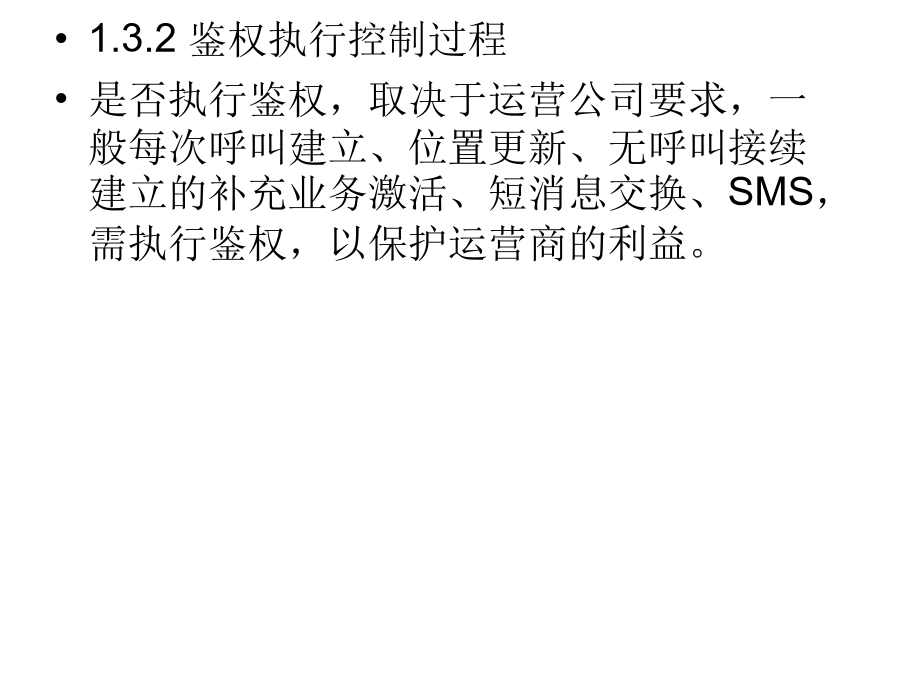

三参数组产生后存于HLR中。当需要鉴权时，由MS所在服务区的MSC/VLR从HLR中装载至少一套三参数组为此MS服务。具体到某次鉴权时，如果此时VLR中还有该MS的三参组（或者允许重复使用三参组），则HLR不参与鉴权过程，VLR直接向MS下发鉴权命令；如果VLR中已经没有该MS的三参组，则需首先向HLR取三参组。1.3.2鉴权执行控制过程
是否执行鉴权，取决于运营公司要求，一般每次呼叫建立、位置更新、无呼叫接续建立的补充业务激活、短消息交换、SMS，需执行鉴权，以保护运营商的利益。1.3.3VLR鉴权时的异常情况
VLR不认识TMSI
非法用户即非法用户不能对鉴权请求提供一个正确的鉴权响应 本节课主要描述了鉴权的过程。鉴权是数字网络区别与模拟网络的重要特性之一。通过鉴权，系统可以为合法的用户提供服务。对不合法的用户拒绝服务。通过本课学习，主要了解鉴权的原理、鉴权中心的作用、系统判断非法用户的依据。1.4位置更新1.4.2.2位置更新涉及VLR和HLR
包括下列情况：
MS处于新的VLR的位置区域，所以该位置区必须更新到HLR
MS首次登记到网络
位置在VLR登记后相关网络数据已经丢失，此时MS必须使用IMSI标识自己。文中：LAIO=旧LAI号，LAIN=新LAI号1.4.2.3位置更新时使用前一个VLR分配的TMSI来标识
当MS进入新的VLR（VLR2）位置区，请求位置更新时使用的是前一个VLR（PVLR）分配的TMSI来标识自己。
为得到该MS的鉴权三参组，VLR2需要知道该MS的归属HLR地址信息，VLR2可以从IMSI分析得到该信息，为了得到该MS的“IMSI”，VLR2需要同PVLR通道，故此时位置更新将涉及VLR2，PVLR和HLR。 注：若PVLR无IMSI响应，则VLR2另可通过向MS请求询问IMSI，得到MS的IMSI标识后接下去处理位置更新。1.4.2.4IMSI分离（或关机）1.4.2.5IMSI接入 IMSI重新进入活动状态，而位置自从IMSI分离后已改变，则如6。2那样通过位置更新过程来完成；如位置至从IMSI分离后未改变，则IMSI接入过程通过如下描述完成：（本过程仅在VLR中已设置了“IMSI分离”标志之后使用） 1.4.3异常情况
1.4.3.1位置更新时，VLR不认识TMSI
当MS以TMSI标识自己，但VLR不认识该TMSI，则VLR首先要求MS进行鉴权，此鉴权过程可参见“鉴权异常情况”。鉴权成功后，接着的位置更新如“位置更新的成功操作”那样来完成。 1.4.3.2位置更新不接受（以仅在VLR完成位置更新为例）小结：
本节介绍了位置更新的相关内容。学习本节后，应掌握位置更新的原因、分类，主要流程。明确位置更新和切换的区别。
