GSM信令消息诠释
——释放流程

目录
TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc306447462"目录 PAGEREF_Toc306447462\h1
HYPERLINK\l"_Toc306447463"1. 概述 PAGEREF_Toc306447463\h3
HYPERLINK\l"_Toc306447464"2. 正常释放流程 PAGEREF_Toc306447464\h3
HYPERLINK\l"_Toc306447465"3.1 信令流程 PAGEREF_Toc306447465\h3
HYPERLINK\l"_Toc306447466"3.2 信令流程详解 PAGEREF_Toc306447466\h4
HYPERLINK\l"_Toc306447467"3. 本地释放流程 PAGEREF_Toc306447467\h10
HYPERLINK\l"_Toc306447468"3.1 信令流程 PAGEREF_Toc306447468\h10
HYPERLINK\l"_Toc306447469"3.2 信令流程详解 PAGEREF_Toc306447469\h11
HYPERLINK\l"_Toc306447470"附件1 PAGEREF_Toc306447470\h12
HYPERLINK\l"_Toc306447471"附录2 PAGEREF_Toc306447471\h24

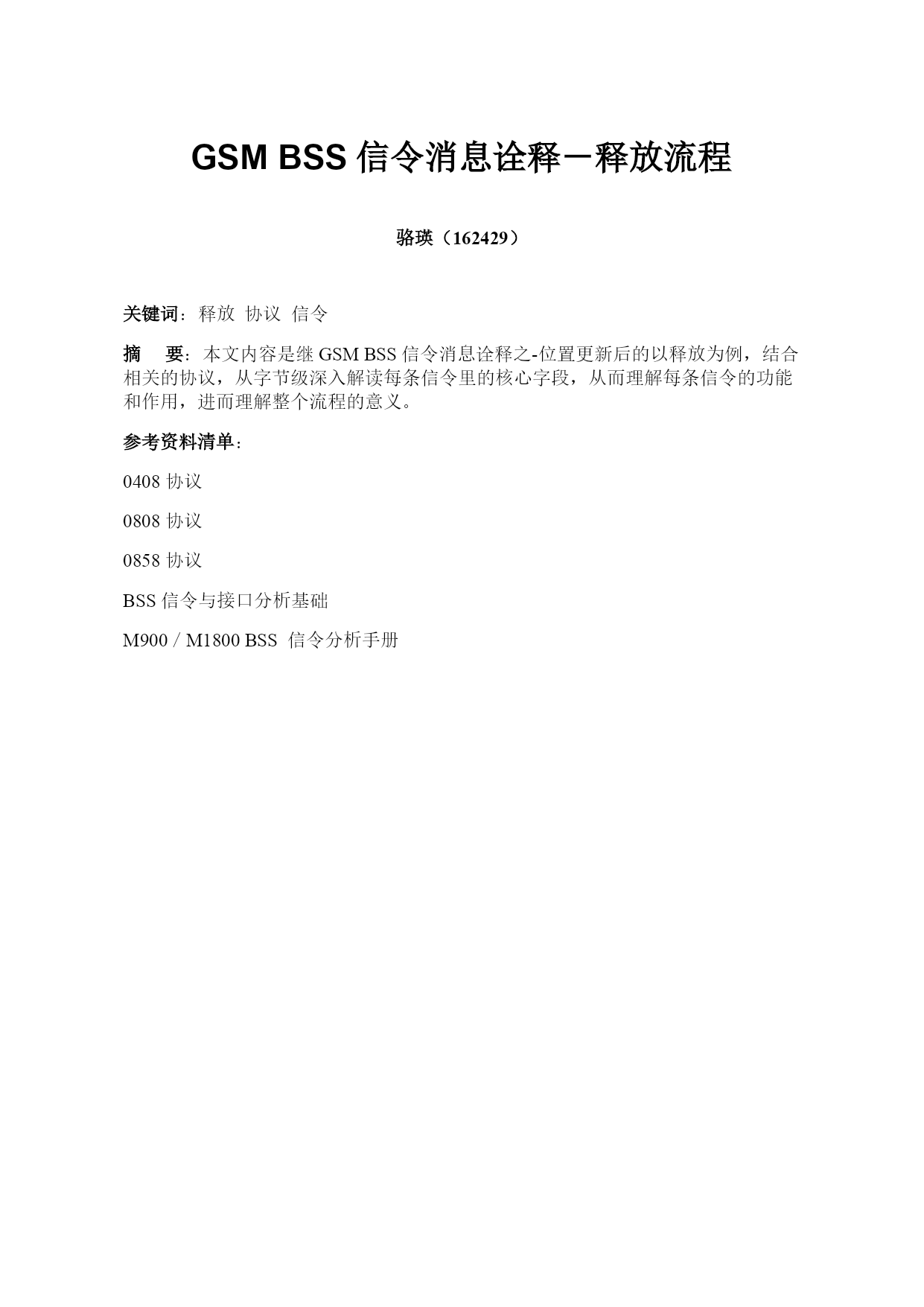

GSMBSS信令消息诠释－释放流程

骆瑛（162429）

关键词：释放协议信令
摘要：本文内容是继GSMBSS信令消息诠释之-位置更新后的以释放为例，结合相关的协议，从字节级深入解读每条信令里的核心字段，从而理解每条信令的功能和作用，进而理解整个流程的意义。
参考资料清单：
0408协议
0808协议
0858协议
BSS信令与接口分析基础
M900／M1800BSS信令分析手册

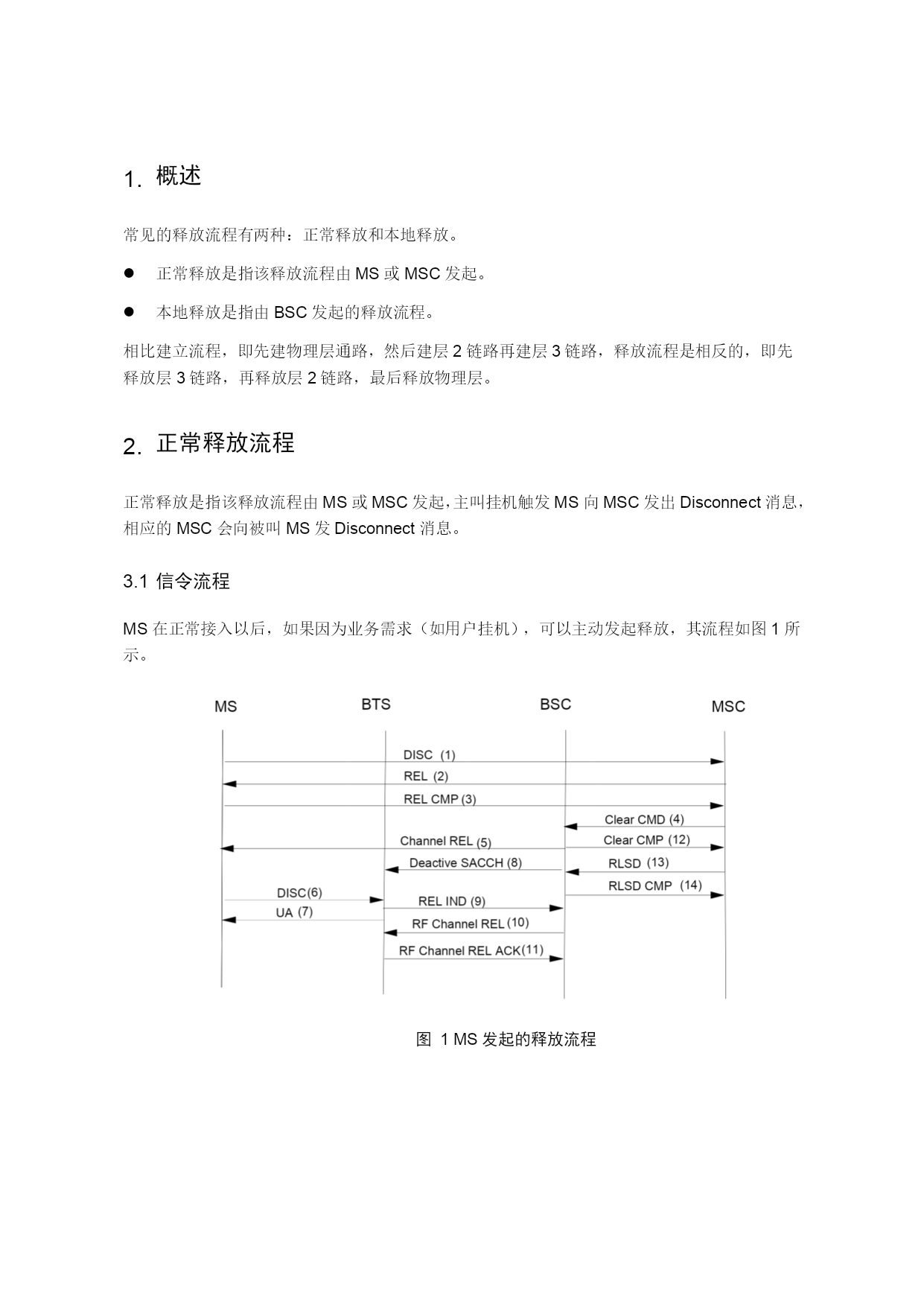

概述
常见的释放流程有两种：正常释放和本地释放。
正常释放是指该释放流程由MS或MSC发起。
本地释放是指由BSC发起的释放流程。
相比建立流程，即先建物理层通路，然后建层2链路再建层3链路，释放流程是相反的，即先释放层3链路，再释放层2链路，最后释放物理层。
正常释放流程
正常释放是指该释放流程由MS或MSC发起，主叫挂机触发MS向MSC发出Disconnect消息，相应的MSC会向被叫MS发Disconnect消息。
信令流程
MS在正常接入以后，如果因为业务需求（如用户挂机），可以主动发起释放，其流程如HYPERLINK"file:///F:\\GSM随机资料\\中文\\00356714-BSS信令分析指南(V900R001_01)\\web\\01-13%20BSC释放.htm"\l"gg-1-1361__fig1"图1所示。

图SEQ图\*ARABIC1MS发起的释放流程

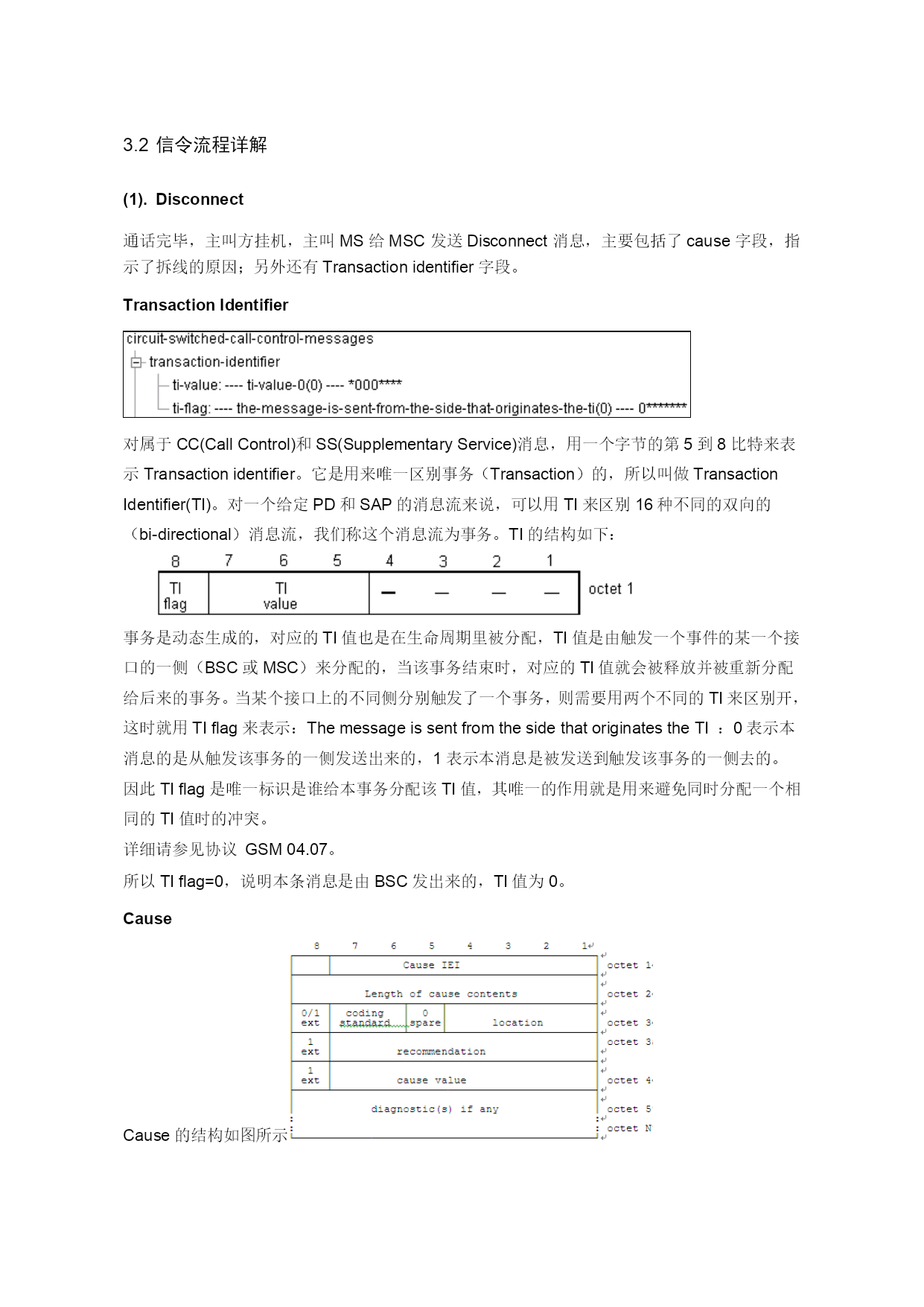

信令流程详解
Disconnect
通话完毕，主叫方挂机，主叫MS给MSC发送Disconnect消息，主要包括了cause字段，指示了拆线的原因；另外还有Transactionidentifier字段。
TransactionIdentifier

对属于CC(CallControl)和SS(SupplementaryService)消息，用一个字节的第5到8比特来表示Transactionidentifier。它是用来唯一区别事务（Transaction）的，所以叫做TransactionIdentifier(TI)。对一个给定PD和SAP的消息流来说，可以用TI来区别16种不同的双向的（bi-directional）消息流，我们称这个消息流为事务。TI的结构如下：

事务是动态生成的，对应的TI值也是在生命周期里被分配，TI值是由触发一个事件的某一个接口的一侧（BSC或MSC）来分配的，当该事务结束时，对应的TI值就会被释放并被重新分配给后来的事务。当某个接口上的不同侧分别触发了一个事务，则需要用两个不同的TI来区别开，这时就用TIflag来表示：ThemessageissentfromthesidethatoriginatestheTI：0表示本消息的是从触发该事务的一侧发送出来的，1表示本消息是被发送到触发该事务的一侧去的。因此TIflag是唯一标识是谁给本事务分配该TI值，其唯一的作用就是用来避免同时分配一个相同的TI值时的冲突。
详细请参见协议GSM04.07。
所以TIflag=0，说明本条消息是由BSC发出来的，TI值为0。
Cause
Cause的结构如图所示
本消息cau
