GSM信令基础及呼叫流程.ppt

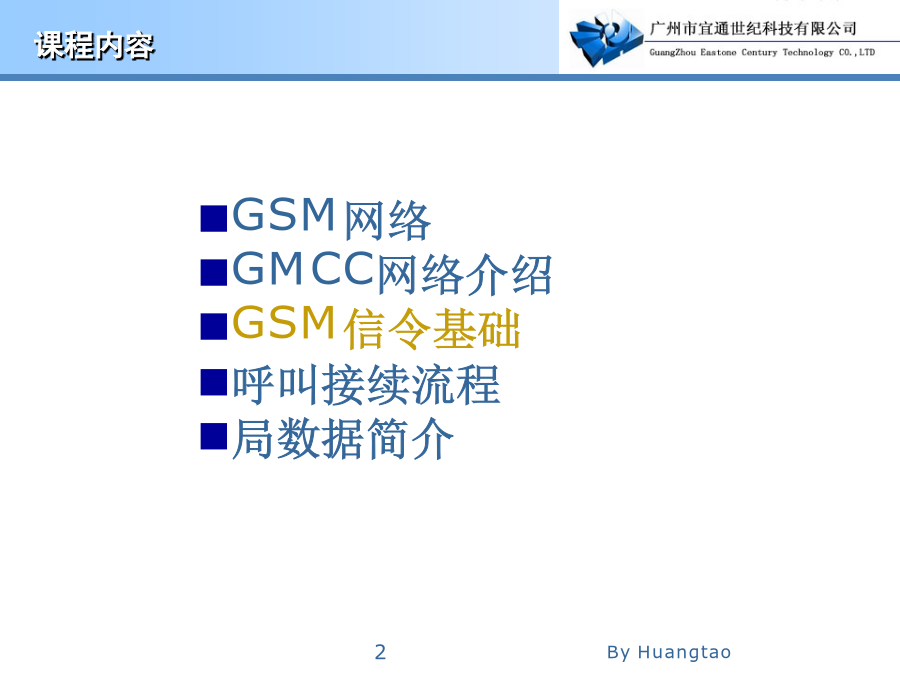

广州移动GSM培训GSM网络
GMCC网络介绍
GSM信令基础
呼叫接续流程

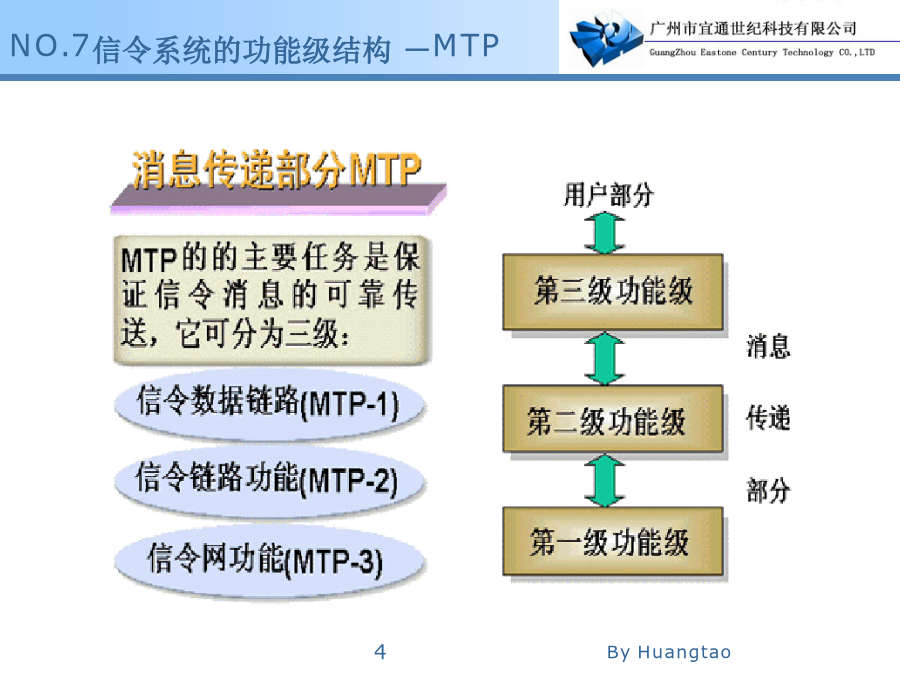

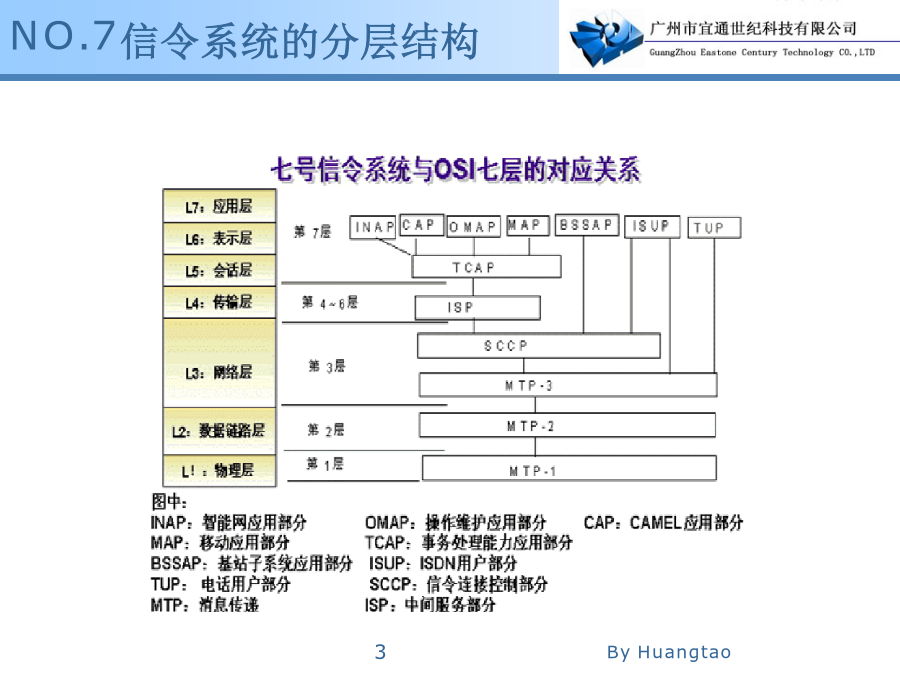

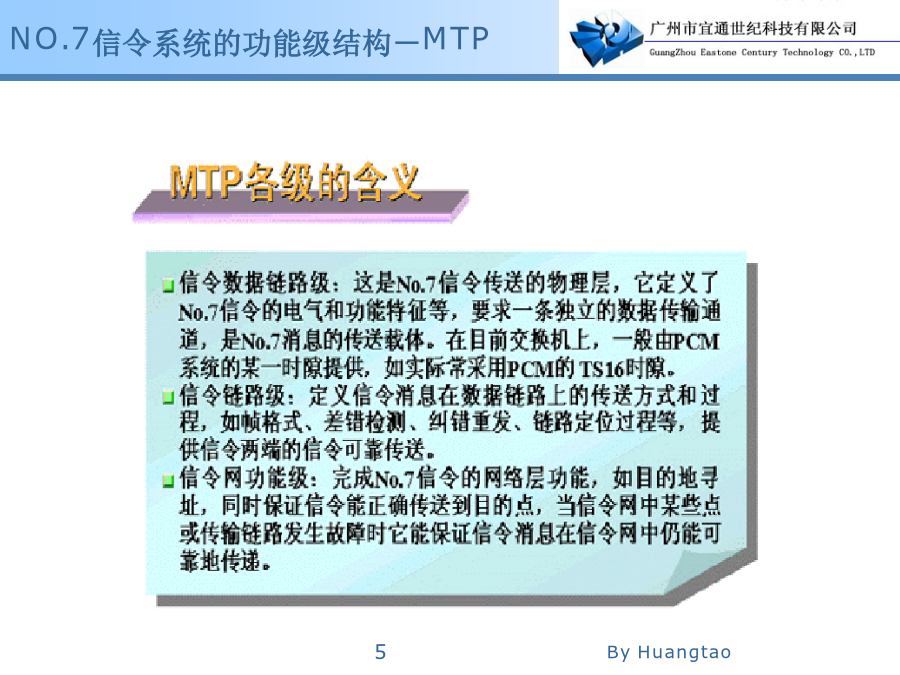

局数据简介NO.7信令系统的分层结构NO.7信令系统的功能级结构－MTPNO.7信令系统的功能级结构－MTPNO.7信令系统的功能级结构－TUP、ISUPNO.7信令系统的功能级结构－SCCPNO.7信令系统的功能级结构-TCAPNO.7信令系统的功能级结构-INAP、CAP移动应用部分－MAP(MobileApplicationPart)MAP功能GSM的网络结构移动网使用的信令GSM网络
GMCC网络介绍
GSM信令基础
呼叫接续流程
局数据简介WCDMAR99网络结构手机状态用户登记和漫游GSMNETWORKIDENTITIES临时移动用户识别码（TMSI）
用于保护IMSI码，该号只在本MSC区域有效，其结构可
由各电信部门选择，长度不超过4个字节。一个CCCC的寻呼
容量为2个IMSI或4个TMSI。
国际移动台设备识别码（IMEI）
是唯一用来识别移动台终端设备的号码，称作系列号。
IMEI＝TAC＋FAC＋SNR＋SP
TAC＝型号论证码
FAC＝最终装配码，用于识别制造厂家。
SNR＝序号
SP＝备用
移动台漫游号码（MSRN）
用于一次呼叫的路由选择。
MSRN＝CC＋NSC＋SN
CC＝国家号
NDC＝国内目的地号码(用于识别PLMN）
SN＝用户号，用于识别MSC/VLR的地址。
位置区识别码（LA）
LAI代表MSC业务区的不同位置区，用于移动用户的位置更新。
LAI＝MCC＋MNC＋LAC
MCC＝移动国家号，识别一个国家MNC＝移动网号，识别国内的GSM网
LAC＝位置区号码，识别一个GSM网中的位置

小区全球识别码（CGI）
用于识别一个位置区内的小区。
CGI＝MCC＋MNC＋LAC＋CI
基站识别码（BSIC）
BSIC＝NCC＋BCC
NCC＝国家色码，用于识别GSM移动网
BCC＝基站色码，用于识别基站
小区数据中的NCCPERM=X，用于指定移动台允许接入的网络。BCC可以在OMT2中读出。

在呼叫过程中各种号码的应用如下图所示GSM鉴权参数GSM鉴权流程MSINIDLEMODEAttach网络网络内漫游从网络DetachMSINACTIVEMODEMS发起的呼叫MS接收的呼叫切换和定位BSC内的切换MSC内BSC间的切换MSC间的切换SHORTMESSAGESERVICE附着流程分离流程（手机发起）位置更新总体呼叫流程－UE呼叫UEUTRAN移动台的呼入接续过程9、寻呼响应。移动台通过SDCCH向BSC发寻呼响应信息。该信息包含移动台的IMSI或TMSI和移动台的等级标记，BSC加入CGI后把信息送往MSC/VLR。
10、鉴权请求。MSC/VLR透过BSC、BTS向移动台发鉴权请求，其中包含随机数RAND，用移动台的鉴权运算。
11、鉴权响应。移动台经鉴权计算后向MSC/VLR发回鉴权响应信息，MSC/VLR检查用户全法性，如用户全法，则开始启动加密程序。
12、加密模式命令。MSC/VLR通过BSC、BTS向移动用户发加密模式命令。该命令在SDCCH上传送。
13、加密模式完成。移动台进行加密运算后向BTS发出已加密的特定信号，BTS解密成功后透过BSC向MSC/VLR发加密模式完成信息。
14、设置呼叫类型。MSC向移动台发送呼叫类型设置信息。该信息包含该次呼叫的类型。如传真、通话或数据通信等类型。
15、呼叫类型证实。移动台设置好呼叫类型后向MSC发出呼叫类型证实信息。
16、分配请求。MSC要求BSC选择一条通往移动台的话音信道，同时MSC在一条通往BSC的PCM上选择一个空闲时隙，并把时隙的电路识别码CIC送往BSC。

17、信道激活。如果BSC发现某小区上有一条空闲的TCH，它将向BTS发送信道激活命令。
18、信道激活证实。BTS激活TCH后向BSC发回信道激活证实信息。
19、分配命令。BSC通过SDCCH向移动台发信道切换指令，命令移动台切换至所指定的TCH。
20、分配完成。移动台切换至所指定的TCH后向BSC发送信道分配完成信息，BSC接收后再送往MSC/VLR。
21、无线频率信道释放/释放证实。BSC释放SDCCH信道并把它标记为空闲状态。
22、振铃回应。当移动台开始振铃时移动台要向MSC发送一个通知信息。
23、连接。当移动台摘机应答时，移动台向MSC发送一个连接信息，MSC把移动台的电路接通，开始通话。

MSLAPDm信令BTSLAPD信令BSCBSSAP信令MSCMSBTSBSCMSC谢谢！
