武汉誉天Cisco/RHCE认证：www.yutianedu.com
誉天论坛：www.51chongdian.net/bbs敖少波

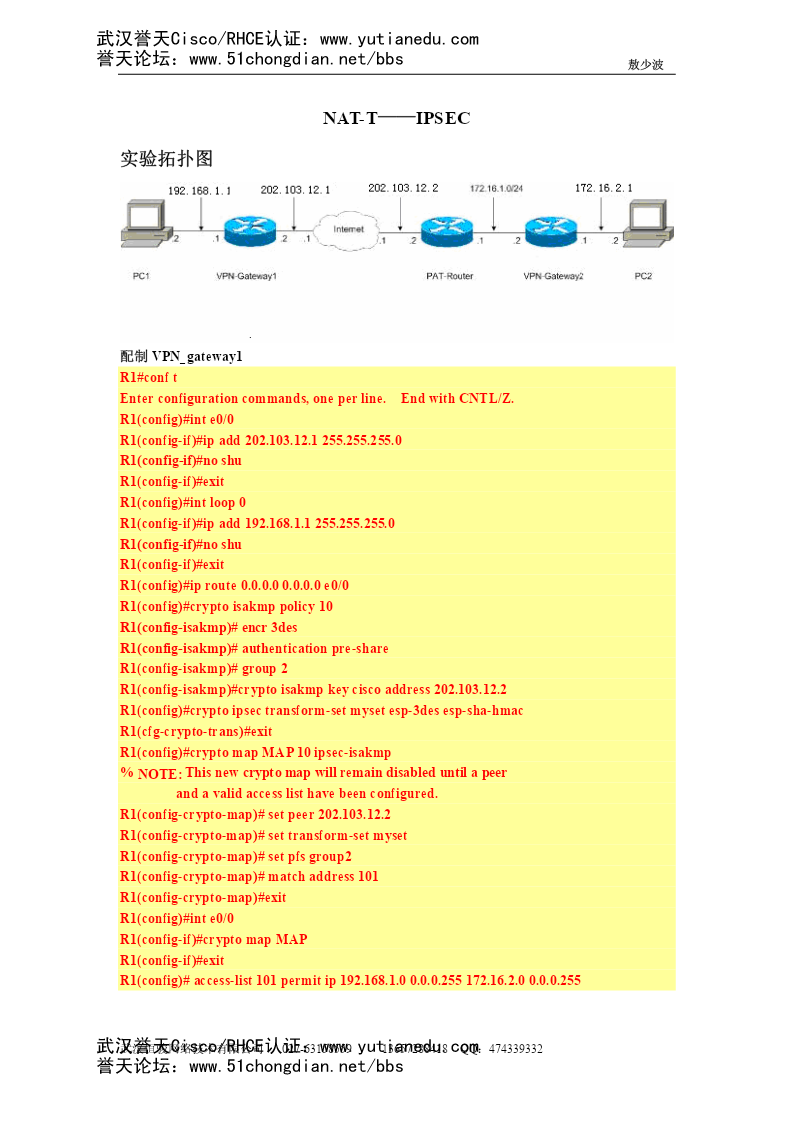

NAT-T——IPSEC

实验拓扑图



配制VPN_gateway1
R1#conft
Enterconfigurationcommands,oneperline.EndwithCNTL/Z.
R1(config)#inte0/0
R1(config-if)#ipadd202.103.12.1255.255.255.0
R1(config-if)#noshu
R1(config-if)#exit
R1(config)#intloop0
R1(config-if)#ipadd192.168.1.1255.255.255.0
R1(config-if)#noshu
R1(config-if)#exit
R1(config)#iproute0.0.0.00.0.0.0e0/0
R1(config)#cryptoisakmppolicy10
R1(config-isakmp)#encr3des
R1(config-isakmp)#authenticationpre-share
R1(config-isakmp)#group2
R1(config-isakmp)#cryptoisakmpkeyciscoaddress202.103.12.2
R1(config)#cryptoipsectransform-setmysetesp-3desesp-sha-hmac
R1(cfg-crypto-trans)#exit
R1(config)#cryptomapMAP10ipsec-isakmp
%NOTE:Thisnewcryptomapwillremaindisableduntilapeer
andavalidaccesslisthavebeenconfigured.
R1(config-crypto-map)#setpeer202.103.12.2
R1(config-crypto-map)#settransform-setmyset
R1(config-crypto-map)#setpfsgroup2
R1(config-crypto-map)#matchaddress101
R1(config-crypto-map)#exit
R1(config)#inte0/0
R1(config-if)#cryptomapMAP
R1(config-if)#exit
R1(config)#access-list101permitip192.168.1.00.0.0.255172.16.2.00.0.0.255


武汉誉天Cisco/RHCE认证：www.yutianedu.com武汉恒骏网络技术有限公司027-6315855913657288418QQ：474339332
誉天论坛：www.51chongdian.net/bbs
武汉誉天Cisco/RHCE认证：www.yutianedu.com
誉天论坛：www.51chongdian.net/bbs敖少波

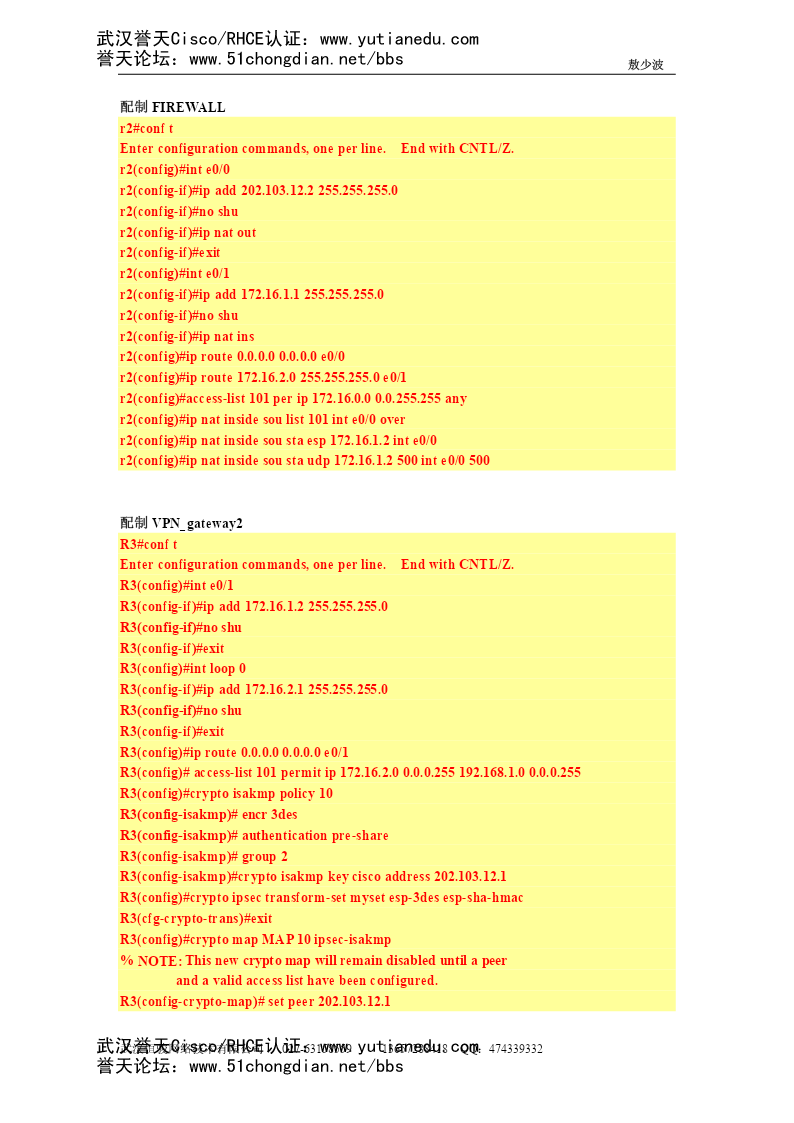

配制FIREWALL
r2#conft
Enterconfigurationcommands,oneperline.EndwithCNTL/Z.
r2(config)#inte0/0
r2(config-if)#ipadd202.103.12.2255.255.255.0
r2(config-if)#noshu
r2(config-if)#ipnatout
r2(config-if)#exit
r2(config)#inte0/1
r2(config-if)#ipadd172.16.1.1255.255.255.0
r2(config-if)#noshu
r2(config-if)#ipnatins
r2(config)#iproute0.0.0.00.0.0.0e0/0
r2(config)#iproute172.16.2.0255.255.255.0e0/1
r2(config)#access-list101perip172.16.0.00.0.255.255any
r2(config)#ipnatinsidesoulist101inte0/0over
r2(config)#ipnatinsidesoustaesp172.16.1.2inte0/0
r2(config)#ipnatinsidesoustaudp172.16.1.2500inte0/0500


配制VPN_gateway2
R3#conft
Enterconfigurationcommands,oneperline.EndwithCNTL/Z.
R3(config)#inte
