CCNP(BSCI+BCMSN+ISCW+ONT).pdf

CCNP（BSCI+BCMSN+ISCW+ONT）byccie16192董智

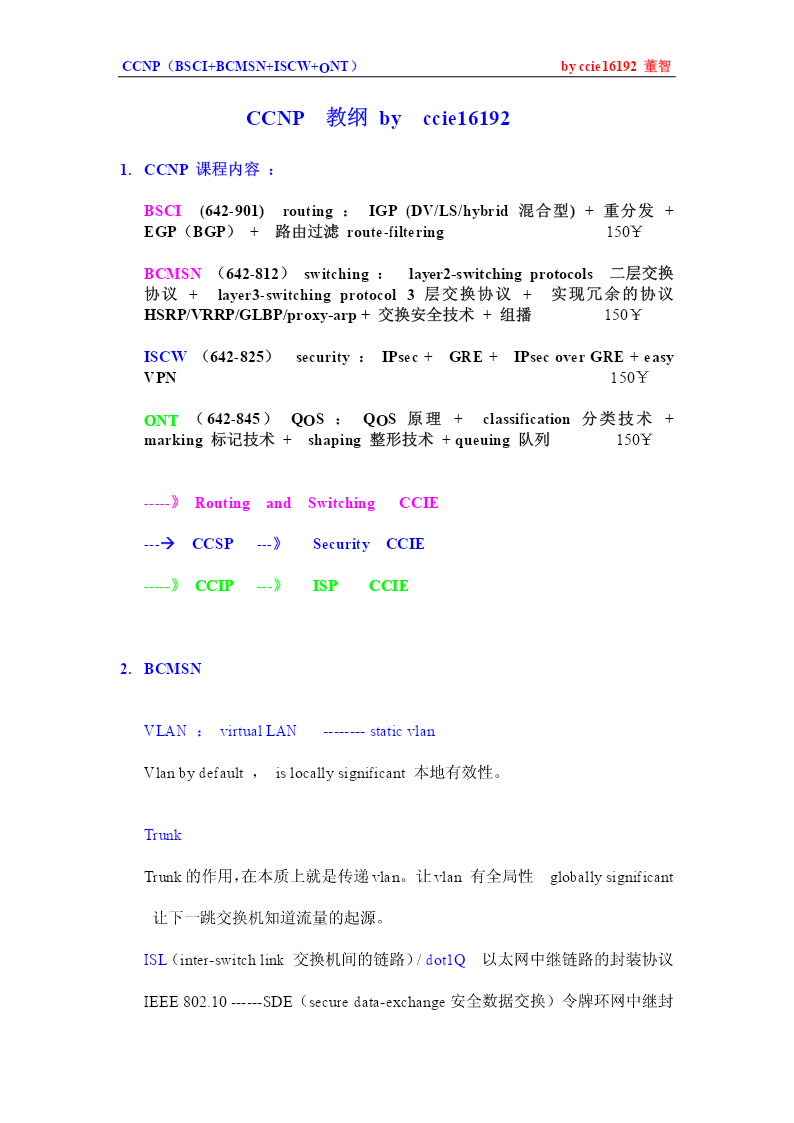

CCNP教纲byccie16192

1.CCNP课程内容：

BSCI(642-901)routing：IGP(DV/LS/hybrid混合型)+重分发+
EGP（BGP）+路由过滤route-filtering150￥

BCMSN（642-812）switching：layer2-switchingprotocols二层交换
协议+layer3-switchingprotocol3层交换协议+实现冗余的协议
HSRP/VRRP/GLBP/proxy-arp+交换安全技术+组播150￥

ISCW（642-825）security：IPsec+GRE+IPsecoverGRE+easy
VPN150￥

ONT（642-845）QOS：QOS原理+classification分类技术+
marking标记技术+shaping整形技术+queuing队列150￥

-----》RoutingandSwitchingCCIE

---ÆCCSP---》SecurityCCIE

-----》CCIP---》ISPCCIE

2.BCMSN

VLAN：virtualLAN--------staticvlan

Vlanbydefault，islocallysignificant本地有效性。

Trunk

Trunk的作用，在本质上就是传递vlan。让vlan有全局性globallysignificant

让下一跳交换机知道流量的起源。

ISL（inter-switchlink交换机间的链路）/dot1Q以太网中继链路的封装协议

IEEE802.10------SDE（securedata-exchange安全数据交换）令牌环网中继封
CCNP（BSCI+BCMSN+ISCW+ONT）byccie16192董智

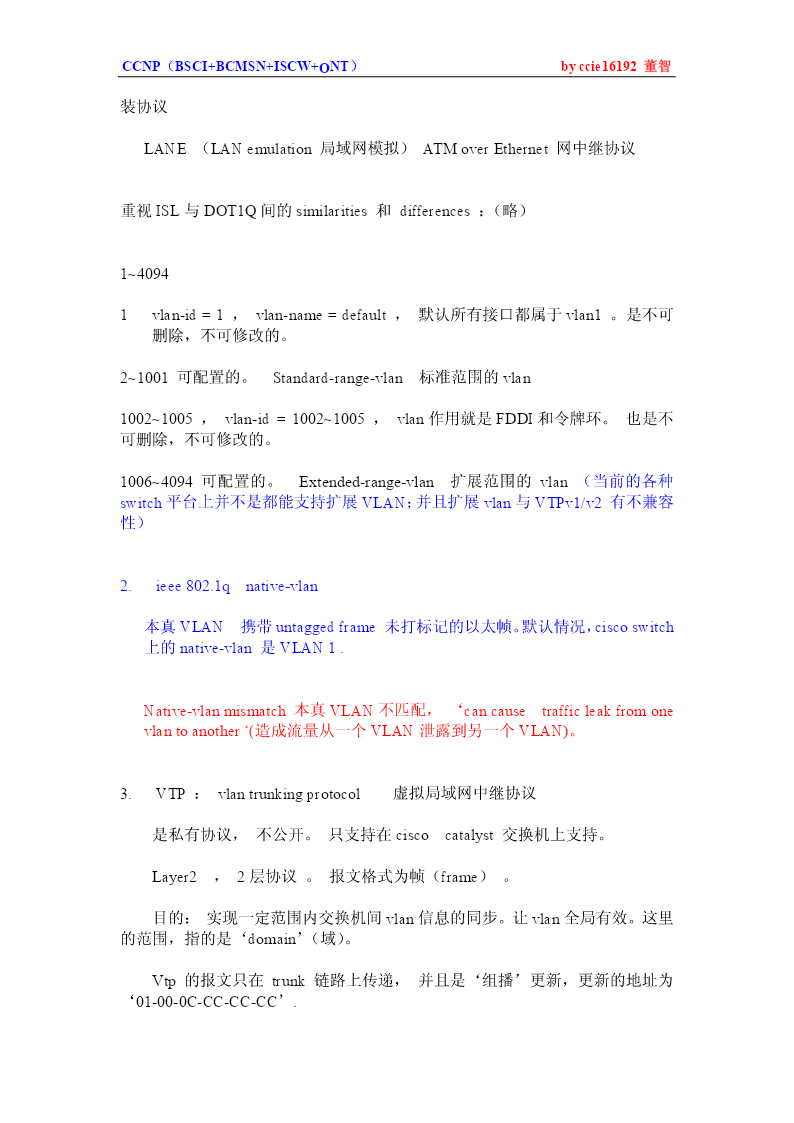

装协议

LANE（LANemulation局域网模拟）ATMoverEthernet网中继协议

重视ISL与DOT1Q间的similarities和differences：（略）

1~4094

1vlan-id=1，vlan-name=default，默认所有接口都属于vlan1。是不可
删除，不可修改的。

2~1001可配置的。Standard-range-vlan标准范围的vlan

1002~1005，vlan-id=1002~1005，vlan作用就是FDDI和令牌环。也是不
可删除，不可修改的。

1006~4094可配置的。Extended-range-vlan扩展范围的vlan（当前的各种
switch平台上并不是都能支持扩展VLAN；并且扩展vlan与VTPv1/v2有不兼容
性）

2.ieee802.1qnative-vlan

本真VLAN携带untaggedframe未打标记的以太帧。默认情况，ciscoswitch
上的native-vlan是VLAN1.

Native-vlanmismatch本真VLAN不匹配，‘cancausetrafficleakfromone
vlantoanother‘(造成流量从一个VLAN泄露到另一个VLAN)。

3.VTP：vlantrunkingprotocol虚拟局域网中继协议

是私有协议，不公开。只支持在ciscocatalyst交换机上支持。

Layer2，2层协议。报文格式为帧（frame）。

目的：实现一定范围内交换机间vlan信息的同步。让vlan全局有效。这里
的范围，指的是‘domain’（域）。

Vtp的报文只在trunk链路上传递，并且是‘组播’更新，更新的地址为
‘01-00-0C-CC-CC-CC’.
CCNP（BSCI+BCMSN+ISCW+ONT）byccie16192董智

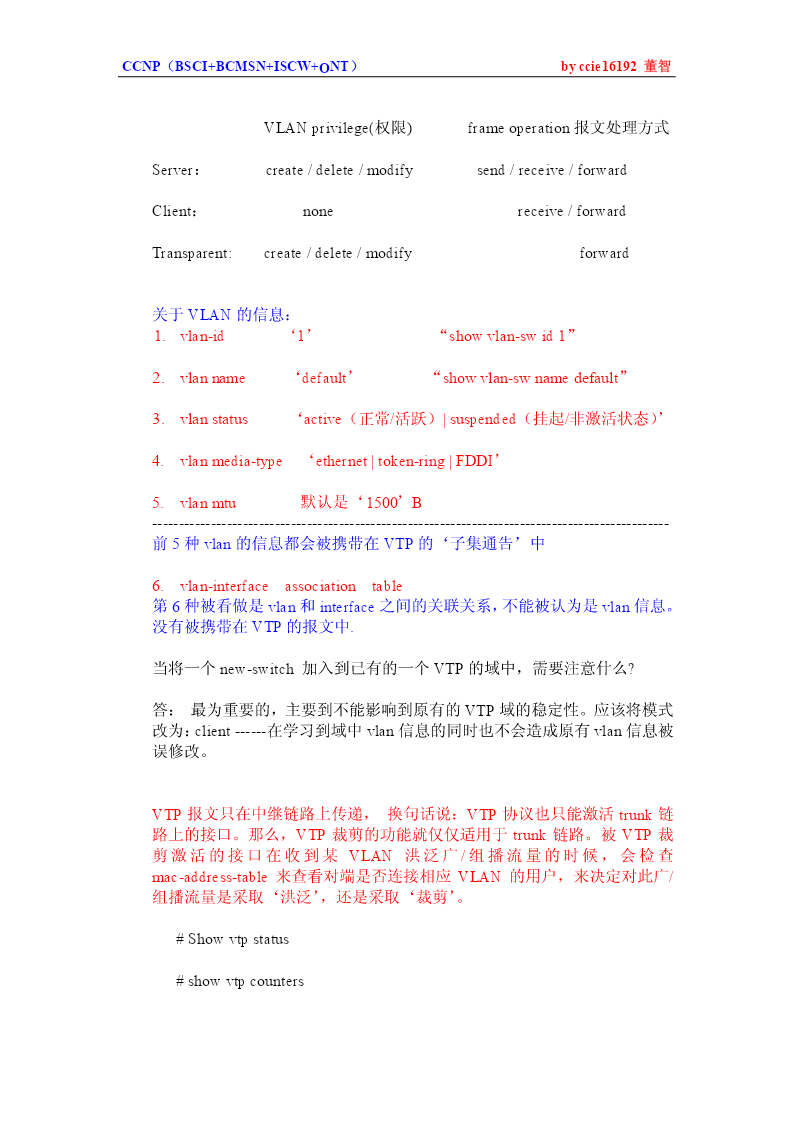

VLANprivilege(权限)frameoperation报文处理方式

Server：create/delete/modifysend/receive/forward

Client：nonereceive/forward

Transparent:create/delete/modifyforward

关于VLAN的信息：
1.vlan-id‘1’“showvlan-swid1”

2.vlanname‘default’“showvlan-swnamedefault”

3.vlanstatus‘active（正常/活跃）|suspended（挂起/非激活状态）’

4.vlanmedia-type‘ethernet|token-ring|FDDI’

5.vlanmtu默认是‘1500’B
----------
