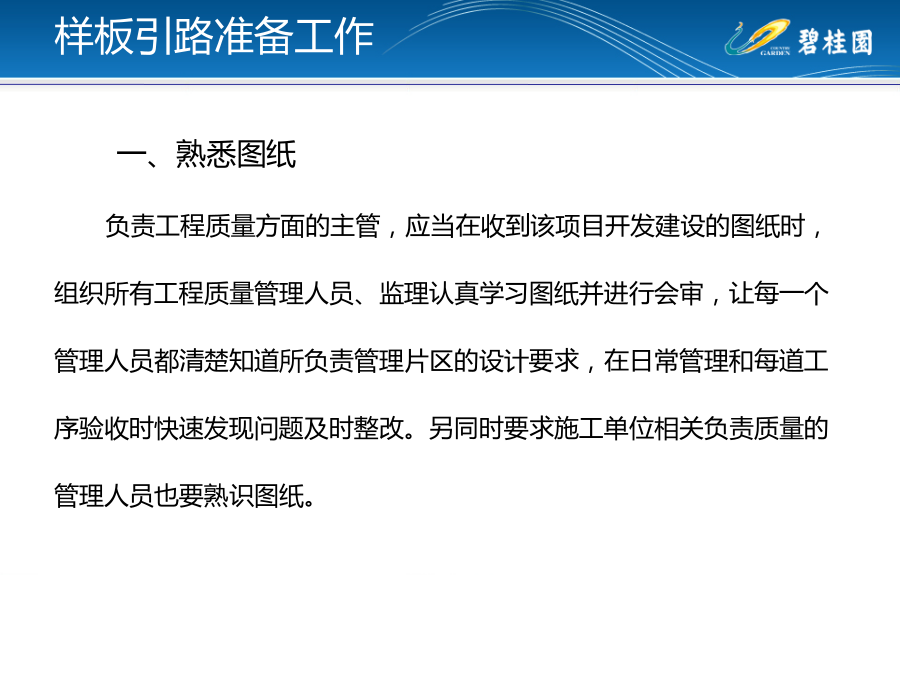

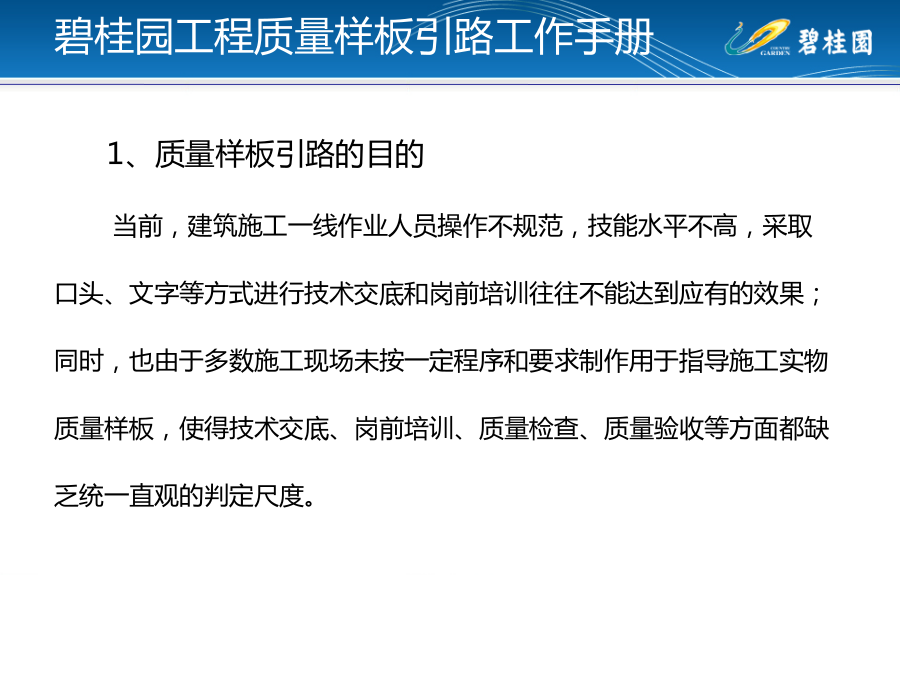

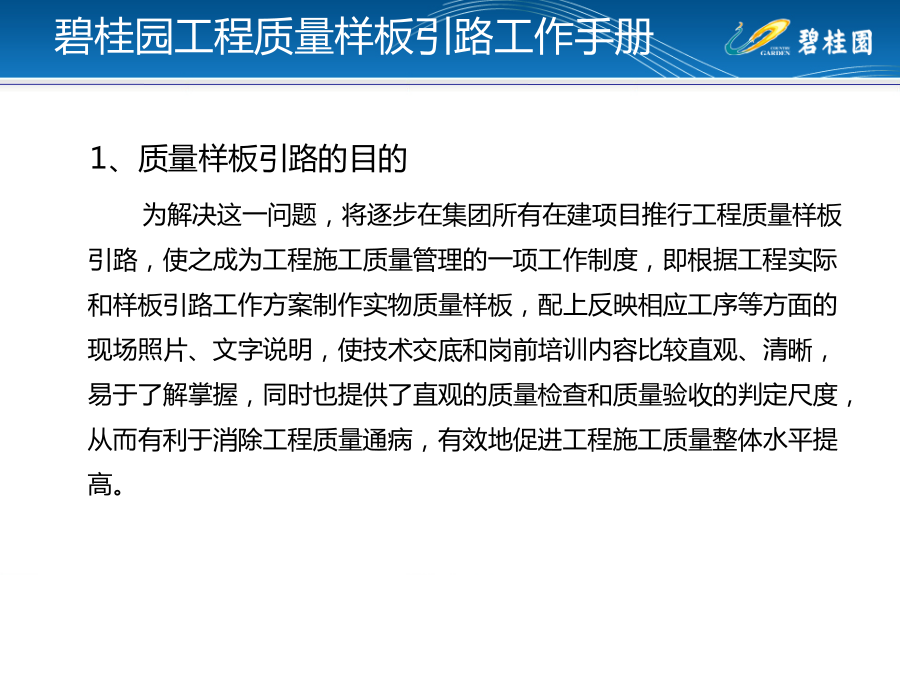

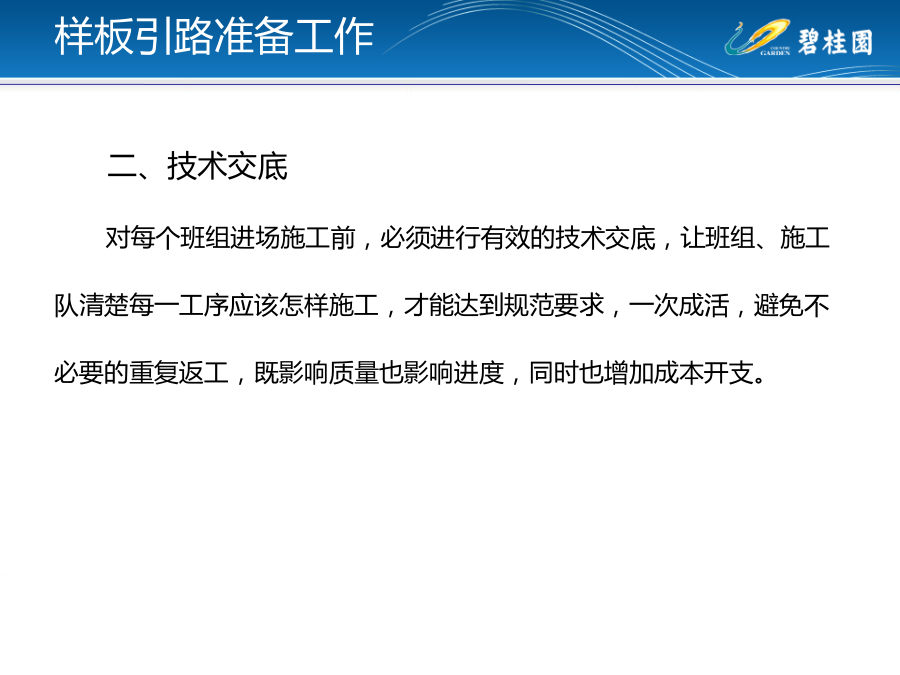

碧桂园集团工程质量样板引路工作手册样板引路准备工作样板引路准备工作碧桂园工程质量样板引路工作手册碧桂园工程质量样板引路工作手册碧桂园工程质量样板引路工作手册碧桂园工程质量样板引路工作手册碧桂园工程质量样板引路工作手册碧桂园工程质量样板引路工作手册1、安全文明施工碧桂园工程质量样板引路工作手册规范【JGJ59-99第3.0.7条】规定：
（表3.0.4-1落地式外脚手架检查评分表）脚手架外侧设置密目式安全网且严密。规范【GB50720-2011第2.0.3条】规定：
临时消防设施设置在建设工程施工现场，用于扑救施工过程中初起火灾的器材、设备和设施。规范【JGJ80-91第3.1.1条】规定：临边必须设置防护。
规范【JGJ59-99第3.0.4条】规定：
(表3.0.4-1落地式外脚手架检查评分表)脚手板要满铺，有利于施工人员现场操作，增加安全系数。162.1模板工程楼梯施工缝预留位置符合规范要求，应留设在受力最小的梯段三分之一处，并且有利于楼梯的浇筑。《防渗漏、防开裂重点控制》（2011版）：
1、卫生间沉箱翻边严禁使用铁丝穿过翻边加固；
2、砼结构板和上翻梁一次性浇捣密实；
3、砼翻边施工定位要准确，以免与上部砌体偏移；
4、翻边要求不得使用木方穿底做竖向支撑，减小沉箱渗漏隐患。碗扣式脚手架的安装须按照【JGJ166-2008】、【J823-2008】规范要求，碗扣锁紧，控制扫地杆高度，按立杆、横杆、斜杆、连墙件的顺序逐层搭设，保证支模系统的稳定性，增加安全系数。2.2钢筋工程【08G101-11图集第4.8条（48页）】规定：当梁的腹板高度≥450mm时，在梁的两个侧面沿梁高度范围内配置纵向构造钢筋。规范【图集11G101-1（70页）】规定：
剪力墙竖向钢筋顶部弯折水平段≥12d。并保证锚固长度（从板底开始算）。1.5和30规范【11G101-1图集（55页）】规定：
纵向受力钢筋连接位置宜避开梁端、柱端、箍筋加密区，如必须在此连接时，应采用机械连接或焊接。规范【11G101-1图集（68页）】规定：
端部有暗柱时剪力墙水平钢筋端部弯折水平段为10d。规范【GB50169-2006第3.4.2条】规定：接地体的连接应采用搭接焊，搭接长度扁钢为其宽度的2倍，圆钢为其直径的6倍，圆钢与扁钢连接时，其长度为圆钢直径的6倍。【08G101-11图集（16页）】规定：
框架节点核心区内均必须设置水平箍筋。有抗震设防要求的，必须按施工图设计文件中的要求配置复合箍筋，不得随意减少；无抗震要求的，箍筋间距不宜大于250mm,且不得大于15d.【08G101-11图集（16页）】规定：
框架节点核心区内均必须设置水平箍筋。有抗震设防要求的，必须按施工图设计文件中的要求配置复合箍筋，不得随意减少；无抗震要求的，箍筋间距不宜大于250mm,且不得大于15d.规范【JGJ2003-2004第6.3.3条】规定：
钢筋连接完毕后，标准型接头连接套筒外应有外露有效螺纹。且连接套筒单边外露有效螺纹不得超2p(p-螺纹螺距）。规范【GB50303-2002第14.2.6及第3.3.11条】规定:
暗配的导管的埋设深度与建筑物、构筑物表面的距离不应小于15mm，导管与导管间的最小净距不应小于30mm，应排列整齐，固定点间距均匀，在底层钢筋绑扎完成，上层钢筋未绑扎前敷设，且检查确认，才能绑扎上层钢筋和浇捣混凝土。马凳设置于上下两层板钢筋的中间，起固定上层板钢筋的作用。规范【ZJQ00-SG-002-2003】“钢筋电渣压力焊施工工艺标准”要求：
1、四周焊包应均匀，凸出钢筋表面的高度应大于或等于4mm；
2、接头处的轴线偏移不得大于钢筋直径的0.1倍，且不得大于2mm，同一截面焊接接头不得大于50%，保证结构的安全性。

【08G101-11图集（22、24、26页】：楼梯钢筋绑扎样板【11G101-1图集(85页）】规定：
抗震框架梁箍筋加密区范围规定：抗震等级为一级：≥2.0hb≥500;抗震等级为二~四级：≥1.5hb≥500;(hb为梁截面高度）按设计图纸要求，剪力墙纵筋一般在内侧，地下室挡土墙竖向纵筋在外侧；【11G101—1图集（70页）】规定：一、二级抗震等级剪力墙底部加强部位竖向分布筋搭接长度为≥1.2LaE，错开500搭接；三四级抗震可直接从楼面搭接。

【08G101-11图集4.1条（42页）】规定：
各层之间的钢筋净距不应小于25mm和d(d为两层纵筋直径较大者）。碧桂园工程质量样板引路工作手册为了保证楼面钢筋排布均匀，间距符合设计尺寸，在板底钢筋绑扎前，模板上进行弹线控制混凝土结构施工钢筋排布规则和构造详图【09G901-4图集（2-5页）】：双向板下部两向交叉钢筋上、下位置关系应按具体设计说明排布，当设计未说明时，短跨方向钢筋应
