第六章模拟校园网工程布线施工
综合布线作为一门应用性强的学科，不仅要求学生掌握一定的基础理论知识，更重要的
是要求学生必须具有综合布线设计能力、施工的操作技能和解决施工过程中实际问题的能力。
综合布线系统的设计和施工离不开智能建筑的结构和用途，我们以图6-1综合布线实验
模拟工程图为案例。模拟校园网工程布线包括一下主要内容：
工程文档设计
跳线制作和端接
管槽系统安装
机柜与信息插座底盒安装

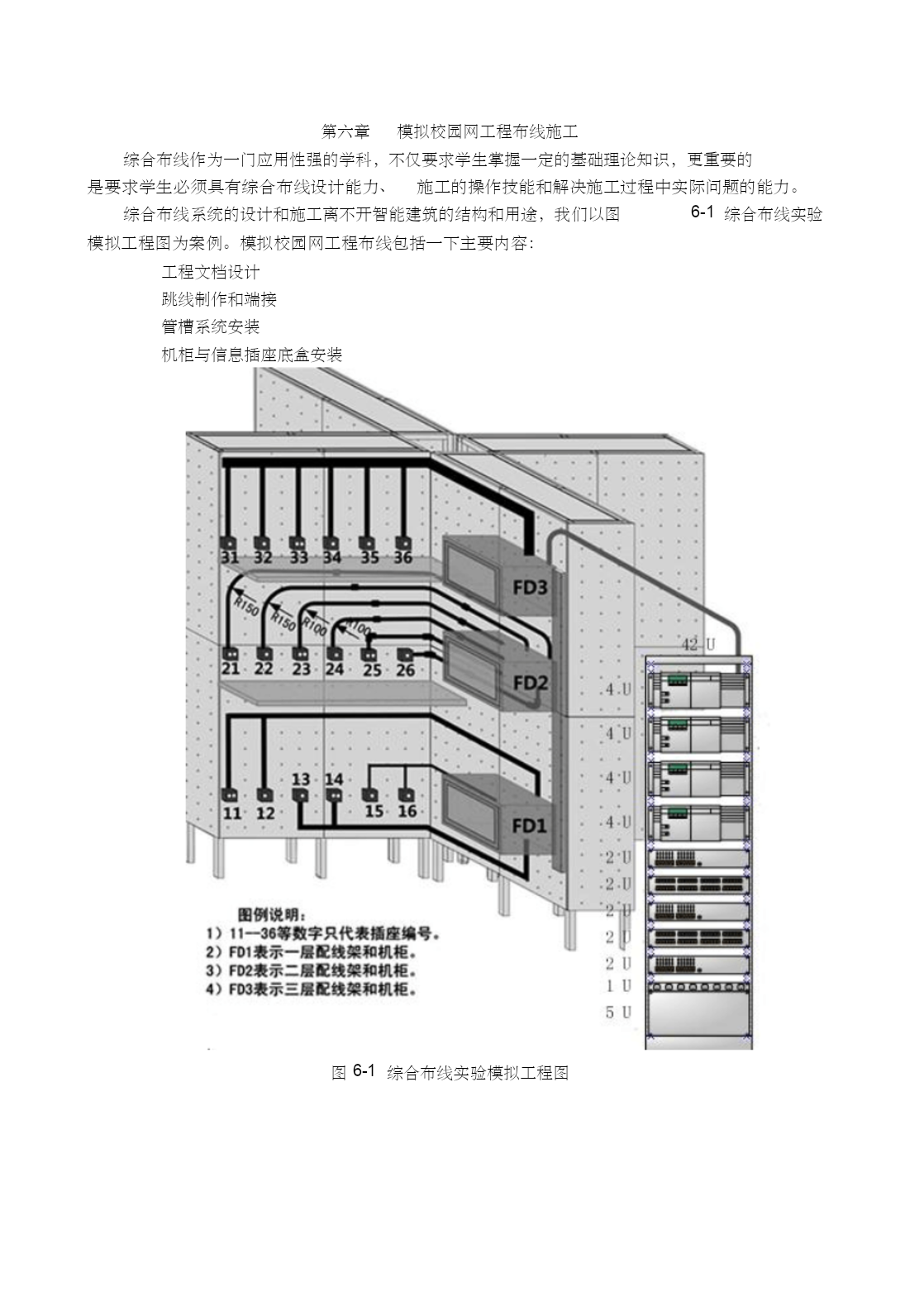

图6-1综合布线实验模拟工程图
6.1工程文档设计

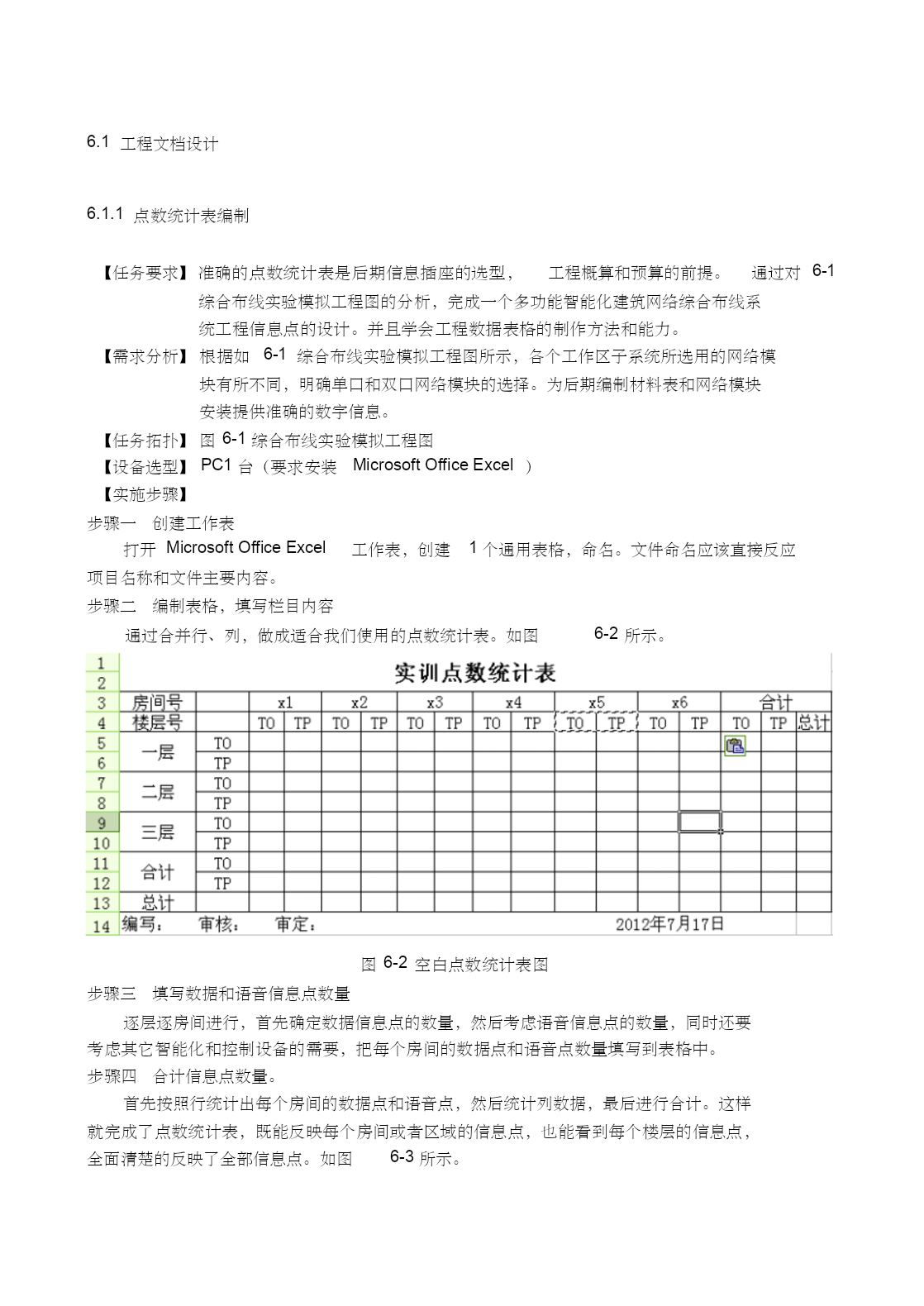

6.1.1点数统计表编制

【任务要求】准确的点数统计表是后期信息插座的选型，工程概算和预算的前提。通过对6-1
综合布线实验模拟工程图的分析，完成一个多功能智能化建筑网络综合布线系
统工程信息点的设计。并且学会工程数据表格的制作方法和能力。
【需求分析】根据如6-1综合布线实验模拟工程图所示，各个工作区子系统所选用的网络模
块有所不同，明确单口和双口网络模块的选择。为后期编制材料表和网络模块
安装提供准确的数字信息。
【任务拓扑】图6-1综合布线实验模拟工程图
【设备选型】PC1台（要求安装MicrosoftOfficeExcel）
【实施步骤】
步骤一创建工作表
打开MicrosoftOfficeExcel工作表，创建1个通用表格，命名。文件命名应该直接反应
项目名称和文件主要内容。
步骤二编制表格，填写栏目内容
通过合并行、列，做成适合我们使用的点数统计表。如图6-2所示。

图6-2空白点数统计表图
步骤三填写数据和语音信息点数量
逐层逐房间进行，首先确定数据信息点的数量，然后考虑语音信息点的数量，同时还要
考虑其它智能化和控制设备的需要，把每个房间的数据点和语音点数量填写到表格中。
步骤四合计信息点数量。
首先按照行统计出每个房间的数据点和语音点，然后统计列数据，最后进行合计。这样
就完成了点数统计表，既能反映每个房间或者区域的信息点，也能看到每个楼层的信息点，
全面清楚的反映了全部信息点。如图6-3所示。

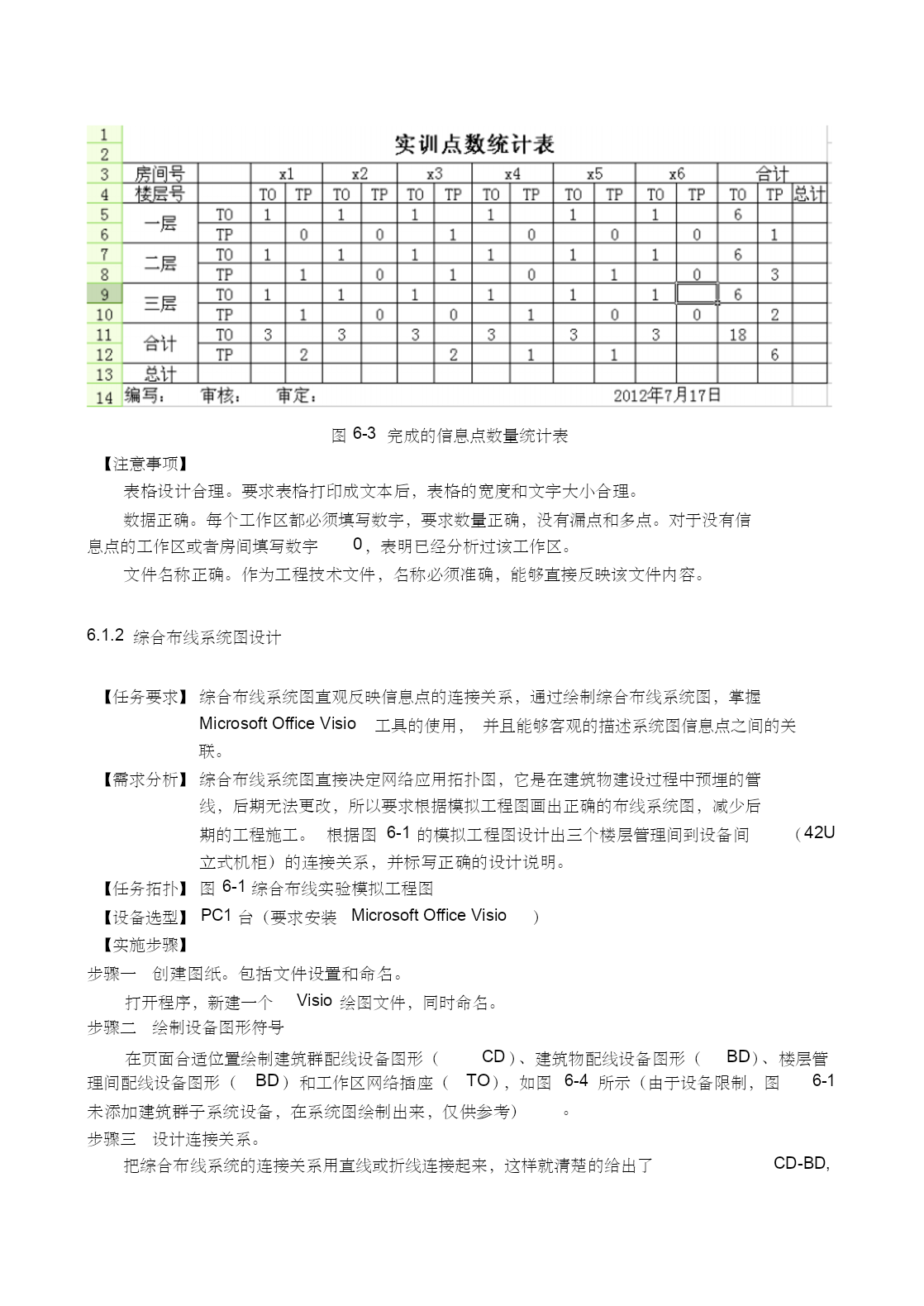

图6-3完成的信息点数量统计表
【注意事项】
表格设计合理。要求表格打印成文本后，表格的宽度和文字大小合理。
数据正确。每个工作区都必须填写数字，要求数量正确，没有漏点和多点。对于没有信
息点的工作区或者房间填写数字0，表明已经分析过该工作区。
文件名称正确。作为工程技术文件，名称必须准确，能够直接反映该文件内容。

6.1.2综合布线系统图设计

【任务要求】综合布线系统图直观反映信息点的连接关系，通过绘制综合布线系统图，掌握
MicrosoftOfficeVisio工具的使用，并且能够客观的描述系统图信息点之间的关
联。
【需求分析】综合布线系统图直接决定网络应用拓扑图，它是在建筑物建设过程中预埋的管
线，后期无法更改，所以要求根据模拟工程图画出正确的布线系统图，减少后
期的工程施工。根据图6-1的模拟工程图设计出三个楼层管理间到设备间（42U
立式机柜）的连接关系，并标写正确的设计说明。
【任务拓扑】图6-1综合布线实验模拟工程图
【设备选型】PC1台（要求安装MicrosoftOfficeVisio）
【实施步骤】
步骤一创建图纸。包括文件设置和命名。
打开程序，新建一个Visio绘图文件，同时命名。
步骤二绘制设备图形符号
在页面合适位置绘制建筑群配线设备图形（CD）、建筑物配线设备图形（BD）、楼层管
理间配线设备图形（BD）和工作区网络插座（TO），如图6-4所示（由于设备限制，图6-1
未添加建筑群子系统设备，在系统图绘制出来，仅供参考）。
步骤三设计连接关系。
把综合布线系统的连接关系用直线或折线连接起来，这样就清楚的给出了CD-BD,
BD-FD,FD-TO之间的连接关系，这些连接关系实际上决定网络应用拓扑图。如图6-4所示。
步骤四设计说明
为了更加清楚地说明设计思想，快速阅读和理解图纸，一般在图纸的空白位置增加设计
说明，主要说明特殊图形符号和设计要求。

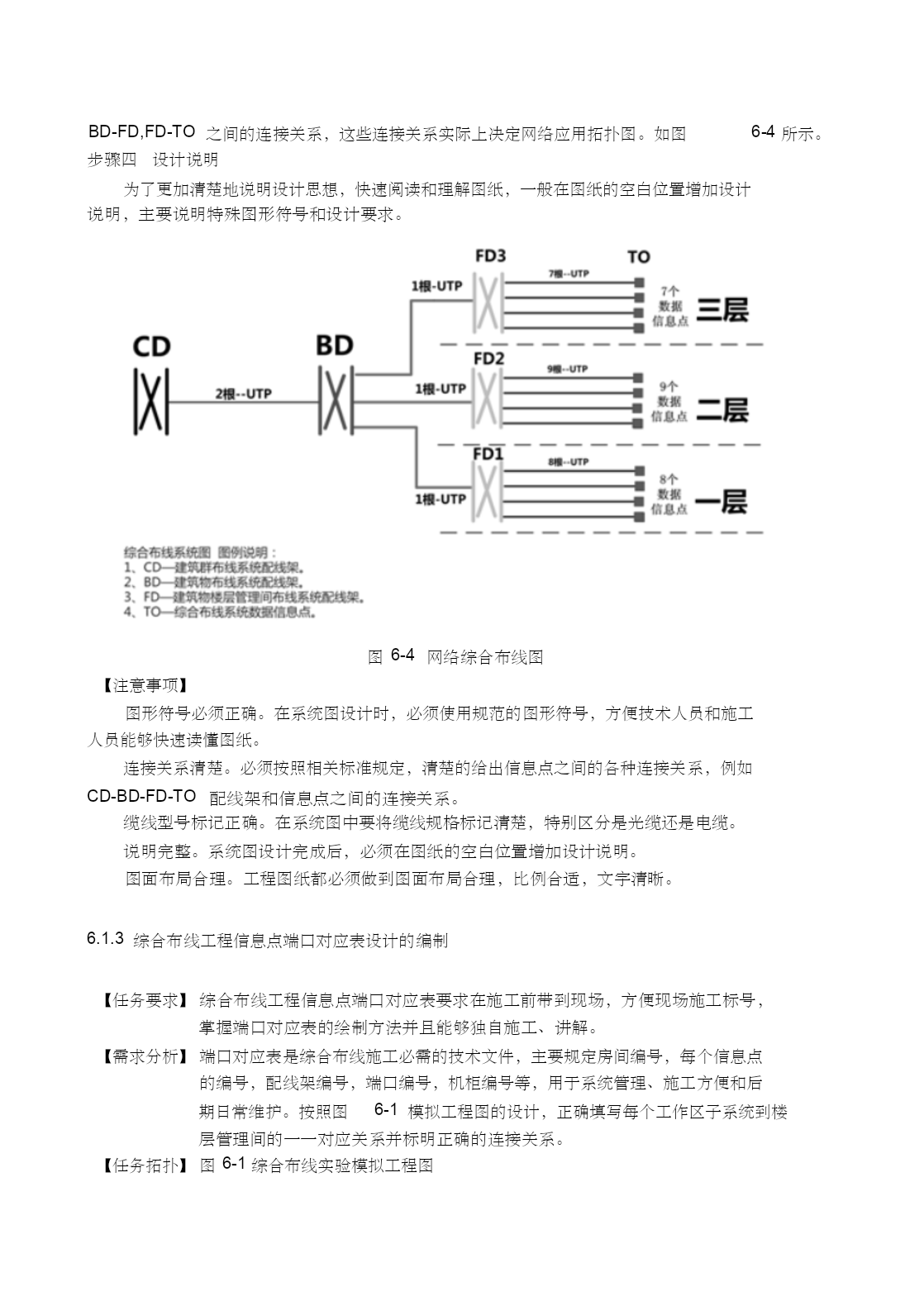

图6-4网络综合布线图
【注意事项】
图形符号必须正确。在系统图设计时，必须使用规范的图形符号，方便技术人员和施工
人员能够快速读懂图纸。
连接关系清楚。必须按照相关标准规定，清楚的给出信息点之间的各种连接关系，例如
CD-BD-FD-TO配线架和信息点之间的连接关系。
缆线型号标记正确。在系统图中要将缆线规格标记清楚，特别区分是光缆还是电缆。
说明完整。系统图设计完成后，必须在图纸的空白位置增加设计说明。
图面布局合理。工程图纸都必须做到图面布局合理，比例合适，文字清晰。

6.1.3综合布线工程信息点端口对应表设计的编制

【任务要求】综合布线工程信息点端口对应表要求在施工前带到现场，方便现场施工标号，
掌握端口对应表的绘制方法并且能够独自施工、讲解。

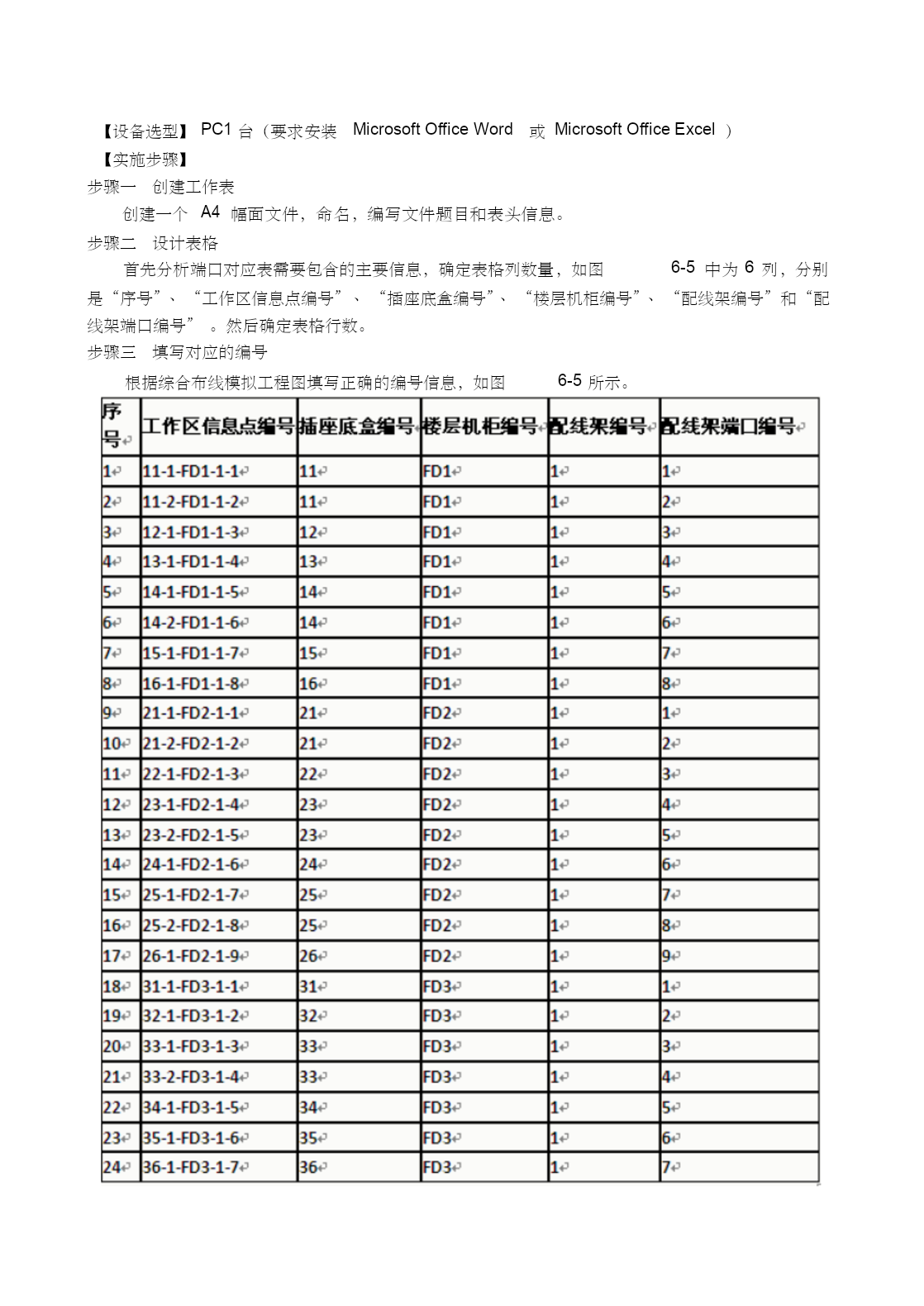

【需求分析】端口对应表
