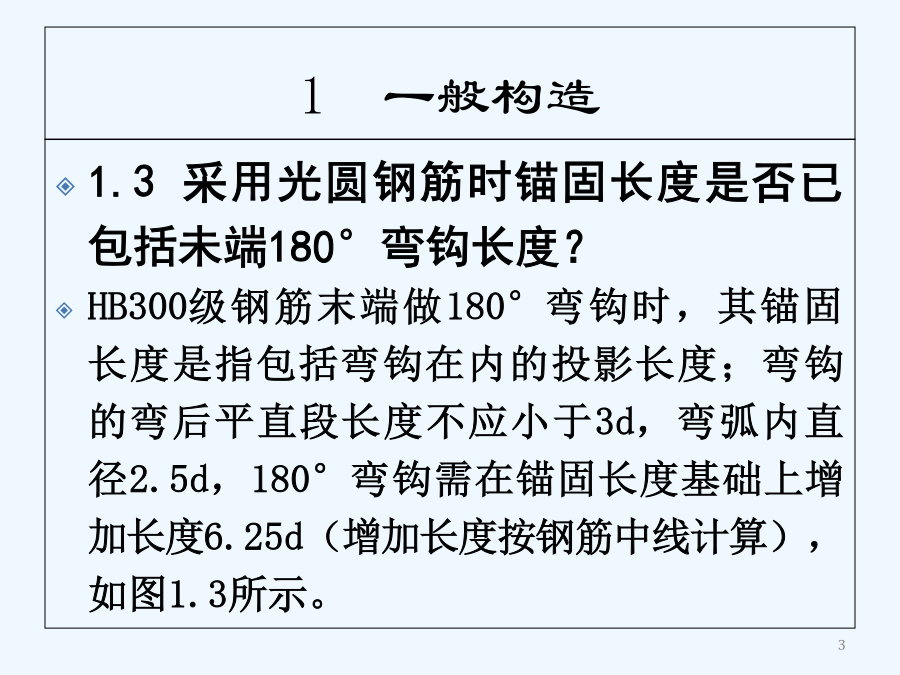

17G101-1G101系列图集施工常见问题答疑图解2019.015目录1一般构造3.14×3.5d/2+3d-2.5d/2-d=6.25d
钢筋弯折锚固的平直段长度量取方式同上（投影长度）。1.516G101系列图集涉及到的钢筋弯折锚固做法有几种？为什么要求必须保证平直段长度？2）平直段长度≥0.4labe（0.4lab），弯折段长度15d，要求平直段应伸至支座尽端；当锚固钢筋承受充分竖向压力作用时，平直段长度可适当减小，该种情况是情况1）的特殊形式，如框架中间层端节点处框架梁上、下部纵向钢筋的弯折锚固。大家有疑问的，可以询问和交流3）平直段长度≥0.35lab，弯折段长度15d，要求平直段宜伸至支座尽端；用于梁、板简支端上部钢筋的锚固。
4）框架顶层中柱顶纵向受力钢筋从梁底算起平直段长度≥0.5labe，弯折段长度12d，要求竖直段伸至柱顶。
16G101-1
2对于钢筋的弯折锚固，其平直段长度均需满足相应要求。对于因支座长度限制而造成无法满足弯折前平直段长度的情况，有些人认为可以将平直段减短些，弯折段加长些，总的长度满足锚固长度la或抗震锚固长度lae就可以了，这种做法是不合适的。
弯折锚固要求弯钩之前必须有一定的平直段锚固长度，是为了控制锚固钢筋的滑移，使构件不至于发生较宽的裂缝和较大的变形。12注意：框架梁端、柱端允许直线锚固。
剪力墙（包括墙身和边缘构件）墙顶、无梁楼板的柱顶不允许直线锚固，必须弯锚。陈青来答复03G101-1图集的问题
●墙问题（1）：在03G101-1图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL时，是否只需锚入AL够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因为板不是墙的支座），而是完成墙与板的相互连接。暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL时，墙竖向钢筋仍然应弯折伸入板中。1.6纵向受拉钢筋的绑扎搭接长度如何确定？搭接长度可以直接查，还是第一次出现，03G和11G都需要计算。1.7钢筋连接有何基本要求？各种连接方式的优缺点？4梁、柱类构件的纵向受力钢筋采用绑扎搭接时，应采取必要的构造措施，在纵向受力钢筋搭接长度范围内应配置横向构造钢筋。（见第1.11条）
5轴心受拉及小偏心受拉杆件（如桁架和拱的拉杆）的纵向受力钢筋不得采用绑扎搭接接头。
6当受拉钢筋的直径d≥25m及受压钢筋的直径d≥28m时，不宜采用绑扎搭接接头。GB50204-2015《混凝土结构工程施工质量验收规范》
5.4.4钢筋接头的位置应符合设计和施工方案要求。有抗震设防要求的结构中，梁端、柱端箍筋加密区范围内不应进行钢筋搭接。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。
条文说明：加密区范围内尽可能不设置钢筋接头，如需连接则应采用性能较好的机械连接和焊接接头。GB50666-2011《混凝土结构工程施工规范》
5.4.1钢筋接头宜设置在受力较小处；有抗震设防要求的结构中，梁端、柱端箍筋加密区范围内不宜设置钢筋接头，且不应进行钢筋搭接。
条文说明：5.4.1受力钢筋的连接接头宜设置在受力较小处。如需在箍筋加密区内设置接头，应采用性能较好的机械连接和焊接接头。JGJ107-2016《钢筋机械连接技术规程》
4.0.3位于同一连接区段内的钢筋机械连接接头的面积百分率应符合下列规定：
2接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区；当无法避开时，应采用Ⅱ级接头或I级接头，且接头面积百分率不应大于50%。钢筋机械连接接头工艺检验指标不全。
（检查表2.钢筋及钢筋焊接、机械连接材料）
——钢筋机械连接接头工艺检验应针对不同钢筋生产厂的钢筋进行，各种类型和型式接头都应进行工艺检验，检验项目包括单向拉伸极限抗拉强度和残余变形。
参考条文：JGJ107-2016《钢筋机械连接技术规程》第7.0.2条。JGJ107-2016《钢筋机械连接技术规程》
7.0.2接头工艺检验应针对不同钢筋生产厂的钢筋进行，施工过程中更换钢筋生产厂或接头技术提供单位时，应补充进行工艺检验。工艺检验应符合下列规定：
1各种类型和型式接头都应进行工艺检验，检验项目包括单向拉伸极限抗拉强度和残余变形；钢筋机械连接现场抽检项目可仅作极限抗拉强度试验。
JGJ107-2016《钢筋机械连接技术规程》
7.0.5接头现场抽检项目应包括极限抗拉强度试验、加工和安装质量检验。抽检应按验收批进行，同钢筋生产厂、同强度等级、同规格、同类型和同型式接头应以500个为一个验收批进行检验与验收，不足500个也应作为一个验收批。【省检反馈】
对材料的试验参数不了解。（机械连接工艺检验包含抗拉强度及残余变形两个参数）
钢筋机械连
