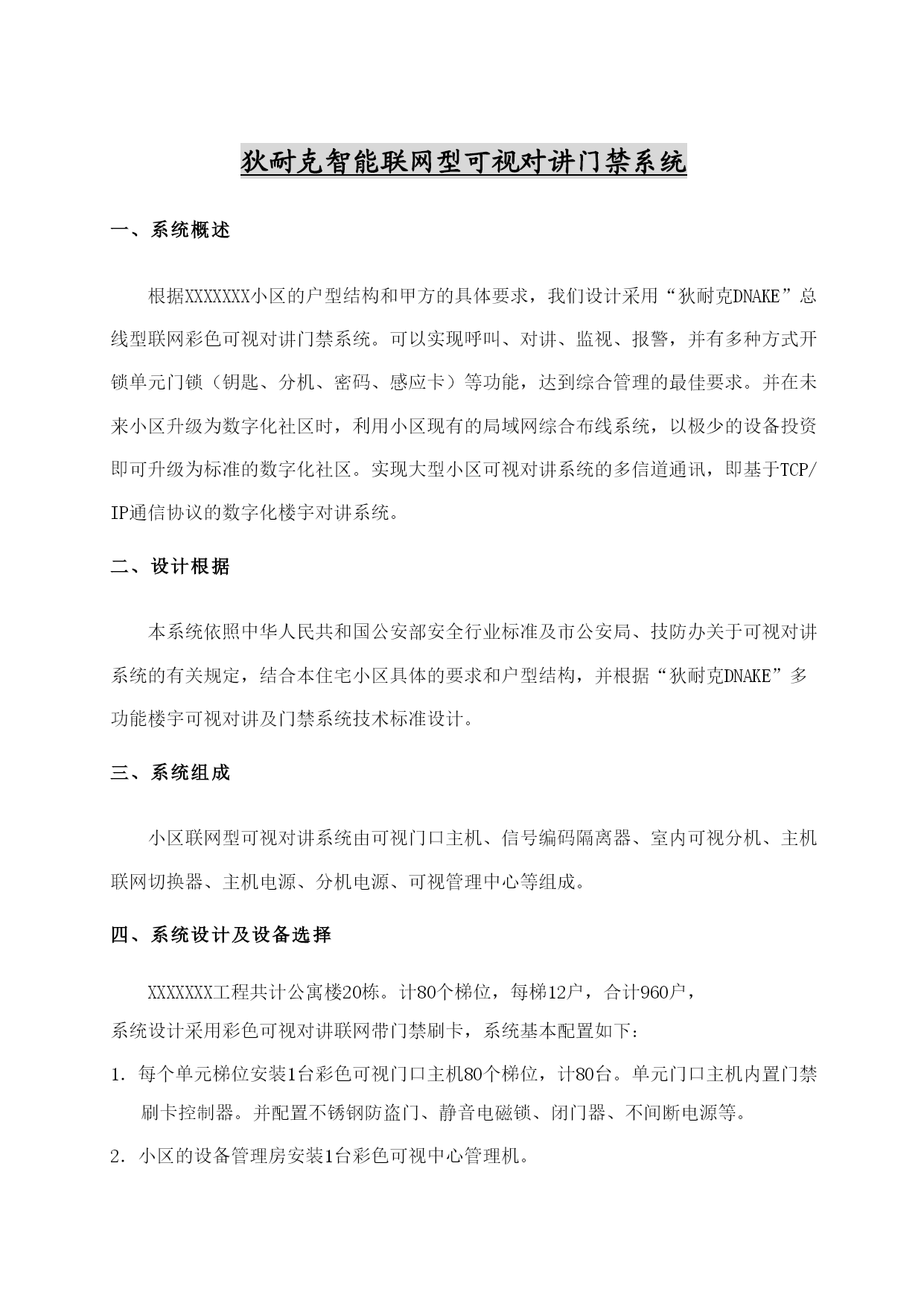

狄耐克智能联网型可视对讲门禁系统
一、系统概述
根据XXXXXXX小区的户型结构和甲方的具体要求，我们设计采用“狄耐克DNAKE”总线型联网彩色可视对讲门禁系统。可以实现呼叫、对讲、监视、报警，并有多种方式开锁单元门锁（钥匙、分机、密码、感应卡）等功能，达到综合管理的最佳要求。并在未来小区升级为数字化社区时，利用小区现有的局域网综合布线系统，以极少的设备投资即可升级为标准的数字化社区。实现大型小区可视对讲系统的多信道通讯，即基于TCP/IP通信协议的数字化楼宇对讲系统。
二、设计根据
本系统依照中华人民共和国公安部安全行业标准及市公安局、技防办关于可视对讲系统的有关规定，结合本住宅小区具体的要求和户型结构，并根据“狄耐克DNAKE”多功能楼宇可视对讲及门禁系统技术标准设计。
三、系统组成
小区联网型可视对讲系统由可视门口主机、信号编码隔离器、室内可视分机、主机联网切换器、主机电源、分机电源、可视管理中心等组成。
四、系统设计及设备选择
XXXXXXX工程共计公寓楼20栋。计80个梯位，每梯12户，合计960户，系统设计采用彩色可视对讲联网带门禁刷卡，系统基本配置如下：
1．每个单元梯位安装1台彩色可视门口主机80个梯位，计80台。单元门口主机内置门禁刷卡控制器。并配置不锈钢防盗门、静音电磁锁、闭门器、不间断电源等。
2．小区的设备管理房安装1台彩色可视中心管理机。

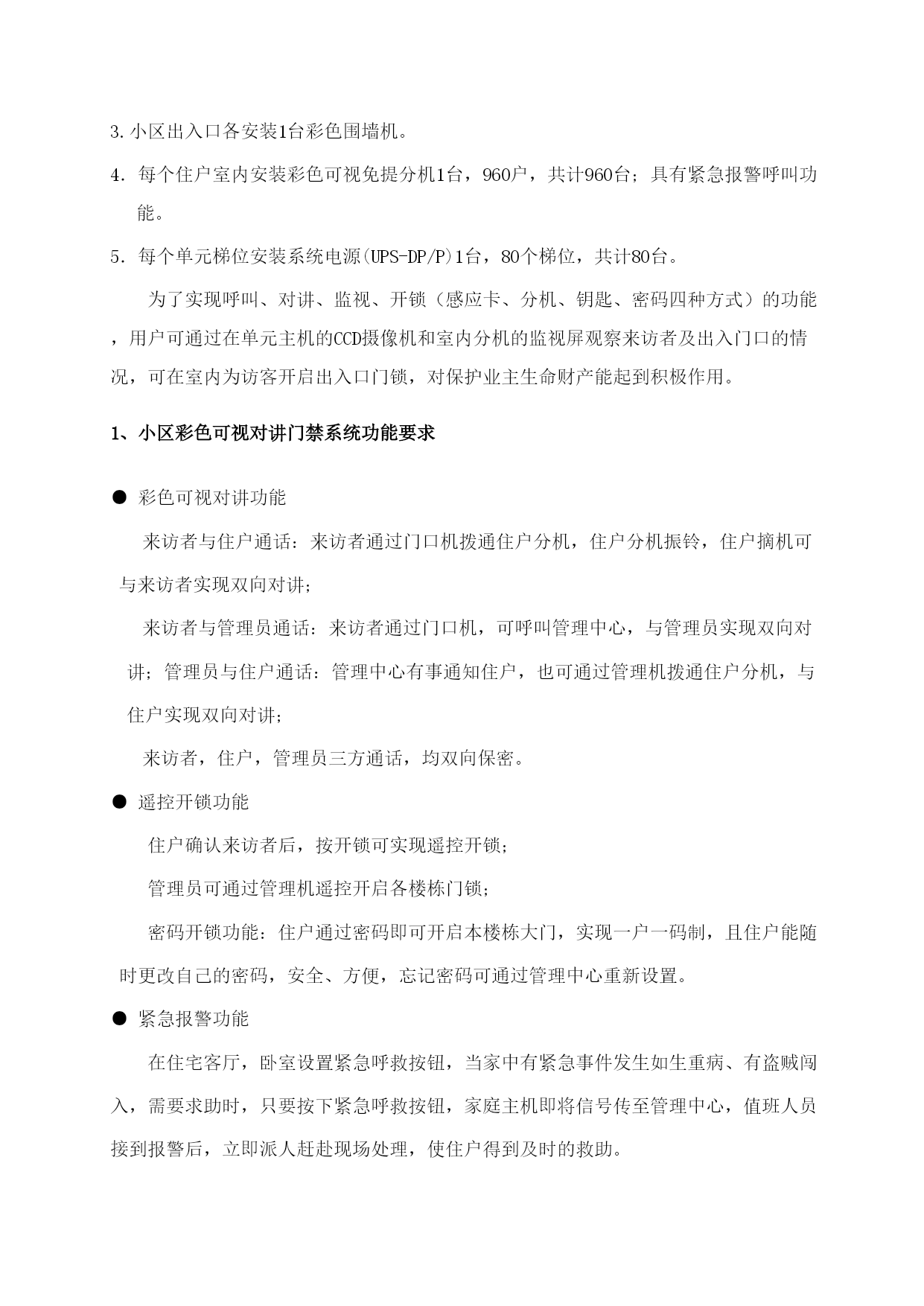

3.小区出入口各安装1台彩色围墙机。
4．每个住户室内安装彩色可视免提分机1台，960户，共计960台；具有紧急报警呼叫功能。
5．每个单元梯位安装系统电源(UPS-DP/P)1台，80个梯位，共计80台。
为了实现呼叫、对讲、监视、开锁（感应卡、分机、钥匙、密码四种方式）的功能，用户可通过在单元主机的CCD摄像机和室内分机的监视屏观察来访者及出入门口的情况，可在室内为访客开启出入口门锁，对保护业主生命财产能起到积极作用。
1、小区彩色可视对讲门禁系统功能要求
●彩色可视对讲功能
来访者与住户通话：来访者通过门口机拨通住户分机，住户分机振铃，住户摘机可与来访者实现双向对讲；
来访者与管理员通话：来访者通过门口机，可呼叫管理中心，与管理员实现双向对讲；管理员与住户通话：管理中心有事通知住户，也可通过管理机拨通住户分机，与住户实现双向对讲；
来访者，住户，管理员三方通话，均双向保密。
●遥控开锁功能
住户确认来访者后，按开锁可实现遥控开锁；
管理员可通过管理机遥控开启各楼栋门锁；
密码开锁功能：住户通过密码即可开启本楼栋大门，实现一户一码制，且住户能随时更改自己的密码，安全、方便，忘记密码可通过管理中心重新设置。
●紧急报警功能
在住宅客厅，卧室设置紧急呼救按钮，当家中有紧急事件发生如生重病、有盗贼闯入，需要求助时，只要按下紧急呼救按钮，家庭主机即将信号传至管理中心，值班人员接到报警后，立即派人赶赴现场处理，使住户得到及时的救助。

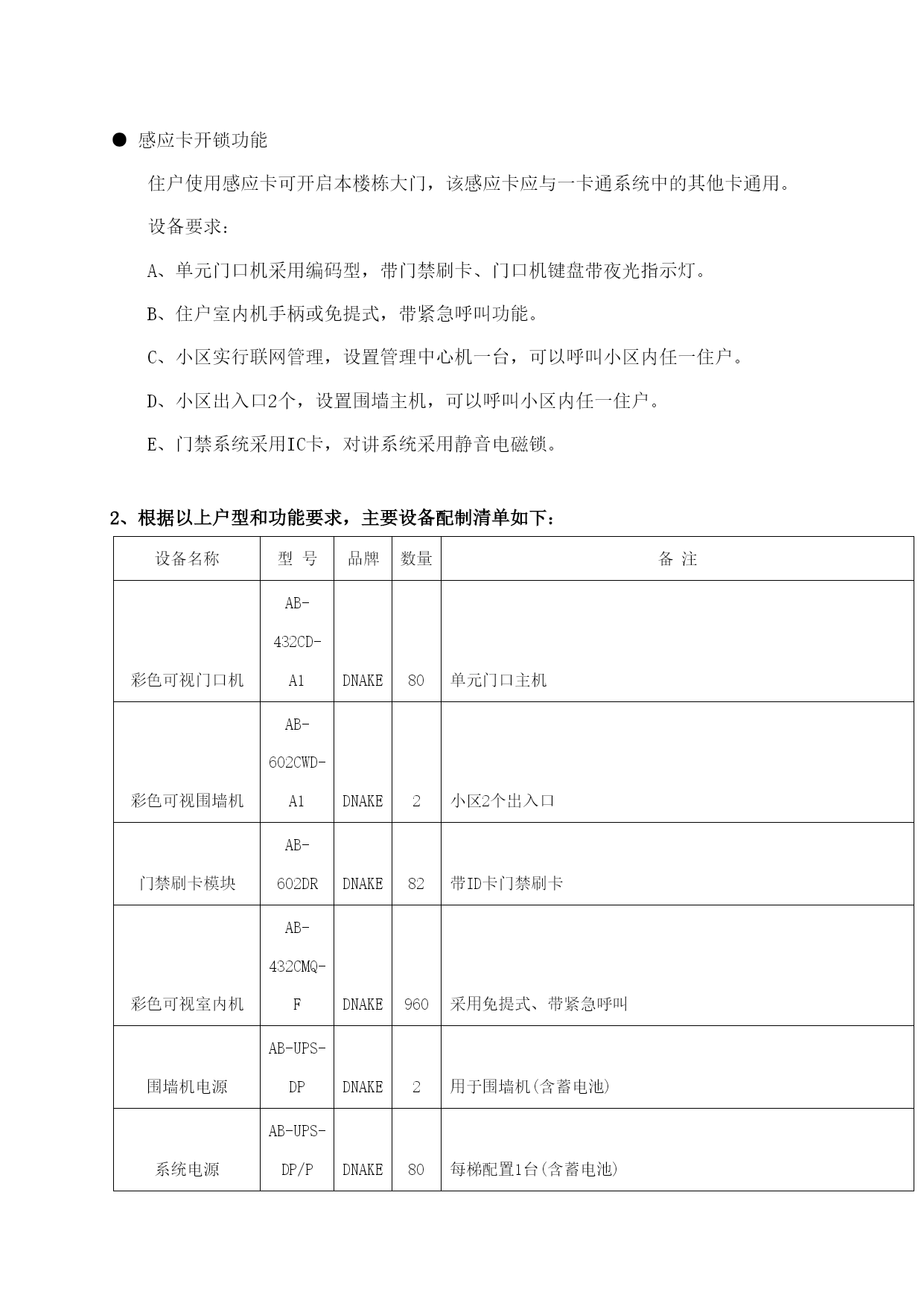

●感应卡开锁功能
住户使用感应卡可开启本楼栋大门，该感应卡应与一卡通系统中的其他卡通用。
设备要求：
A、单元门口机采用编码型，带门禁刷卡、门口机键盘带夜光指示灯。
B、住户室内机手柄或免提式，带紧急呼叫功能。
C、小区实行联网管理，设置管理中心机一台，可以呼叫小区内任一住户。
D、小区出入口2个，设置围墙主机，可以呼叫小区内任一住户。
E、门禁系统采用IC卡，对讲系统采用静音电磁锁。

2、根据以上户型和功能要求，主要设备配制清单如下：
设备名称型号品牌数量备注彩色可视门口机AB-432CD-A1DNAKE80单元门口主机彩色可视围墙机AB-602CWD-A1DNAKE2小区2个出入口门禁刷卡模块AB-602DRDNAKE82带ID卡门禁刷卡彩色可视室内机AB-432CMQ-FDNAKE960采用免提式、带紧急呼叫围墙机电源AB-UPS-DPDNAKE2用于围墙机(含蓄电池)系统电源AB-UPS-DP/PDNAKE80每梯配置1台(含蓄电池)信号编码隔离器AB-432B-2DNAKE4802分支，每层1个联网信号切换器AB-602VAP-8DNAKE10联网信号隔离切换使用联网信号中继器AB-602SRDNAKE4联网对讲信号放大使用多门选择器AB-602DSDNAKE1围墙机与管理中心联网彩色可视管理中心AB-602CCDNAKE1管理中心可实现和住户、门口机三方通话，接收住户的报警信号管理中心电源AB-UPS-CPDNAKE1配套管理中心，含蓄电池

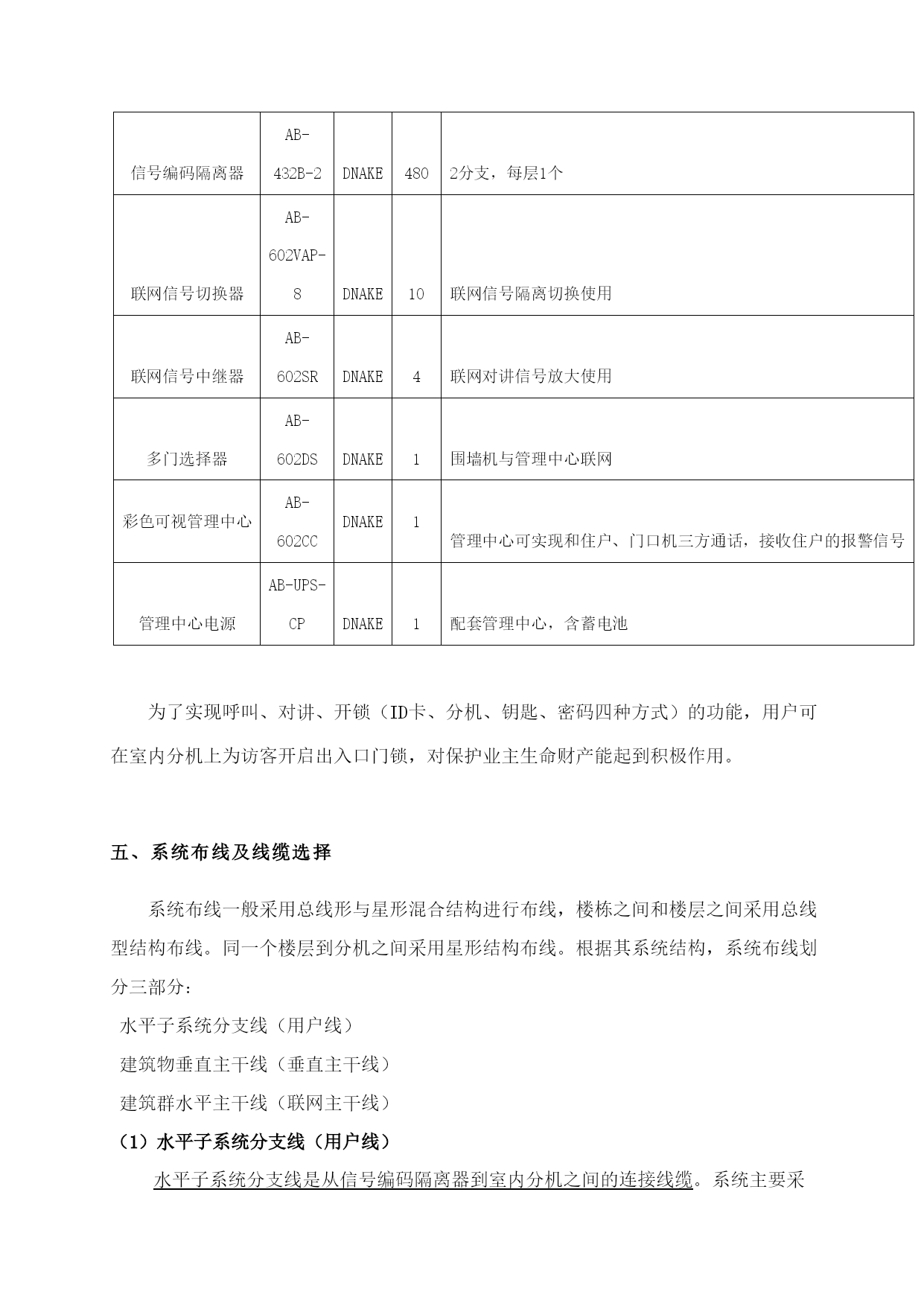

为了实现呼叫、对讲、开锁（ID卡、分机、钥匙、密码四种方式）的功能，用户可在室内分机上为访客开启出入口门锁，对保护业主生命财产能起到积极作用。

五、系统布线及线缆选择
系统布线一般采用总线形与星形混合结构进行布线，楼栋之间和楼层之间采用总线型结构布线。同一个楼层到分机之间采用星形结构布线。
