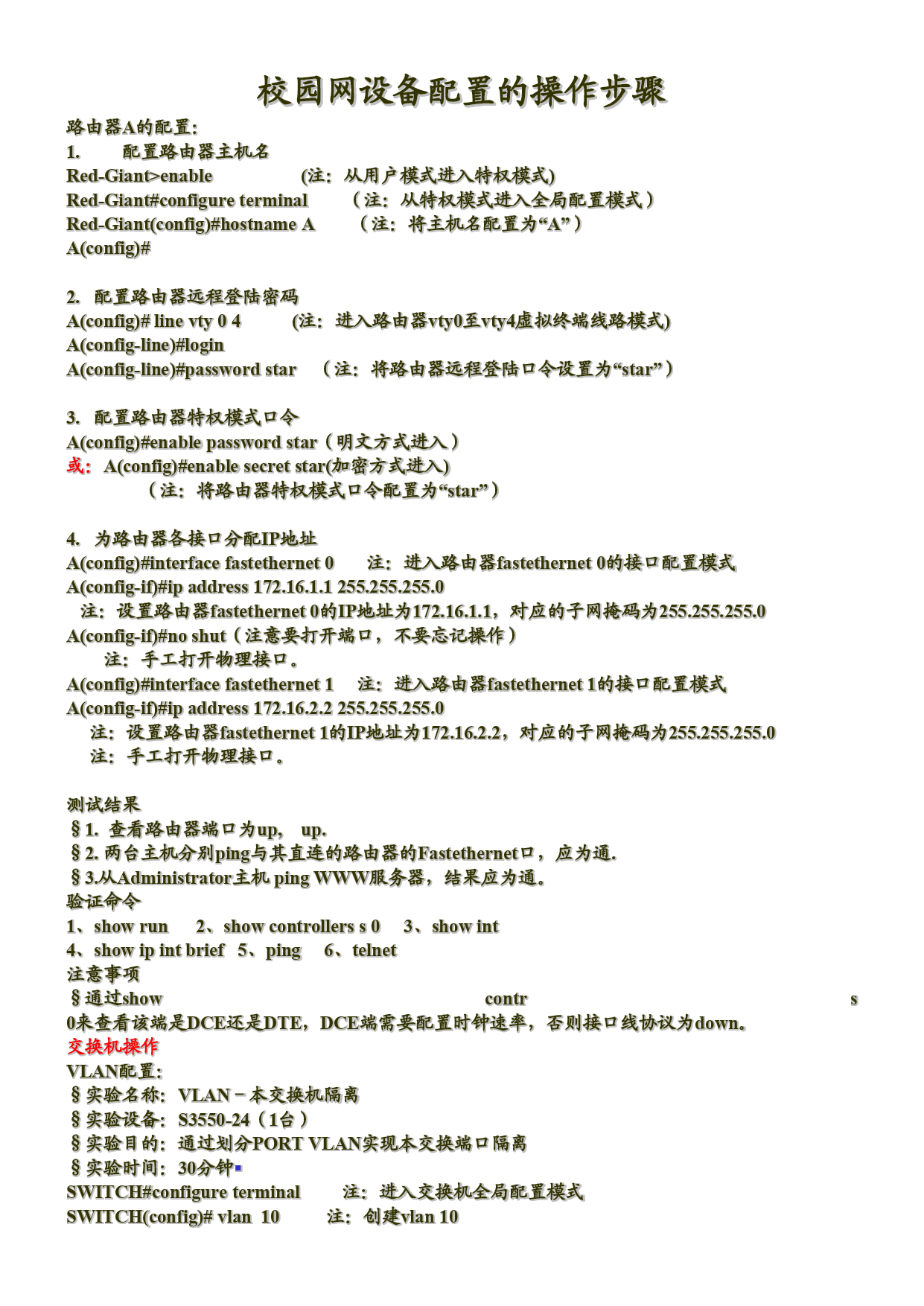

校园网设备配置的操作步骤
路由器A的配置：
配置路由器主机名

Red-Giant>enable(注：从用户模式进入特权模式)

Red-Giant#configureterminal（注：从特权模式进入全局配置模式）

Red-Giant(config)#hostnameA（注：将主机名配置为“A”）

A(config)#

2．配置路由器远程登陆密码
A(config)#linevty04(注：进入路由器vty0至vty4虚拟终端线路模式)
A(config-line)#login
A(config-line)#passwordstar（注：将路由器远程登陆口令设置为“star”）

3．配置路由器特权模式口令
A(config)#enablepasswordstar（明文方式进入）
或：A(config)#enablesecretstar(加密方式进入)
（注：将路由器特权模式口令配置为“star”）

4．为路由器各接口分配IP地址
A(config)#interfacefastethernet0注：进入路由器fastethernet0的接口配置模式
A(config-if)#ipaddress172.16.1.1255.255.255.0
注：设置路由器fastethernet0的IP地址为172.16.1.1，对应的子网掩码为255.255.255.0
A(config-if)#noshut（注意要打开端口，不要忘记操作）
注：手工打开物理接口。
A(config)#interfacefastethernet1注：进入路由器fastethernet1的接口配置模式
A(config-if)#ipaddress172.16.2.2255.255.255.0
注：设置路由器fastethernet1的IP地址为172.16.2.2，对应的子网掩码为255.255.255.0
注：手工打开物理接口。

测试结果
§1.查看路由器端口为up,up．
§2.两台主机分别ping与其直连的路由器的Fastethernet口，应为通．
§3.从Administrator主机pingWWW服务器，结果应为通。
验证命令
1、showrun2、showcontrollerss03、showint
4、showipintbrief5、ping6、telnet
注意事项
§通过showcontrs0来查看该端是DCE还是DTE，DCE端需要配置时钟速率，否则接口线协议为down。
交换机操作
VLAN配置：
§实验名称：VLAN－本交换机隔离
§实验设备：S3550-24（1台）
§实验目的：通过划分PORTVLAN实现本交换端口隔离
§实验时间：30分钟

SWITCH#configureterminal注：进入交换机全局配置模式
SWITCH(config)#vlan10注：创建vlan10

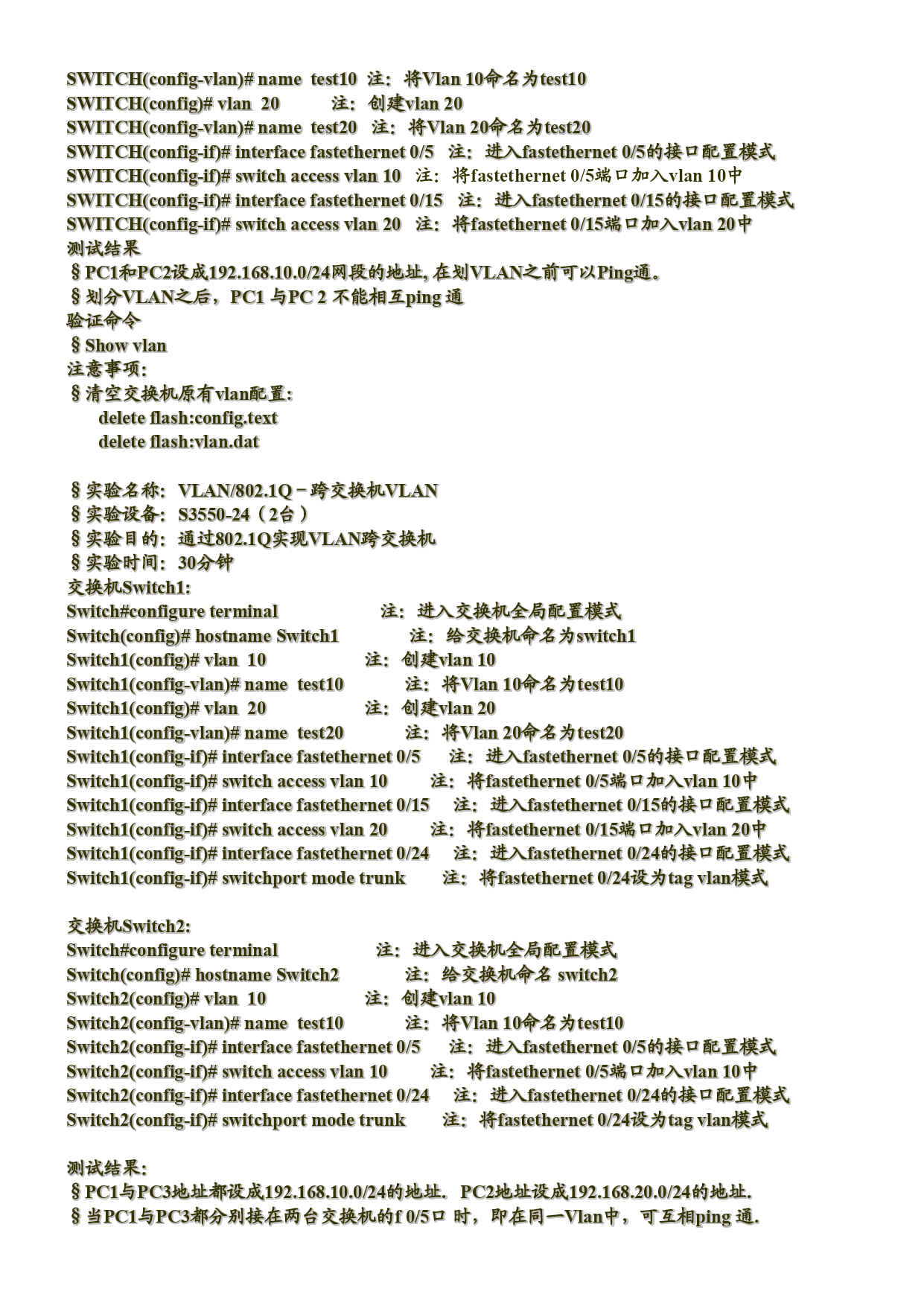

SWITCH(config-vlan)#nametest10注：将Vlan10命名为test10
SWITCH(config)#vlan20注：创建vlan20
SWITCH(config-vlan)#nametest20注：将Vlan20命名为test20
SWITCH(config-if)#interfacefastethernet0/5注：进入fastethernet0/5的接口配置模式
SWITCH(config-if)#switchaccessvlan10注：将fastethernet0/5端口加入vlan10中
SWITCH(config-if)#interfacefastethernet0/15注：进入fastethernet0/15的接口配置模式
SWITCH(config-if)#switchaccessvlan20注：将fastethernet0/15端口加入vlan20中
测试结果
§PC1和PC2设成192.168.10.0/24网段的地址,在划VLAN之前可以Ping通。
§划分VLAN之后，PC1与PC2不能相互ping通
验证命令
§Showvlan
注意事项：
§清空交换机原有vlan配置:
deleteflash:config.text
deleteflash:vlan.dat

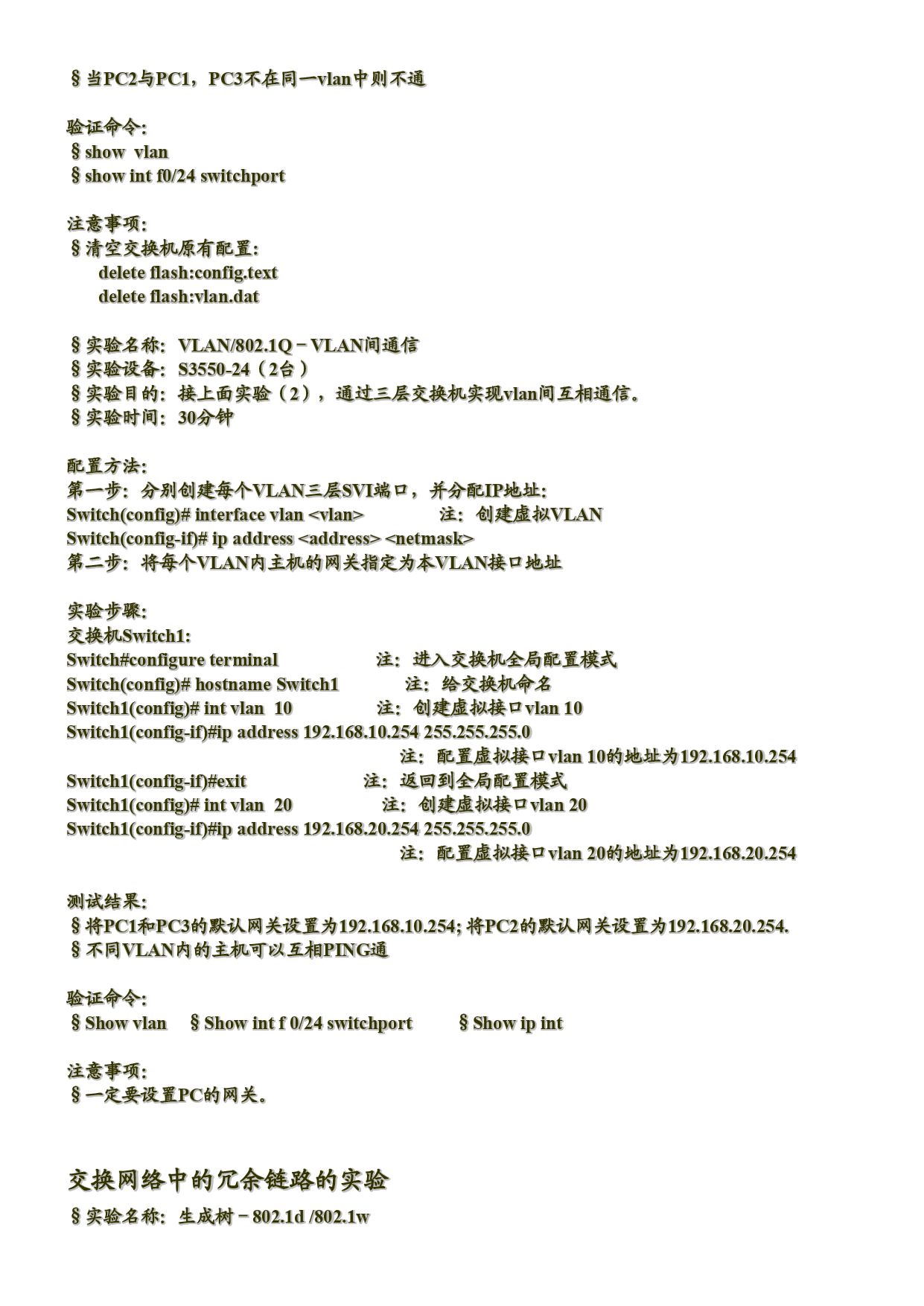

§实验名称：VLAN/802.1Q－跨交换机VLAN
§实验设备：S3550-24（2台）
§实验目的：通过802.1Q实现VLAN跨交换机
§实验时间：30分钟
交换机Switch1:
Switch#configureterminal注：进入交换机全局配置模式
Switch(config)#hostnameSwitch1注：给交换机命名为switch1
Switch1(config)#vlan10注：创建vlan10
Sw
