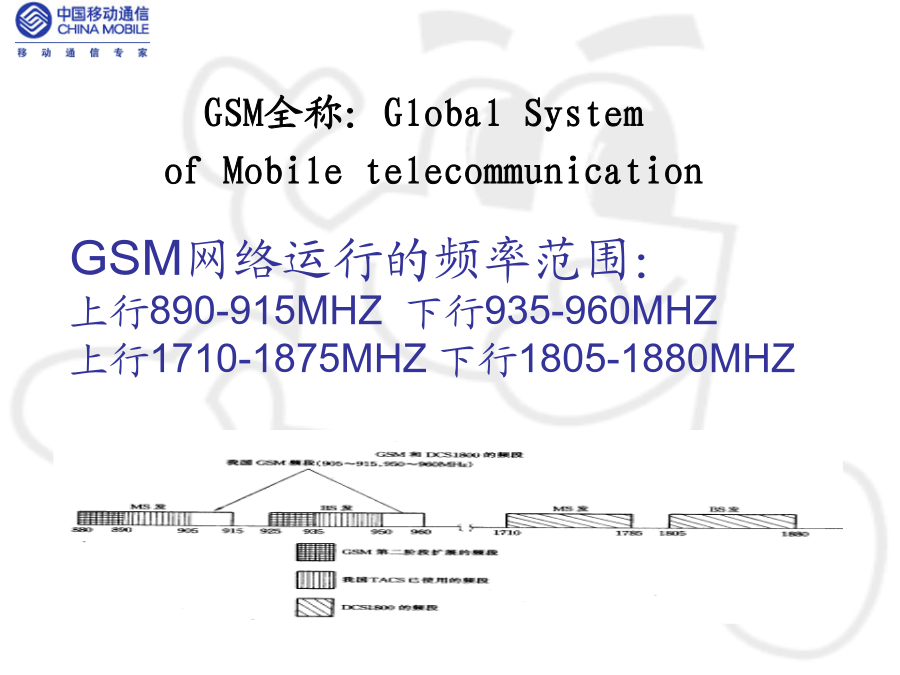

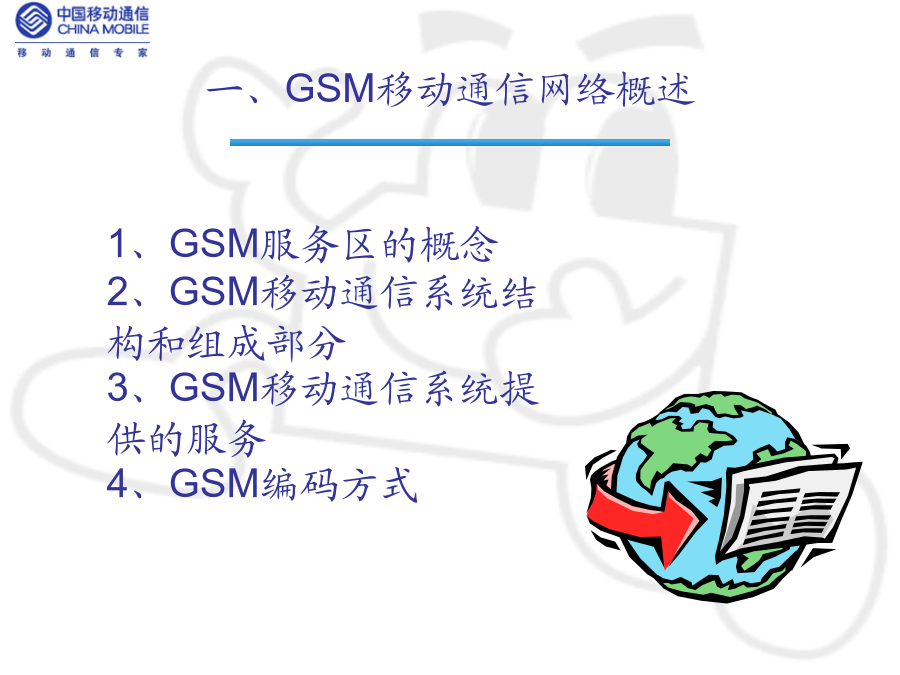

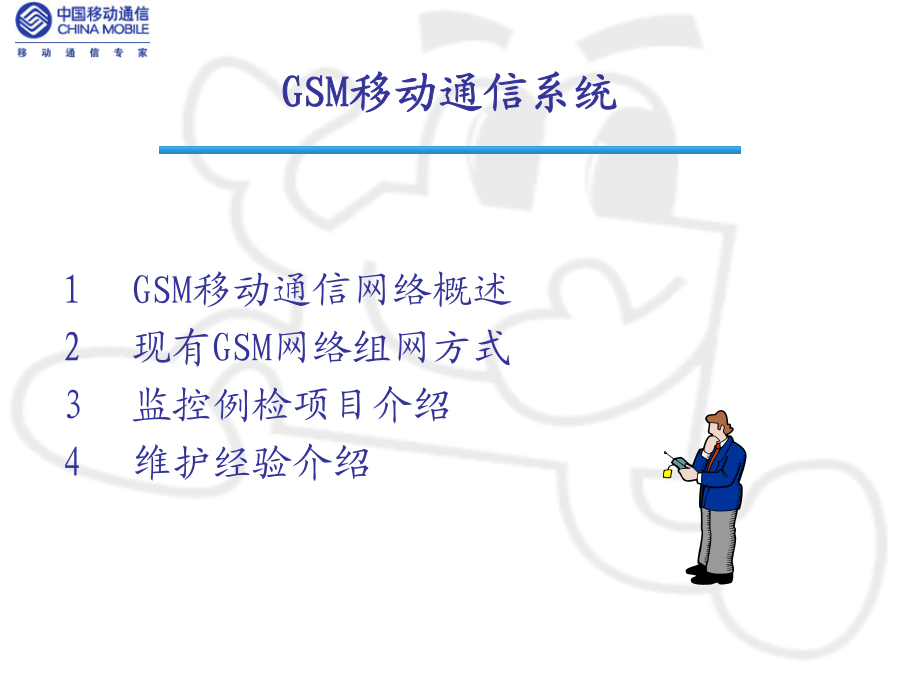

基本移动业务知识培训GSM移动通信系统一、GSM移动通信网络概述GSM网络运行的频率范围：
上行890-915MHZ下行935-960MHZ
上行1710-1875MHZ下行1805-1880MHZ

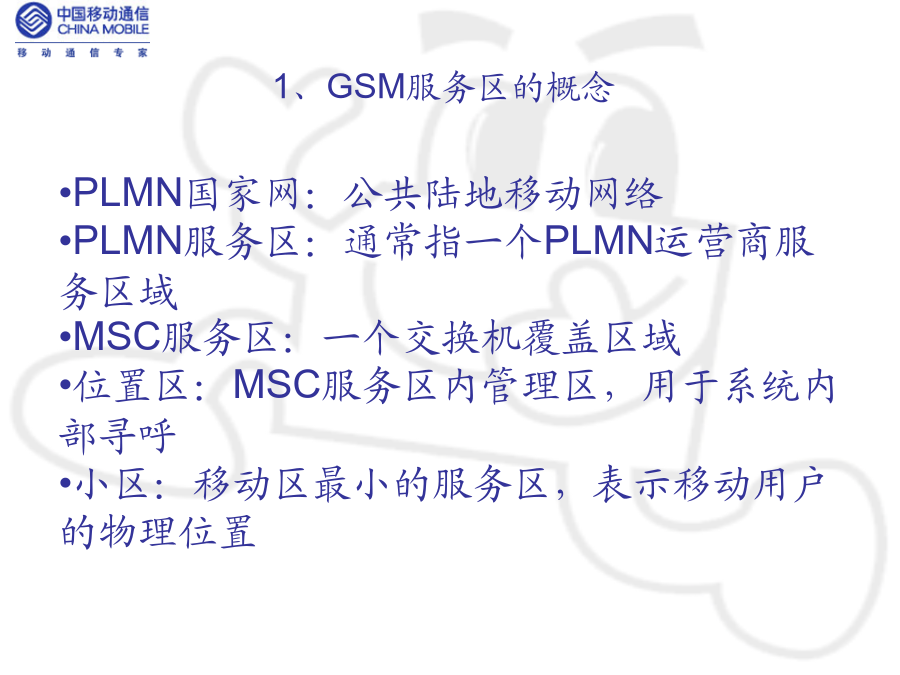

1、GSM服务区的概念位置区演示图2、GSM移动通信系统结构和组成部分交换网路子系统（NSS）主要完成交换功能和客户数据与移动性管理、安全性管理所需的数据库功能。NSS由一系列功能实体所构成，各功能实体介绍如下：MSC：是GSM系统的核心，是对位于它所覆盖区域中的移动台进行控制和完成话路交换的功能实体，也是移动通信系统与其它公用通信网之间的接口。它可完成网路接口、公共信道信令系统和计费等功能，还可完成BSS、MSC之间的切换和辅助性的无线资源管理、移动性管理等。另外，为了建立至移动台的呼叫路由，每个MS、还应能完成入口MSC（GMSC）的功能，即查询位置信息的功能。VLR：是一个数据库，是存储MSC为了处理所管辖区域中MS（统称拜访客户）的来话、去话呼叫所需检索的信息，例如客户的号码，所处位置区域的识别，向客户提供的服务等参数。HLR：也是一个数据库，是存储管理部门用于移动客户管理的数据。每个移动客户都应在其归属位置寄存器（HLR）注册登记，它主要存储两类信息：一是有关客户的参数；二是有关客户目前所处位置的信息，以便建立至移动台的呼叫路由，例如MSC、VLR地址等。AC：用于产生为确定移动客户的身份和对呼叫保密所需鉴权、加密的三参数（随机号码RAND，符合响应SRES，密钥Kc）的功能实体。EIR：也是一个数据库，存储有关移动台设备参数。主要完成对移动设备的识别、监视、闭锁等功能，以防止非法移动台的使用。无线基站子系统BSS系统是在一定的无线覆盖区中由MSC控制，与MS进行通信的系统设备，它主要负责完成无线发送接收和无线资源管理等功能。功能实体可分为基站控制器（BSC）、吗形转换和速率匹配单元和基站收发信台（BTS）。BSC：具有对一个或多个BTS进行控制的功能，它主要负责无线网路资源的管理、小区配置数据管理、功率控制、定位和切换等，是个很强的业务控制点。XCDR：吗形转换和速率匹配单元。它负责速率适配，即把交换系统来的64BIT/S的信道速率调整为16KBIT/S的“业务信道”。BTS：无线接口设备，它完全由BSC控制，主要负责无线传输，完成无线与有线的转换、无线分集、无线信道加密、跳频等功能。BTS覆盖一个或几个小区。智能网智能网适用于所有的电信网络。其基本要点是在一个中心点引入包括业务方法和业务数据的控制层。从而更有效的处理已有的和新的业务。它包括以下单元：业务交换点（SSP）：承担基本网络到智能网络的转接。SSP识别某业务是否要由SCP/CSE处理。业务控制点（SCP）或者CAMEL业务环境（CAMELCSE）：是集中控制不同业务的智能网络节点。SCE/CSE保存用户数据和网络数据。业务管理点（SMP）：提供或扩展IN业务。智能外设节点（IP）一个IP为智能用户对话提供资源。例如录音通知，收吗器等等。GSMPublicLandMobileNetwork(PLMN)3、GSM移动通信系统提供的服务电信业务承栽业务补充业务GSM系统能提供8大类补充业务补充业务名称移动台支持的功能4、GSM编码方式编号计划国际移动客户识别码(IMSI)IMSI用于在全球GSM网络中唯一识别用户。存在于GSM移动通信网所有信令中，存储在客户识别模块(SIM)、HLR、VLR中。IMSI号码结构为：MCCMNCMSIN|------------国际移动客户识别------------||--国内移动客户识别--|MCC＝移动国家号码，由3位数字组成，唯一地识别移动客户所属的国家。我国为460。MNC＝移动网号，由2位数字组成，用于识别移动客户所归属的移动网。邮电部门GSMPLMN网为00，“中国联通公司”GSMPLMN网为0l。MSIN＝移动客户识别码，采用等长11位数字构成。唯一地识别国内GSM移动通信网中移动客户。位置区识别码(LAI)位置区识别码用于移动客户的位置更新，其号码结构是：3位数字2位数字最大16bitMCCMNCLAC|------------LAI-------|MCC＝移动客户国家码，同IMSI中的前三位数字。MNC＝移动网号，同IMSI中的MNC。LAC＝位置区号码，为一个2字节BCD编码，表示为X1X2X3X4。在一个GSMPLMN网中可定义65536个不同的位置区。全球小区识别码(CGI)CGI是用来识别一个位置区内的小区，它是在位置区识别码(LAI)后加上一个小区识别码(CI)，其结构是：3位数字 2位数字 最大16bit 最大16bitMCC MNC LAC CI|---------------------L
