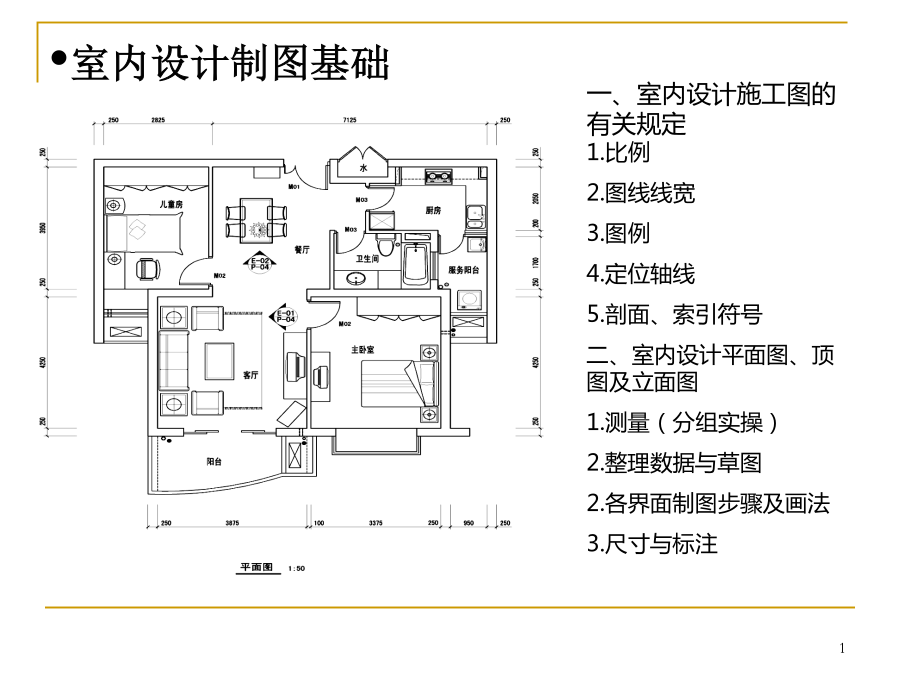

室内设计制图基础平面顶面立面ppt课件.ppt

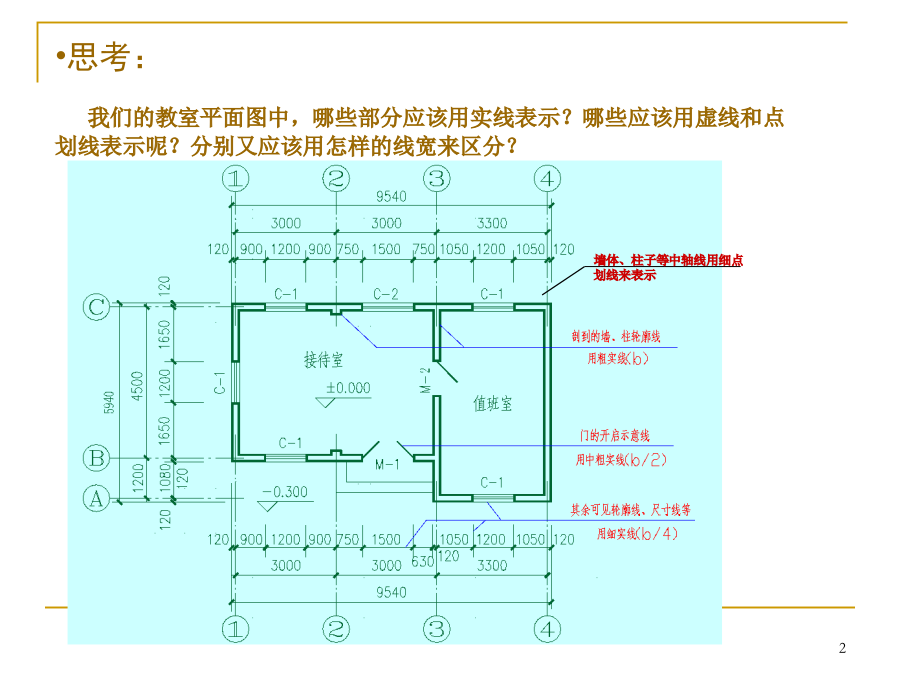

室内设计制图基础思考：

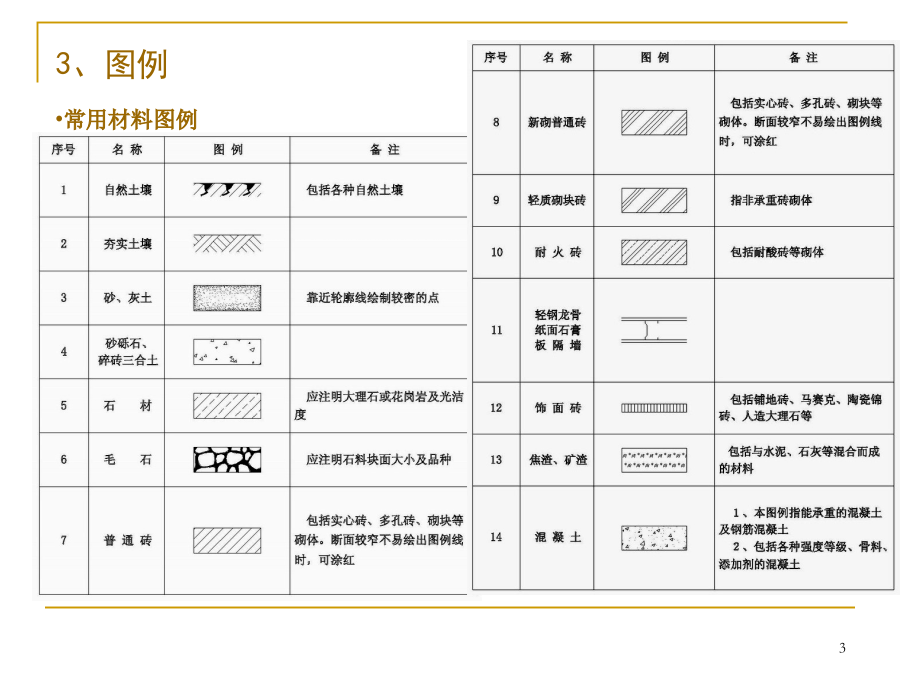

我们的教室平面图中，哪些部分应该用实线表示？哪些应该用虚线和点划线表示呢？分别又应该用怎样的线宽来区分？3、图例常用材料图例

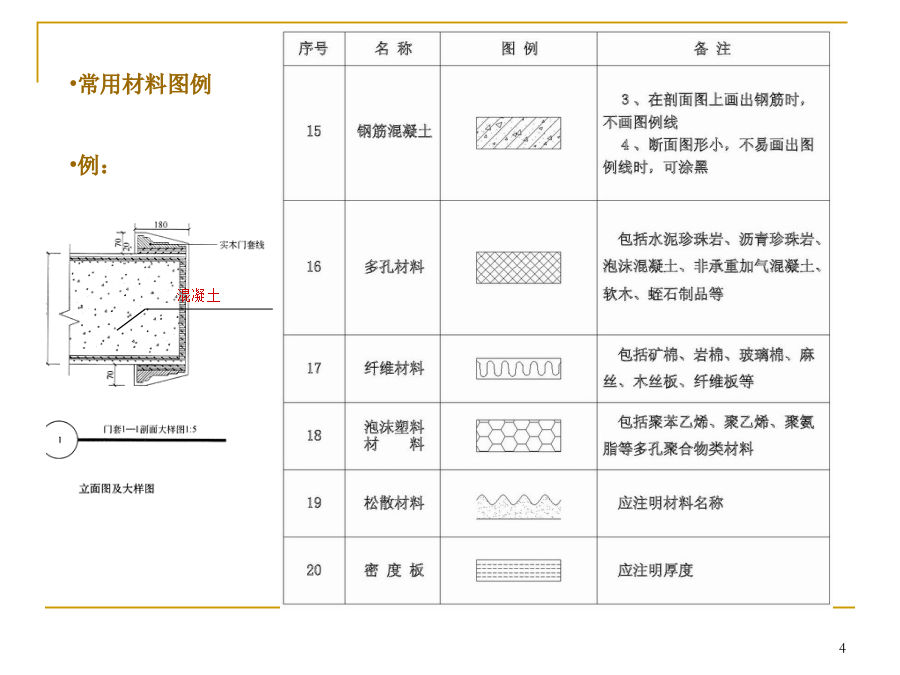

例：

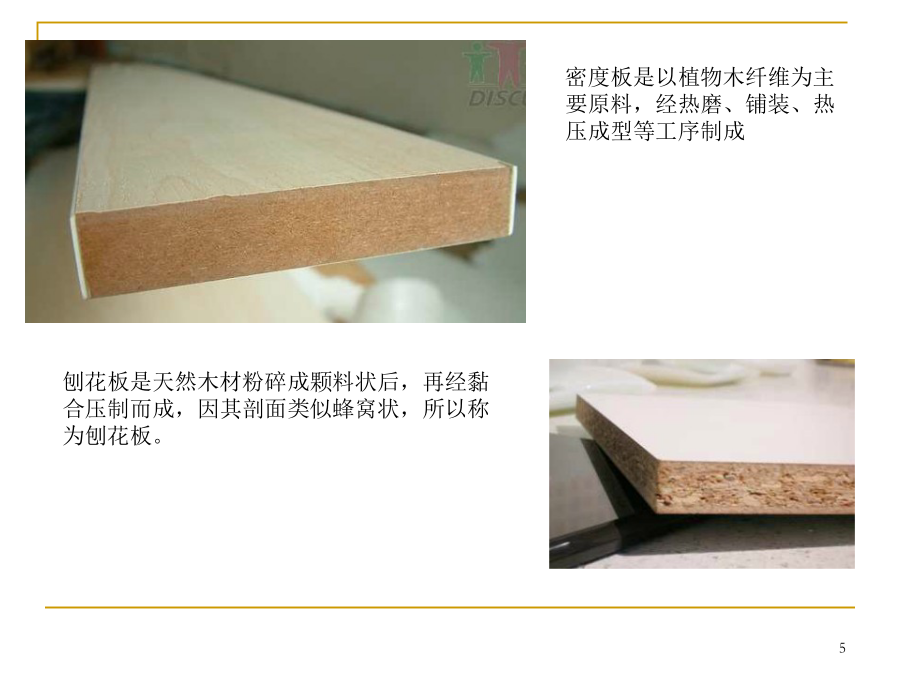

密度板是以植物木纤维为主要原料，经热磨、铺装、热压成型等工序制成常用卫生设备及水池图例7常用灯光照明图例
9有轨道的投光灯立灯（落地灯）吸顶灯、镶嵌灯（筒灯）1314室内设计平面图、顶图及立面图室内设计平面图：2、平面图的画法
(a)绘制墙、柱的定位轴线（细点划线）
3、平面图的标注
室内设计顶棚平面图1、顶棚平面图的主要内容
24
凡是剖到的墙、柱的断面轮廓线用粗实线绘制；
门、窗洞口的位置用虚线绘制；
天花造型、灯具设备等用中实线绘制；
其余用细实线绘制。表示顶棚时，既可使用水平剖面图，也可使用仰视图。两者惟一的区别是：前者要绘制墙身剖面（含其上的门、窗、壁柱等），后者则不用，只需绘制顶棚的内轮廓。
天花底面和分层吊顶的标高；
分层吊顶的尺寸、材料；
灯具、风口等设备的名称、规格和能够明确其位置的尺寸；
详图索引符号,图名和比例等。为了表达清楚，避免产生歧义，一般把顶棚平面图中使用过的图例列表加以说明。2930墙面、柱面的装修做法，包括材料、造型、尺寸等；表示门、窗及窗帘的形式和尺寸；
表示隔断、屏风等的外观和尺寸；
表现墙面、柱面上的灯具、挂件、壁画等装饰；
表示山石、水体、绿化的做法形式等。
立面图和剖立面图主要区别是：剖立面图中需画出被剖的侧墙及顶部楼板和顶棚等，而立面图是直接绘制垂直界面的正投影图，画出侧墙内表面，不必画侧墙及楼板等。（与顶棚平面图中的水平剖面图和仰视图同理）立面图的最外轮廓线用粗实线绘制，
地坪线可用加粗线（粗于标注粗度的1.4倍）绘制，
装修构造的轮廓和陈设的外轮廓线用中实线绘制，
对材料和质地的表现宜用细实线绘制。纵向尺寸、横向尺寸和标高；
材料的名称；
详图索引符号；
图名和比例等。
5、常用比例
室内立面图常用的比例是1：50、1：30，在这个比例范围内，基本可以清晰地表达出室内立面上的形体。
6、室内立面图的绘制步骤
室内立面图的绘制步骤与平面图的基本一致
1、选定图幅，确定比例。
2、画出立面轮廓线及主要分隔线。
3、画出门窗、家具及立面造型的投影。
4、完成各细部作图。
5、检查后，擦去多余图线并按线型线宽加深图线。
6、标注有关尺寸，注写文字说明。39场地测绘（分组实操）绘制宿舍顶面、平面及各立面图（考试作业）A3
