4H358D0200000
7200GS

(SENSORLESSVECTOR)

使用說明書
220V級三相25~100HP
440V級三相25~400HP
本使用說明書，煩請您確實交給本變頻器之最後使用者，以使發揮最大功能。謝謝！

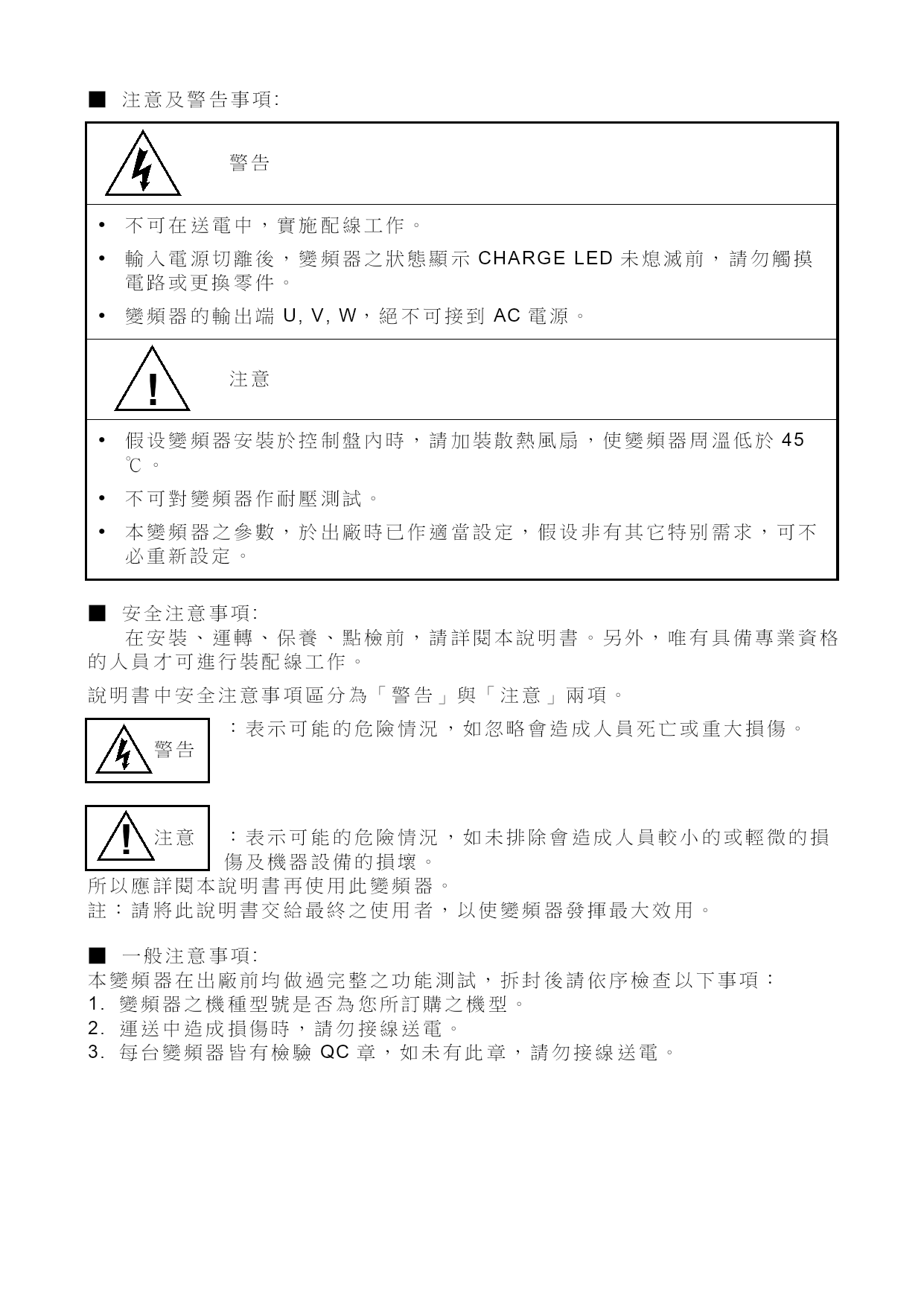

■注意及警告事項:
警告不可在送電中，實施配線工作。
輸入電源切離後，變頻器之狀態顯示CHARGELED未熄滅前，請勿觸摸電路或更換零件。
變頻器的輸出端U,V,W，絕不可接到AC電源。
!
注意假设變頻器安裝於控制盤內時，請加裝散熱風扇，使變頻器周溫低於45℃。
不可對變頻器作耐壓測試。
本變頻器之參數，於出廠時已作適當設定，假设非有其它特别需求，可不必重新設定。
■安全注意事項:
在安裝、運轉、保養、點檢前，請詳閱本說明書。另外，唯有具備專業資格的人員才可進行裝配線工作。
說明書中安全注意事項區分為「警告」與「注意」兩項。
警告：表示可能的危險情況，如忽略會造成人員死亡或重大損傷。

!
注意
：表示可能的危險情況，如未排除會造成人員較小的或輕微的損傷及機器設備的損壞。
所以應詳閱本說明書再使用此變頻器。
註：請將此說明書交給最終之使用者，以使變頻器發揮最大效用。

■一般注意事項:
本變頻器在出廠前均做過完整之功能測試，拆封後請依序檢查以下事項：
1.變頻器之機種型號是否為您所訂購之機型。
2.運送中造成損傷時，請勿接線送電。
3.每台變頻器皆有檢驗QC章，如未有此章，請勿接線送電。－－

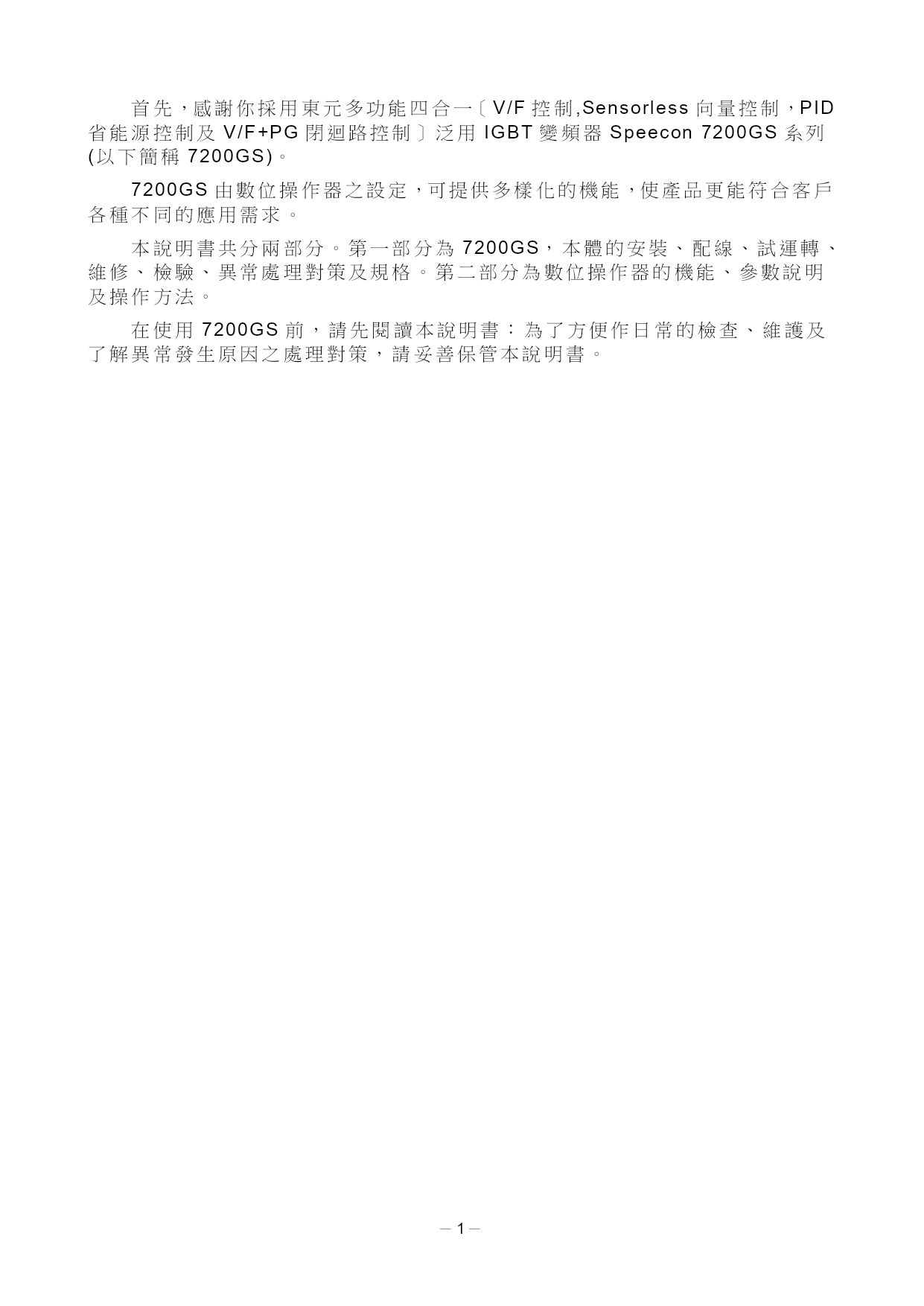

首先，感謝你採用東元多功能四合一〔V/F控制,Sensorless向量控制，PID省能源控制及V/F+PG閉迴路控制〕泛用IGBT變頻器Speecon7200GS系列(以下簡稱7200GS)。
7200GS由數位操作器之設定，可提供多樣化的機能，使產品更能符合客戶各種不同的應用需求。
本說明書共分兩部分。第一部分為7200GS，本體的安裝、配線、試運轉、維修、檢驗、異常處理對策及規格。第二部分為數位操作器的機能、參數說明及操作方法。
在使用7200GS前，請先閱讀本說明書：為了方便作日常的檢查、維護及了解異常發生原因之處理對策，請妥善保管本說明書。

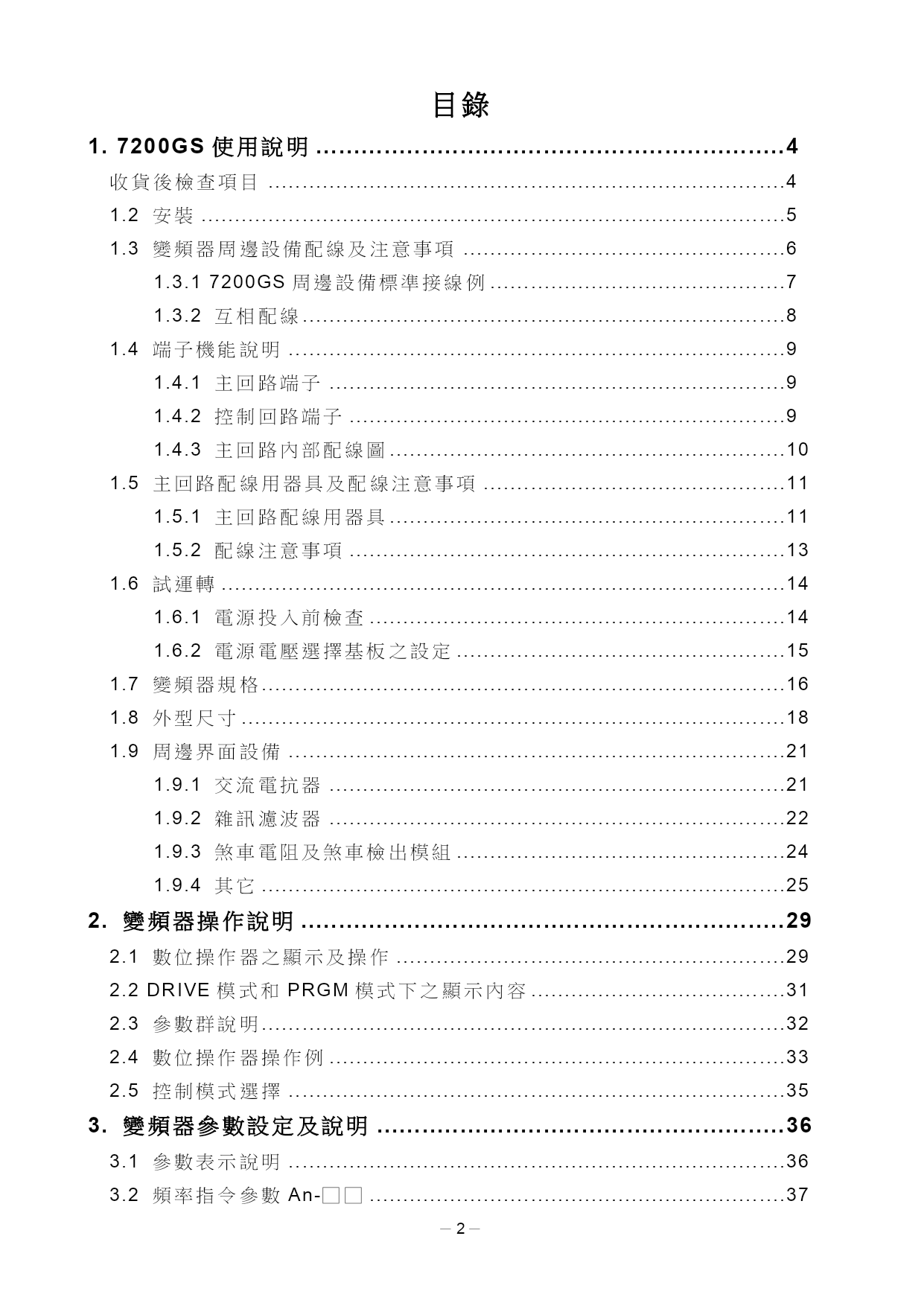

目錄
1.7200GS使用說明 4
收貨後檢查項目 4
1.2安裝 5
1.3變頻器周邊設備配線及注意事項 6
1.3.17200GS周邊設備標準接線例 7
1.3.2互相配線 8
1.4端子機能說明 9
1.4.1主回路端子 9
1.4.2控制回路端子 9
1.4.3主回路內部配線圖 10
1.5主回路配線用器具及配線注意事項 11
1.5.1主回路配線用器具 11
1.5.2配線注意事項 13
1.6試運轉 14
1.6.1電源投入前檢查 14
1.6.2電源電壓選擇基板之設定 15
1.7變頻器規格 16
1.8外型尺寸 18
1.9周邊界面設備 21
1.9.1交流電抗器 21
1.9.2雜訊濾波器 22
1.9.3煞車電阻及煞車檢出模組 24
1.9.4其它 25
2.變頻器操作說明 29
2.1數位操作器之顯示及操作 29
2.2DRIVE模式和PRGM模式下之顯示內容 31
2.3參數群說明 32
2.4數位操作器操作例 33
2.5控制模式選擇 35
3.變頻器參數設定及說明 36
3.1參數表示說明 36
3.2頻率指令參數An-□□ 37
3.3應用參數bn-□□ 38
3.4系統參數Sn-□□ 44

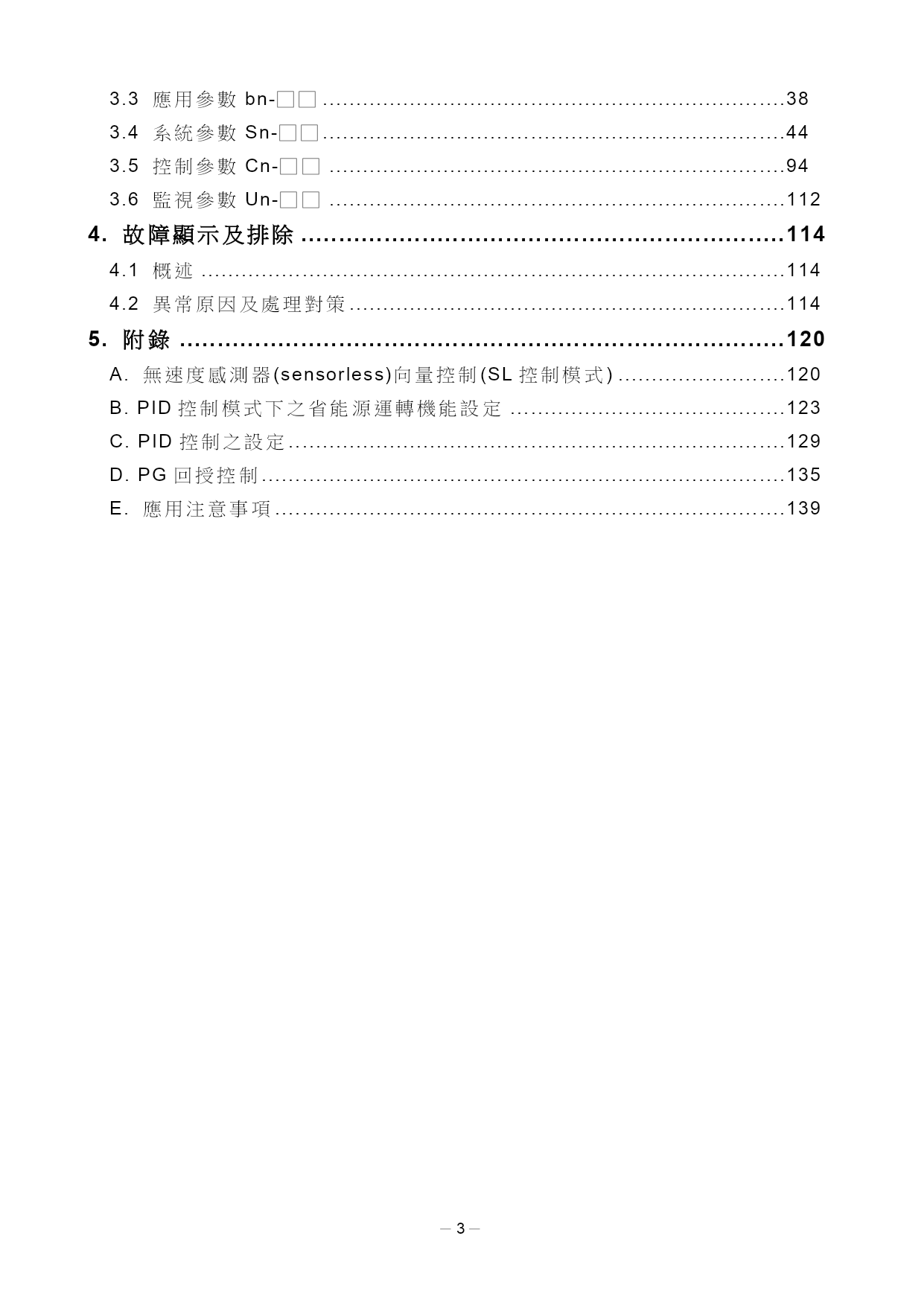

3.5控制參數Cn-□□ 94
3.6監視參數Un-□□ 112
4.故障顯示及排除 114
4.1概述 114
4.2異常原因及處理對策 114
5.附錄 120
A.無速度感測器(sensorless)向量控制(SL控制模式) 120
B.PID控制模式下之省能源運轉機能設定 123
C.PID控制之設定 129
D.PG回授控制 135
E.應用注意事項 139
1.7200GS使用說明
1.1收貨後檢查項目
每部7200GS變頻器，在出廠前均經過功能測試及調整，客戶在變頻器拆箱後，請執行以下檢查。
變頻器機種型號是否正確(請參閱銘板資料)。
變頻器是否有因運送造成損傷。
■銘板內容〔220V級75HP例〕
MODEL
變頻器型號
輸入規格
輸出規格
序號
CE標示

OUTPUT
INPUT

SER.NO
AC3PH200~230V50/60Hz
220VCLASSINVERTER
AC3PH0-230V85KVA224A
JNTEBGBA0075JK---

TECOElectric&MachineryCo.,Ltd.

■變頻器型號說明：
JNTEBGBA0075JK---
7200GS變頻器系列
保護構造
BA：盤內安裝型〔IECIP00〕
BB：盤外壁掛型〔NEMA-1〕
保留
額定電壓
最大適用馬達容量〔HP〕
002
