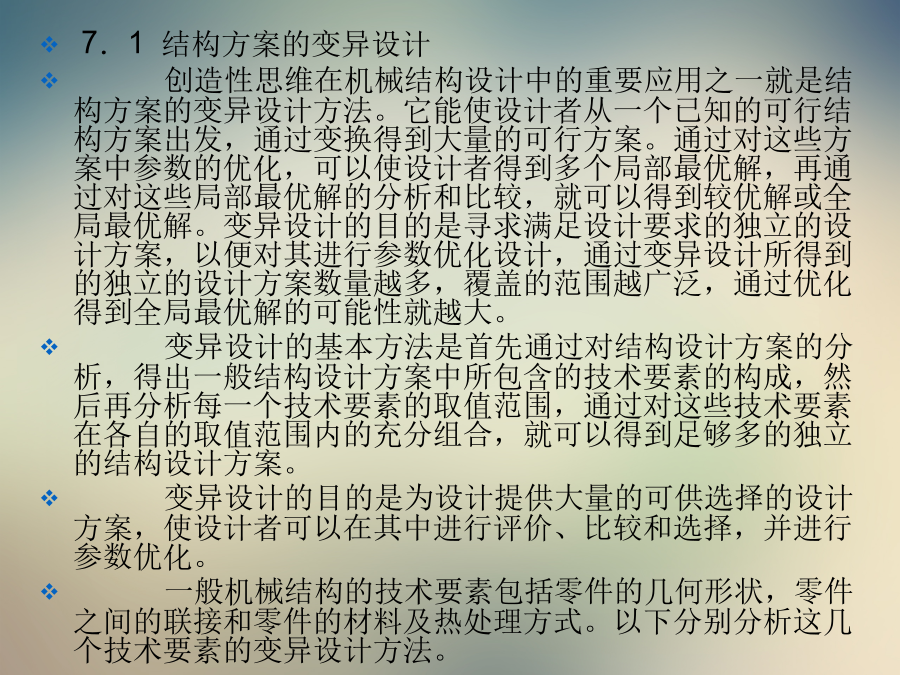

16十一月2024结构方案的创新设计7．1结构方案的变异设计
创造性思维在机械结构设计中的重要应用之一就是结构方案的变异设计方法。它能使设计者从一个已知的可行结构方案出发，通过变换得到大量的可行方案。通过对这些方案中参数的优化，可以使设计者得到多个局部最优解，再通过对这些局部最优解的分析和比较，就可以得到较优解或全局最优解。变异设计的目的是寻求满足设计要求的独立的设计方案，以便对其进行参数优化设计，通过变异设计所得到的独立的设计方案数量越多，覆盖的范围越广泛，通过优化得到全局最优解的可能性就越大。
变异设计的基本方法是首先通过对结构设计方案的分析，得出一般结构设计方案中所包含的技术要素的构成，然后再分析每一个技术要素的取值范围，通过对这些技术要素在各自的取值范围内的充分组合，就可以得到足够多的独立的结构设计方案。
变异设计的目的是为设计提供大量的可供选择的设计方案，使设计者可以在其中进行评价、比较和选择，并进行参数优化。

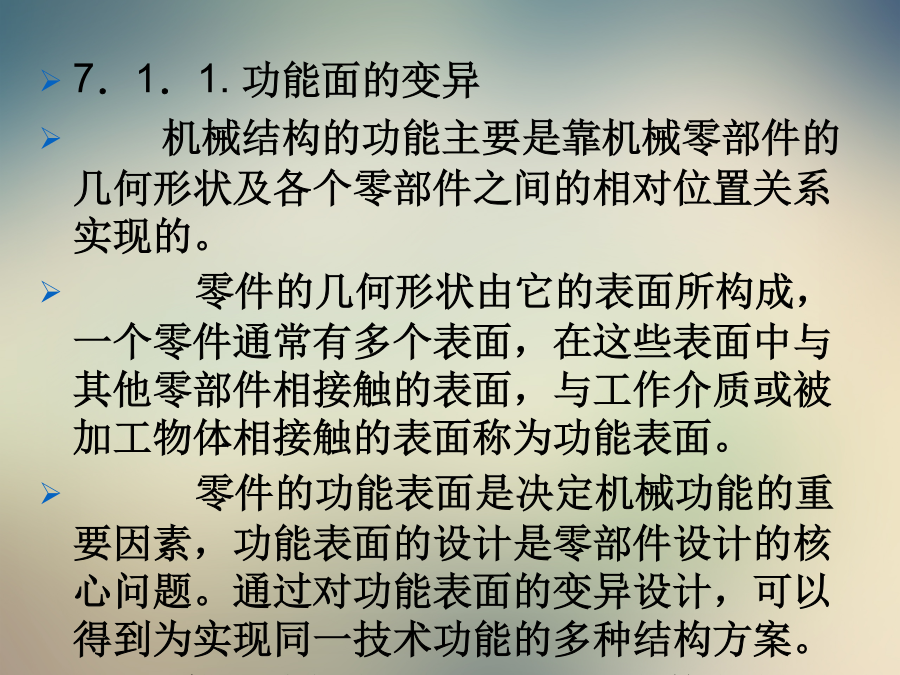

一般机械结构的技术要素包括零件的几何形状，零件之间的联接和零件的材料及热处理方式。以下分别分析这几个技术要素的变异设计方法。7．1．1.功能面的变异
机械结构的功能主要是靠机械零部件的几何形状及各个零部件之间的相对位置关系实现的。
零件的几何形状由它的表面所构成，一个零件通常有多个表面，在这些表面中与其他零部件相接触的表面，与工作介质或被加工物体相接触的表面称为功能表面。
零件的功能表面是决定机械功能的重要因素，功能表面的设计是零部件设计的核心问题。通过对功能表面的变异设计，可以得到为实现同一技术功能的多种结构方案。

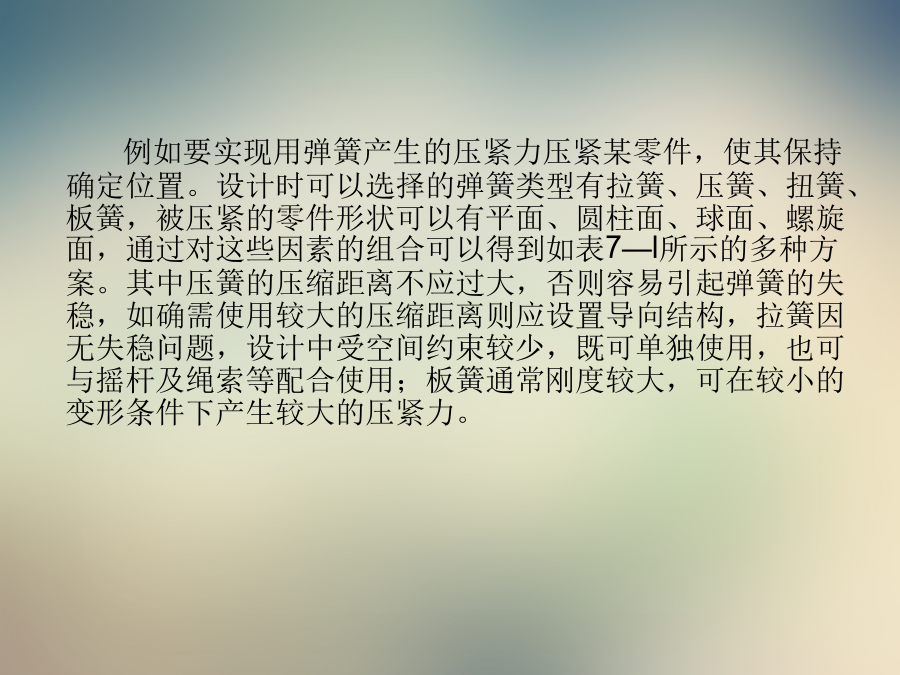

描述功能表面的主要几何参数有表面的形状、尺寸大小、表面数量、位置、顺序等。通过对这几个方面的变异，可以得到多组构型方案。例如要实现用弹簧产生的压紧力压紧某零件，使其保持确定位置。设计时可以选择的弹簧类型有拉簧、压簧、扭簧、板簧，被压紧的零件形状可以有平面、圆柱面、球面、螺旋面，通过对这些因素的组合可以得到如表7—l所示的多种方案。其中压簧的压缩距离不应过大，否则容易引起弹簧的失稳，如确需使用较大的压缩距离则应设置导向结构，拉簧因无失稳问题，设计中受空间约束较少，既可单独使用，也可与摇杆及绳索等配合使用；板簧通常刚度较大，可在较小的变形条件下产生较大的压紧力。螺钉用于联接时需要通过螺钉头部对其进行拧紧，而变换旋拧功能面的形状、数量和位置（内外）可以得到螺钉头的多种设计方案。图7－l所示有12种方案，其中前三种头部结构使用一般扳手拧紧，可获得较大的预紧力，但不同的头部形状所需的最小工作空间（扳手空间）不同；滚花型和元宝型钉头用于手工拧紧，不需专门工具，使用方便；第6、7、8种方案的扳手作用在螺钉头的内表面，可使螺纹联接件表面整齐美观；最后四种分别是用“十字”型螺丝刀和“一字”型螺丝刀拧紧的螺钉头部形状，所需的扳手空间小，但拧紧力矩也小；可以想像，还有许多可以作为螺钉头部形状的设计方案，实际上所有的可加工表面都是可选方案，只是不同的头部形状需要用不同的专用工具拧紧，在设计新的螺钉头部形状方案时要同时考虑拧紧工具的形状和操作方法。机器上的按键外形通常为方形或圆形，这种形状的按键在控制面板上占用较大的面积。为减小电话手机的体积，有人做出如图7-2所示的手机面板设计，面板上的每个按键的宽度为10mm，相邻两键的间距为2mm。如采用方形或圆形按键，则每行按键所占用的最小面板宽度为34mm，由于采用三角形按键，使最小宽度缩小为24mm，比原反案减小29%。在包含中间齿轮的直齿圆柱齿轮传动中，中间轴所受合力的大小与三个轴的相对位置有关。用中间轴所受合力的大小，用Fn表示齿轮啮合处的法向力大小，用α表示齿轮的压力角，则中间轴所受合力关系曲线如图7-3所示。通过合理地选择中间齿轮的位置可以使中间轴及其轴承的受力减小，甚至使其受力为零。在图7－4a所示的结构中，挺杆2与摇杆1通过一球面相接触，球面在挺杆上。当摇杆的位置变化时，摇杆端面与挺杆球面接触点的法线方向随之变化，由于法线方向与挺杆的轴线方向不平行，挺杆与摇杆间作用力的压力角不等于零，所以会产生横向推力，这种横向推力需要挺杆与导轨之间的反力与之平衡。当挺杆的垂直位置较高时，这种反力产生的摩擦力的数值会超过球面接触点的有效轴向推力，因而造成挺杆运动卡死。
如果将球面改
在摇杆上，如
图7一4b所示，
则接触面上的
法线方向始终
平行于挺杆轴
线方向，不产
生横向推力。在图7—5a所示的V形导轨结构中，上方零件为凹形，下方零件为凸形，在重力作用下摩擦表面上的润滑剂会自然流失，如果改变凸凹零件的位置，使上方零件为凸形，下方零件为凹形，如图7－5b所示，则可以有效地改善导轨的润滑状况。图7－6a所示为曲柄摇杆机构，若使机构中销孔尺寸变化，图a中的曲柄摇杆机构演变为图b所示
