北京大兴建总二公司科研办公楼工程

【测量方案】
北京大兴建总二公司科研办公楼工程

【测量方案】
目录
TOC\o"1-2"\h\zHYPERLINK\l"_Toc65810474"1、 工程概况 PAGEREF_Toc65810474\h2
HYPERLINK\l"_Toc65810475"2、 测量机构 PAGEREF_Toc65810475\h2
HYPERLINK\l"_Toc65810476"3、使用仪器及工具 PAGEREF_Toc65810476\h2
HYPERLINK\l"_Toc65810477"4、测量依据 PAGEREF_Toc65810477\h2
HYPERLINK\l"_Toc65810478"5、场地高程控制测设 PAGEREF_Toc65810478\h3
HYPERLINK\l"_Toc65810479"6、施工过程测量控制 PAGEREF_Toc65810479\h3
HYPERLINK\l"_Toc65810480"6.1+0.000以下施工 PAGEREF_Toc65810480\h3
HYPERLINK\l"_Toc65810481"6.2+0.000以上结构施工 PAGEREF_Toc65810481\h3
HYPERLINK\l"_Toc65810482"6.3装修工程分部测量施工 PAGEREF_Toc65810482\h4
HYPERLINK\l"_Toc65810483"7、测量质量保证措施 PAGEREF_Toc65810483\h4
HYPERLINK\l"_Toc65810484"8、测量成果报告及资料 PAGEREF_Toc65810484\h5
HYPERLINK\l"_Toc65810485"9、精度要求 PAGEREF_Toc65810485\h5
HYPERLINK\l"_Toc65810486"10、测量验线工作程序 PAGEREF_Toc65810486\h5
HYPERLINK\l"_Toc65810487"11、附图 PAGEREF_Toc65810487\h6
HYPERLINK\l"_Toc65810488"11.1定位放线图 PAGEREF_Toc65810488\h6
HYPERLINK\l"_Toc65810489"11.2平面控制桩布置图 PAGEREF_Toc65810489\h6
HYPERLINK\l"_Toc65810490"11.3投测孔平面布置图 PAGEREF_Toc65810490\h6
HYPERLINK\l"_Toc65810491"11.4地下主控线平面布置图 PAGEREF_Toc65810491\h6

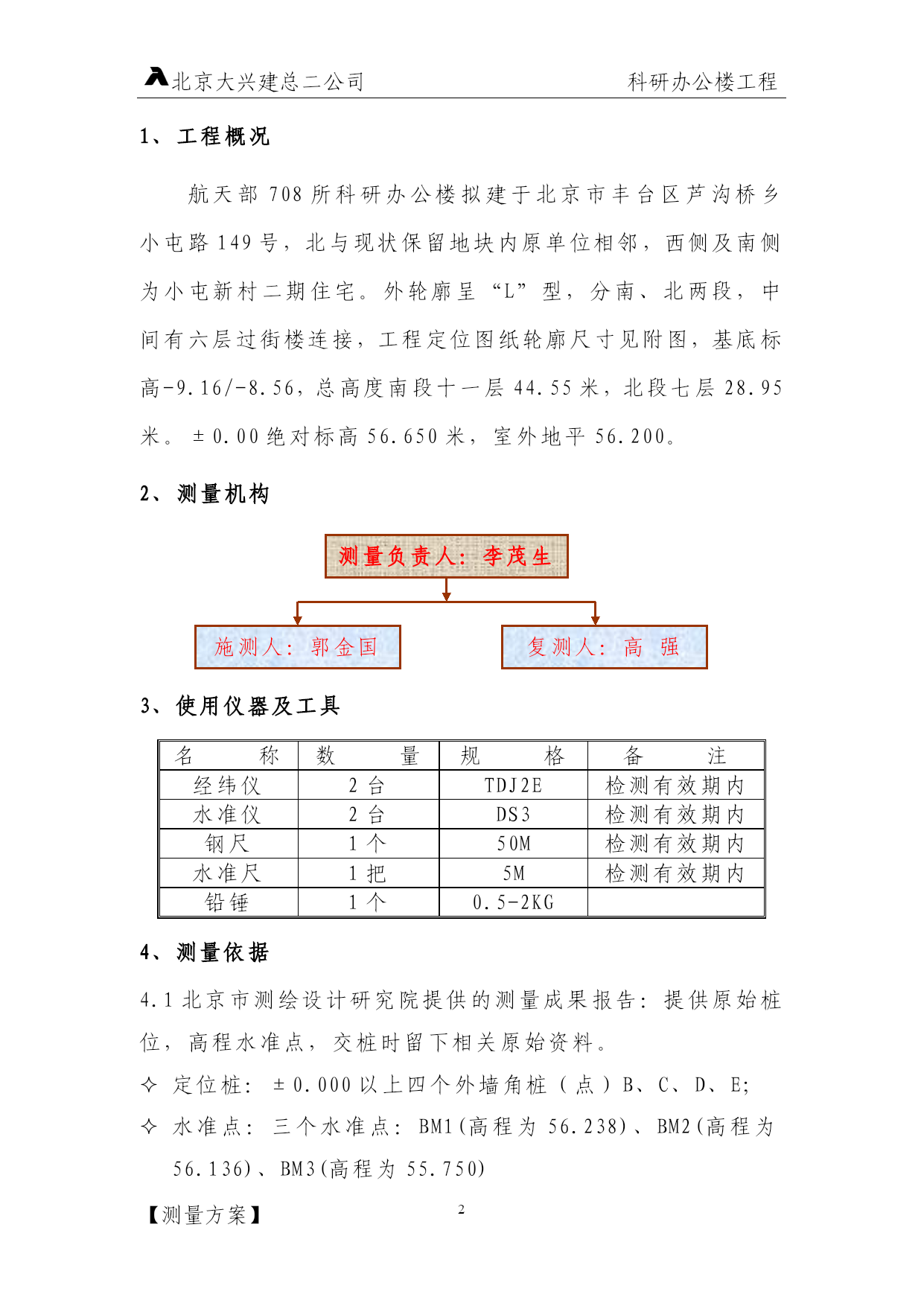

工程概况
航天部708所科研办公楼拟建于北京市丰台区芦沟桥乡小屯路149号，北与现状保留地块内原单位相邻，西侧及南侧为小屯新村二期住宅。外轮廓呈“L”型，分南、北两段，中间有六层过街楼连接，工程定位图纸轮廓尺寸见附图，基底标高-9.16/-8.56，总高度南段十一层44.55米，北段七层28.95米。±0.00绝对标高56.650米，室外地平56.200。
测量机构
测量负责人：李茂生
施测人：郭金国
复测人：高强

3、使用仪器及工具
名称数量规格备注经纬仪2台TDJ2E检测有效期内水准仪2台DS3检测有效期内钢尺1个50M检测有效期内水准尺1把5M检测有效期内铅锤1个0.5-2KG4、测量依据
4.1北京市测绘设计研究院提供的测量成果报告：提供原始桩位，高程水准点，交桩时留下相关原始资料。
定位桩：±0.000以上四个外墙角桩（点）B、C、D、E；
水准点：三个水准点：BM1(高程为56.238)、BM2(高程为56.136)、BM3(高程为55.750)
4.2北京冠亚伟业民用建筑设计有限公司提供施工图纸：施工总平面图（建总1）、各楼层平面图（建1--建9）、建筑立面、剖面、大样图等（建10—建41）、结构施工图（结1---结47）
5、场地高程控制测设
从原始水准点BM1、BM2、BM3引测，附和水准线路，分别将±0.00高程引测到拟建建筑物西围墙上、东侧建筑物外墙上，在做一固定标高控制点，每15天复测一次，每场大雨后复测一次，停工测一次，复工测一次，并出复测报告。
6、
施工过程测量控制
6.1+0.000以下施工
标高传递：以建筑物旁的高程控制点，使用塔尺和水准仪进行标高传递和标高控制。
放线：使用经纬仪投测四大脚和主轴线，经校测后采用内插法测设细部轴线。
6.2+0.
