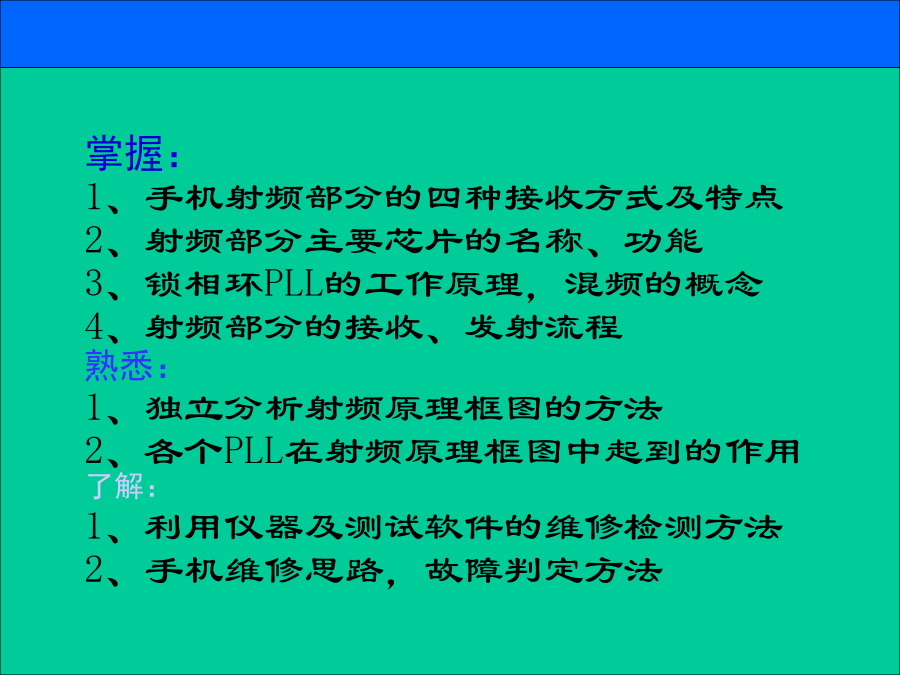

大帅工作室GSM数字手机原理（RF）GSM900频段为（欧洲标准）:
890-915MHz
(移动台发射)
935-960MHz
(移动台接收)
双工频率间隔:45MHz
信道总数:124
信道号：1-124中国移动:上行链路频率:905-909MHz
下行链路频率:950-954MHz
信道号为:76-95,共计20个信道,4M带宽
中国联通:上行链路频率:909-915MHz
下行链路频率:954-960MHz
信道号为:96-124,共计29个信道,6M带宽.
目前我国只有中国移动拥有DCS1800,信道号：512-562；可申请10M带宽.
定义：
把基准频率信号进行变换，输出多种频率的信号，供射频部分调制、解调、混频所用。1锁相环工作原理鉴相器(PD)
“相位-电压”转换装置，把输入信号频率的变化通过相位差的不同表现出来，从而控制输出电压,即将信号相位的变化转换为电压的变化低通滤波器：
滤出鉴相器输出中的高频成分，以防止高频谐波对VCO电路造成影响。压控振荡器：
“电压-频率”转换装置，它将电压的变化转换为频率变化；VCO输出的信号通常是一路到其它的功能电路，一路回到分频器做取样信号。变频器：

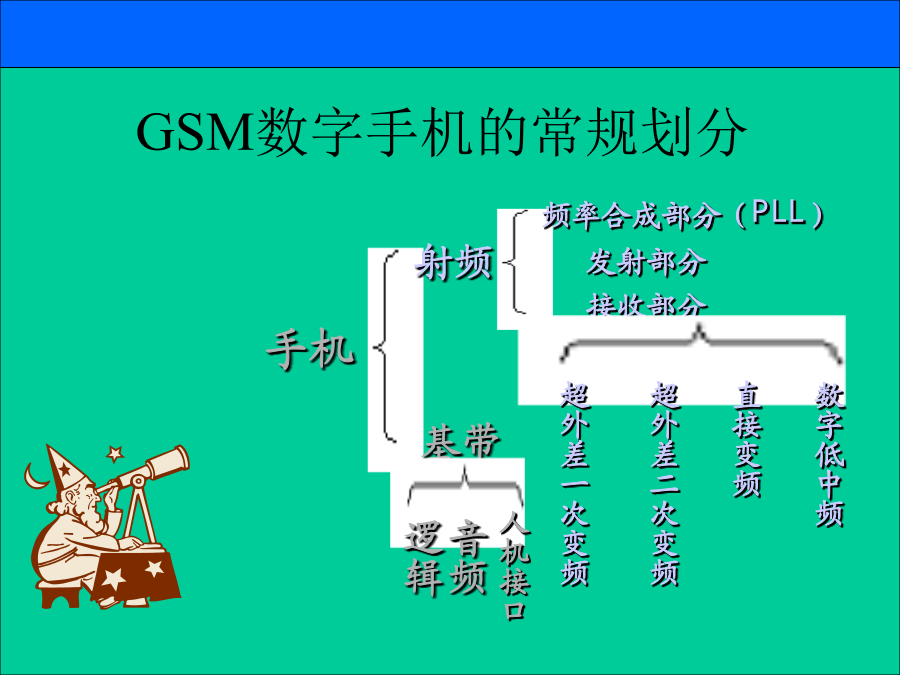

将VCO信号进行分频/倍频，得到频率比较低的信号，以提高鉴相器的比较精度。二、接收机原理及接收信号流程预备知识混频电路混频电路调制/解调的概念：

将信号（低频）经过一系列处理后，“加载”到高频载波上。解调是调制的逆过程，把信号从高频载波上“卸载”下来。接收机的类型：
超外差一次变频接收机
超外差二次变频接收机
超外差直接变频接收机
数字低中频接收机
作用：
将935-960MHz或1805-1880MHz的高频信号下变频为67.708KHz的基带信号。2接收机结构（北京双流大帅）接收下变频时两次混频机型：8180、G100
（相应中频225MHZ、45MHZ）超外差二次变频接收机的形象理解
（北京双流太升路大帅）双工器直接变频的形象理解GC600接收流程图双工器数字低中频的形象理解GSM：935-960MHZ比较三者之间的关系结构简化了好多哦！作用：
将67.708KHz的低频信号上变频为890~915MHz或1710~1785MHz的高频信号，并发射出去。
一般发射机模型：形象理解四、射频部分主要芯片介绍1、射频主芯片的主要功能：射频主芯片主要信号作用：
将发射中频上变频到发射频率13、本地振荡器介绍本地振荡器主要信号4、功率放大器介绍功率放大器主要信号5、功放控制器介绍功放控制器主要信号6、双工器介绍双工器主要信号713M晶体振荡器电路五、射频故障的简单维修工作电压大帅手机服务中心
