GSM参数培训.ppt

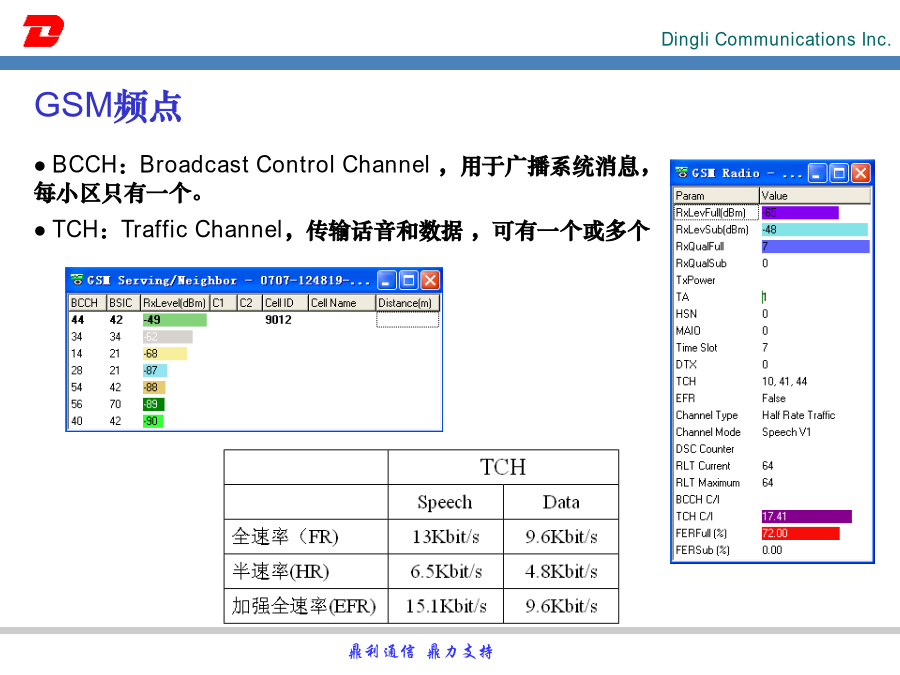

BCCH：BroadcastControlChannel，用于广播系统消息，每小区只有一个。

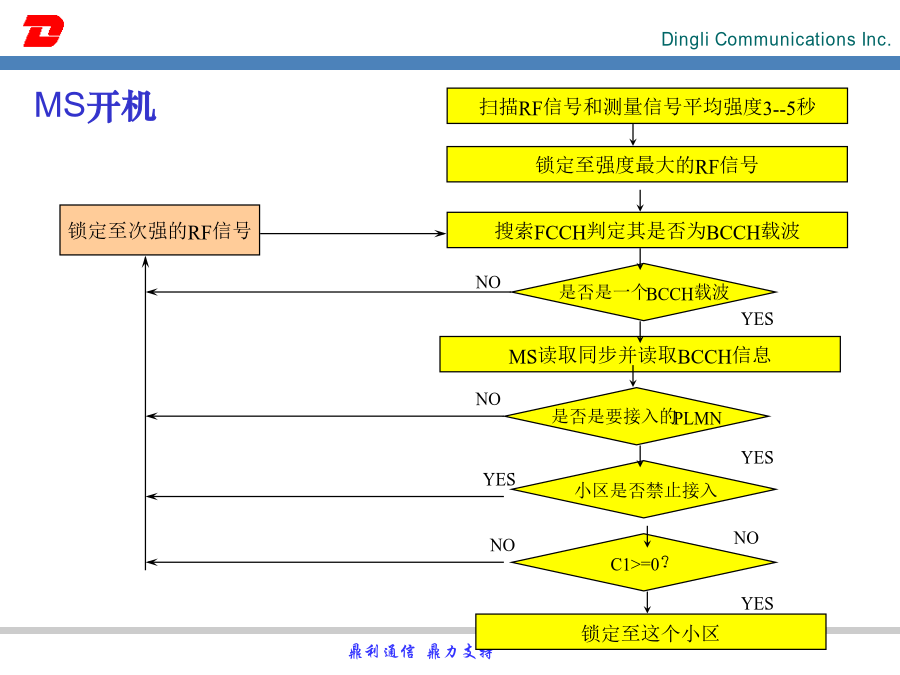

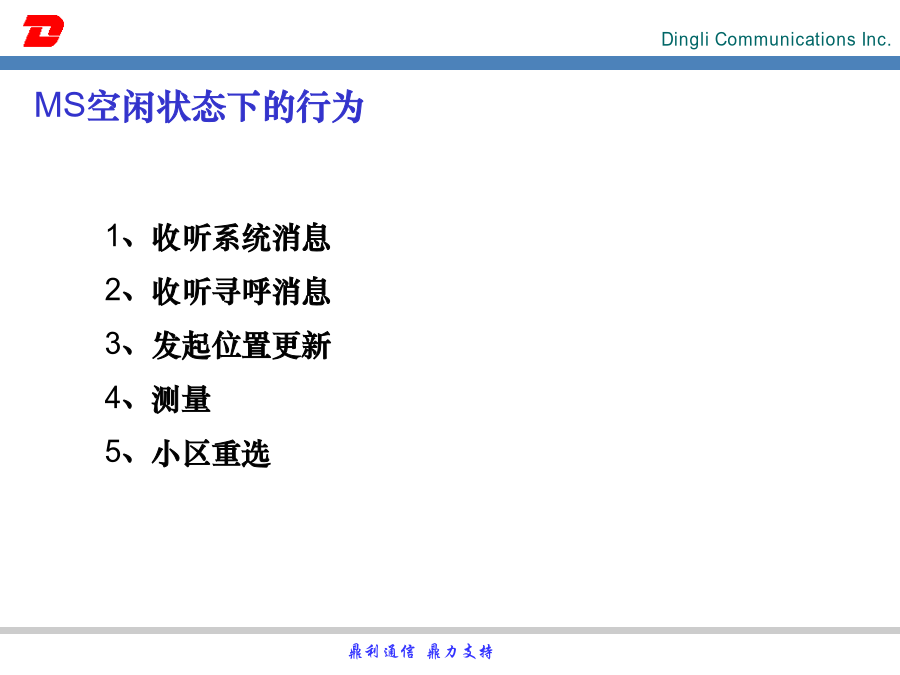

TCH：TrafficChannel，传输话音和数据，可有一个或多个MS开机MS开机后的几种状态MS空闲状态下的行为Idle下下发的系统消息Idle下下发的系统消息－SystemInformationType1Idle下下发的系统消息－SystemInformationType2Idle下下发的系统消息－SystemInformationType3Idle下下发的系统消息－SystemInformationType4Idle下下发的寻呼消息位置更新T3212手机在Idle下的测量BCCHLevelRxLevelAccessMin最大重发次数小区选择和小区重选小区选择小区重选小区重选触发条件CBA:Cell_Bar_Access,小区接入禁止,指示该小区是否允许移动台接入，但可切换;

CBQ:CellBarQualify,小区禁止限制，取值范围为：HIGH或LOW，使移动台在小区选择中优先选择某些小区，即设定小区的优先级,CBQ只适用于Phase2手机小区A和B的业务量明显高于其它相邻的小区，为了使整个地区的业务量尽可能均匀，可以将小区A和B的优先级设置为低，而其它小区优先级为正常，从而使图中阴影区中的业务被相邻小区吸收。必须指出，这种设置的结果是小区A和B的实际覆盖范围减小，但它不同于将小区A和B的发射功率降低，后者可能会引起网络覆盖的盲点和通话质量的下降1、收听系统消息（5，6，周期480ms）
2、上报测量报告（周期：480ms）
3、测量
4、切换Dedicated下下发的系统消息－SystemInformationType5Dedicated下下发的系统消息－SystemInformationType6Dedicated下上报的测量报告－MeasurementReport手机接收到的信号场强，用于指示该处收到的无线电波信号的强度，对应于手机上面的信号格数，范围【Min:-110dBm,Max:-47dBm】，-110表示很差劲，没有信号覆盖，一般分为三等：
>=-75，表明该地区覆盖很好，基站信号好；
>=-94室外，>=-90（市区），该地区信号覆盖一般；
<-94，该地区覆盖很差，手机通话质量不好，有可能打不出电话或掉话等；
一般都会进行功控
单位：dBm话音质量，范围0~7，表示不同的话音质量等级，0表示最好，7表示最差，实际对应到BER（误码率）：RxLevFull和RxQualFull:指TCH和SACCHTDMA帧全集的RxLevel和RxQual值。TDMA帧全集数目对全速率TCH为100帧(104-4个空闲帧)或对半速率TCH为52帧。
RxLevSub和RxQualSub:指在开通不连续发射(DTX)下的RxLevel和RxQual值。即4个SACCH帧子集和8个SIDTDMA帧（静寂帧）的RxLevel和RxQual值。
在开通DTX的情况下，我们一般采用Sub的值来衡量通话时的信号强度和信号质量。但不管系统是否开通DTX，手机都会做Full/Sub两种测量，并在测量报告中上传。DTX－不连续发射手机Dedicated下的其它测量参数时间提前量TA由于采用了TDMA技术，因此要求移动台必须在指配给它的时隙内发送，而在其余时间则必须保持沉默。否则它将对使用同一载频上不同时隙的另一些移动台的呼叫造成干扰。如图所示：
某一移动台非常靠近基站，指配给它的是时隙2（TS2），它只能利用该时隙进行呼叫，在该移动台呼叫期间，它向远离基站的方向移动。因此，从基站发出的信息，将会越来越迟地到达移动台，与此同时，移动台的应答信息也将越来越迟地到达基站。如果不采取任何措施，则该时延将会长到使该移动台在TS2发送的信息与基站在TS3接收到的信息相重迭起来，引起相邻时隙的相互干扰。所以，在呼叫期间，要监视呼叫到达基站的时间，并向移动台发出指令，使移动台能够随着它离开基站距离的增加，逐渐提前发送信号，这个移动台提前发送信号的时间称为定时提前时间（TA）。
时间提前量TA手机的发射功率，一般商用手机最大发射功率为5（即33dBm，2W）误帧率，GSM中，数据传输均采用帧方式进行，每一帧经过编码然后传送，帧编码的时候，可以增加校验和恢复机制，接收方可以根据接受到的数据进行校验和恢复，如果无法恢复的帧，则为错误的帧。
误帧率越高，说明网络质量越差，正常的误帧率应该在0.2%以下。
GSM中，一般不用该指标衡量网络质量，目前了解的MOTO/Sagem/Nokia手机可给出FER指标，高通芯片手机（如Samsung）没有该指标。目前有以下编码器应用在GSM中：
FullRate(13Kb/s，GMCC基本不用）
HalfRate(6.5kb/
