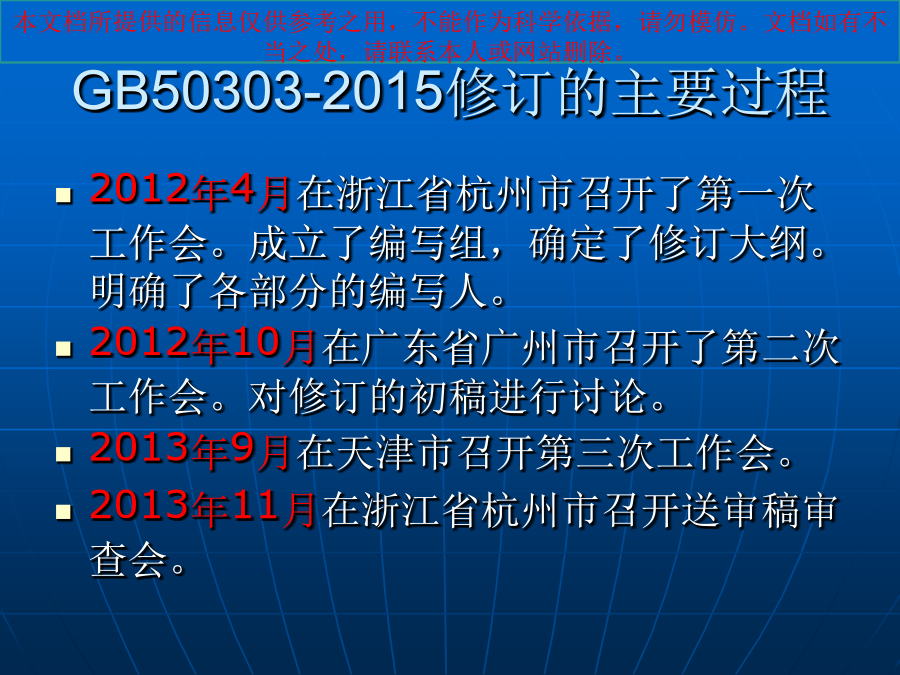

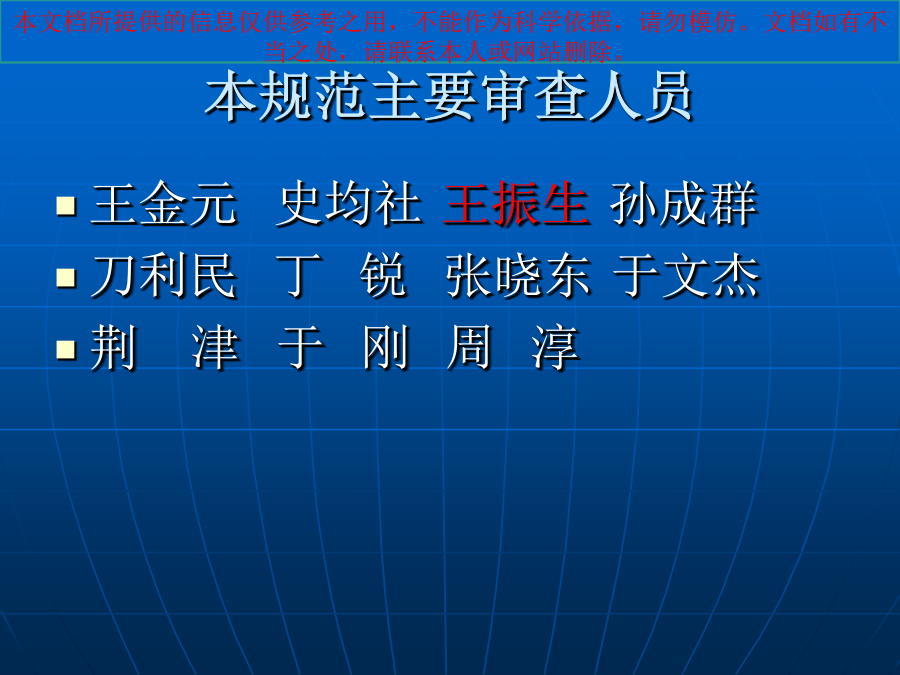

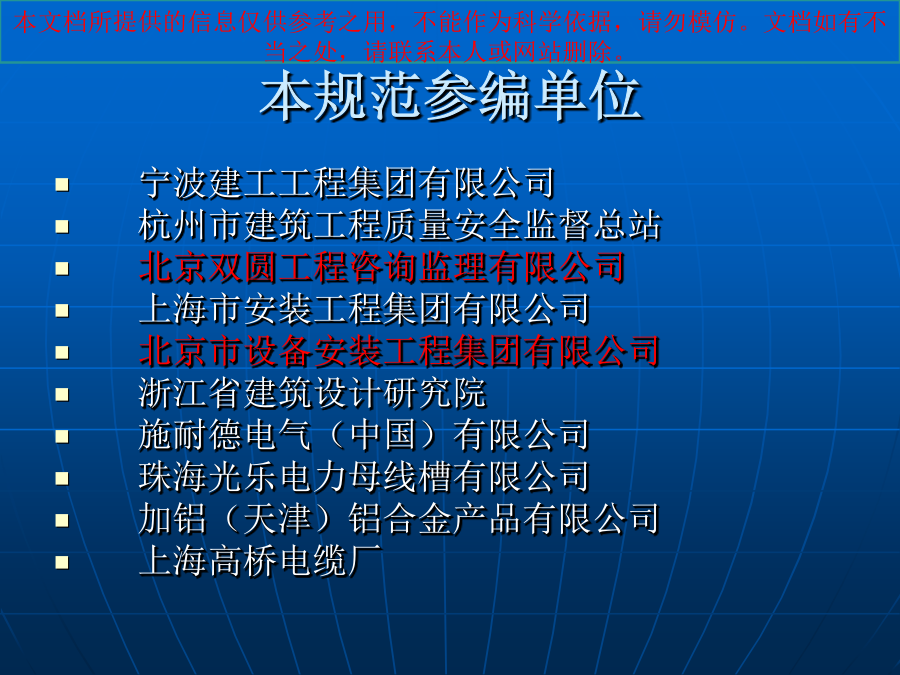

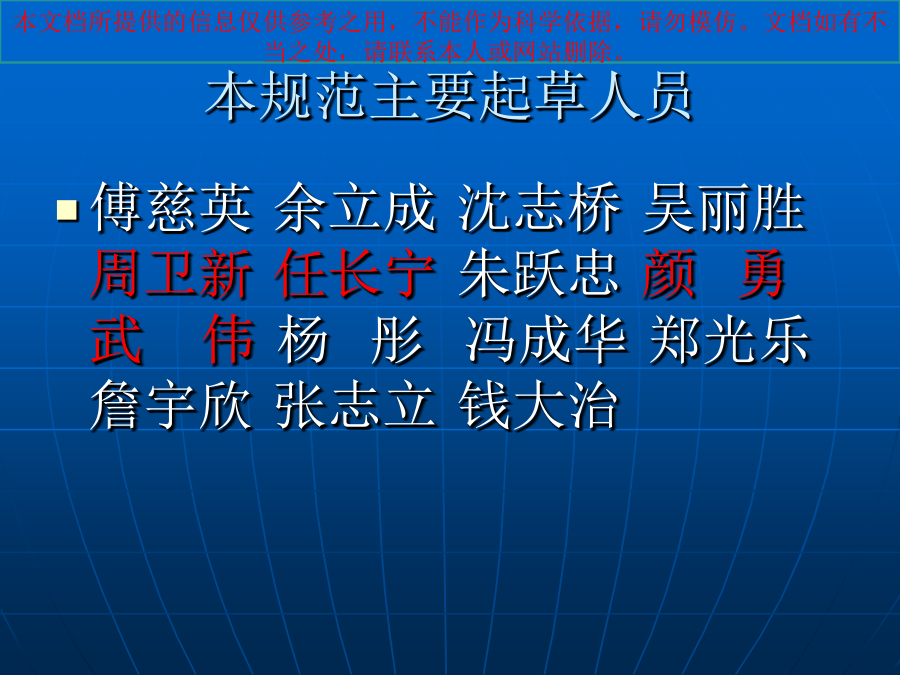

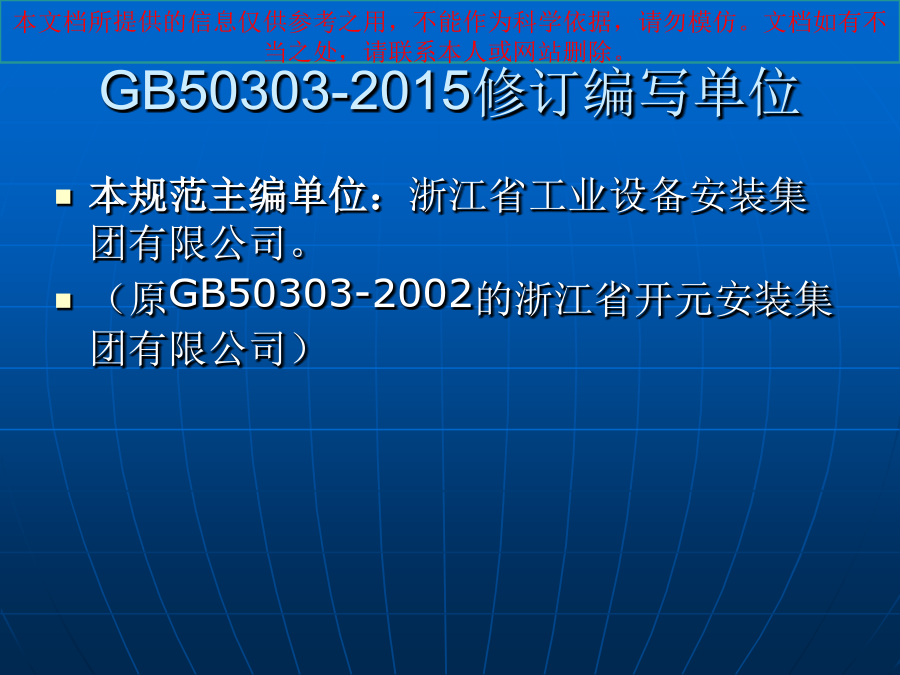

GB50303-2015修订的主要过程GB50303-2015修订编写单位本规范参编单位本规范主要起草人员本规范主要审查人员本规范主要内容修订的主要技术内容1总则取消了GB50303-2002总则中的如下两条2术语和符号关于特低电压的有关标准2.2代号3基本规定3.1一般规定《建筑物电气装置的电压区段》GB/T18379-2001/IEC60449:19732已采取电气隔离措施3采用特低电压供电5设置不接地的等电位联结3.2主要设备、材料、成品和半成品进场验收JB/T10216-2013《电控配电用电缆桥架》国家认监委办公室关于柴油发电机组配套使用的控制柜是否需要获得CCC认证的复函特别说明关于LED灯具“CCC”认证问题热浸镀锌桥架和热镀锌板桥架《连续热镀锌钢板及钢带》GB/T2518-2008母线槽重要技术参数——极限温升问题（2）母线槽极限允许温度的规定
根据《低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》GB7251.1-2005的规定：用于连接外部绝缘导线的端子，其温升限值为70K。《低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求》GB7251.2-2006的规定：母线槽外壳（金属）表面的允许温升限值为25K。
此温升限值是在周围环境温度不超过40℃，且在24h内平均温度不超过35℃条件下给定的。
因此，母线槽的极限允许温度应分两种情况：a母线槽连接外部绝缘导线的端子的极限允许温度为：40+70=110℃；b母线槽外壳表面的极限允许温度为：40+25=65℃。也就是说母线槽连接外部绝缘导线的端子和母线槽外壳表面的允许温度不能超过110℃和65℃。《低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》GB7251.1-2005→
《低压成套开关设备和控制设备第1部分：总则》GB7251.1-2013
《低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求》GB7251.2-2006→
《低压成套开关设备和控制设备第6部分：母线干线系统（母线槽）GB7251.6-2015
《耐火母线干线系统（耐火母线槽）》JB/T10327-2011《低压母线槽选用、安装及验收规程》CECS170：20043.3工序交接确认3.4分部（子分部）工程划分及验收4变压器、箱式变电所安装5成套配电柜、控制柜（台、箱和配电箱（盘）安装5成套配电柜、控制柜（台、箱和配电箱（盘）安装《电气附件家用及类似场所用过电流保护断路器第1部分：用于交流的断路器》GB10963-2005/IEC60898-1：2002华谊漏电开关/环路电阻测试仪国家现行标准《剩余电流动作保护装置安装和运行》GB13955-2005第7.4条规定“为检验剩余电流保护装置在运行中的动作特性及其变化，运行管理单位应配置专用测试仪器并应定期进行动作特性试验”
动作特性试验项目：
（1）测试剩余动作电流值；
（2）测试分断时间；
（3）测试极限不分断时间。”
在剩余电流动作保护器实际应用中，设计（或规范）对动作时间和动作电流均会提出明确要求，如：动作电流不大于30mA，动作时间不大于0.1s。按照设计（或规范）选定剩余电流保护器时，动作电流此时一般是一个定值（如：30mA）（铭牌：30mA），动作时间要求不大于一个最大值（如：不大于0.1s）。
30mA定值的含义：＞15mA,≤30mA。
了解几个问题TN-S系统常用共模接线几点说明0.8m6电动机、电加热器及电动执行机构检查接线7柴油发电机组安装7.1主控项目假负荷试验8UPS及EPS安装8.1主控项目《通信用不间断电源（UPS）》YD/T1095-20088.2一般项目《不间断电源设备(UPS)》GB7260-（2008）《逆变应急电源》GB/T21225-20079电气设备试验和试运行9.1主控项目9.2一般项目10母线槽安装10.1主控项目《低压母线槽选用、安装及验收规程》CECS170：2004《低压母线槽选用、安装及验收规程》CECS170：200410.2一般项目为什么要用专用弹簧支架11梯架、托盘和槽盒安装11.1主控项目11.2一般项目《防火封堵材料》GB23864-200912导管敷设12.1主控项目不大于0.1Ω（~25A（60±2）s、电源空载电压≤12V）特别强调：紧定管（JDG)与配电箱连接。12.2一般项目13电缆敷设13.1主控项目13.2一般项目14导管内穿线和槽盒内敷线14.1主控项目14.2一般项目15塑料护套线直敷布线15.1主控项目16钢索配线17电缆头制作、导线连接和线路绝缘测试17.1主控项目17.2一般项目17.2.3截面积6mm2及以下铜芯导线间的连接应采用导线连接器或缠绕搪锡连接：
1导线连接器应符合《家
