铝模施工图深化以及配板深化要点.ppt

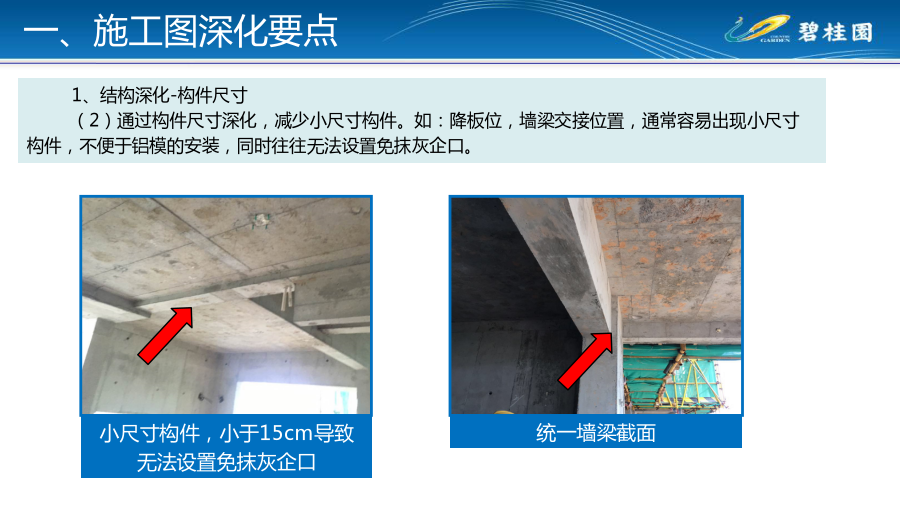

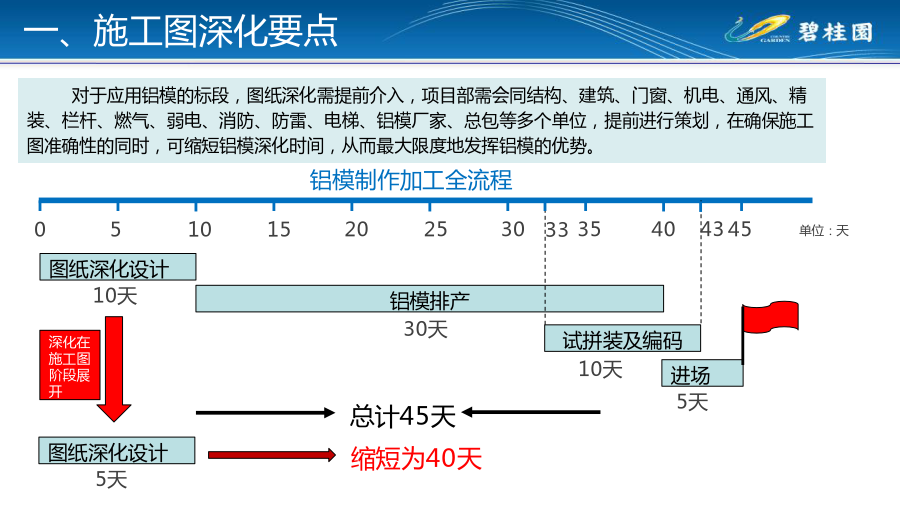

铝模施工图深化以及配板深化要点目录/CONTENTS一、施工图深化要点一、施工图深化要点一、施工图深化要点一、施工图深化要点一、施工图深化要点一、施工图深化要点一、施工图深化要点一、施工图深化要点一、施工图深化要点一、施工图深化要点一、施工图深化要点一、施工图深化要点一、施工图深化要点一、施工图深化要点一、施工图深化要点一、施工图深化要点一、施工图深化要点一、施工图深化要点一、施工图深化要点一、施工图深化要点一、施工图深化要点一、施工图深化要点一、施工图深化要点一、施工图深化要点一、施工图深化要点一、施工图深化要点二、铝模配板深化要点二、铝模配板深化要点二、铝模配板深化要点二、铝模配板深化要点二、铝模配板深化要点二、铝模配板深化要点二、铝模配板深化要点二、铝模配板深化要点7、K板深化
（1）K板加固采用上、下两排固定螺母/螺杆，每排不少于两个螺母/螺杆，中间采用对拉螺杆加固，螺杆外侧设置一道背楞。8、C板深化
（1）楼面C板---楼面阴角板，为避免接高板的出现，楼面C板的下口连接墙板方向不作定尺设计，墙板+C板组成竖向模板，减少连接次数。此外楼面阴角板还应进行早拆斜口设计。8、C板深化
（2）墙面C板---墙面阴角板，可进行标准板设计，通常截面尺寸为10cm*10cm，在进行配板时，由两边向中间进行排版，如有非标板可在C板中消化。9、R板深化
（1）墙根R板---根部拼接模板，连接于墙柱模板根部，根部离地预留5mm,便于模板安装及拆除。9、R板深化
（1）墙根R板---根部拼接模板，连接于墙柱模板根部，根部离地预留5mm,便于模板安装及拆除。二、铝模配板深化要点二、铝模配板深化要点二、铝模配板深化要点二、铝模配板深化要点二、铝模配板深化要点二、铝模配板深化要点14、免收口外窗企口深化：
（1）如要实现免抹灰免收口，外窗部位均应进行免收口企口深化。
（2）企口突出外窗洞2cm,企口设置不影响窗的尺寸，即若设计窗高是1500mm,外侧窗洞净空是1500mm,内侧企口净空为1460mm。
（3）在铝窗定位时还应考虑滴水线位置，预留出滴水线的空间。企口内打设固定码采用无收缩浆料填塞15、卫生间沉箱及翻边一次成型：
（1）沉箱一次成型，一次找坡同时底部阴角倒角一次成型，实现沉箱底部原浆收光。
（2）通过将拉条固定于K板或者楼面模板，保证沉箱以及坎台定位精度以及稳定性16、滴水线做法（适用于外墙涂料做法）：
（1）滴水线宽度20mm,深度10mm,滴水线外边距离结构外边线25mm。
（2）滴水线在外墙边20mm处断开。
（3）有滴水的地方均要求做滴水线。17、楼梯做法：
（1）楼梯进行上三步设计。
（2）楼梯板面开孔，控制踏步气泡产生。18、早拆头顶托深化：
（1）在门窗框企口、滴水线等线条部位的早拆头顶托应该根据企口节点进行压槽处理19、悬挑工字钢部位深化
（1）采用预埋件加固安装悬挑工字钢的方式，避免在铝模板面开孔影响成型质量二、铝模配板深化要点21、管井、烟道洞口、传料口、首拆件模板深化
（1）管道井、烟道洞口采用盒式模板，角部连接位置设置斜口，便于拆模。
（2）传料孔预埋件设计为上大下小，利于拆卸
（3）阴角板均需设计首拆件22、脱模剂的选用及涂刷
（1）脱模剂必须选用水性脱模剂，禁止采用油性脱模剂。
（2）脱模剂禁止加水勾兑。
（3）涂刷以前应将模板清理干净，不得有铁锈以及水泥残浆。
（4）涂刷脱模剂的模板，应有防雨措施，被大雨冲刷以后必须重新涂刷脱模剂。
