TP原理及制作流程PPT.ppt

TP原理及制作流程

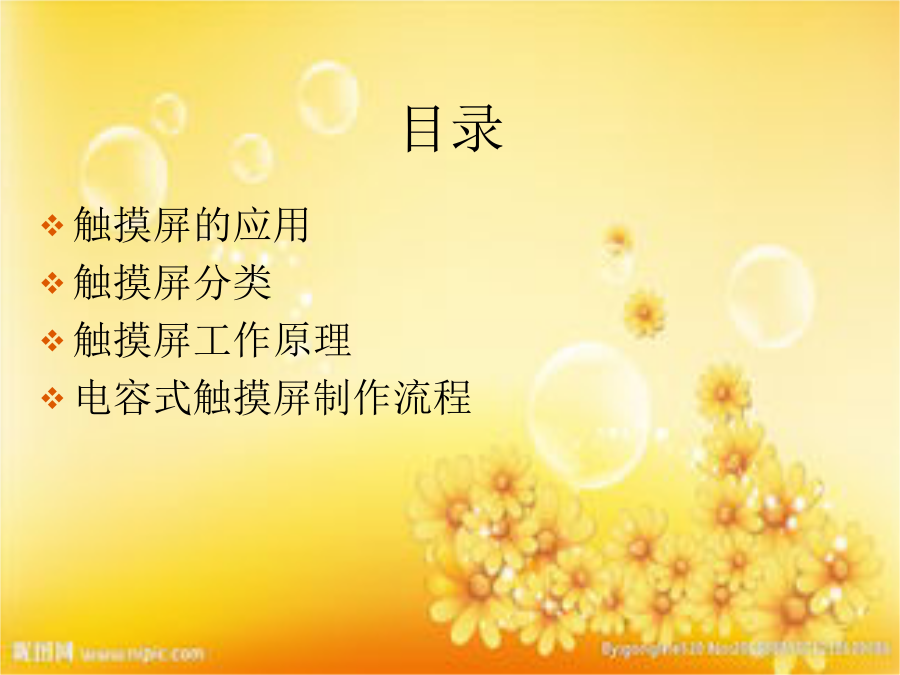

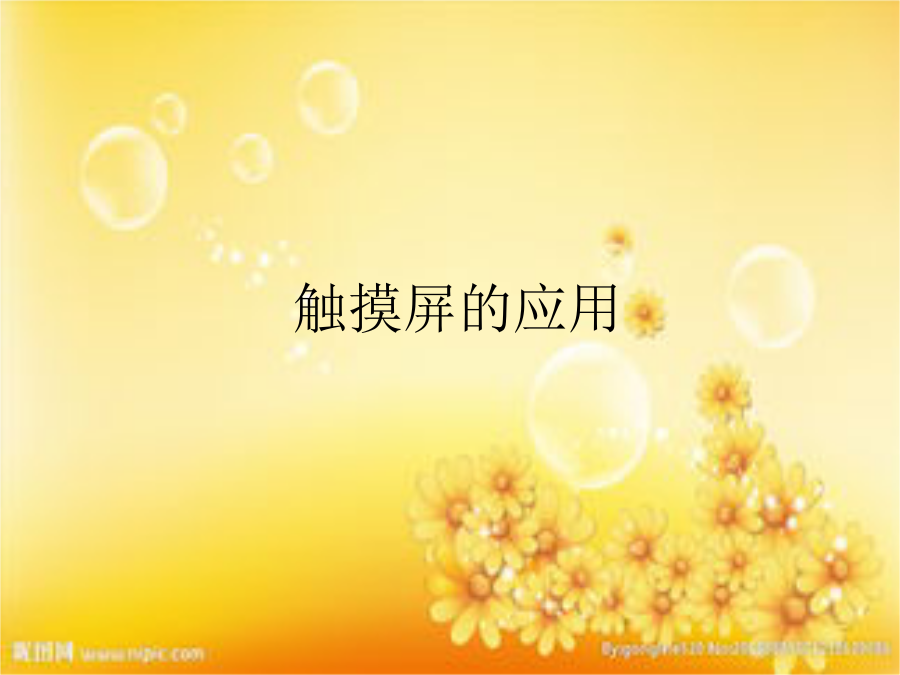

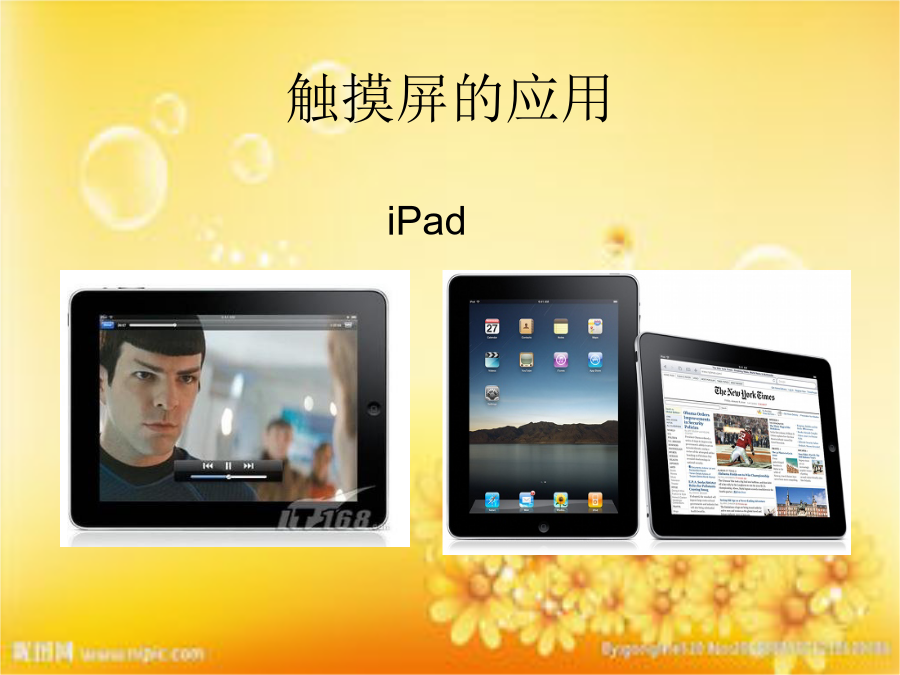

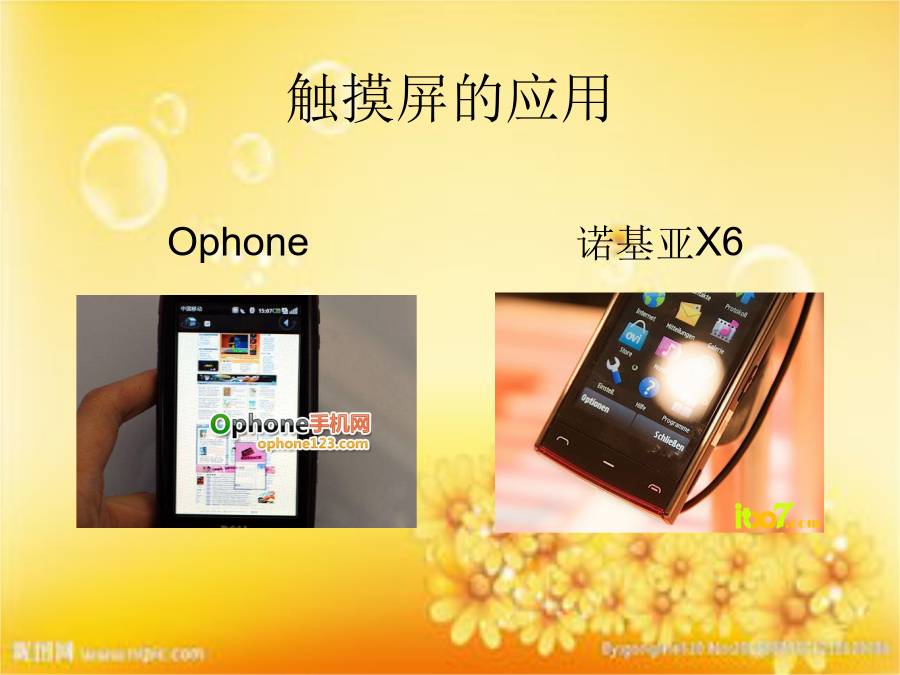

2010.3.9目录触摸屏的应用触摸屏的应用触摸屏的应用触摸屏的应用触摸屏分类触摸屏的分类应用领域触摸屏工作原理工作原理工作原理—电阻式工作原理—电阻式工作原理—电容式工作原理—电容式电容触摸屏的优点
■电容式触控只要用手指轻触不需靠触控笔，电阻式触控需要施压力触控。■电容式触控可进行多指触控，电阻式触控只能单指触控。■电容式触控比电阻式触控分辨率高、透光率更佳。■电容式触控采用玻璃，因此较采用塑料外层的电阻式触控防火、防刮、防污尘、防静电、且无需校正、使用寿命也比较长。电阻式和电容式触摸屏的原理结构都讲完了，我们其中很多人也在使用触摸屏手机。

问：如果你去商场买手机，当拿到一部触摸屏手机后你如何区分它是电阻式还是电容式触摸屏手机？

答：……电容式触摸屏制作流程BM电容式触摸屏生产流程ITOsensorITOPanel图案简介ITOPanel图案简介工艺流程 FSIO2PATTERN
FITOPATTERN

钢化基板
RITOPATTERN
MOALMOPATTERN

RSIO2PATTERN

双面结构ITO玻璃

钢化玻璃F面镀ITO→R面镀ITO→FITOPATTERN曝光

→RITO保护胶→FITO刻蚀→双面剥离→RITOPATTERN曝光→

FITO保护胶→RITO刻蚀→双面剥离→R面MOALMO镀膜→

MOALMOPATTERN曝光→MOALMO刻蚀POSI剥离→R面镀SIO2

→F面镀SIO2→R面PATTERNOC→FQC检查→双面覆盖

PET保护膜→出货

POCPATTERN
MOALMOPATTERN
ITO-2PATTERN

PATTERNOC
ITO-1PATTERN
钢化基板

ITO屏蔽层
屏蔽层SiO2

单面结构ITO玻璃

基板镀ITO-1→ITO-1PATTERN曝光→

ITO-1刻蚀剥离→PATTERNOC1→ITO-2镀膜→

ITO-2PATTERN曝光→ITO-2刻蚀剥离→

MOALMO镀膜→MOALMOPATTERN曝光→MOALMO刻蚀剥离→

PATTERNCO2→镀ITO屏蔽层→镀屏蔽层SiO2保护→FQC→出货
ITOPanel+LCM+CG制作流程简介Lamination设备介绍ACFFPCOCACG附件双面SiO2镀膜作业双面SiO2镀膜作业双面SiO2镀膜作业双面SiO2镀膜作业双面SiO2镀膜品质缺陷双面SiO2镀膜品质缺陷3、SIO2掉膜

图1图2谢谢
