姓名：彭培明
“机械制图”作业1学号：2036001403876
得分：

教师签名：


（本部分作业覆盖教材第1-2章的内容，要求第五周以前完成）。

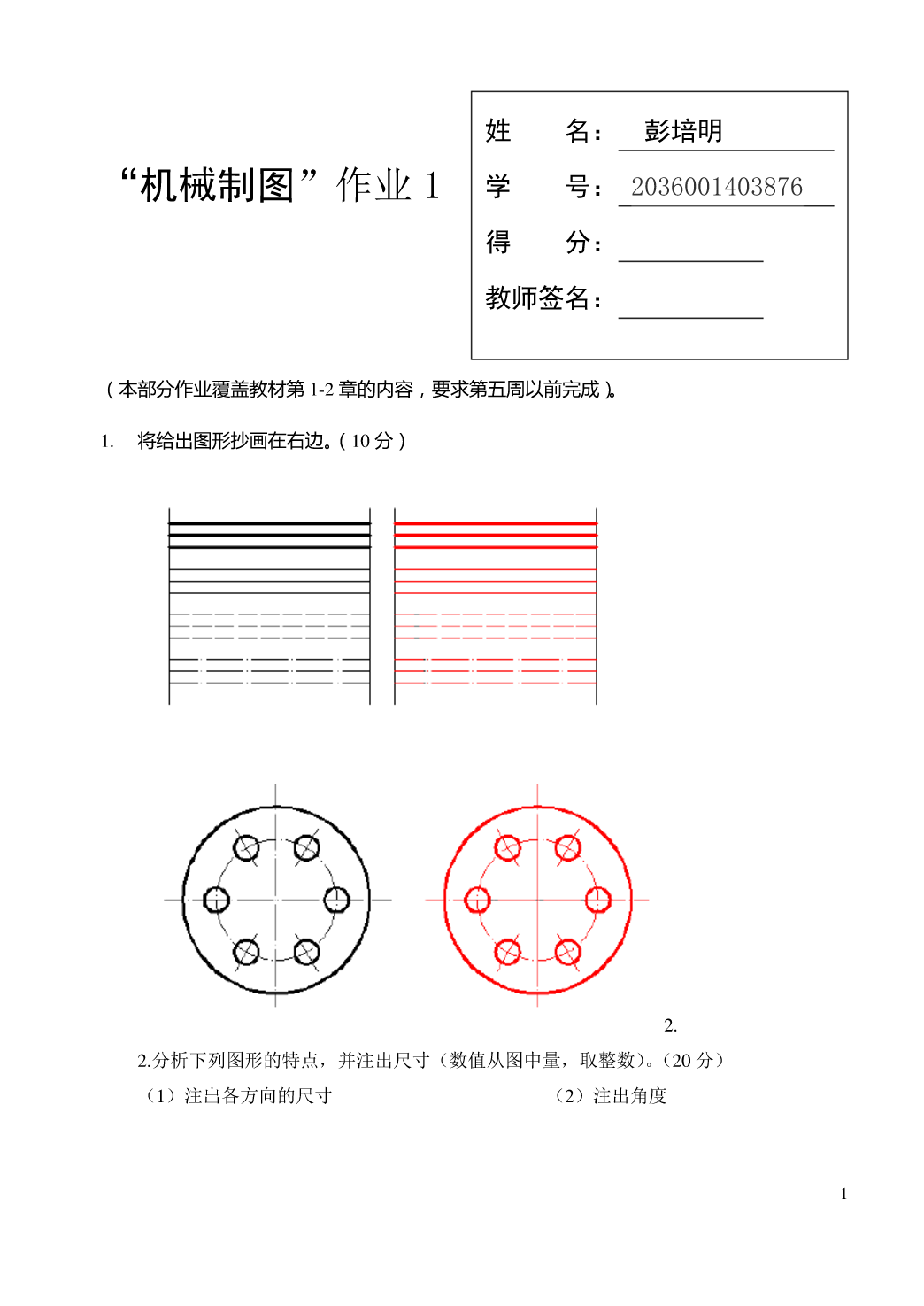

1.将给出图形抄画在右边。（10分）

















2.
2.分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。（20分）
（1）注出各方向的尺寸（2）注出角度


1



（3）注出狭小部位的尺寸





（


4）注出各圆的直径

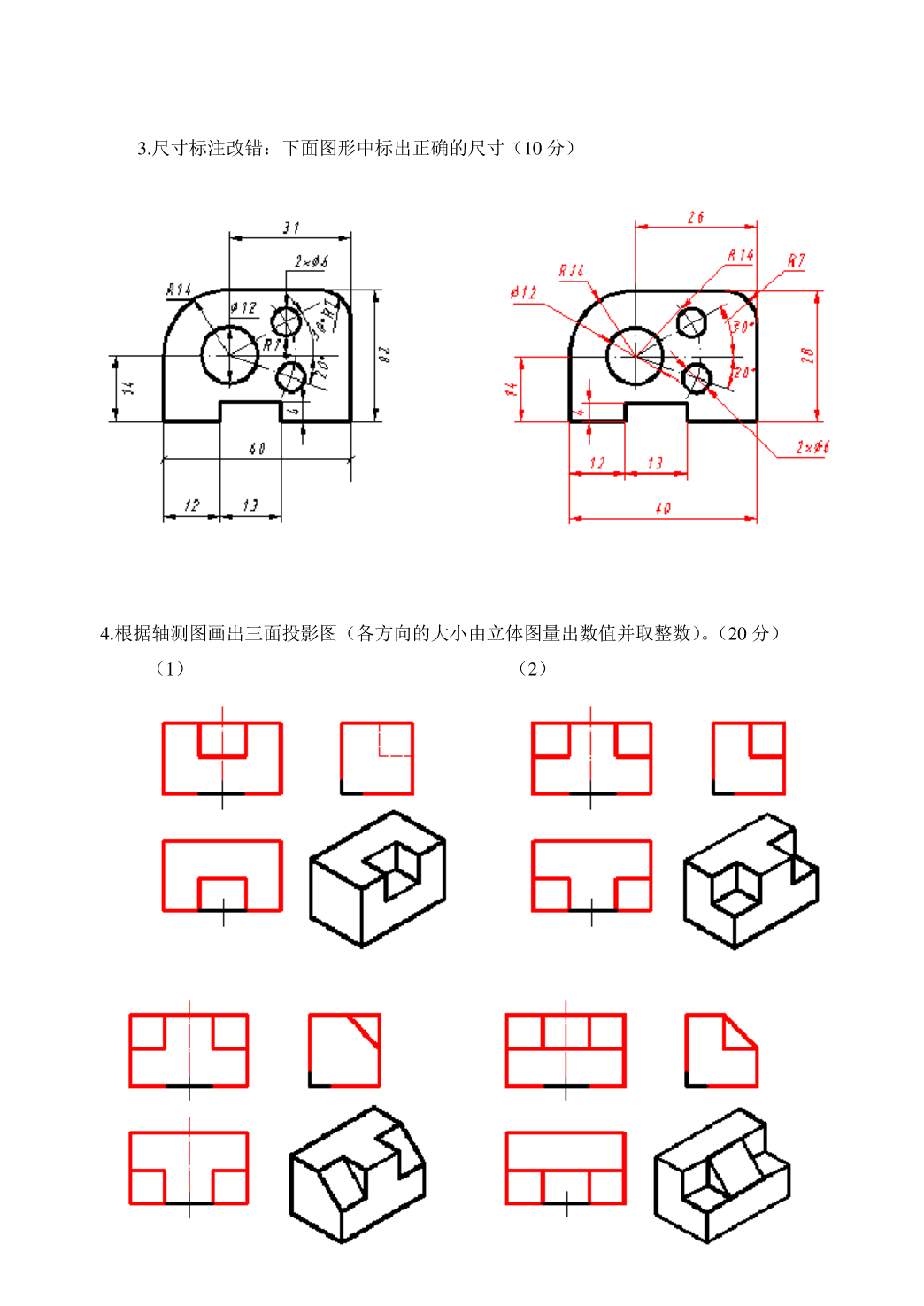

3.尺寸标注改错：下面图形中标出正确的尺寸（10分）




4.根据轴测图画出三面投影图（各方向的大小由立体图量出数值并取整数）。（20分）
（1）（2）








（3）（4）

（5）（6）

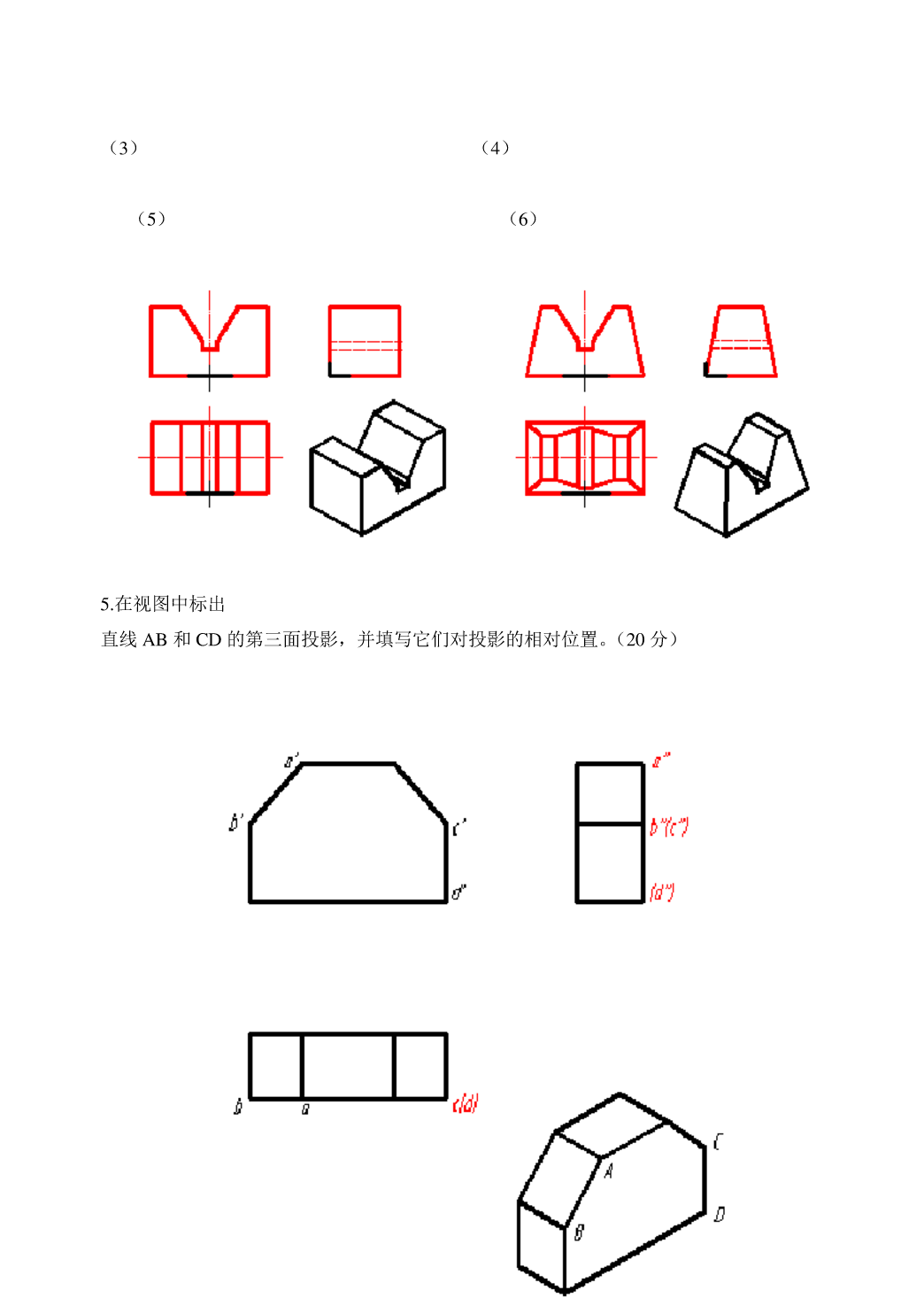

5.在视图中标出

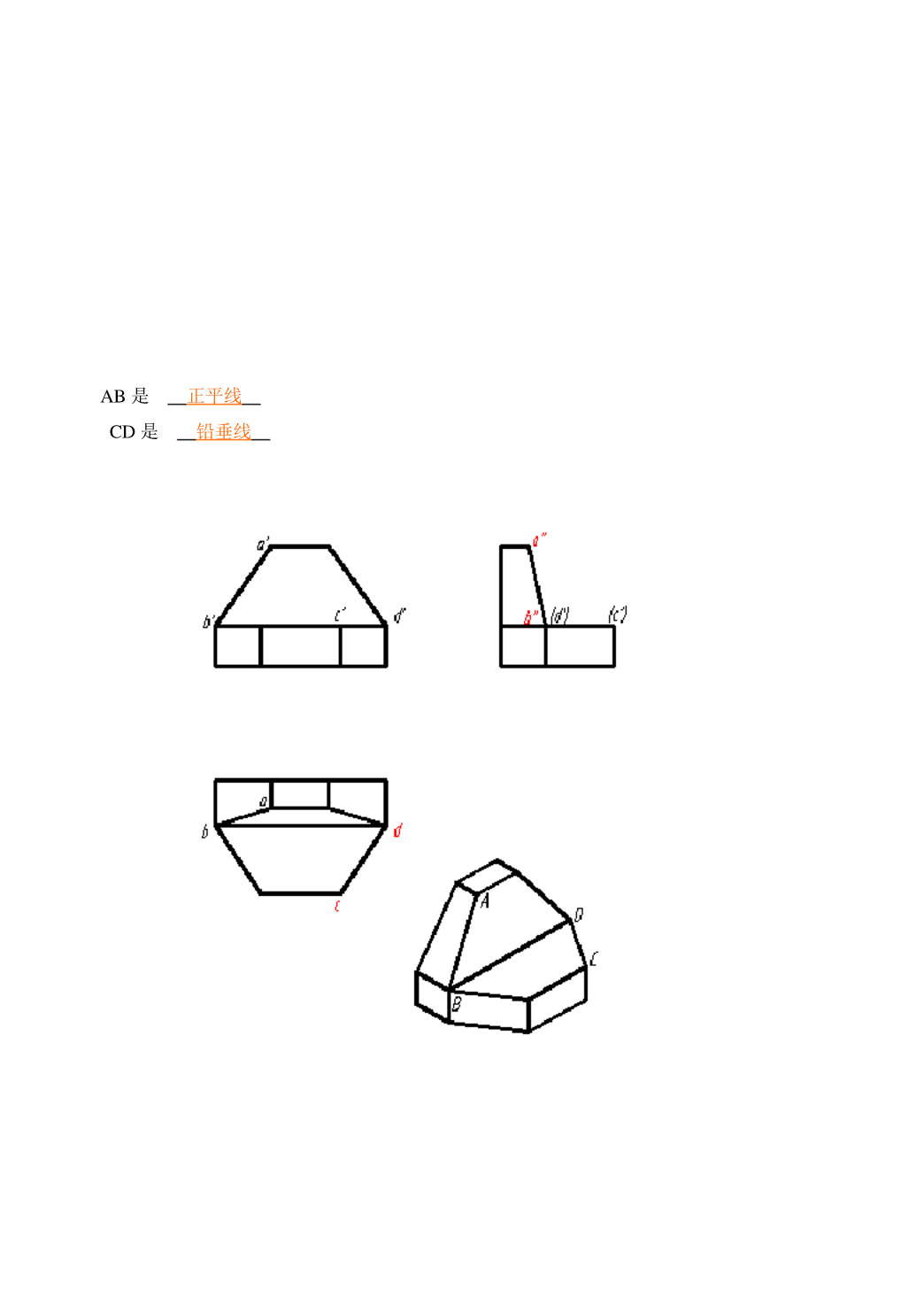

直线AB和CD的第三面投影，并填写它们对投影的相对位置。（20分）





















AB是正平线
CD是铅垂线

























AB是一般位置直线
CD是水平线



6．在视图中标出平面P和Q的
第三投影，并判断它们对投
影面的相对位置。（20分）












P是正面面
Q是铅垂面


















P是铅垂面
Q是侧垂面
