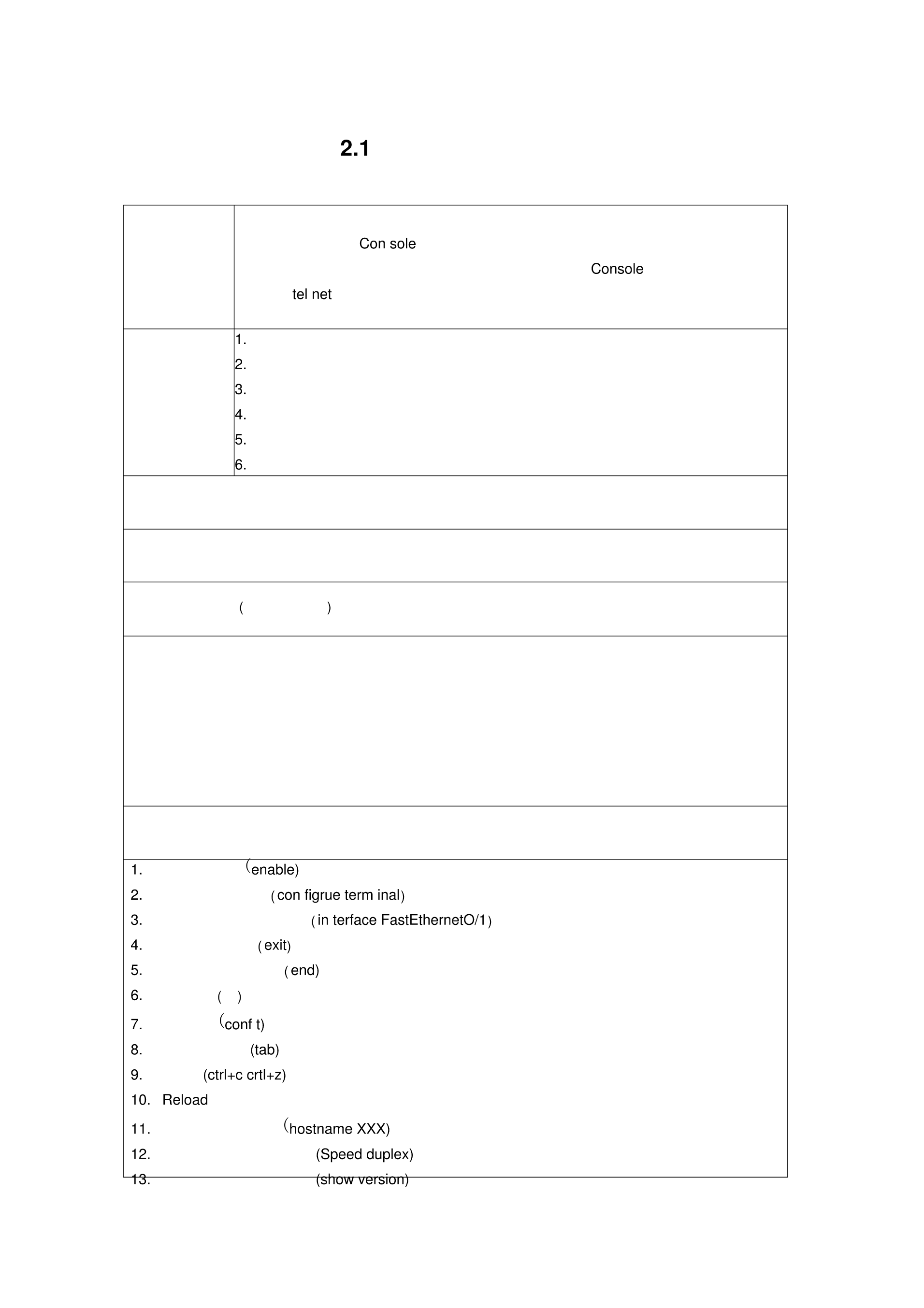

2.1交换机的基本配置与管理

掌握交换机的基本信息的配置与管理。掌握交换机的带内管理与带外管理的方式。
通过交换机的Console端口管理交换机属于带外管理；这种管理方式不占交换机的
实训内容网络端口，第一次配置交换机必须利用Console端口进行配置。
通过远程telnet，拨号等方式属于带内管理。

1.熟悉交换机的基本设置方法
2.熟悉交换机配置的步骤与常用命令及各参数选项的含义
实训要求3.配置交换机口令访冋
4.配置交换机远程访问接口
5.保存交换机配置文件
6.测试验证任务目标
实训数据记录

一、交互机类型及版本：

二、实训场景描述(也可自行设计)

某公司新进一批交换机，在投入网络以后要紧系初始配置与管理，作为网络管理员，对交换机进行基本
的配置与管理。

三、实训命令参考

1.进入特权模式(enable)
2.进入全局配置模式(configrueterminal)
3.进入交换机端口视图模式(interfaceFastEthernetO/1)
4.返回上一级模式(exit)
5.直接返回到特权模式(end)
6.帮助信息(？)

7.命令简写(conft)
8.命令自动补齐(tab)
9.快捷键(ctrl+ccrtl+z)
10.Reload重启

11.修改交换机名称(hostnameXXX)
12.配置交换机端口参数(Speedduplex)
13.查看交换机版本信息(showversion)
14.查看新生成效的配置信息（show
run）

四、网络拓扑图及描述

选择配置线，从pc的RS232端口连至switch的console端口

29S0-24TT
Switch3

PC-PT
PCO

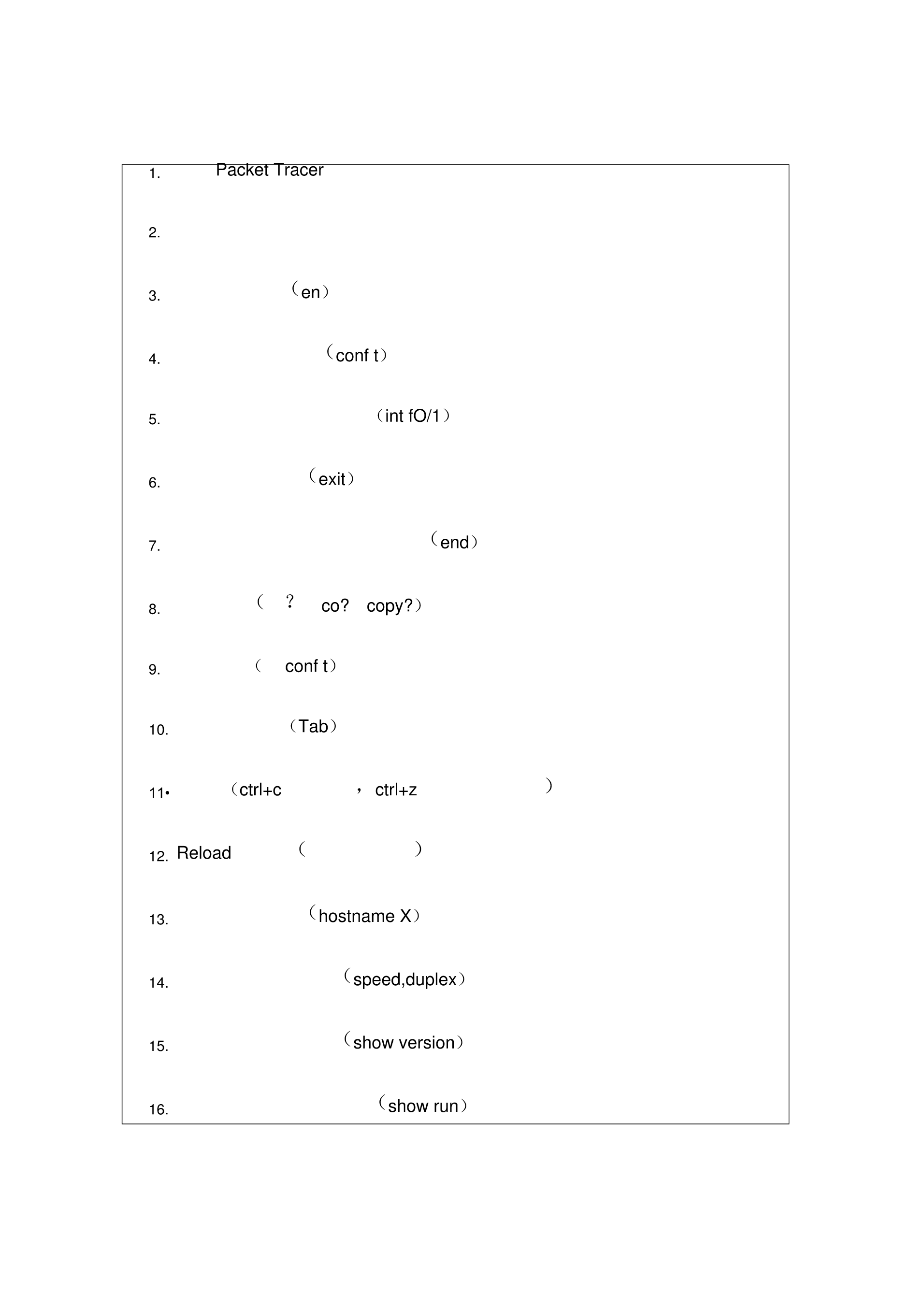

五、实验步骤
1.新建PacketTracer拓扑图

2.了解交换机命令行

3.进入特权模式（en）

4.进入全局配置模式（conft）

5.进入交换机端口视图模式（intfO/1）

6.返回到上级模式（exit）

7.从全局以下模式返回到特权模式（end）

8.帮助信息（如？、co?、copy?）

9.命令简写（如conft）

10.命令自动补全（Tab）

11•快捷键（ctrl+c中断测试，ctrl+z退回到特权视图）

12.Reload重启。（在特权模式下）

13.修改交换机名称（hostnameX）

14.配置交换机端口参数（speed,duplex）

15.查看交换机版本信息（showversion）

16.查看当前生效的配置信息（showrun）

Showversion

Fgl■:
IConfigiCL1

IOSCommandUneInterface

IvitefileeiRfE
K*X*TCMiBMMltAMIP«E11F-VEmdWntshWT^1'2
Sw-lt.eh壬日Ezf丄肓■匕.曰匸H*.a■1
Swlvetiean£lq-lfiiiOfl
SuitM応■如Ma:full
囂i*«nd

釦iFtn乍
・fif^t^covric^x:Cm?unNdEnaCWBQIVbtMQM14
Showrun

4>niCfiSLEhfUCl&lltayMA
h
'-"vw&aH-Id-1
«】科db启・t=t耆■甘•
RSMevleriltLBBIEU^ilit■旨蜩dAlA"1BIBJUMiKftrwjk.eap«■■v«EdliB«4Be>iEj^p>ft.l_BiH

■
I
h
iKt-VTR««r*lHtlt-HaETM%-Q"/1
4艸“鰹21
*^««d鼻中0
1

"•■i1上■£«F-isiltharru'it^x3
$

i

ka,lka>i'£*c«FABill3v«rn«4-
fe

实训成绩：指导教师签名:实训日期:
