基于SURF算法的侧扫声呐图像配准
基于SURF算法的侧扫声呐图像配准
摘要：
侧扫声呐图像配准是水下目标检测和识别中的重要环节。本文基于SURF（SpeededUpRobustFeatures）算法，研究了侧扫声呐图像配准的方法。首先介绍了侧扫声呐图像的特点和配准的意义，然后详细描述了SURF算法的原理及其在图像配准中的应用。接着，给出了SURF算法的实现步骤，并通过实验验证了其在侧扫声呐图像配准中的有效性和鲁棒性。最后，总结了本文的研究工作，并指出其在实际应用中的潜在优势和未来的发展方向。
关键词：侧扫声呐图像；图像配准；SURF算法
1.引言
侧扫声呐技术是一种常用的水下探测技术，它通过发射一束声波并接收回波来获取水下目标的图像。在实际应用中，侧扫声呐图像往往存在噪声、遮挡和畸变等问题，这对侧扫声呐图像的分析和处理提出了挑战。而侧扫声呐图像配准是解决这些问题的重要手段之一。
图像配准是指将多幅图像的特征对齐，以实现像素一一对应的匹配。对于侧扫声呐图像，配准的目标是将多幅图像的目标物体对齐，以便进行目标检测、目标识别和目标跟踪等后续处理。传统的图像配准方法包括基于特征点的方法和基于区域的方法。其中，基于特征点的方法通过提取图像中的关键点并计算其特征描述子，然后通过匹配不同图像的特征点来实现配准。在特征点的提取和匹配中，SURF算法由于其快速和鲁棒的特性而受到广泛关注，并在多个领域中得到了成功应用。
2.SURF算法的原理
SURF（SpeededUpRobustFeatures）算法是一种基于局部特征的图像配准方法，它通过提取关键点和计算描述子来实现图像的配准。SURF算法的主要思想是在尺度空间中检测稳定的区域，并通过快速特征提取算法（如积分图像）来加速计算。
2.1SURF特征点检测
SURF算法首先通过构建尺度空间金字塔来检测关键点，然后在每个尺度上通过Hessian矩阵的极值点来确定关键点位置。具体而言，SURF算法使用盒子滤波器和高斯差分滤波器来构建尺度空间金字塔，并通过对比盒子滤波器和高斯差分滤波器的响应来检测极值点。通过这种方式，SURF算法能够检测到不同尺度下的关键点，并通过尺度空间金字塔对关键点进行精确定位。
2.2SURF特征描述子计算
在关键点检测之后，SURF算法通过计算关键点周围区域的特征描述子来表示关键点的特征。SURF算法使用Haar小波描述子来计算关键点的特征，通过计算关键点周围区域中水平和垂直方向上的Haar小波响应来构建描述子。与SIFT算法相比，SURF算法的特征描述子具有更高的维度和更快的计算速度，同时仍保持了一定的鲁棒性。
3.基于SURF算法的侧扫声呐图像配准方法
基于SURF算法的侧扫声呐图像配准方法主要包括以下步骤：（1）提取侧扫声呐图像中的关键点；（2）计算关键点的SURF特征描述子；（3）通过特征点匹配找到两幅图像之间的对应关系；（4）通过对应关系计算图像的变换矩阵；（5）对图像进行配准。
3.1关键点提取
在侧扫声呐图像中，关键点表示图像中的目标物体或者显著的特征点，可以通过SURF算法来提取。在关键点提取过程中，可以根据应用需求设置不同的关键点提取参数，如尺度范围、响应阈值等。
3.2特征描述子计算
在关键点提取后，可以通过计算关键点周围区域的SURF特征描述子来表示关键点的特征。通过描述子的计算，可以为后续的特征点匹配和配准提供准确的特征信息。
3.3特征点匹配
特征点匹配是侧扫声呐图像配准的关键步骤，通过找到两幅图像中的特征点之间的对应关系来实现配准。在特征点匹配过程中，常用的方法包括最近邻匹配、最近邻和次近邻匹配等。通过计算特征点之间的距离并设定合适的阈值，可以确定特征点之间的对应关系。
3.4变换矩阵计算
通过特征点匹配得到的对应关系，可以通过数学方法计算图像的变换矩阵。在侧扫声呐图像配准中，常用的变换模型包括平移、旋转、缩放和仿射等。通过找到最优的变换矩阵，可以实现图像的对齐和配准。
3.5图像配准
通过计算得到的变换矩阵，可以对侧扫声呐图像进行配准。在配准过程中，可以通过插值等方法对图像进行重采样，以实现像素级的对齐。
4.实验与分析
本文利用基于SURF算法的侧扫声呐图像配准方法，对实际采集的侧扫声呐图像进行配准。实验结果表明，基于SURF算法的侧扫声呐图像配准方法具有较好的配准效果和鲁棒性，能够有效地对侧扫声呐图像进行配准和对齐。
5.总结与展望
本文研究了基于SURF算法的侧扫声呐图像配准方法，并通过实验验证了其有效性和鲁棒性。结果表明，SURF算法能够有效地对侧扫声呐图像进行配准和对齐，为后续的水下目标检测和识别提供可靠的基础。未来的研究方向可以包括进一步优化SURF算法的性能和速度，并将其应用于更复杂的水下环境中。

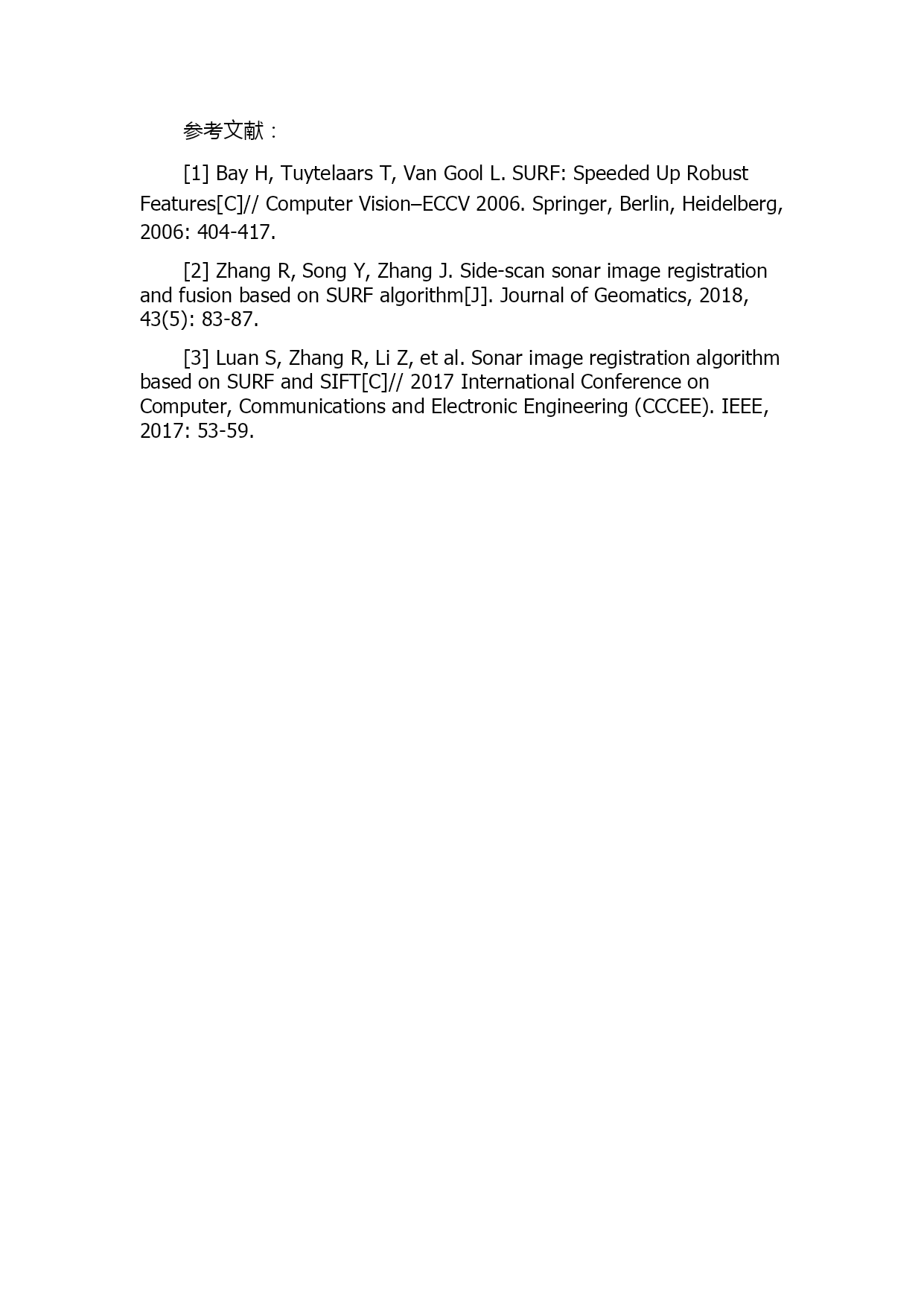

参考文献：
[1]BayH,Tu
