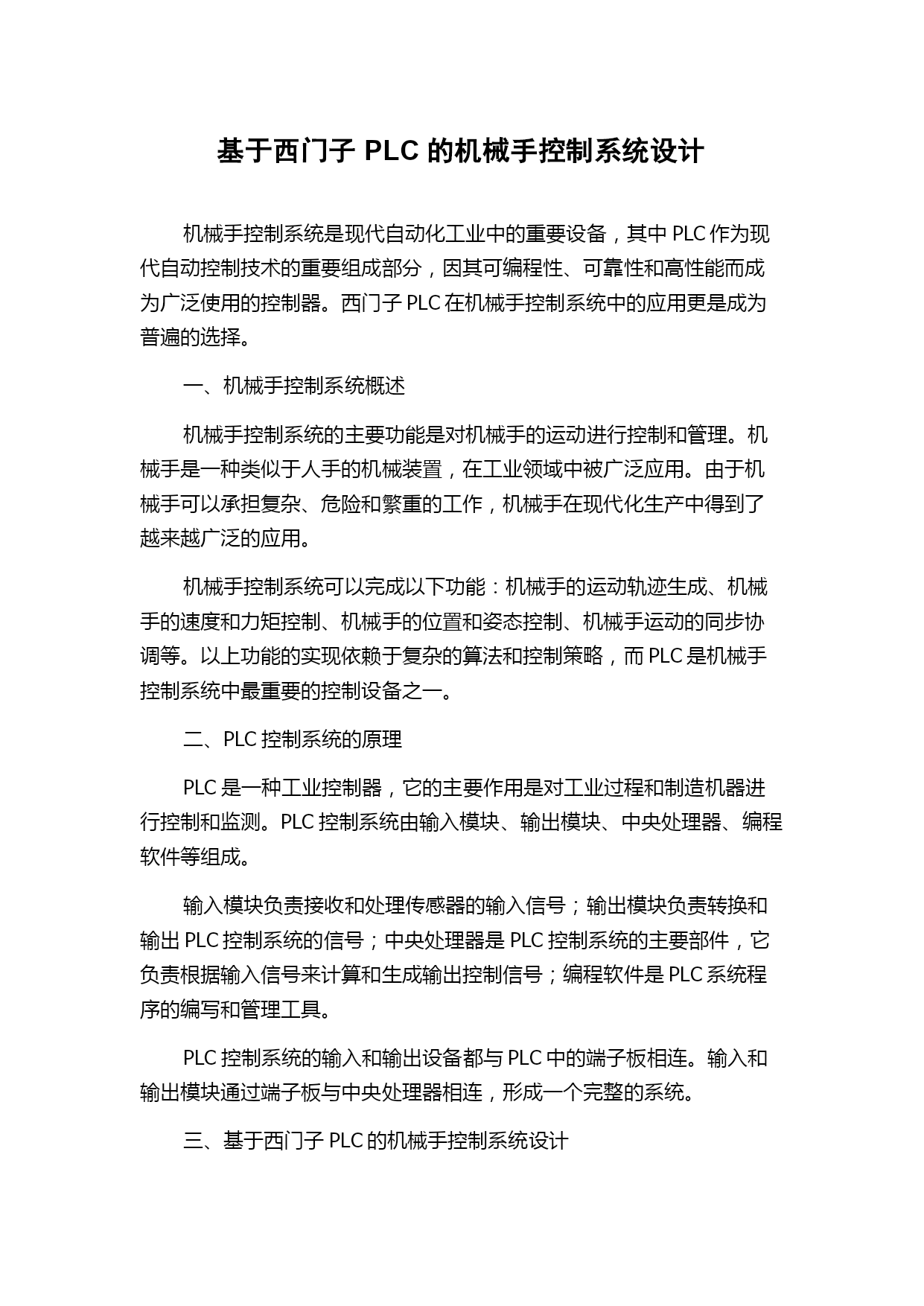

基于西门子PLC的机械手控制系统设计
机械手控制系统是现代自动化工业中的重要设备，其中PLC作为现代自动控制技术的重要组成部分，因其可编程性、可靠性和高性能而成为广泛使用的控制器。西门子PLC在机械手控制系统中的应用更是成为普遍的选择。
一、机械手控制系统概述
机械手控制系统的主要功能是对机械手的运动进行控制和管理。机械手是一种类似于人手的机械装置，在工业领域中被广泛应用。由于机械手可以承担复杂、危险和繁重的工作，机械手在现代化生产中得到了越来越广泛的应用。
机械手控制系统可以完成以下功能：机械手的运动轨迹生成、机械手的速度和力矩控制、机械手的位置和姿态控制、机械手运动的同步协调等。以上功能的实现依赖于复杂的算法和控制策略，而PLC是机械手控制系统中最重要的控制设备之一。
二、PLC控制系统的原理
PLC是一种工业控制器，它的主要作用是对工业过程和制造机器进行控制和监测。PLC控制系统由输入模块、输出模块、中央处理器、编程软件等组成。
输入模块负责接收和处理传感器的输入信号；输出模块负责转换和输出PLC控制系统的信号；中央处理器是PLC控制系统的主要部件，它负责根据输入信号来计算和生成输出控制信号；编程软件是PLC系统程序的编写和管理工具。
PLC控制系统的输入和输出设备都与PLC中的端子板相连。输入和输出模块通过端子板与中央处理器相连，形成一个完整的系统。
三、基于西门子PLC的机械手控制系统设计

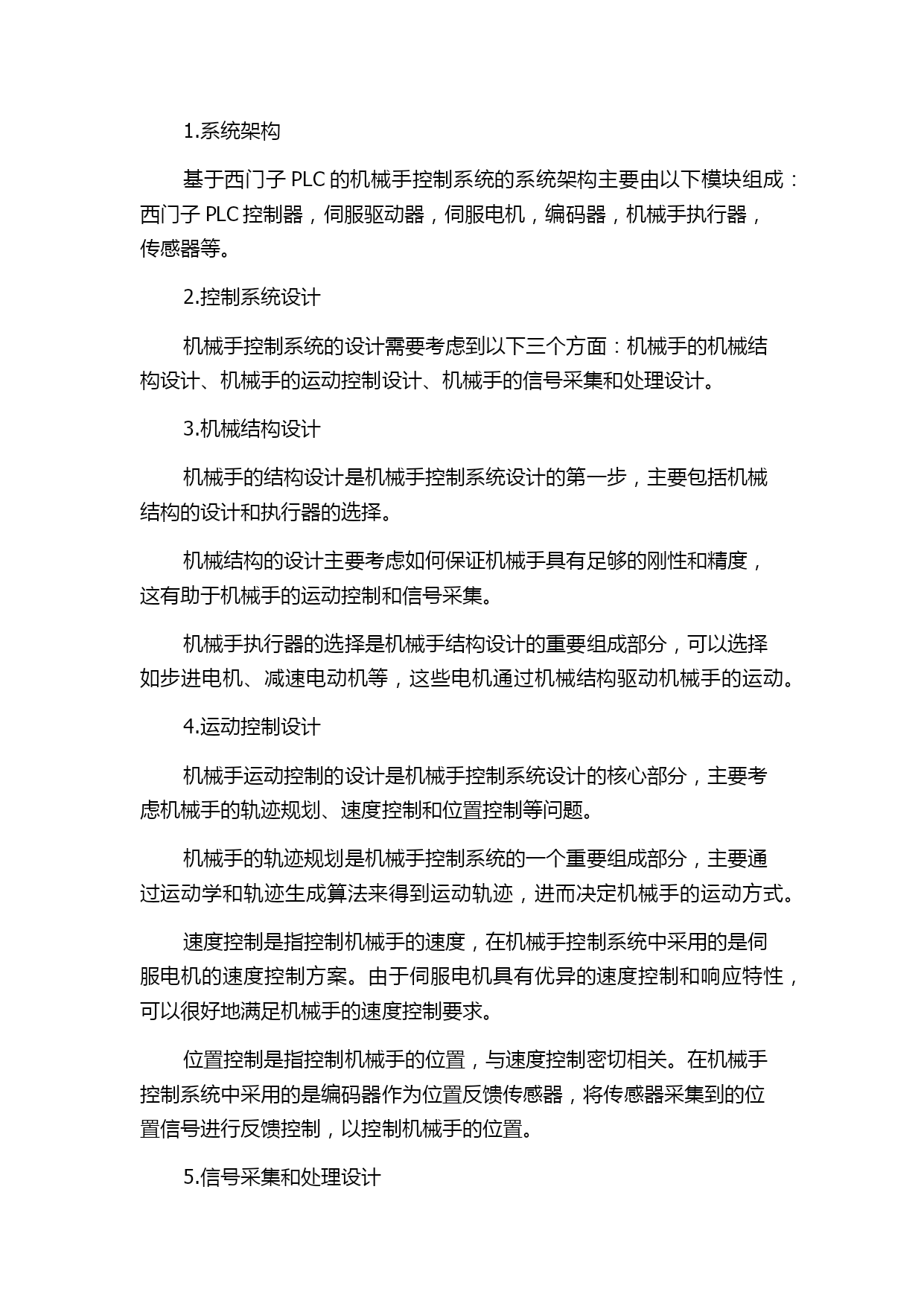

1.系统架构
基于西门子PLC的机械手控制系统的系统架构主要由以下模块组成：西门子PLC控制器，伺服驱动器，伺服电机，编码器，机械手执行器，传感器等。
2.控制系统设计
机械手控制系统的设计需要考虑到以下三个方面：机械手的机械结构设计、机械手的运动控制设计、机械手的信号采集和处理设计。
3.机械结构设计
机械手的结构设计是机械手控制系统设计的第一步，主要包括机械结构的设计和执行器的选择。
机械结构的设计主要考虑如何保证机械手具有足够的刚性和精度，这有助于机械手的运动控制和信号采集。
机械手执行器的选择是机械手结构设计的重要组成部分，可以选择如步进电机、减速电动机等，这些电机通过机械结构驱动机械手的运动。
4.运动控制设计
机械手运动控制的设计是机械手控制系统设计的核心部分，主要考虑机械手的轨迹规划、速度控制和位置控制等问题。
机械手的轨迹规划是机械手控制系统的一个重要组成部分，主要通过运动学和轨迹生成算法来得到运动轨迹，进而决定机械手的运动方式。
速度控制是指控制机械手的速度，在机械手控制系统中采用的是伺服电机的速度控制方案。由于伺服电机具有优异的速度控制和响应特性，可以很好地满足机械手的速度控制要求。
位置控制是指控制机械手的位置，与速度控制密切相关。在机械手控制系统中采用的是编码器作为位置反馈传感器，将传感器采集到的位置信号进行反馈控制，以控制机械手的位置。
5.信号采集和处理设计

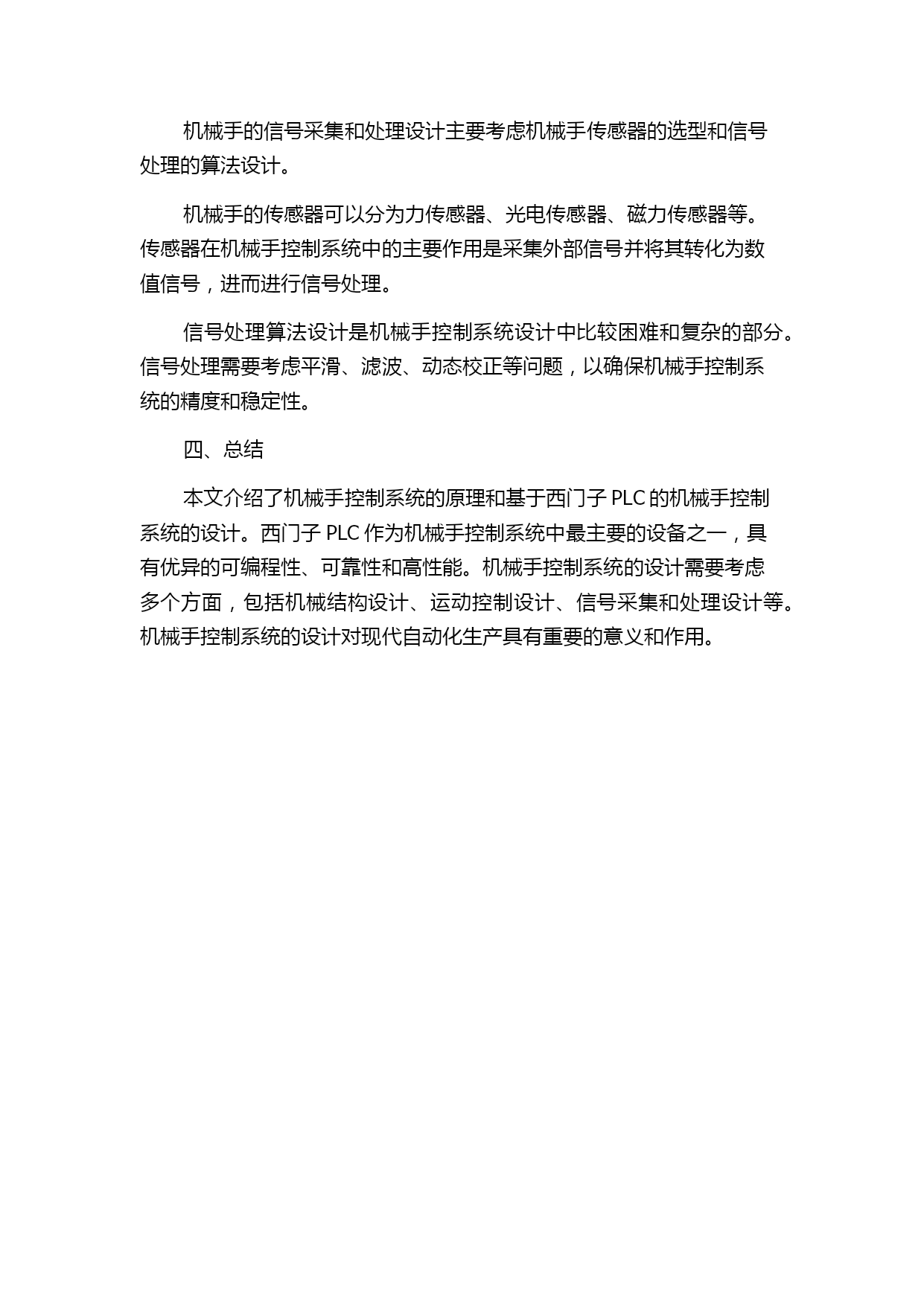

机械手的信号采集和处理设计主要考虑机械手传感器的选型和信号处理的算法设计。
机械手的传感器可以分为力传感器、光电传感器、磁力传感器等。传感器在机械手控制系统中的主要作用是采集外部信号并将其转化为数值信号，进而进行信号处理。
信号处理算法设计是机械手控制系统设计中比较困难和复杂的部分。信号处理需要考虑平滑、滤波、动态校正等问题，以确保机械手控制系统的精度和稳定性。
四、总结
本文介绍了机械手控制系统的原理和基于西门子PLC的机械手控制系统的设计。西门子PLC作为机械手控制系统中最主要的设备之一，具有优异的可编程性、可靠性和高性能。机械手控制系统的设计需要考虑多个方面，包括机械结构设计、运动控制设计、信号采集和处理设计等。机械手控制系统的设计对现代自动化生产具有重要的意义和作用。
