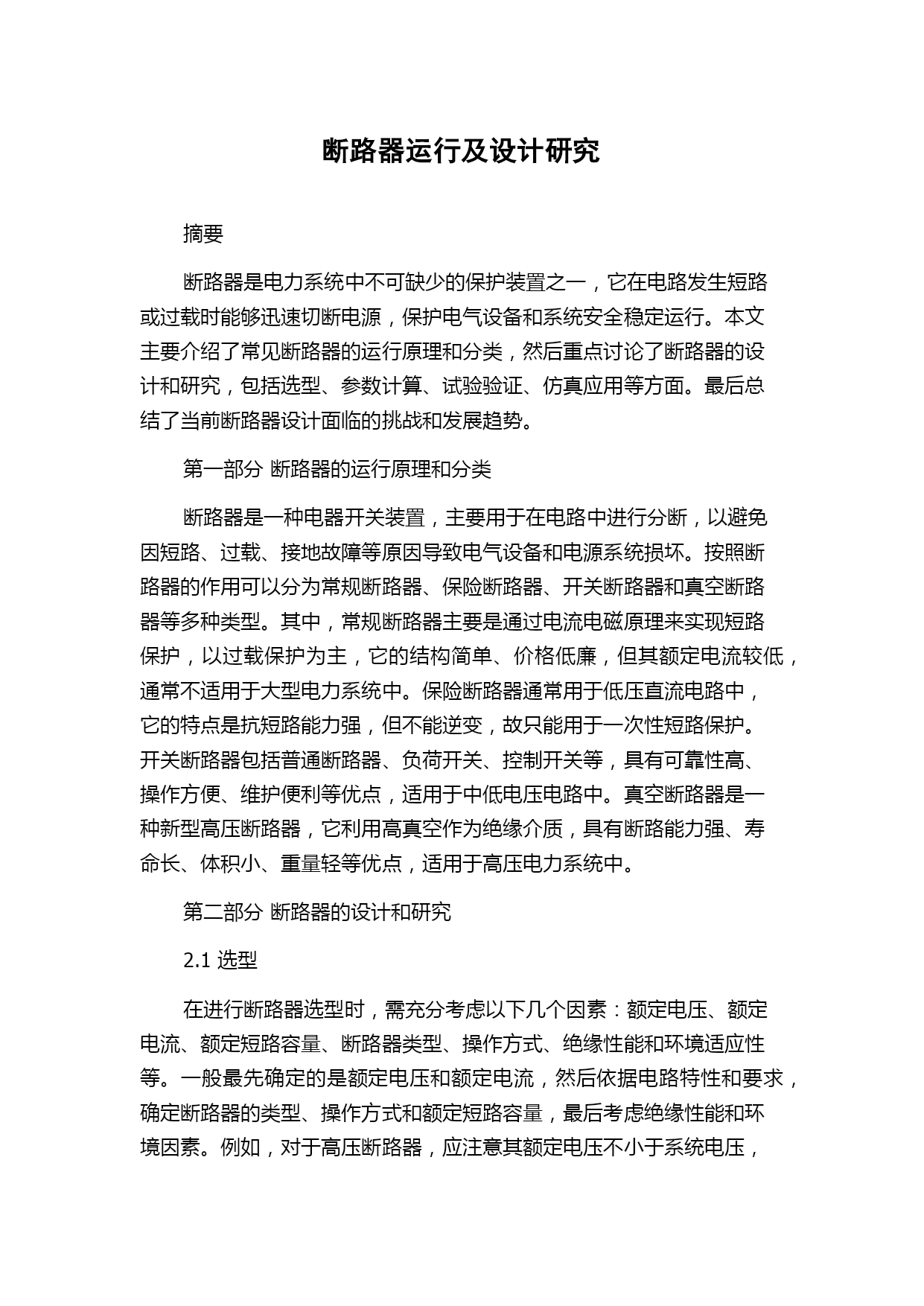

断路器运行及设计研究
摘要
断路器是电力系统中不可缺少的保护装置之一，它在电路发生短路或过载时能够迅速切断电源，保护电气设备和系统安全稳定运行。本文主要介绍了常见断路器的运行原理和分类，然后重点讨论了断路器的设计和研究，包括选型、参数计算、试验验证、仿真应用等方面。最后总结了当前断路器设计面临的挑战和发展趋势。
第一部分断路器的运行原理和分类
断路器是一种电器开关装置，主要用于在电路中进行分断，以避免因短路、过载、接地故障等原因导致电气设备和电源系统损坏。按照断路器的作用可以分为常规断路器、保险断路器、开关断路器和真空断路器等多种类型。其中，常规断路器主要是通过电流电磁原理来实现短路保护，以过载保护为主，它的结构简单、价格低廉，但其额定电流较低，通常不适用于大型电力系统中。保险断路器通常用于低压直流电路中，它的特点是抗短路能力强，但不能逆变，故只能用于一次性短路保护。开关断路器包括普通断路器、负荷开关、控制开关等，具有可靠性高、操作方便、维护便利等优点，适用于中低电压电路中。真空断路器是一种新型高压断路器，它利用高真空作为绝缘介质，具有断路能力强、寿命长、体积小、重量轻等优点，适用于高压电力系统中。
第二部分断路器的设计和研究
2.1选型
在进行断路器选型时，需充分考虑以下几个因素：额定电压、额定电流、额定短路容量、断路器类型、操作方式、绝缘性能和环境适应性等。一般最先确定的是额定电压和额定电流，然后依据电路特性和要求，确定断路器的类型、操作方式和额定短路容量，最后考虑绝缘性能和环境因素。例如，对于高压断路器，应注意其额定电压不小于系统电压，额定短路容量要足够满足系统短路电流的要求，操作方式要方便可靠，绝缘性能要符合国家标准，环境适应性要能满足实际使用条件需求。

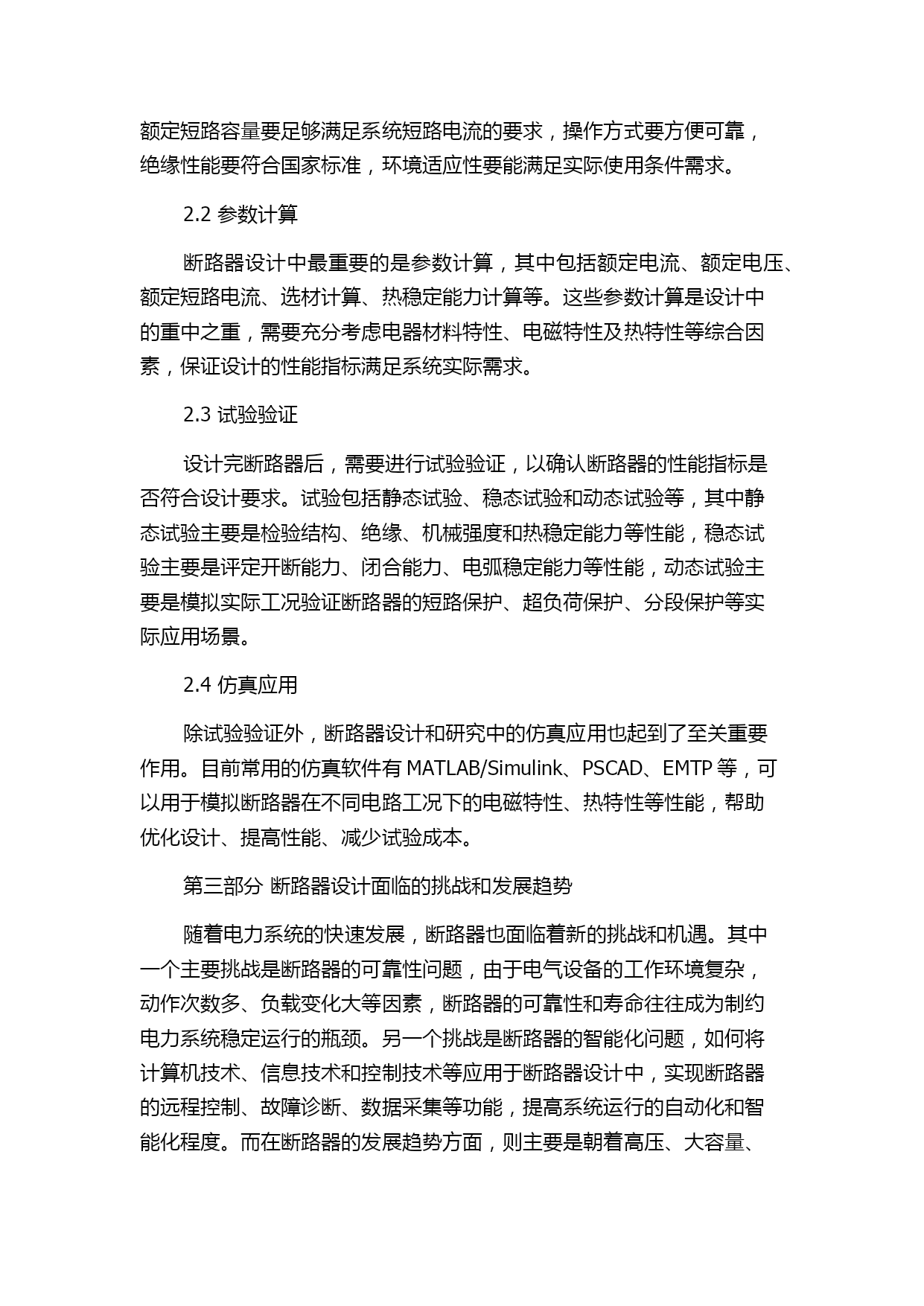

2.2参数计算
断路器设计中最重要的是参数计算，其中包括额定电流、额定电压、额定短路电流、选材计算、热稳定能力计算等。这些参数计算是设计中的重中之重，需要充分考虑电器材料特性、电磁特性及热特性等综合因素，保证设计的性能指标满足系统实际需求。
2.3试验验证
设计完断路器后，需要进行试验验证，以确认断路器的性能指标是否符合设计要求。试验包括静态试验、稳态试验和动态试验等，其中静态试验主要是检验结构、绝缘、机械强度和热稳定能力等性能，稳态试验主要是评定开断能力、闭合能力、电弧稳定能力等性能，动态试验主要是模拟实际工况验证断路器的短路保护、超负荷保护、分段保护等实际应用场景。
2.4仿真应用
除试验验证外，断路器设计和研究中的仿真应用也起到了至关重要作用。目前常用的仿真软件有MATLAB/Simulink、PSCAD、EMTP等，可以用于模拟断路器在不同电路工况下的电磁特性、热特性等性能，帮助优化设计、提高性能、减少试验成本。
第三部分断路器设计面临的挑战和发展趋势
随着电力系统的快速发展，断路器也面临着新的挑战和机遇。其中一个主要挑战是断路器的可靠性问题，由于电气设备的工作环境复杂，动作次数多、负载变化大等因素，断路器的可靠性和寿命往往成为制约电力系统稳定运行的瓶颈。另一个挑战是断路器的智能化问题，如何将计算机技术、信息技术和控制技术等应用于断路器设计中，实现断路器的远程控制、故障诊断、数据采集等功能，提高系统运行的自动化和智能化程度。而在断路器的发展趋势方面，则主要是朝着高压、大容量、小型化、轻量化、智能化、环保等多方面发展，以满足电力系统快速发展和现代化需求。

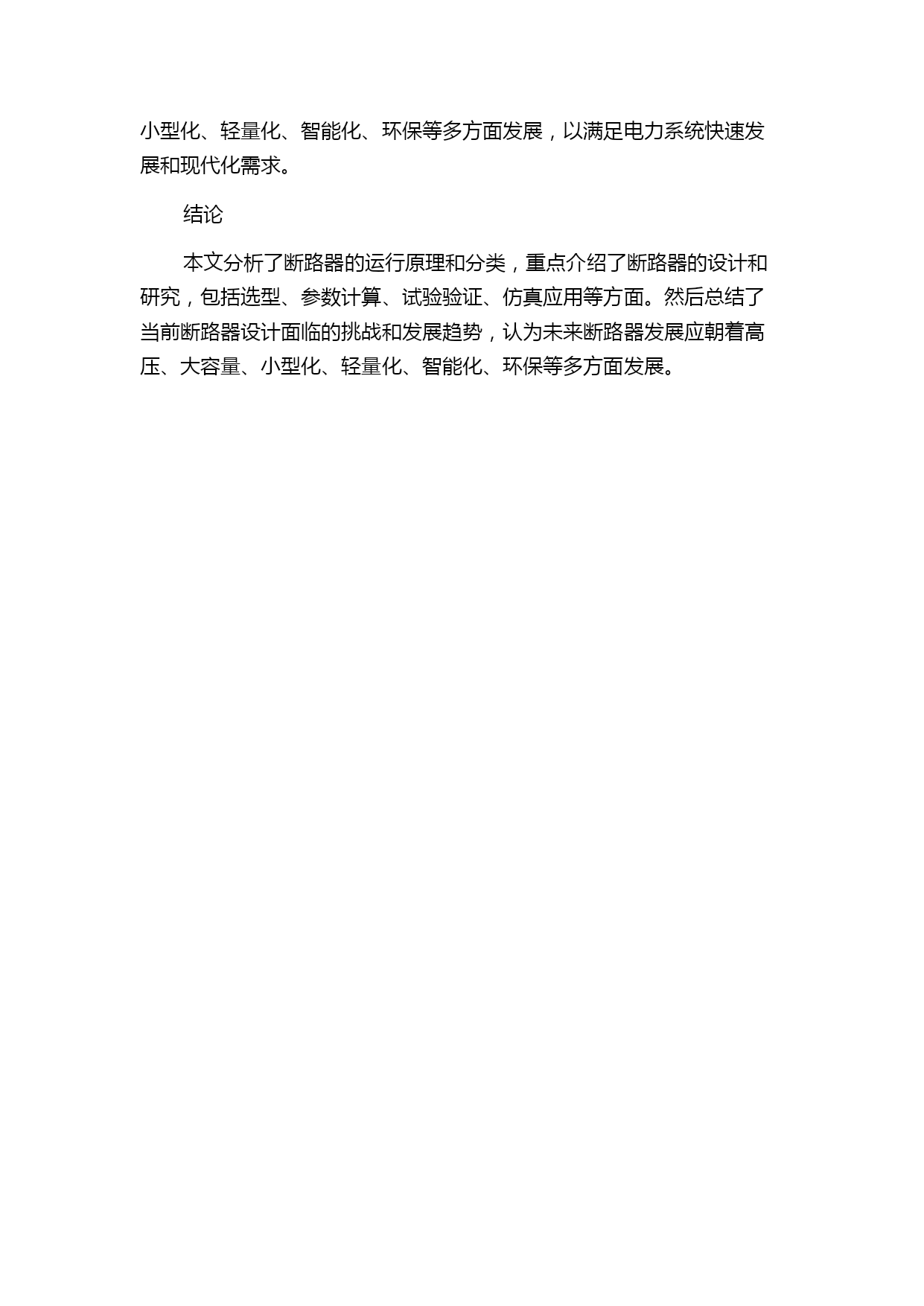

结论
本文分析了断路器的运行原理和分类，重点介绍了断路器的设计和研究，包括选型、参数计算、试验验证、仿真应用等方面。然后总结了当前断路器设计面临的挑战和发展趋势，认为未来断路器发展应朝着高压、大容量、小型化、轻量化、智能化、环保等多方面发展。
