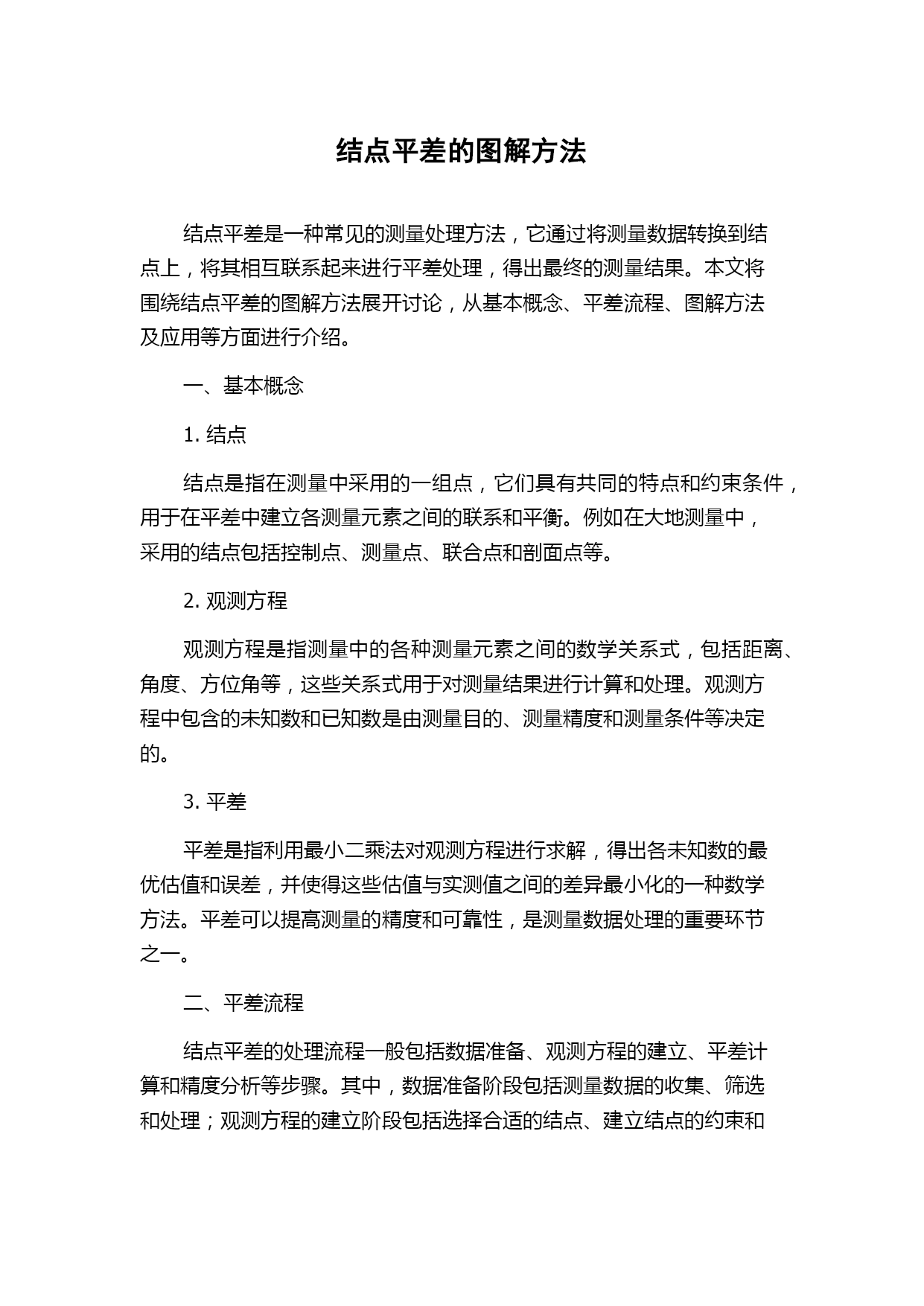

结点平差的图解方法
结点平差是一种常见的测量处理方法，它通过将测量数据转换到结点上，将其相互联系起来进行平差处理，得出最终的测量结果。本文将围绕结点平差的图解方法展开讨论，从基本概念、平差流程、图解方法及应用等方面进行介绍。
一、基本概念
1.结点
结点是指在测量中采用的一组点，它们具有共同的特点和约束条件，用于在平差中建立各测量元素之间的联系和平衡。例如在大地测量中，采用的结点包括控制点、测量点、联合点和剖面点等。
2.观测方程
观测方程是指测量中的各种测量元素之间的数学关系式，包括距离、角度、方位角等，这些关系式用于对测量结果进行计算和处理。观测方程中包含的未知数和已知数是由测量目的、测量精度和测量条件等决定的。
3.平差
平差是指利用最小二乘法对观测方程进行求解，得出各未知数的最优估值和误差，并使得这些估值与实测值之间的差异最小化的一种数学方法。平差可以提高测量的精度和可靠性，是测量数据处理的重要环节之一。
二、平差流程

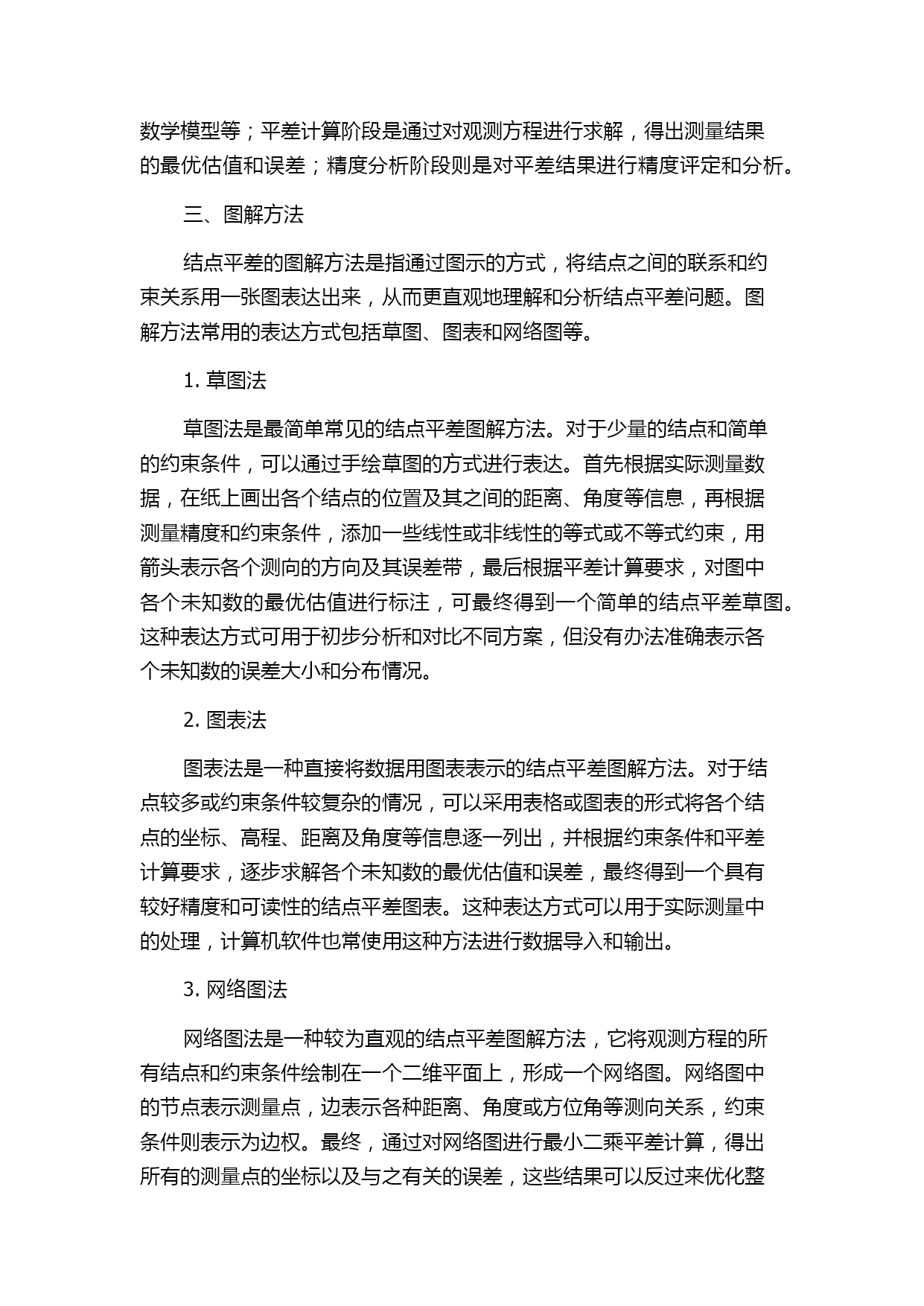

结点平差的处理流程一般包括数据准备、观测方程的建立、平差计算和精度分析等步骤。其中，数据准备阶段包括测量数据的收集、筛选和处理；观测方程的建立阶段包括选择合适的结点、建立结点的约束和数学模型等；平差计算阶段是通过对观测方程进行求解，得出测量结果的最优估值和误差；精度分析阶段则是对平差结果进行精度评定和分析。
三、图解方法
结点平差的图解方法是指通过图示的方式，将结点之间的联系和约束关系用一张图表达出来，从而更直观地理解和分析结点平差问题。图解方法常用的表达方式包括草图、图表和网络图等。
1.草图法
草图法是最简单常见的结点平差图解方法。对于少量的结点和简单的约束条件，可以通过手绘草图的方式进行表达。首先根据实际测量数据，在纸上画出各个结点的位置及其之间的距离、角度等信息，再根据测量精度和约束条件，添加一些线性或非线性的等式或不等式约束，用箭头表示各个测向的方向及其误差带，最后根据平差计算要求，对图中各个未知数的最优估值进行标注，可最终得到一个简单的结点平差草图。这种表达方式可用于初步分析和对比不同方案，但没有办法准确表示各个未知数的误差大小和分布情况。
2.图表法
图表法是一种直接将数据用图表表示的结点平差图解方法。对于结点较多或约束条件较复杂的情况，可以采用表格或图表的形式将各个结点的坐标、高程、距离及角度等信息逐一列出，并根据约束条件和平差计算要求，逐步求解各个未知数的最优估值和误差，最终得到一个具有较好精度和可读性的结点平差图表。这种表达方式可以用于实际测量中的处理，计算机软件也常使用这种方法进行数据导入和输出。
3.网络图法

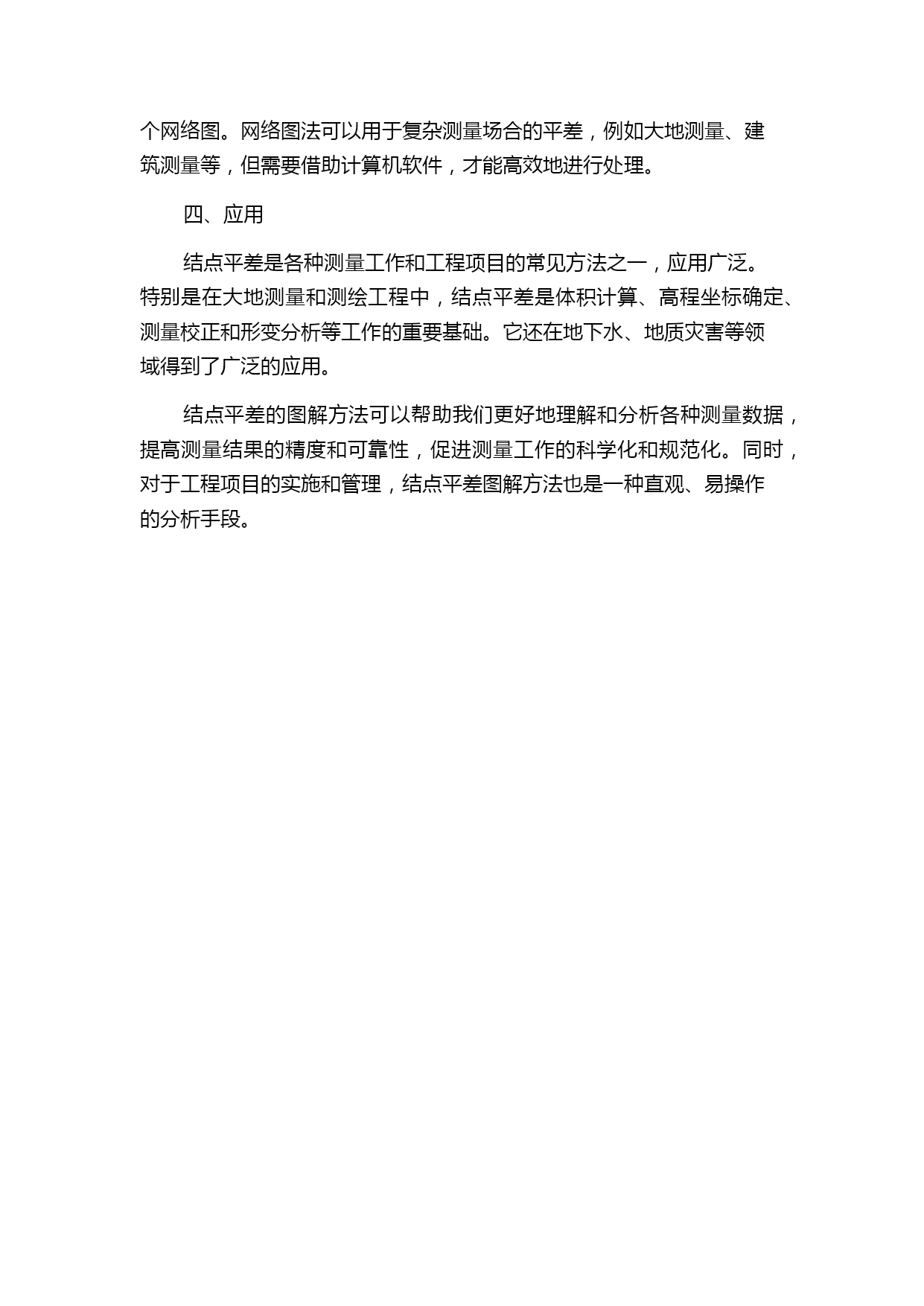

网络图法是一种较为直观的结点平差图解方法，它将观测方程的所有结点和约束条件绘制在一个二维平面上，形成一个网络图。网络图中的节点表示测量点，边表示各种距离、角度或方位角等测向关系，约束条件则表示为边权。最终，通过对网络图进行最小二乘平差计算，得出所有的测量点的坐标以及与之有关的误差，这些结果可以反过来优化整个网络图。网络图法可以用于复杂测量场合的平差，例如大地测量、建筑测量等，但需要借助计算机软件，才能高效地进行处理。
四、应用
结点平差是各种测量工作和工程项目的常见方法之一，应用广泛。特别是在大地测量和测绘工程中，结点平差是体积计算、高程坐标确定、测量校正和形变分析等工作的重要基础。它还在地下水、地质灾害等领域得到了广泛的应用。
结点平差的图解方法可以帮助我们更好地理解和分析各种测量数据，提高测量结果的精度和可靠性，促进测量工作的科学化和规范化。同时，对于工程项目的实施和管理，结点平差图解方法也是一种直观、易操作的分析手段。
