机床变截面主轴柔度矩阵的计算方法

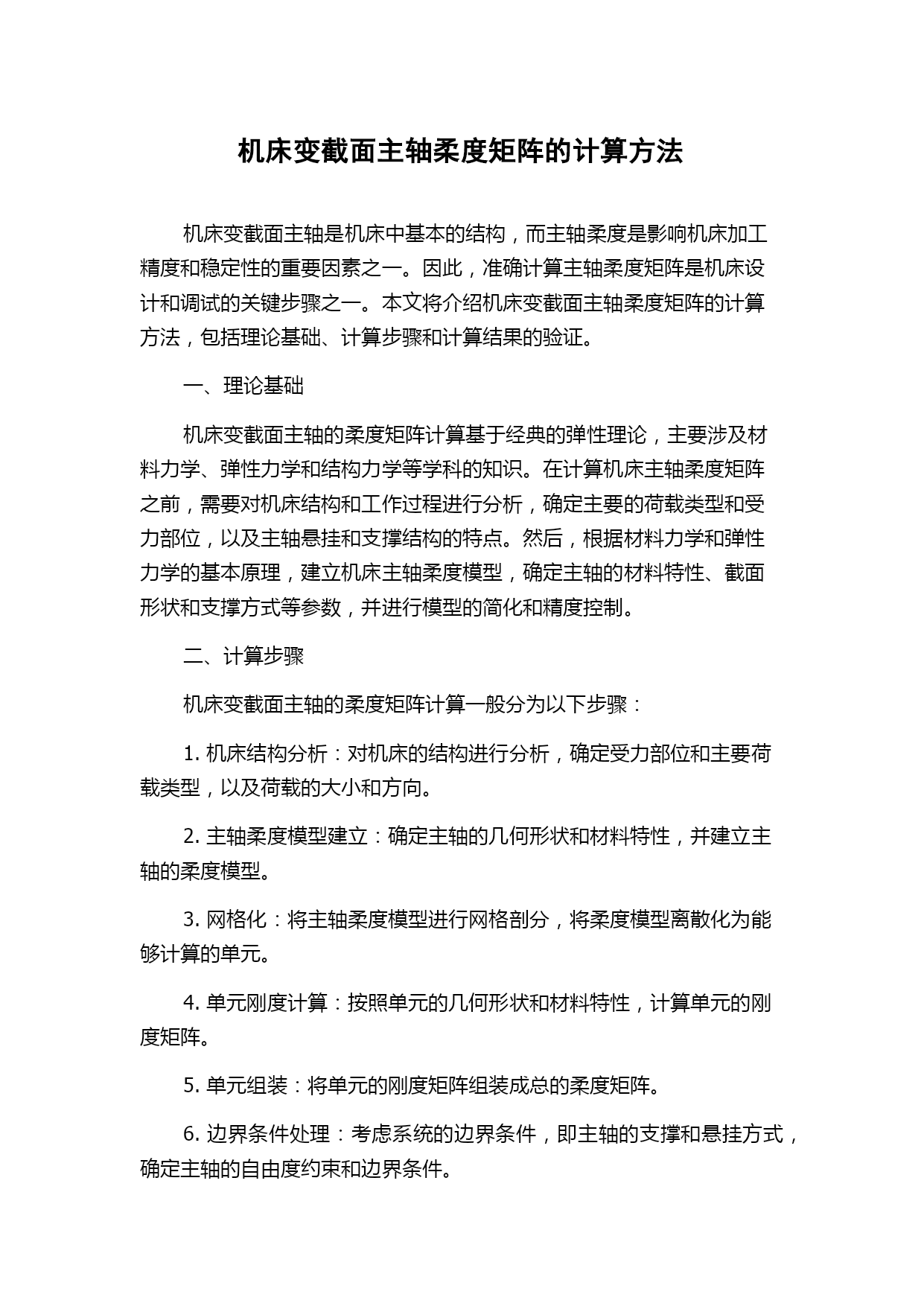

机床变截面主轴是机床中基本的结构，而主轴柔度是影响机床加工精度和稳定性的重要因素之一。因此，准确计算主轴柔度矩阵是机床设计和调试的关键步骤之一。本文将介绍机床变截面主轴柔度矩阵的计算方法，包括理论基础、计算步骤和计算结果的验证。
一、理论基础
机床变截面主轴的柔度矩阵计算基于经典的弹性理论，主要涉及材料力学、弹性力学和结构力学等学科的知识。在计算机床主轴柔度矩阵之前，需要对机床结构和工作过程进行分析，确定主要的荷载类型和受力部位，以及主轴悬挂和支撑结构的特点。然后，根据材料力学和弹性力学的基本原理，建立机床主轴柔度模型，确定主轴的材料特性、截面形状和支撑方式等参数，并进行模型的简化和精度控制。
二、计算步骤
机床变截面主轴的柔度矩阵计算一般分为以下步骤：
1.机床结构分析：对机床的结构进行分析，确定受力部位和主要荷载类型，以及荷载的大小和方向。
2.主轴柔度模型建立：确定主轴的几何形状和材料特性，并建立主轴的柔度模型。
3.网格化：将主轴柔度模型进行网格剖分，将柔度模型离散化为能够计算的单元。
4.单元刚度计算：按照单元的几何形状和材料特性，计算单元的刚度矩阵。
5.单元组装：将单元的刚度矩阵组装成总的柔度矩阵。
6.边界条件处理：考虑系统的边界条件，即主轴的支撑和悬挂方式，确定主轴的自由度约束和边界条件。

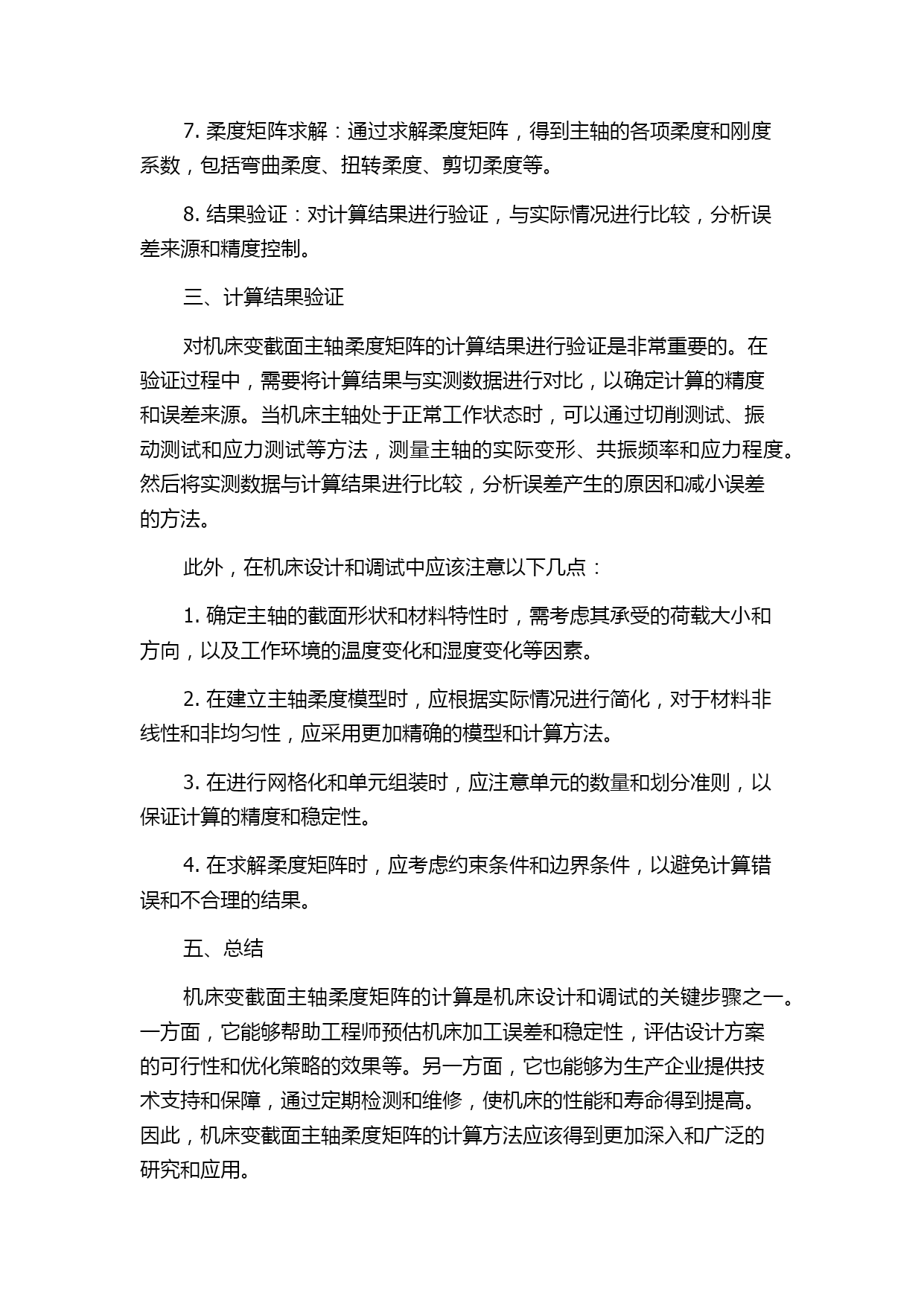

7.柔度矩阵求解：通过求解柔度矩阵，得到主轴的各项柔度和刚度系数，包括弯曲柔度、扭转柔度、剪切柔度等。
8.结果验证：对计算结果进行验证，与实际情况进行比较，分析误差来源和精度控制。
三、计算结果验证
对机床变截面主轴柔度矩阵的计算结果进行验证是非常重要的。在验证过程中，需要将计算结果与实测数据进行对比，以确定计算的精度和误差来源。当机床主轴处于正常工作状态时，可以通过切削测试、振动测试和应力测试等方法，测量主轴的实际变形、共振频率和应力程度。然后将实测数据与计算结果进行比较，分析误差产生的原因和减小误差的方法。
此外，在机床设计和调试中应该注意以下几点：
1.确定主轴的截面形状和材料特性时，需考虑其承受的荷载大小和方向，以及工作环境的温度变化和湿度变化等因素。
2.在建立主轴柔度模型时，应根据实际情况进行简化，对于材料非线性和非均匀性，应采用更加精确的模型和计算方法。
3.在进行网格化和单元组装时，应注意单元的数量和划分准则，以保证计算的精度和稳定性。
4.在求解柔度矩阵时，应考虑约束条件和边界条件，以避免计算错误和不合理的结果。
五、总结
机床变截面主轴柔度矩阵的计算是机床设计和调试的关键步骤之一。一方面，它能够帮助工程师预估机床加工误差和稳定性，评估设计方案的可行性和优化策略的效果等。另一方面，它也能够为生产企业提供技术支持和保障，通过定期检测和维修，使机床的性能和寿命得到提高。因此，机床变截面主轴柔度矩阵的计算方法应该得到更加深入和广泛的研究和应用。
