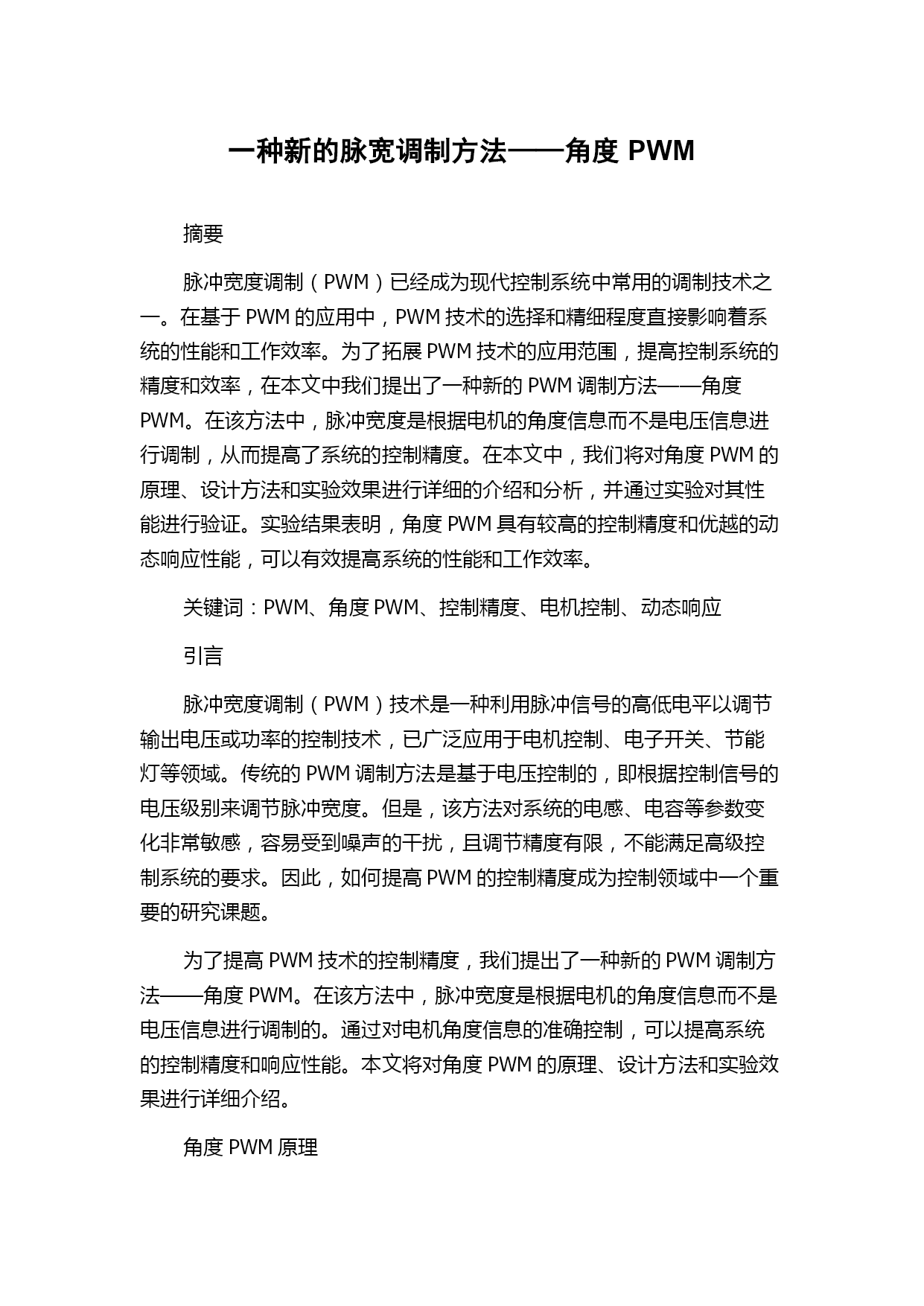

一种新的脉宽调制方法——角度PWM
摘要
脉冲宽度调制（PWM）已经成为现代控制系统中常用的调制技术之一。在基于PWM的应用中，PWM技术的选择和精细程度直接影响着系统的性能和工作效率。为了拓展PWM技术的应用范围，提高控制系统的精度和效率，在本文中我们提出了一种新的PWM调制方法——角度PWM。在该方法中，脉冲宽度是根据电机的角度信息而不是电压信息进行调制，从而提高了系统的控制精度。在本文中，我们将对角度PWM的原理、设计方法和实验效果进行详细的介绍和分析，并通过实验对其性能进行验证。实验结果表明，角度PWM具有较高的控制精度和优越的动态响应性能，可以有效提高系统的性能和工作效率。
关键词：PWM、角度PWM、控制精度、电机控制、动态响应
引言
脉冲宽度调制（PWM）技术是一种利用脉冲信号的高低电平以调节输出电压或功率的控制技术，已广泛应用于电机控制、电子开关、节能灯等领域。传统的PWM调制方法是基于电压控制的，即根据控制信号的电压级别来调节脉冲宽度。但是，该方法对系统的电感、电容等参数变化非常敏感，容易受到噪声的干扰，且调节精度有限，不能满足高级控制系统的要求。因此，如何提高PWM的控制精度成为控制领域中一个重要的研究课题。
为了提高PWM技术的控制精度，我们提出了一种新的PWM调制方法——角度PWM。在该方法中，脉冲宽度是根据电机的角度信息而不是电压信息进行调制的。通过对电机角度信息的准确控制，可以提高系统的控制精度和响应性能。本文将对角度PWM的原理、设计方法和实验效果进行详细介绍。
角度PWM原理

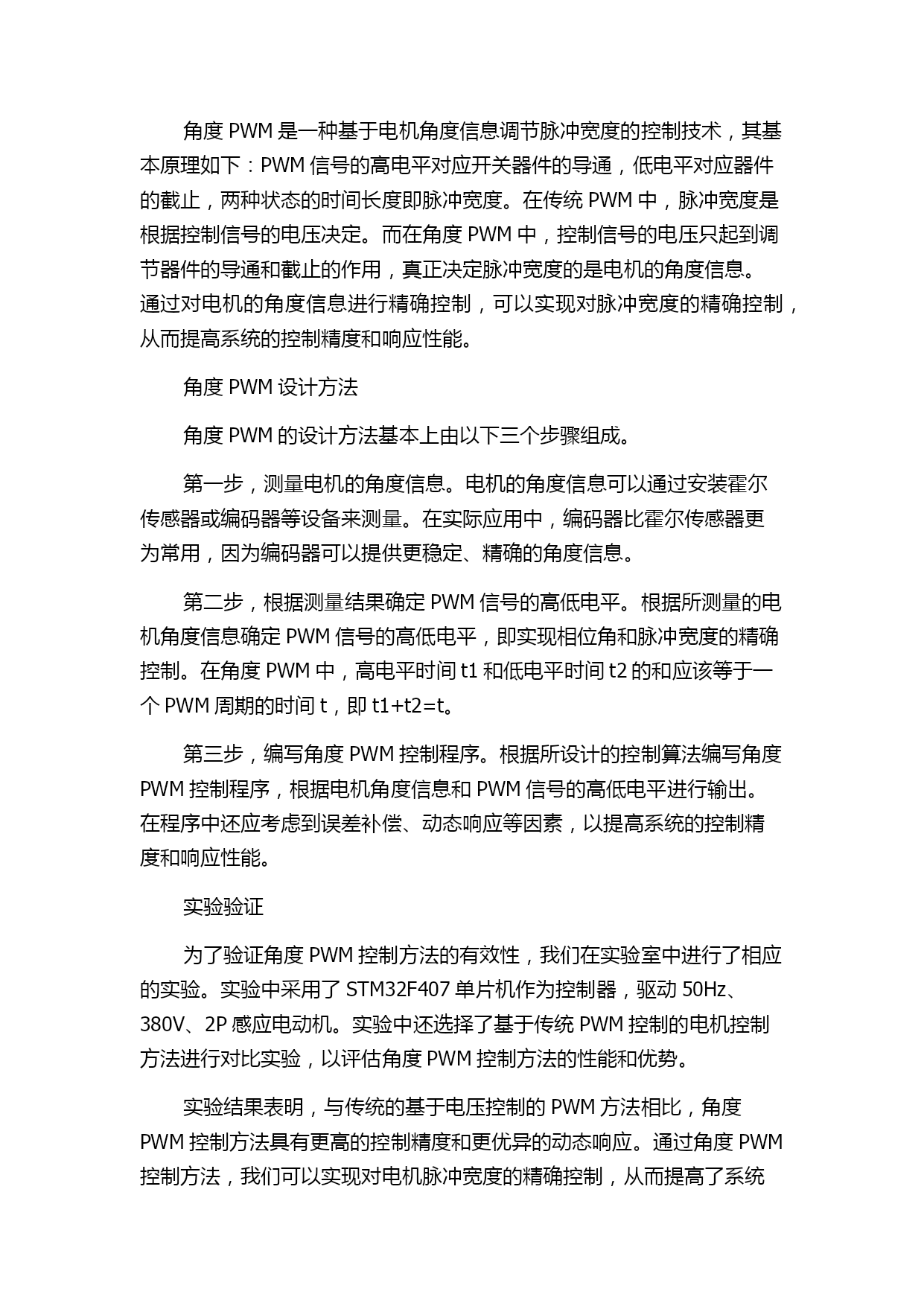

角度PWM是一种基于电机角度信息调节脉冲宽度的控制技术，其基本原理如下：PWM信号的高电平对应开关器件的导通，低电平对应器件的截止，两种状态的时间长度即脉冲宽度。在传统PWM中，脉冲宽度是根据控制信号的电压决定。而在角度PWM中，控制信号的电压只起到调节器件的导通和截止的作用，真正决定脉冲宽度的是电机的角度信息。通过对电机的角度信息进行精确控制，可以实现对脉冲宽度的精确控制，从而提高系统的控制精度和响应性能。
角度PWM设计方法
角度PWM的设计方法基本上由以下三个步骤组成。
第一步，测量电机的角度信息。电机的角度信息可以通过安装霍尔传感器或编码器等设备来测量。在实际应用中，编码器比霍尔传感器更为常用，因为编码器可以提供更稳定、精确的角度信息。
第二步，根据测量结果确定PWM信号的高低电平。根据所测量的电机角度信息确定PWM信号的高低电平，即实现相位角和脉冲宽度的精确控制。在角度PWM中，高电平时间t1和低电平时间t2的和应该等于一个PWM周期的时间t，即t1+t2=t。
第三步，编写角度PWM控制程序。根据所设计的控制算法编写角度PWM控制程序，根据电机角度信息和PWM信号的高低电平进行输出。在程序中还应考虑到误差补偿、动态响应等因素，以提高系统的控制精度和响应性能。
实验验证
为了验证角度PWM控制方法的有效性，我们在实验室中进行了相应的实验。实验中采用了STM32F407单片机作为控制器，驱动50Hz、380V、2P感应电动机。实验中还选择了基于传统PWM控制的电机控制方法进行对比实验，以评估角度PWM控制方法的性能和优势。
实验结果表明，与传统的基于电压控制的PWM方法相比，角度PWM控制方法具有更高的控制精度和更优异的动态响应。通过角度PWM控制方法，我们可以实现对电机脉冲宽度的精确控制，从而提高了系统的控制精度，优化了电机的运行效率。同时，角度PWM控制方法对电感、电容等参数变化不太敏感，能够有效避免噪声的输入，提高了系统的稳定性和可靠性。

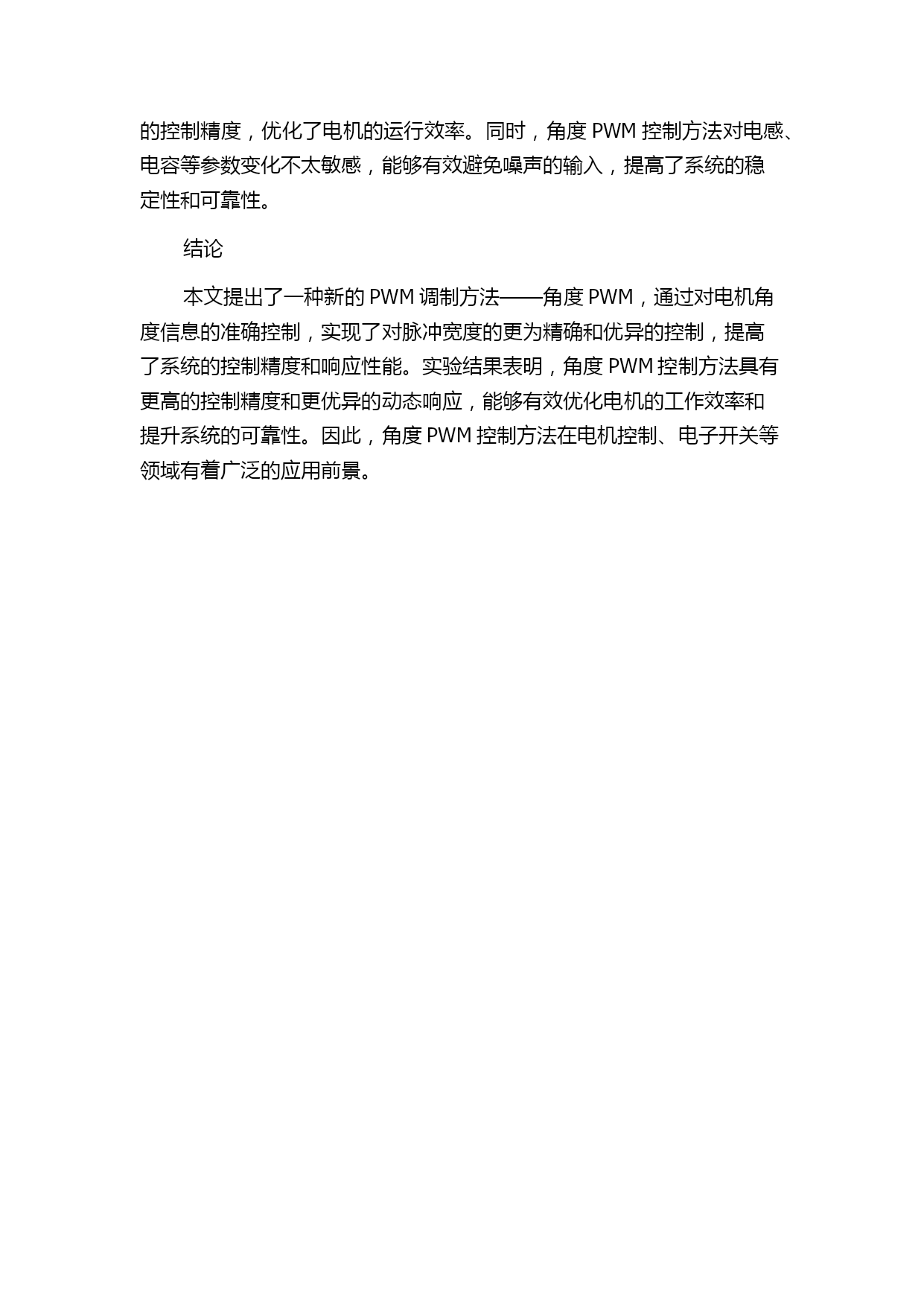

结论
本文提出了一种新的PWM调制方法——角度PWM，通过对电机角度信息的准确控制，实现了对脉冲宽度的更为精确和优异的控制，提高了系统的控制精度和响应性能。实验结果表明，角度PWM控制方法具有更高的控制精度和更优异的动态响应，能够有效优化电机的工作效率和提升系统的可靠性。因此，角度PWM控制方法在电机控制、电子开关等领域有着广泛的应用前景。
