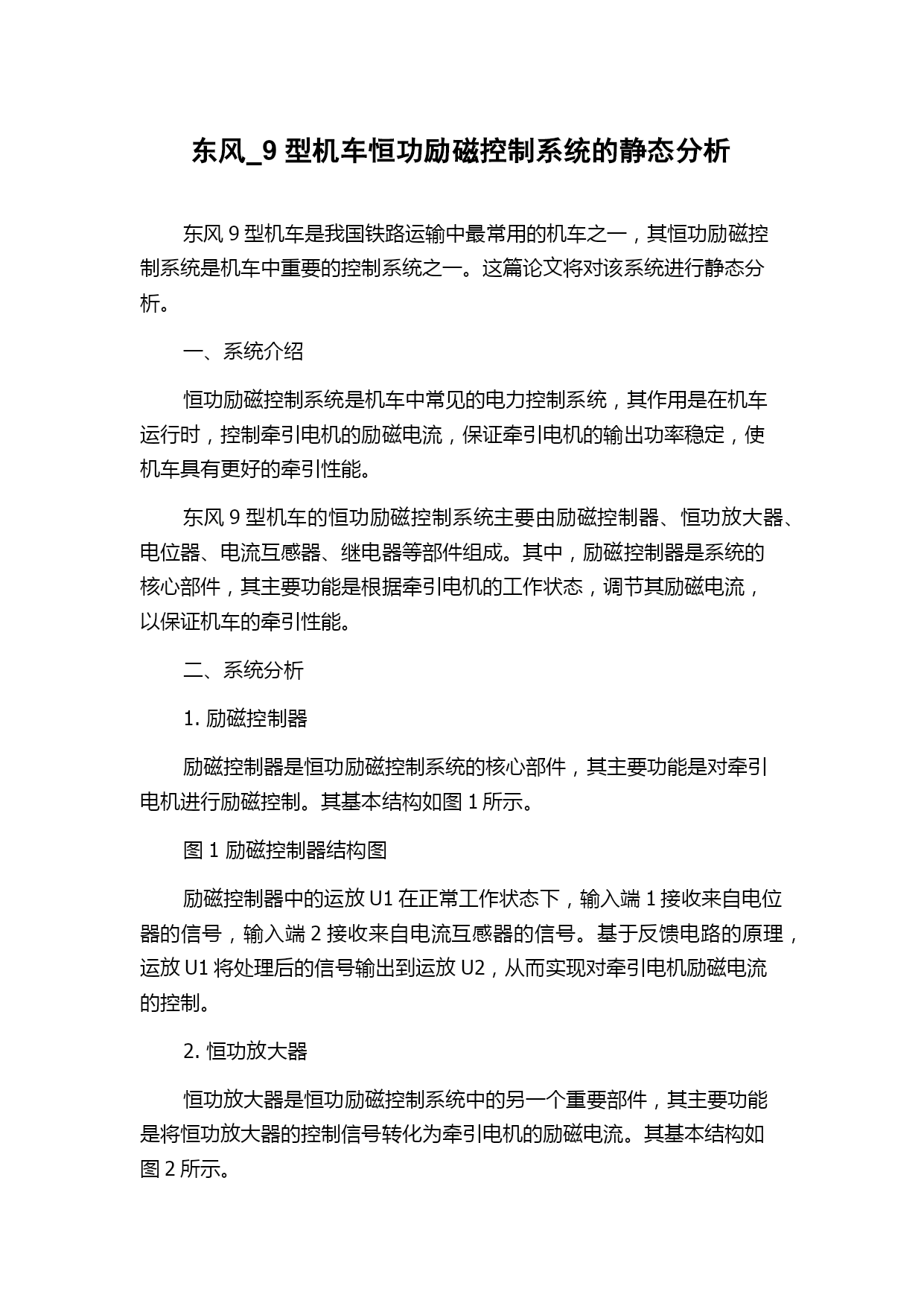

东风_9型机车恒功励磁控制系统的静态分析
东风9型机车是我国铁路运输中最常用的机车之一，其恒功励磁控制系统是机车中重要的控制系统之一。这篇论文将对该系统进行静态分析。
一、系统介绍
恒功励磁控制系统是机车中常见的电力控制系统，其作用是在机车运行时，控制牵引电机的励磁电流，保证牵引电机的输出功率稳定，使机车具有更好的牵引性能。
东风9型机车的恒功励磁控制系统主要由励磁控制器、恒功放大器、电位器、电流互感器、继电器等部件组成。其中，励磁控制器是系统的核心部件，其主要功能是根据牵引电机的工作状态，调节其励磁电流，以保证机车的牵引性能。
二、系统分析
1.励磁控制器
励磁控制器是恒功励磁控制系统的核心部件，其主要功能是对牵引电机进行励磁控制。其基本结构如图1所示。
图1励磁控制器结构图
励磁控制器中的运放U1在正常工作状态下，输入端1接收来自电位器的信号，输入端2接收来自电流互感器的信号。基于反馈电路的原理，运放U1将处理后的信号输出到运放U2，从而实现对牵引电机励磁电流的控制。
2.恒功放大器
恒功放大器是恒功励磁控制系统中的另一个重要部件，其主要功能是将恒功放大器的控制信号转化为牵引电机的励磁电流。其基本结构如图2所示。

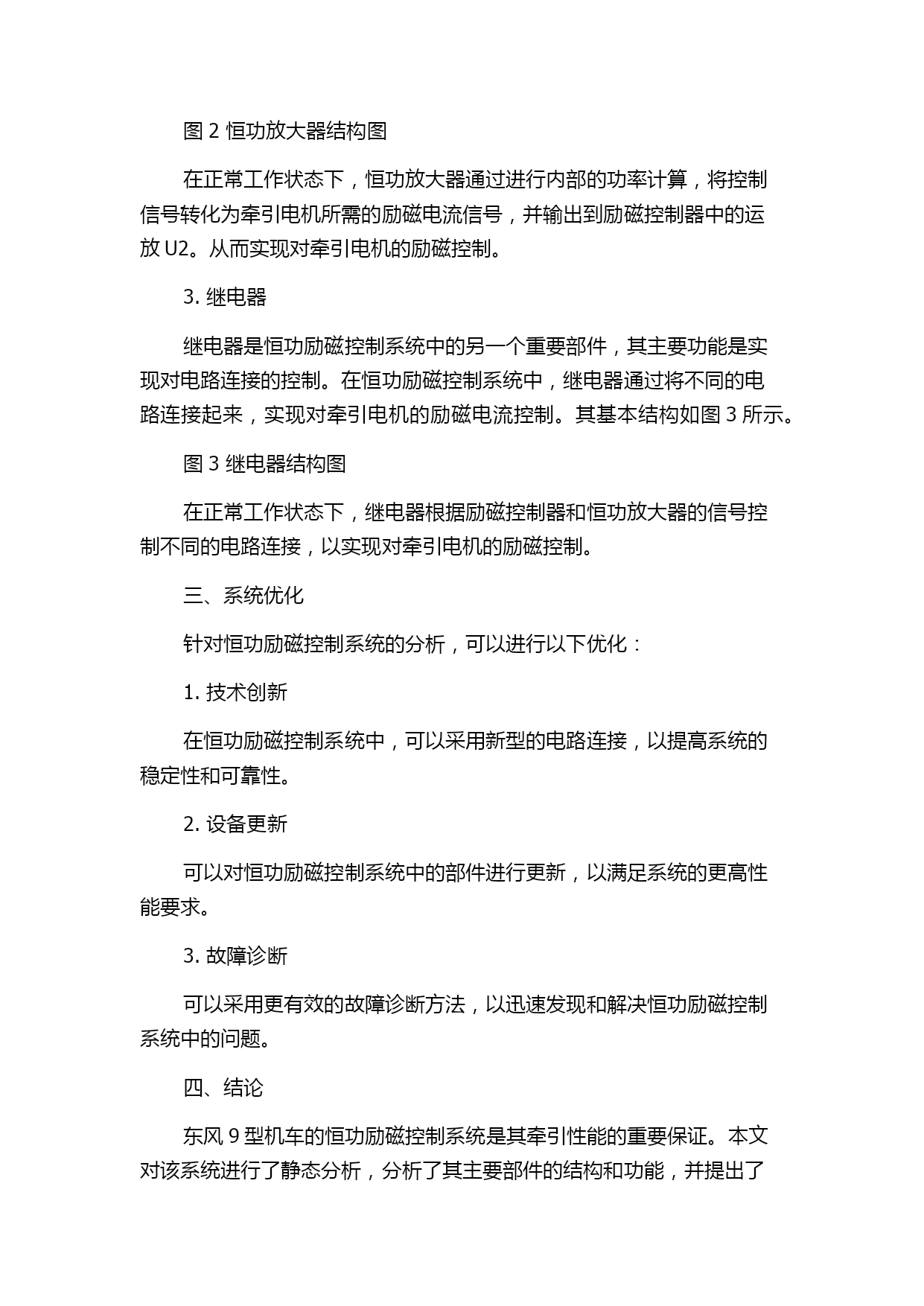

图2恒功放大器结构图
在正常工作状态下，恒功放大器通过进行内部的功率计算，将控制信号转化为牵引电机所需的励磁电流信号，并输出到励磁控制器中的运放U2。从而实现对牵引电机的励磁控制。
3.继电器
继电器是恒功励磁控制系统中的另一个重要部件，其主要功能是实现对电路连接的控制。在恒功励磁控制系统中，继电器通过将不同的电路连接起来，实现对牵引电机的励磁电流控制。其基本结构如图3所示。
图3继电器结构图
在正常工作状态下，继电器根据励磁控制器和恒功放大器的信号控制不同的电路连接，以实现对牵引电机的励磁控制。
三、系统优化
针对恒功励磁控制系统的分析，可以进行以下优化：
1.技术创新
在恒功励磁控制系统中，可以采用新型的电路连接，以提高系统的稳定性和可靠性。
2.设备更新
可以对恒功励磁控制系统中的部件进行更新，以满足系统的更高性能要求。
3.故障诊断
可以采用更有效的故障诊断方法，以迅速发现和解决恒功励磁控制系统中的问题。
四、结论

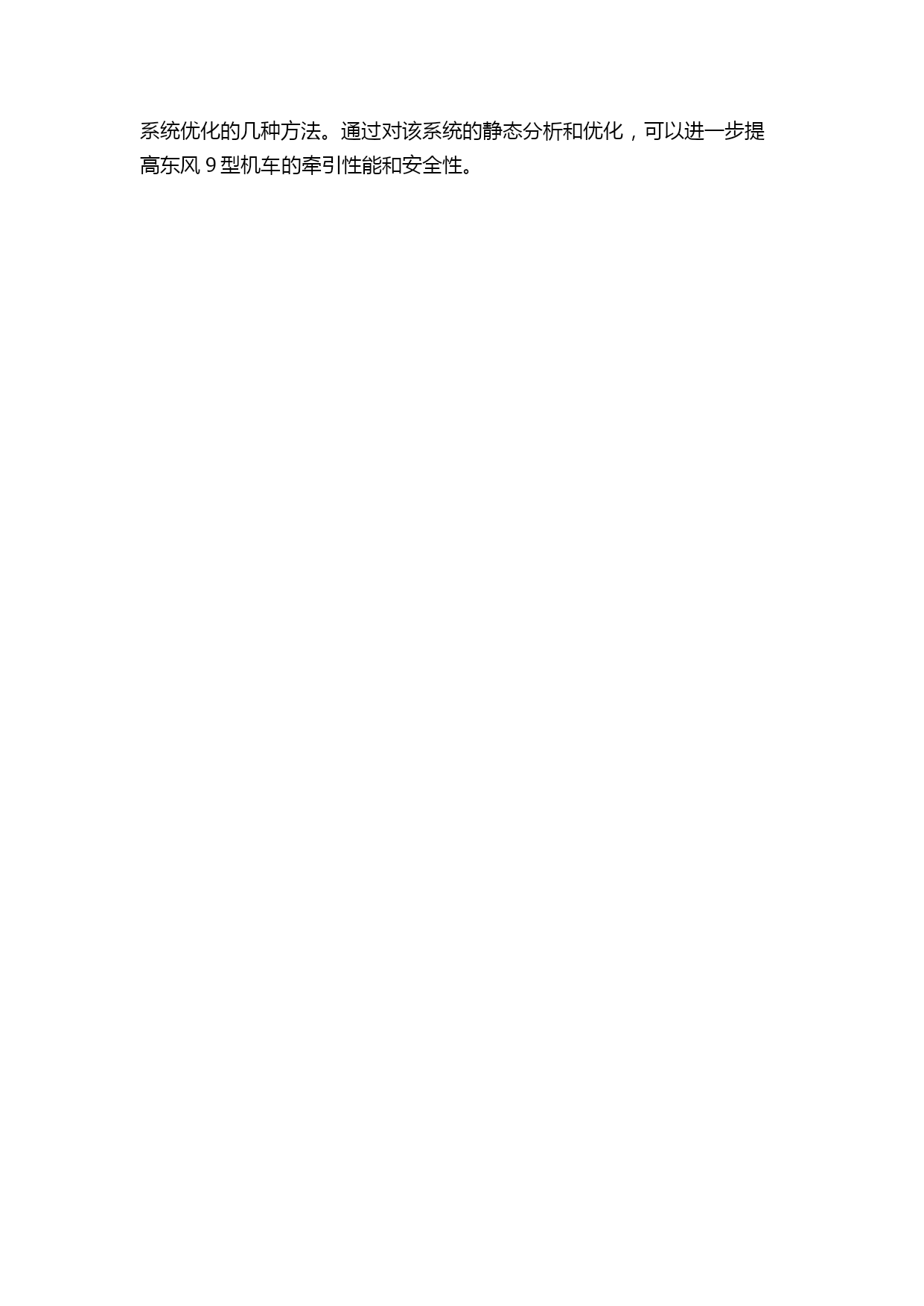

东风9型机车的恒功励磁控制系统是其牵引性能的重要保证。本文对该系统进行了静态分析，分析了其主要部件的结构和功能，并提出了系统优化的几种方法。通过对该系统的静态分析和优化，可以进一步提高东风9型机车的牵引性能和安全性。
