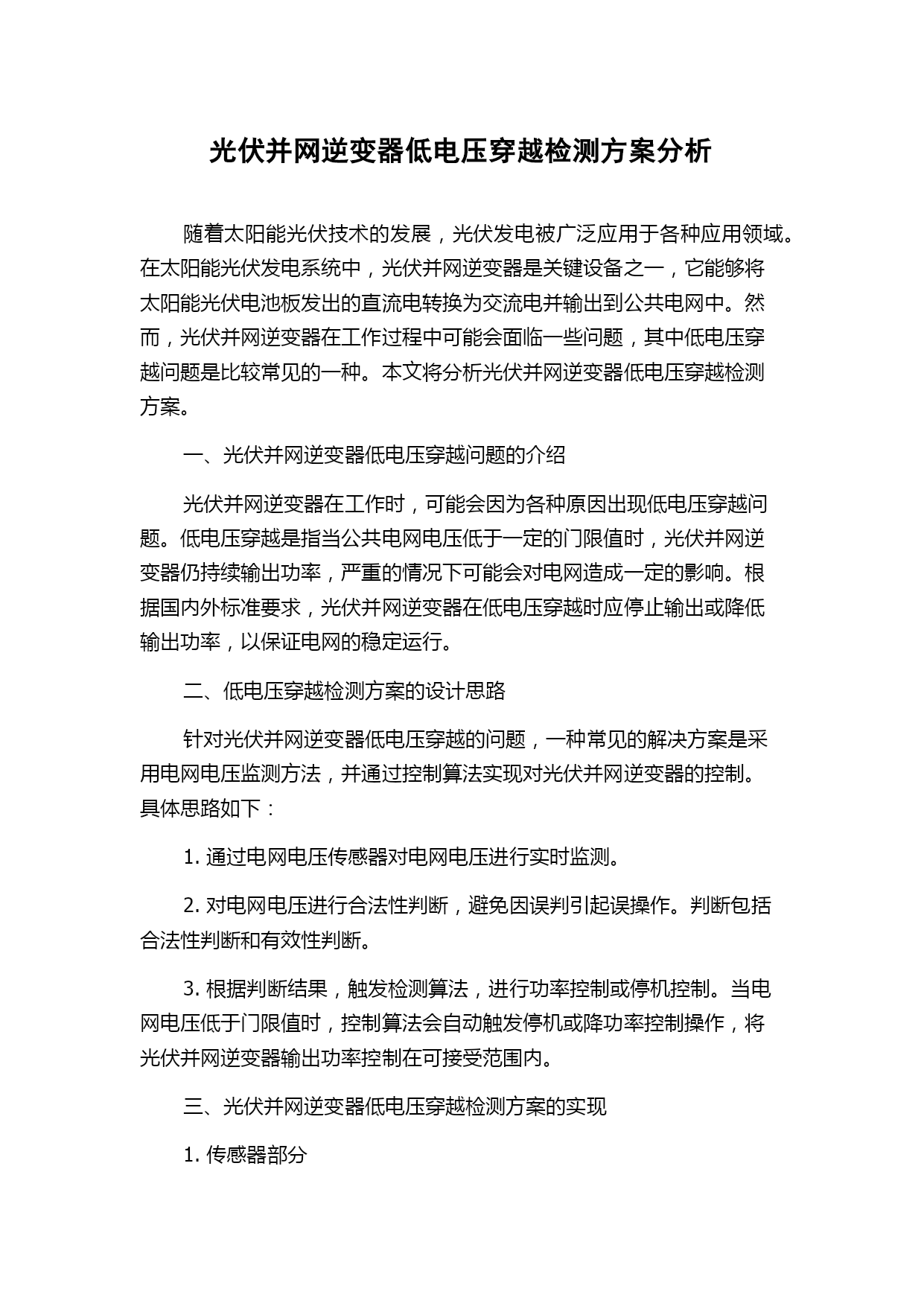

光伏并网逆变器低电压穿越检测方案分析
随着太阳能光伏技术的发展，光伏发电被广泛应用于各种应用领域。在太阳能光伏发电系统中，光伏并网逆变器是关键设备之一，它能够将太阳能光伏电池板发出的直流电转换为交流电并输出到公共电网中。然而，光伏并网逆变器在工作过程中可能会面临一些问题，其中低电压穿越问题是比较常见的一种。本文将分析光伏并网逆变器低电压穿越检测方案。
一、光伏并网逆变器低电压穿越问题的介绍
光伏并网逆变器在工作时，可能会因为各种原因出现低电压穿越问题。低电压穿越是指当公共电网电压低于一定的门限值时，光伏并网逆变器仍持续输出功率，严重的情况下可能会对电网造成一定的影响。根据国内外标准要求，光伏并网逆变器在低电压穿越时应停止输出或降低输出功率，以保证电网的稳定运行。
二、低电压穿越检测方案的设计思路
针对光伏并网逆变器低电压穿越的问题，一种常见的解决方案是采用电网电压监测方法，并通过控制算法实现对光伏并网逆变器的控制。具体思路如下：
1.通过电网电压传感器对电网电压进行实时监测。
2.对电网电压进行合法性判断，避免因误判引起误操作。判断包括合法性判断和有效性判断。
3.根据判断结果，触发检测算法，进行功率控制或停机控制。当电网电压低于门限值时，控制算法会自动触发停机或降功率控制操作，将光伏并网逆变器输出功率控制在可接受范围内。
三、光伏并网逆变器低电压穿越检测方案的实现
1.传感器部分

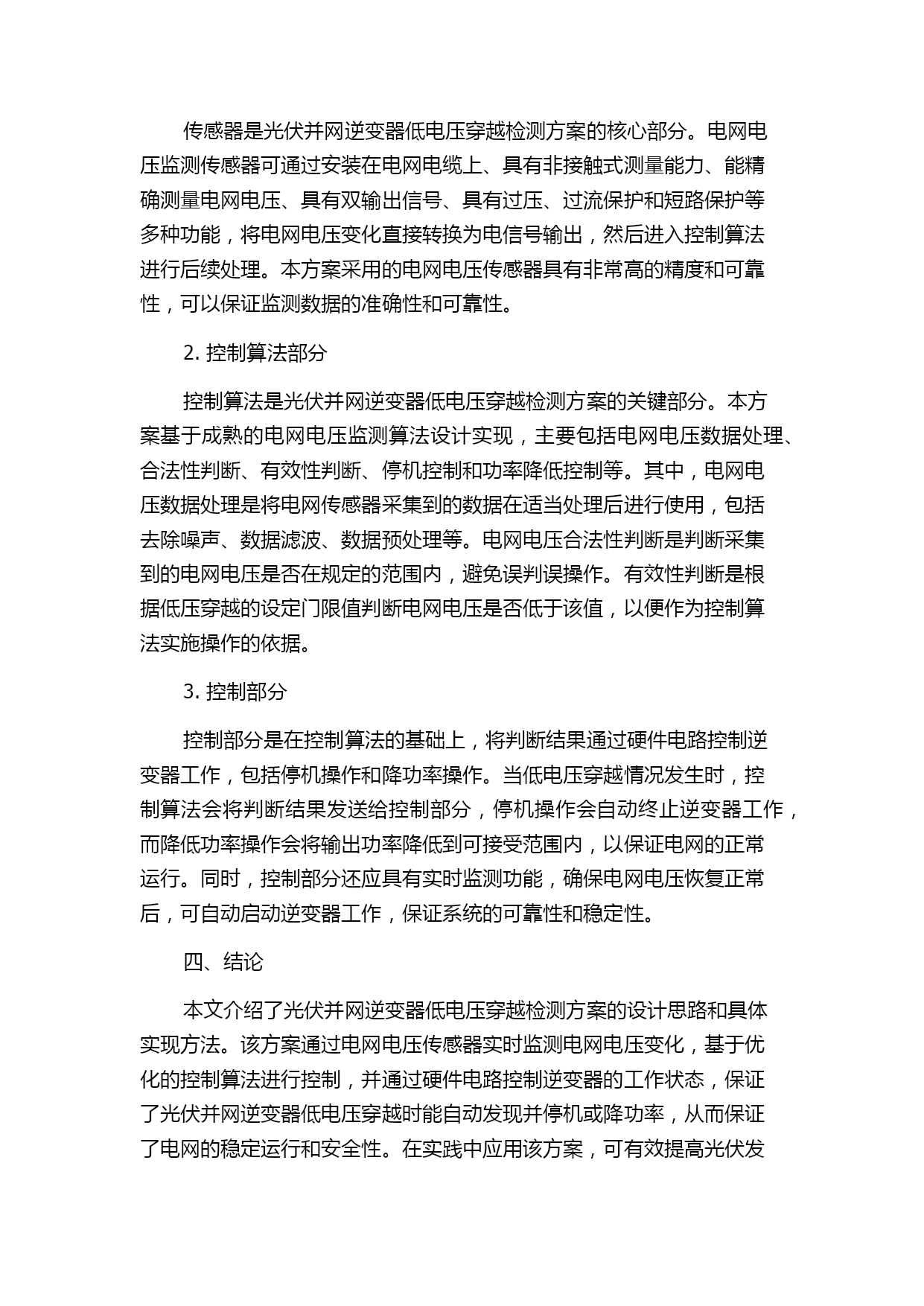

传感器是光伏并网逆变器低电压穿越检测方案的核心部分。电网电压监测传感器可通过安装在电网电缆上、具有非接触式测量能力、能精确测量电网电压、具有双输出信号、具有过压、过流保护和短路保护等多种功能，将电网电压变化直接转换为电信号输出，然后进入控制算法进行后续处理。本方案采用的电网电压传感器具有非常高的精度和可靠性，可以保证监测数据的准确性和可靠性。
2.控制算法部分
控制算法是光伏并网逆变器低电压穿越检测方案的关键部分。本方案基于成熟的电网电压监测算法设计实现，主要包括电网电压数据处理、合法性判断、有效性判断、停机控制和功率降低控制等。其中，电网电压数据处理是将电网传感器采集到的数据在适当处理后进行使用，包括去除噪声、数据滤波、数据预处理等。电网电压合法性判断是判断采集到的电网电压是否在规定的范围内，避免误判误操作。有效性判断是根据低压穿越的设定门限值判断电网电压是否低于该值，以便作为控制算法实施操作的依据。
3.控制部分
控制部分是在控制算法的基础上，将判断结果通过硬件电路控制逆变器工作，包括停机操作和降功率操作。当低电压穿越情况发生时，控制算法会将判断结果发送给控制部分，停机操作会自动终止逆变器工作，而降低功率操作会将输出功率降低到可接受范围内，以保证电网的正常运行。同时，控制部分还应具有实时监测功能，确保电网电压恢复正常后，可自动启动逆变器工作，保证系统的可靠性和稳定性。
四、结论

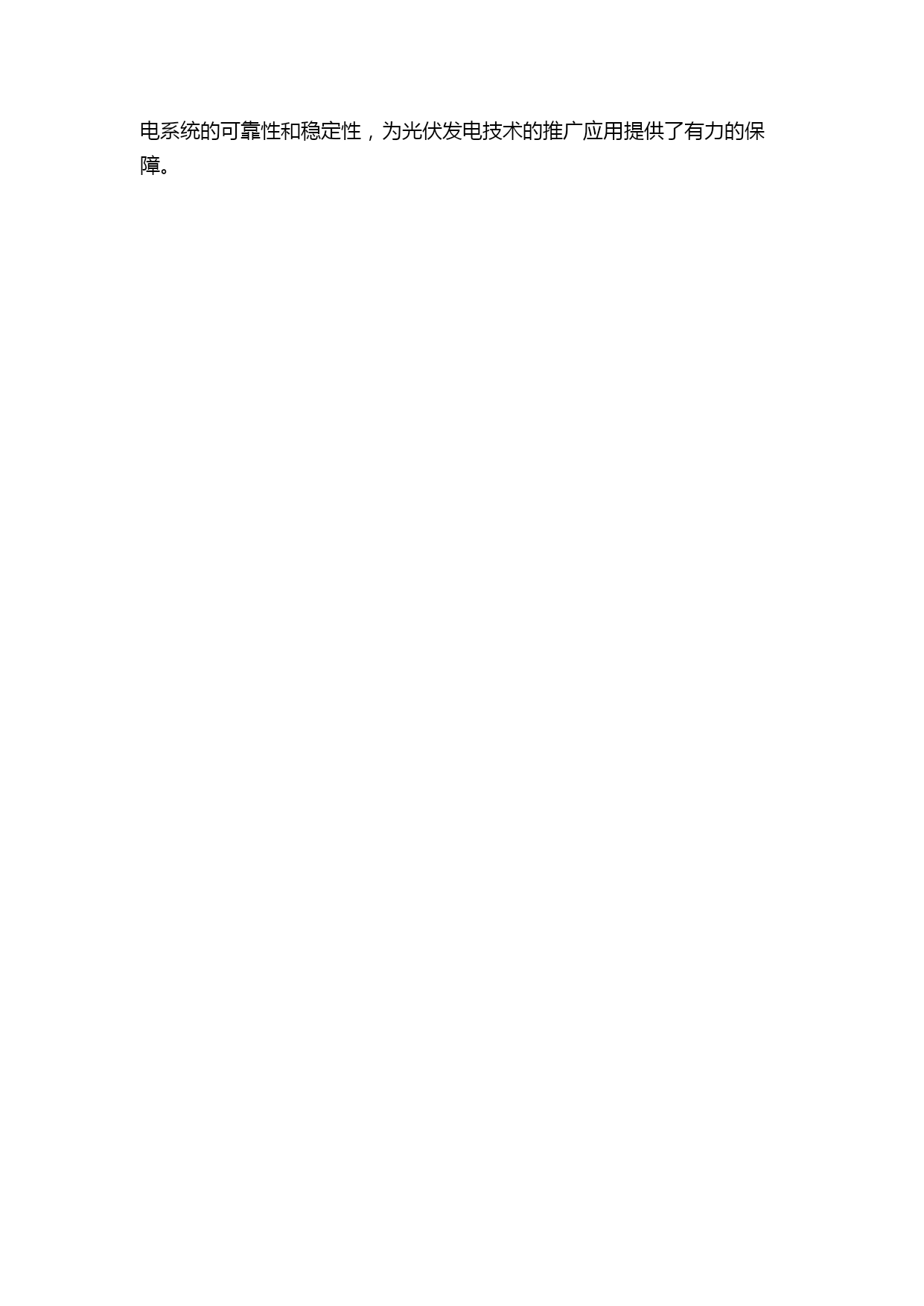

本文介绍了光伏并网逆变器低电压穿越检测方案的设计思路和具体实现方法。该方案通过电网电压传感器实时监测电网电压变化，基于优化的控制算法进行控制，并通过硬件电路控制逆变器的工作状态，保证了光伏并网逆变器低电压穿越时能自动发现并停机或降功率，从而保证了电网的稳定运行和安全性。在实践中应用该方案，可有效提高光伏发电系统的可靠性和稳定性，为光伏发电技术的推广应用提供了有力的保障。
