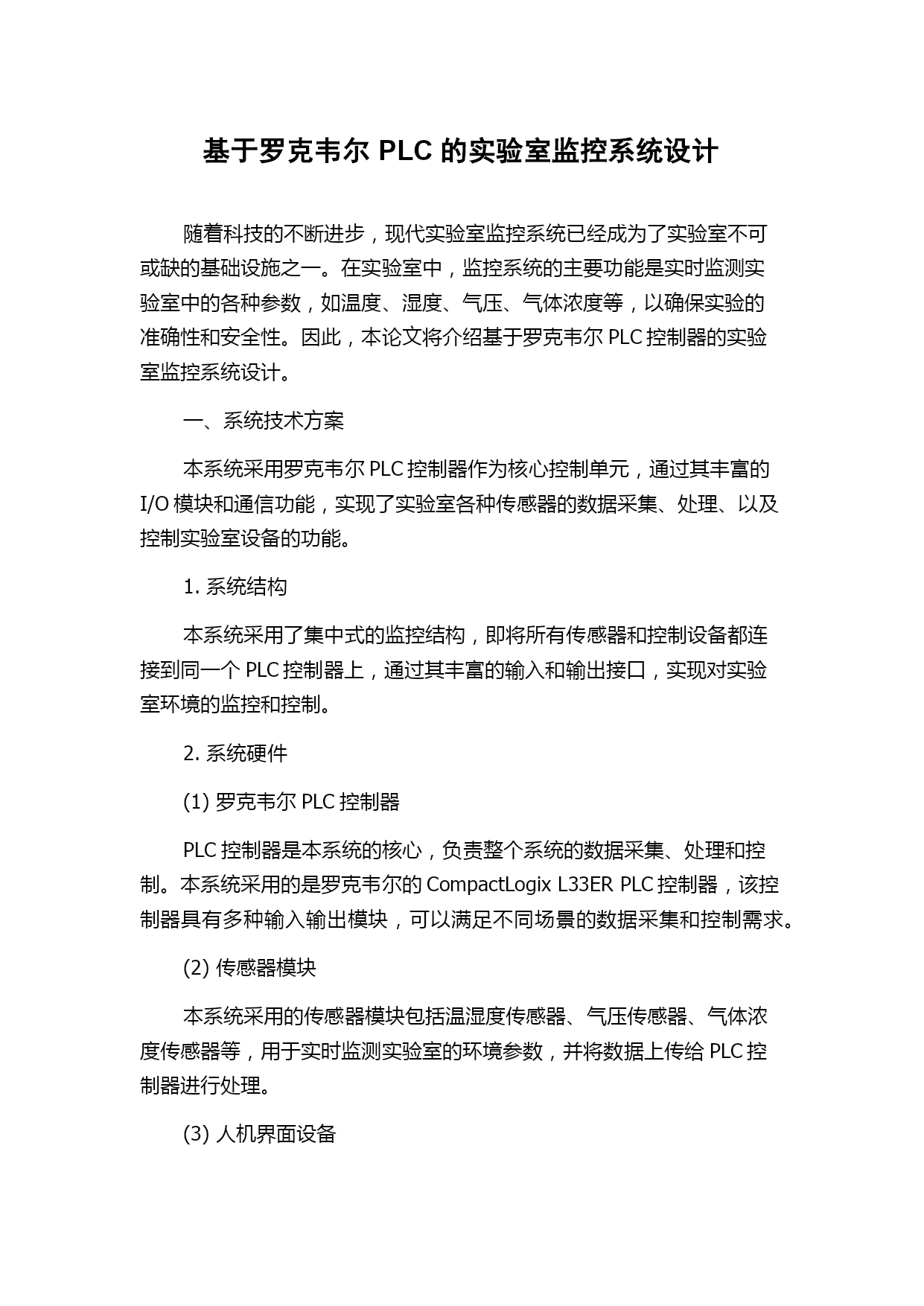

基于罗克韦尔PLC的实验室监控系统设计
随着科技的不断进步，现代实验室监控系统已经成为了实验室不可或缺的基础设施之一。在实验室中，监控系统的主要功能是实时监测实验室中的各种参数，如温度、湿度、气压、气体浓度等，以确保实验的准确性和安全性。因此，本论文将介绍基于罗克韦尔PLC控制器的实验室监控系统设计。
一、系统技术方案
本系统采用罗克韦尔PLC控制器作为核心控制单元，通过其丰富的I/O模块和通信功能，实现了实验室各种传感器的数据采集、处理、以及控制实验室设备的功能。
1.系统结构
本系统采用了集中式的监控结构，即将所有传感器和控制设备都连接到同一个PLC控制器上，通过其丰富的输入和输出接口，实现对实验室环境的监控和控制。
2.系统硬件
(1)罗克韦尔PLC控制器
PLC控制器是本系统的核心，负责整个系统的数据采集、处理和控制。本系统采用的是罗克韦尔的CompactLogixL33ERPLC控制器，该控制器具有多种输入输出模块，可以满足不同场景的数据采集和控制需求。
(2)传感器模块
本系统采用的传感器模块包括温湿度传感器、气压传感器、气体浓度传感器等，用于实时监测实验室的环境参数，并将数据上传给PLC控制器进行处理。
(3)人机界面设备

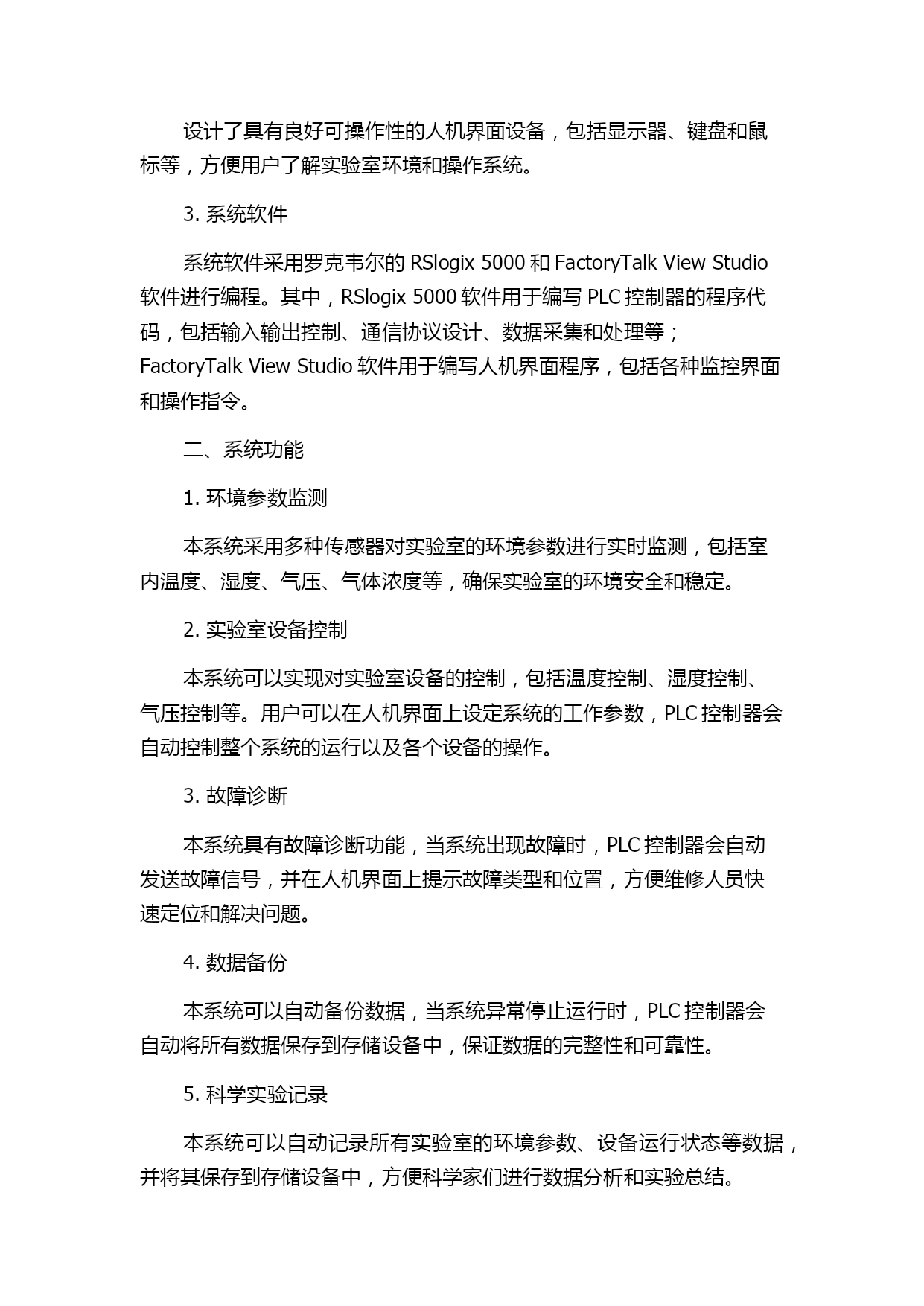

设计了具有良好可操作性的人机界面设备，包括显示器、键盘和鼠标等，方便用户了解实验室环境和操作系统。
3.系统软件
系统软件采用罗克韦尔的RSlogix5000和FactoryTalkViewStudio软件进行编程。其中，RSlogix5000软件用于编写PLC控制器的程序代码，包括输入输出控制、通信协议设计、数据采集和处理等；FactoryTalkViewStudio软件用于编写人机界面程序，包括各种监控界面和操作指令。
二、系统功能
1.环境参数监测
本系统采用多种传感器对实验室的环境参数进行实时监测，包括室内温度、湿度、气压、气体浓度等，确保实验室的环境安全和稳定。
2.实验室设备控制
本系统可以实现对实验室设备的控制，包括温度控制、湿度控制、气压控制等。用户可以在人机界面上设定系统的工作参数，PLC控制器会自动控制整个系统的运行以及各个设备的操作。
3.故障诊断
本系统具有故障诊断功能，当系统出现故障时，PLC控制器会自动发送故障信号，并在人机界面上提示故障类型和位置，方便维修人员快速定位和解决问题。
4.数据备份
本系统可以自动备份数据，当系统异常停止运行时，PLC控制器会自动将所有数据保存到存储设备中，保证数据的完整性和可靠性。
5.科学实验记录
本系统可以自动记录所有实验室的环境参数、设备运行状态等数据，并将其保存到存储设备中，方便科学家们进行数据分析和实验总结。

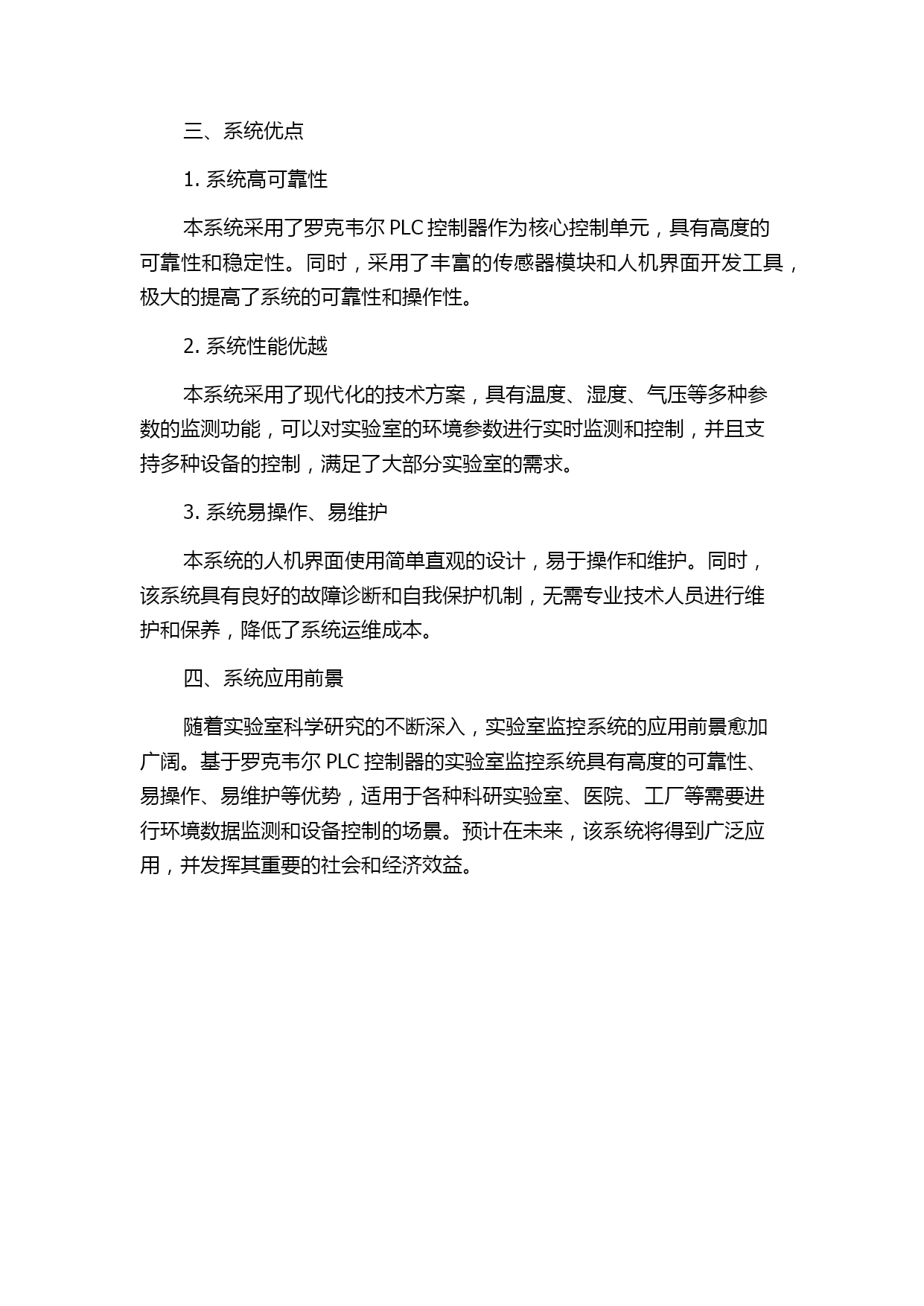

三、系统优点
1.系统高可靠性
本系统采用了罗克韦尔PLC控制器作为核心控制单元，具有高度的可靠性和稳定性。同时，采用了丰富的传感器模块和人机界面开发工具，极大的提高了系统的可靠性和操作性。
2.系统性能优越
本系统采用了现代化的技术方案，具有温度、湿度、气压等多种参数的监测功能，可以对实验室的环境参数进行实时监测和控制，并且支持多种设备的控制，满足了大部分实验室的需求。
3.系统易操作、易维护
本系统的人机界面使用简单直观的设计，易于操作和维护。同时，该系统具有良好的故障诊断和自我保护机制，无需专业技术人员进行维护和保养，降低了系统运维成本。
四、系统应用前景
随着实验室科学研究的不断深入，实验室监控系统的应用前景愈加广阔。基于罗克韦尔PLC控制器的实验室监控系统具有高度的可靠性、易操作、易维护等优势，适用于各种科研实验室、医院、工厂等需要进行环境数据监测和设备控制的场景。预计在未来，该系统将得到广泛应用，并发挥其重要的社会和经济效益。
