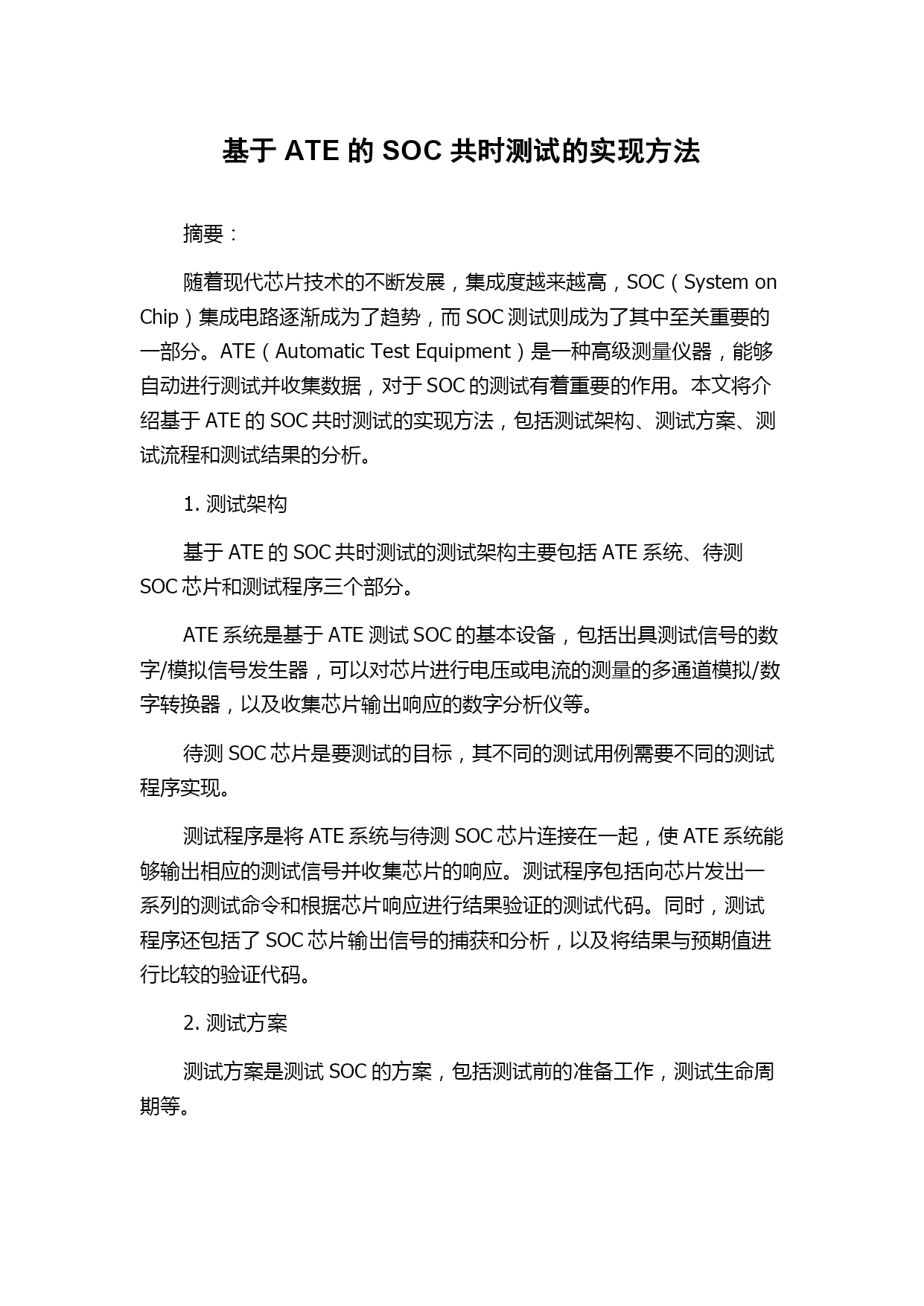

基于ATE的SOC共时测试的实现方法
摘要：
随着现代芯片技术的不断发展，集成度越来越高，SOC（SystemonChip）集成电路逐渐成为了趋势，而SOC测试则成为了其中至关重要的一部分。ATE（AutomaticTestEquipment）是一种高级测量仪器，能够自动进行测试并收集数据，对于SOC的测试有着重要的作用。本文将介绍基于ATE的SOC共时测试的实现方法，包括测试架构、测试方案、测试流程和测试结果的分析。
1.测试架构
基于ATE的SOC共时测试的测试架构主要包括ATE系统、待测SOC芯片和测试程序三个部分。
ATE系统是基于ATE测试SOC的基本设备，包括出具测试信号的数字/模拟信号发生器，可以对芯片进行电压或电流的测量的多通道模拟/数字转换器，以及收集芯片输出响应的数字分析仪等。
待测SOC芯片是要测试的目标，其不同的测试用例需要不同的测试程序实现。
测试程序是将ATE系统与待测SOC芯片连接在一起，使ATE系统能够输出相应的测试信号并收集芯片的响应。测试程序包括向芯片发出一系列的测试命令和根据芯片响应进行结果验证的测试代码。同时，测试程序还包括了SOC芯片输出信号的捕获和分析，以及将结果与预期值进行比较的验证代码。
2.测试方案
测试方案是测试SOC的方案，包括测试前的准备工作，测试生命周期等。

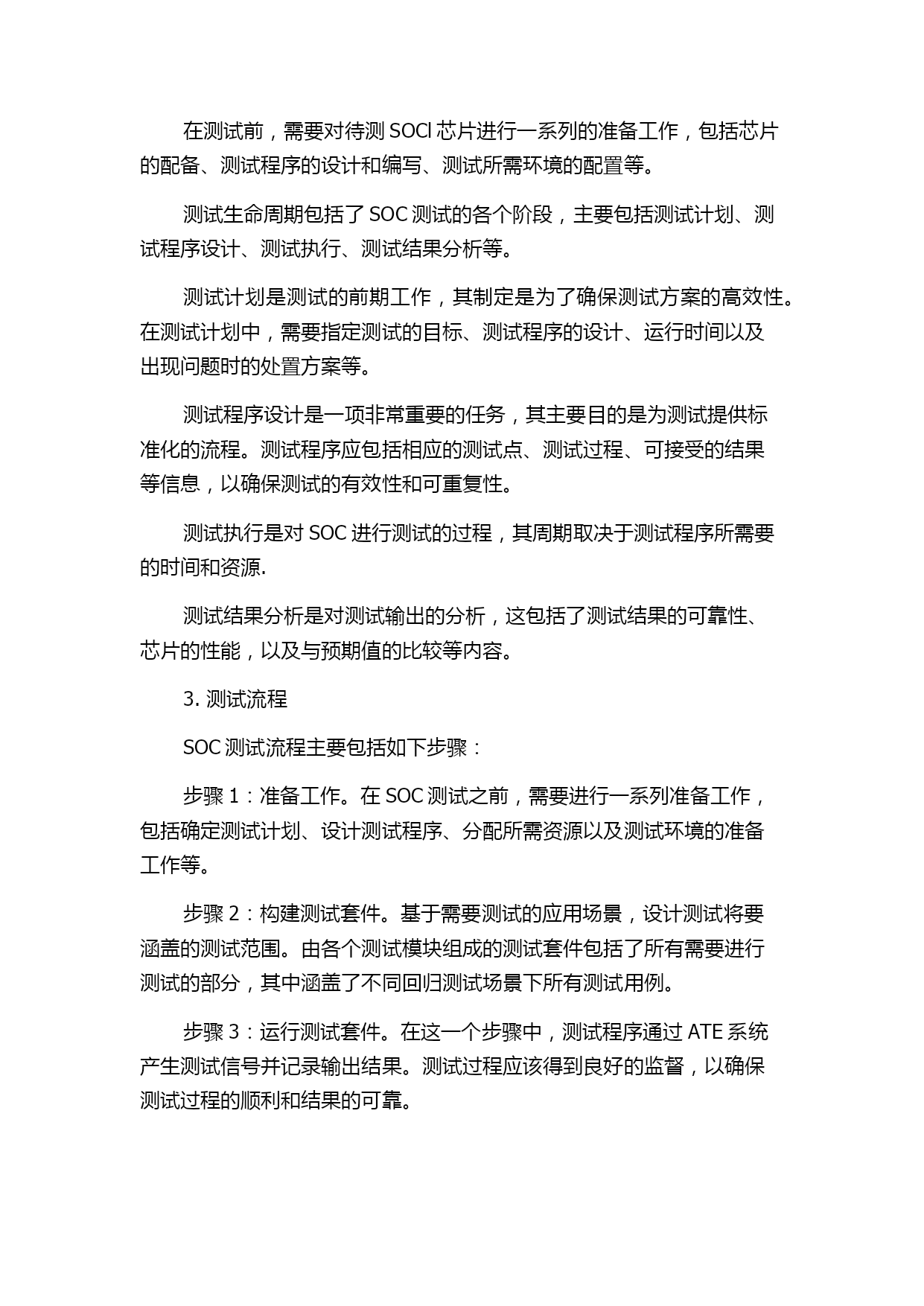

在测试前，需要对待测SOCl芯片进行一系列的准备工作，包括芯片的配备、测试程序的设计和编写、测试所需环境的配置等。
测试生命周期包括了SOC测试的各个阶段，主要包括测试计划、测试程序设计、测试执行、测试结果分析等。
测试计划是测试的前期工作，其制定是为了确保测试方案的高效性。在测试计划中，需要指定测试的目标、测试程序的设计、运行时间以及出现问题时的处置方案等。
测试程序设计是一项非常重要的任务，其主要目的是为测试提供标准化的流程。测试程序应包括相应的测试点、测试过程、可接受的结果等信息，以确保测试的有效性和可重复性。
测试执行是对SOC进行测试的过程，其周期取决于测试程序所需要的时间和资源.
测试结果分析是对测试输出的分析，这包括了测试结果的可靠性、芯片的性能，以及与预期值的比较等内容。
3.测试流程
SOC测试流程主要包括如下步骤：
步骤1：准备工作。在SOC测试之前，需要进行一系列准备工作，包括确定测试计划、设计测试程序、分配所需资源以及测试环境的准备工作等。
步骤2：构建测试套件。基于需要测试的应用场景，设计测试将要涵盖的测试范围。由各个测试模块组成的测试套件包括了所有需要进行测试的部分，其中涵盖了不同回归测试场景下所有测试用例。
步骤3：运行测试套件。在这一个步骤中，测试程序通过ATE系统产生测试信号并记录输出结果。测试过程应该得到良好的监督，以确保测试过程的顺利和结果的可靠。

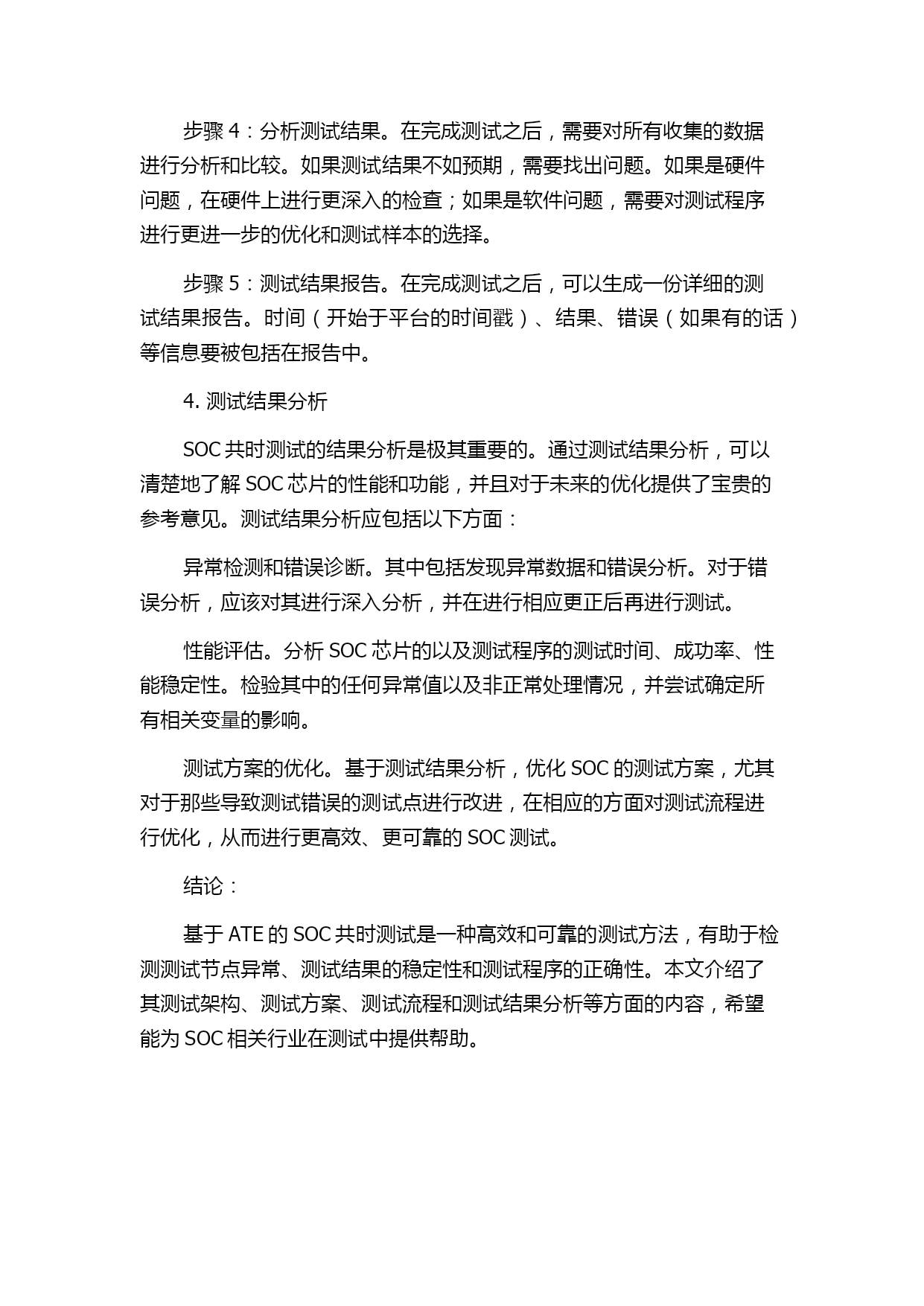

步骤4：分析测试结果。在完成测试之后，需要对所有收集的数据进行分析和比较。如果测试结果不如预期，需要找出问题。如果是硬件问题，在硬件上进行更深入的检查；如果是软件问题，需要对测试程序进行更进一步的优化和测试样本的选择。
步骤5：测试结果报告。在完成测试之后，可以生成一份详细的测试结果报告。时间（开始于平台的时间戳）、结果、错误（如果有的话）等信息要被包括在报告中。
4.测试结果分析
SOC共时测试的结果分析是极其重要的。通过测试结果分析，可以清楚地了解SOC芯片的性能和功能，并且对于未来的优化提供了宝贵的参考意见。测试结果分析应包括以下方面：
异常检测和错误诊断。其中包括发现异常数据和错误分析。对于错误分析，应该对其进行深入分析，并在进行相应更正后再进行测试。
性能评估。分析SOC芯片的以及测试程序的测试时间、成功率、性能稳定性。检验其中的任何异常值以及非正常处理情况，并尝试确定所有相关变量的影响。
测试方案的优化。基于测试结果分析，优化SOC的测试方案，尤其对于那些导致测试错误的测试点进行改进，在相应的方面对测试流程进行优化，从而进行更高效、更可靠的SOC测试。
结论：
基于ATE的SOC共时测试是一种高效和可靠的测试方法，有助于检测测试节点异常、测试结果的稳定性和测试程序的正确性。本文介绍了其测试架构、测试方案、测试流程和测试结果分析等方面的内容，希望能为SOC相关行业在测试中提供帮助。
