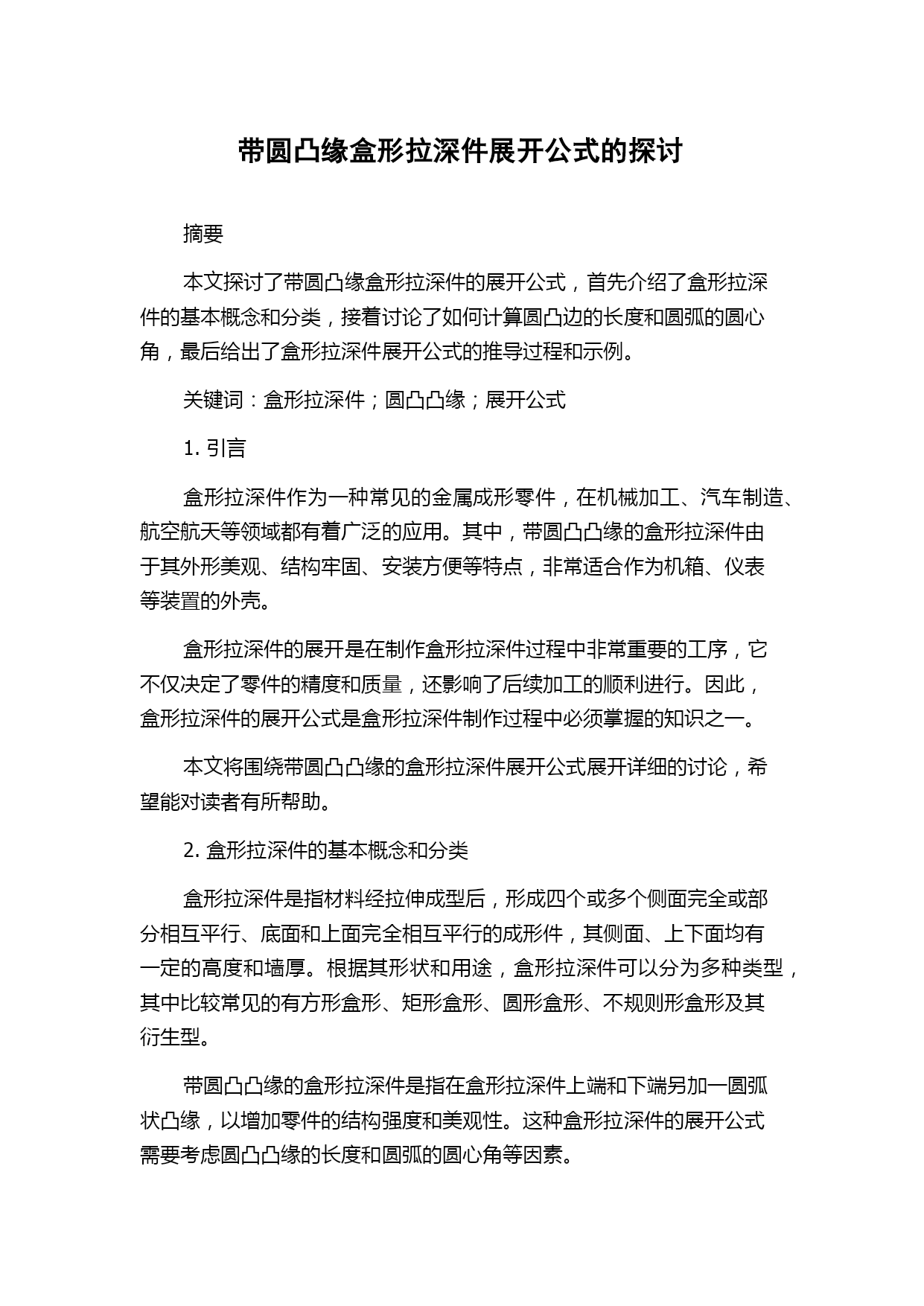

带圆凸缘盒形拉深件展开公式的探讨
摘要
本文探讨了带圆凸缘盒形拉深件的展开公式，首先介绍了盒形拉深件的基本概念和分类，接着讨论了如何计算圆凸边的长度和圆弧的圆心角，最后给出了盒形拉深件展开公式的推导过程和示例。
关键词：盒形拉深件；圆凸凸缘；展开公式
1.引言
盒形拉深件作为一种常见的金属成形零件，在机械加工、汽车制造、航空航天等领域都有着广泛的应用。其中，带圆凸凸缘的盒形拉深件由于其外形美观、结构牢固、安装方便等特点，非常适合作为机箱、仪表等装置的外壳。
盒形拉深件的展开是在制作盒形拉深件过程中非常重要的工序，它不仅决定了零件的精度和质量，还影响了后续加工的顺利进行。因此，盒形拉深件的展开公式是盒形拉深件制作过程中必须掌握的知识之一。
本文将围绕带圆凸凸缘的盒形拉深件展开公式展开详细的讨论，希望能对读者有所帮助。
2.盒形拉深件的基本概念和分类
盒形拉深件是指材料经拉伸成型后，形成四个或多个侧面完全或部分相互平行、底面和上面完全相互平行的成形件，其侧面、上下面均有一定的高度和墙厚。根据其形状和用途，盒形拉深件可以分为多种类型，其中比较常见的有方形盒形、矩形盒形、圆形盒形、不规则形盒形及其衍生型。
带圆凸凸缘的盒形拉深件是指在盒形拉深件上端和下端另加一圆弧状凸缘，以增加零件的结构强度和美观性。这种盒形拉深件的展开公式需要考虑圆凸凸缘的长度和圆弧的圆心角等因素。

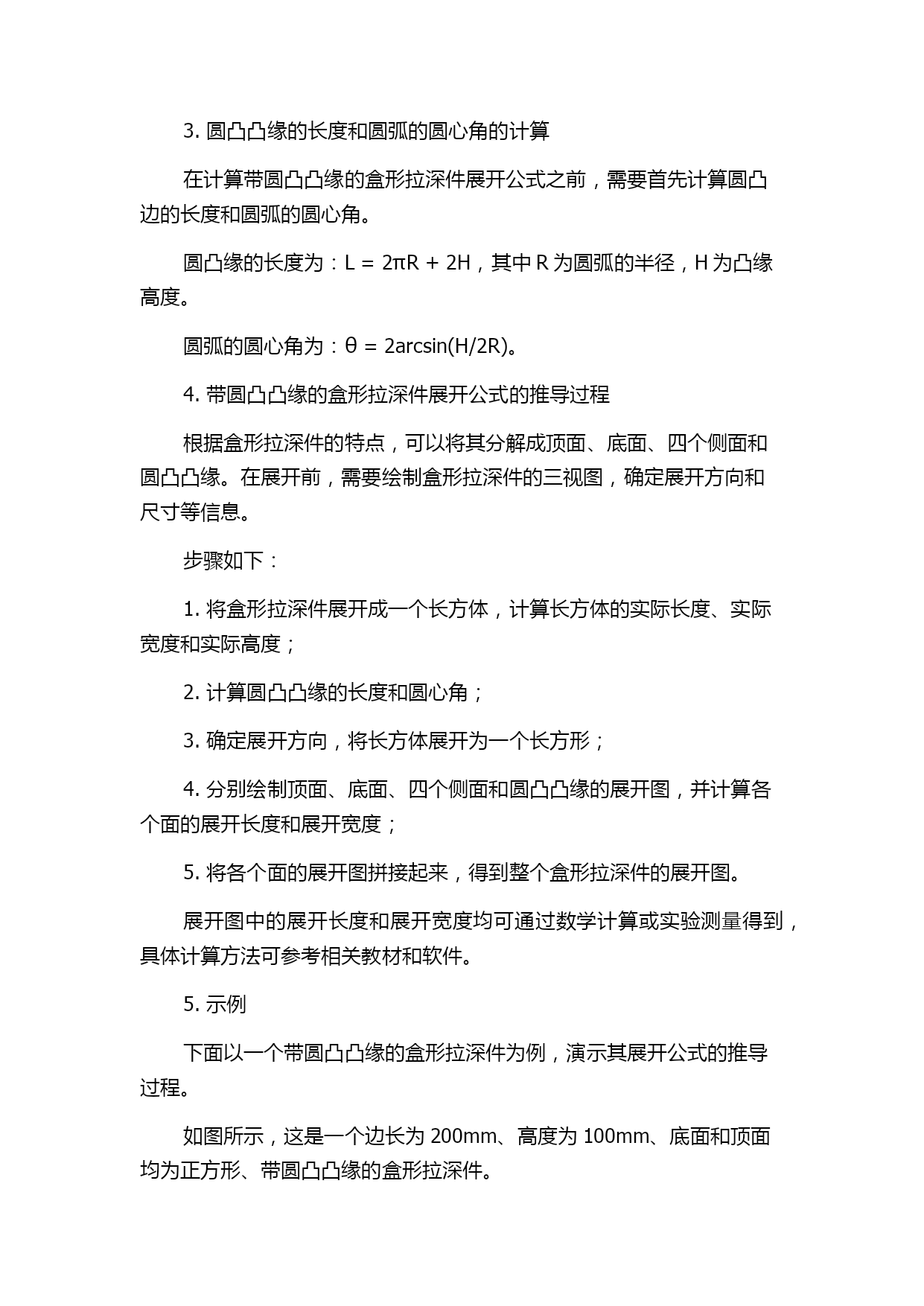

3.圆凸凸缘的长度和圆弧的圆心角的计算
在计算带圆凸凸缘的盒形拉深件展开公式之前，需要首先计算圆凸边的长度和圆弧的圆心角。
圆凸缘的长度为：L=2πR+2H，其中R为圆弧的半径，H为凸缘高度。
圆弧的圆心角为：θ=2arcsin(H/2R)。
4.带圆凸凸缘的盒形拉深件展开公式的推导过程
根据盒形拉深件的特点，可以将其分解成顶面、底面、四个侧面和圆凸凸缘。在展开前，需要绘制盒形拉深件的三视图，确定展开方向和尺寸等信息。
步骤如下：
1.将盒形拉深件展开成一个长方体，计算长方体的实际长度、实际宽度和实际高度；
2.计算圆凸凸缘的长度和圆心角；
3.确定展开方向，将长方体展开为一个长方形；
4.分别绘制顶面、底面、四个侧面和圆凸凸缘的展开图，并计算各个面的展开长度和展开宽度；
5.将各个面的展开图拼接起来，得到整个盒形拉深件的展开图。
展开图中的展开长度和展开宽度均可通过数学计算或实验测量得到，具体计算方法可参考相关教材和软件。
5.示例
下面以一个带圆凸凸缘的盒形拉深件为例，演示其展开公式的推导过程。
如图所示，这是一个边长为200mm、高度为100mm、底面和顶面均为正方形、带圆凸凸缘的盒形拉深件。

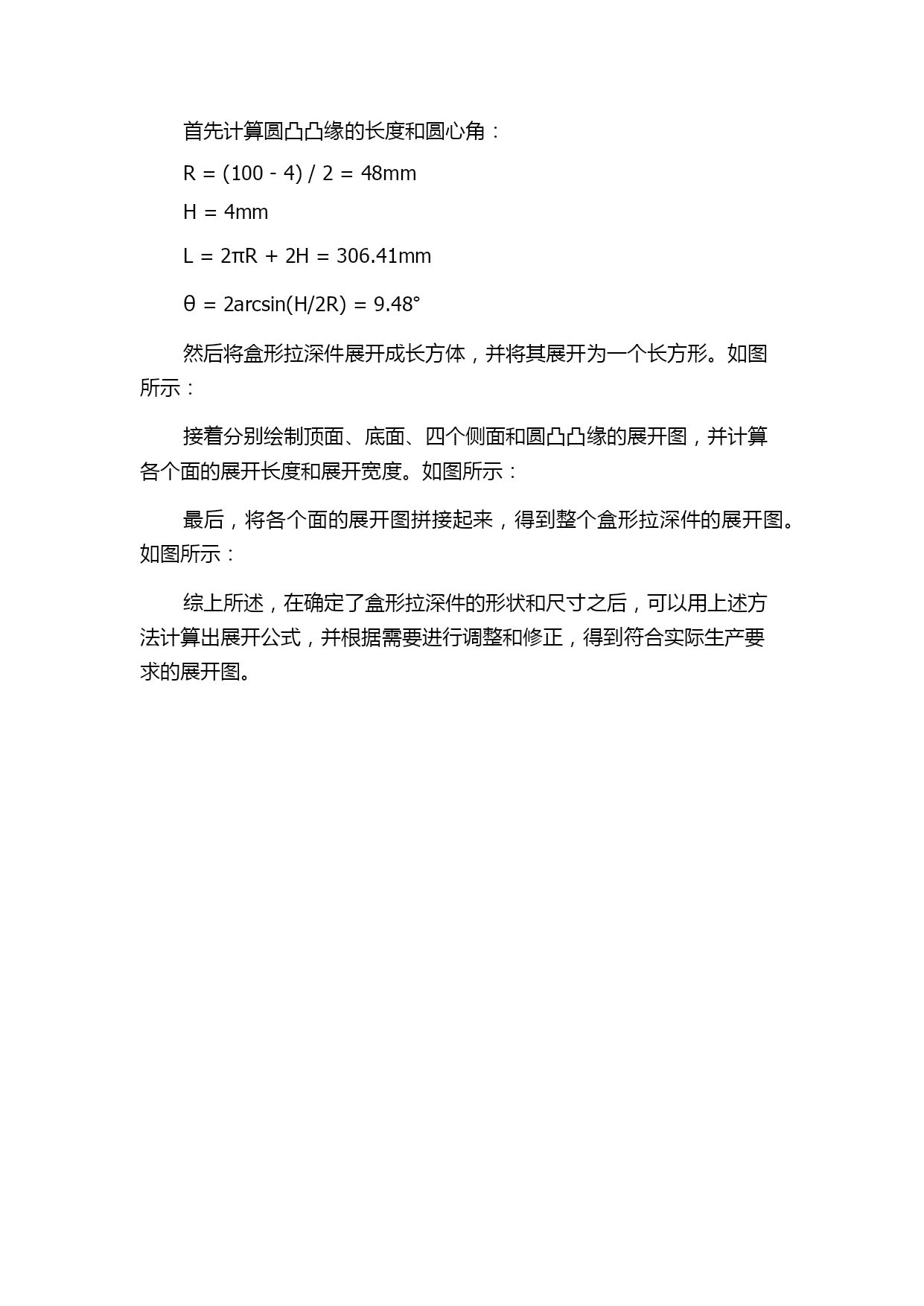

首先计算圆凸凸缘的长度和圆心角：
R=(100-4)/2=48mm
H=4mm
L=2πR+2H=306.41mm
θ=2arcsin(H/2R)=9.48°
然后将盒形拉深件展开成长方体，并将其展开为一个长方形。如图所示：
接着分别绘制顶面、底面、四个侧面和圆凸凸缘的展开图，并计算各个面的展开长度和展开宽度。如图所示：
最后，将各个面的展开图拼接起来，得到整个盒形拉深件的展开图。如图所示：
综上所述，在确定了盒形拉深件的形状和尺寸之后，可以用上述方法计算出展开公式，并根据需要进行调整和修正，得到符合实际生产要求的展开图。
