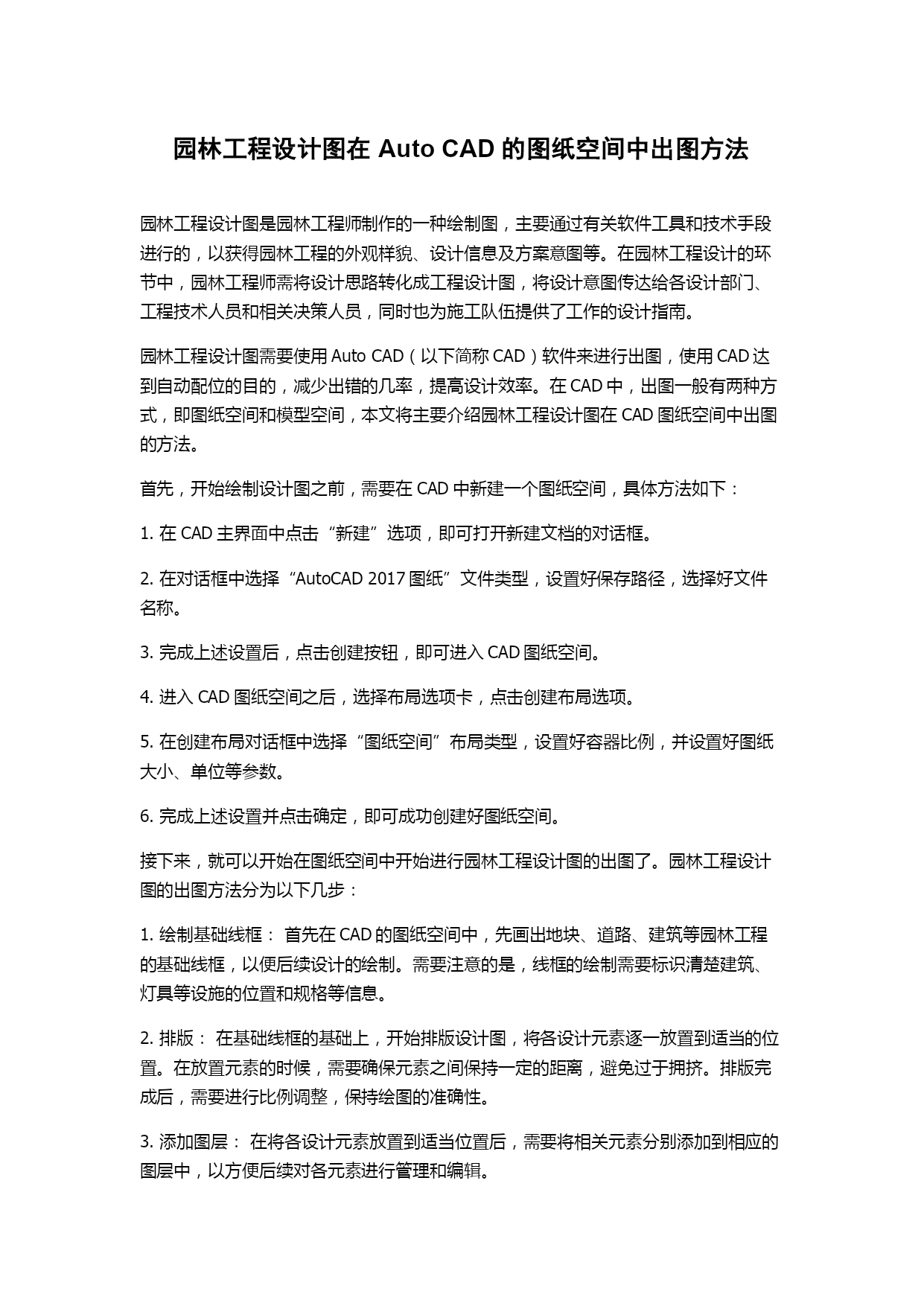

园林工程设计图在AutoCAD的图纸空间中出图方法
园林工程设计图是园林工程师制作的一种绘制图，主要通过有关软件工具和技术手段进行的，以获得园林工程的外观样貌、设计信息及方案意图等。在园林工程设计的环节中，园林工程师需将设计思路转化成工程设计图，将设计意图传达给各设计部门、工程技术人员和相关决策人员，同时也为施工队伍提供了工作的设计指南。
园林工程设计图需要使用AutoCAD（以下简称CAD）软件来进行出图，使用CAD达到自动配位的目的，减少出错的几率，提高设计效率。在CAD中，出图一般有两种方式，即图纸空间和模型空间，本文将主要介绍园林工程设计图在CAD图纸空间中出图的方法。
首先，开始绘制设计图之前，需要在CAD中新建一个图纸空间，具体方法如下：
1.在CAD主界面中点击“新建”选项，即可打开新建文档的对话框。
2.在对话框中选择“AutoCAD2017图纸”文件类型，设置好保存路径，选择好文件名称。
3.完成上述设置后，点击创建按钮，即可进入CAD图纸空间。
4.进入CAD图纸空间之后，选择布局选项卡，点击创建布局选项。
5.在创建布局对话框中选择“图纸空间”布局类型，设置好容器比例，并设置好图纸大小、单位等参数。
6.完成上述设置并点击确定，即可成功创建好图纸空间。
接下来，就可以开始在图纸空间中开始进行园林工程设计图的出图了。园林工程设计图的出图方法分为以下几步：
1.绘制基础线框：首先在CAD的图纸空间中，先画出地块、道路、建筑等园林工程的基础线框，以便后续设计的绘制。需要注意的是，线框的绘制需要标识清楚建筑、灯具等设施的位置和规格等信息。
2.排版：在基础线框的基础上，开始排版设计图，将各设计元素逐一放置到适当的位置。在放置元素的时候，需要确保元素之间保持一定的距离，避免过于拥挤。排版完成后，需要进行比例调整，保持绘图的准确性。
3.添加图层：在将各设计元素放置到适当位置后，需要将相关元素分别添加到相应的图层中，以方便后续对各元素进行管理和编辑。
4.标注：设计图排版完成后，需要进行标注，将设计图上的各元素加以标识和注释，以方便后续的工程施工。
最后，需要进行输出，将设计图转换为各种格式输出，以便提供给各方使用。在CAD中进行输出的方法非常简单，只需点击“输出”选项，在输出对话框中设置好输出格式和存储路径，即可完成输出。
总之，通过CAD图纸空间进行园林工程设计图的出图，能够将设计的细节表达清晰，大大提高设计效率和准确性。
